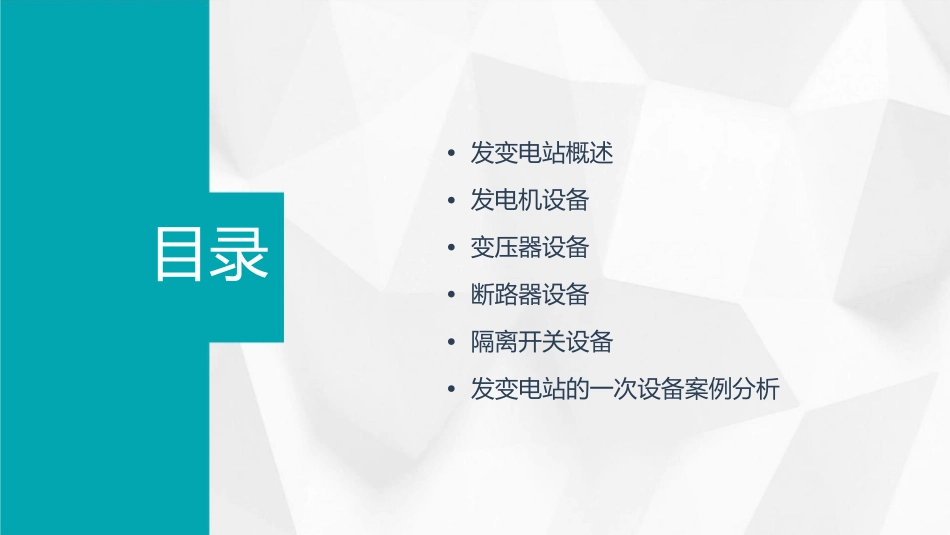

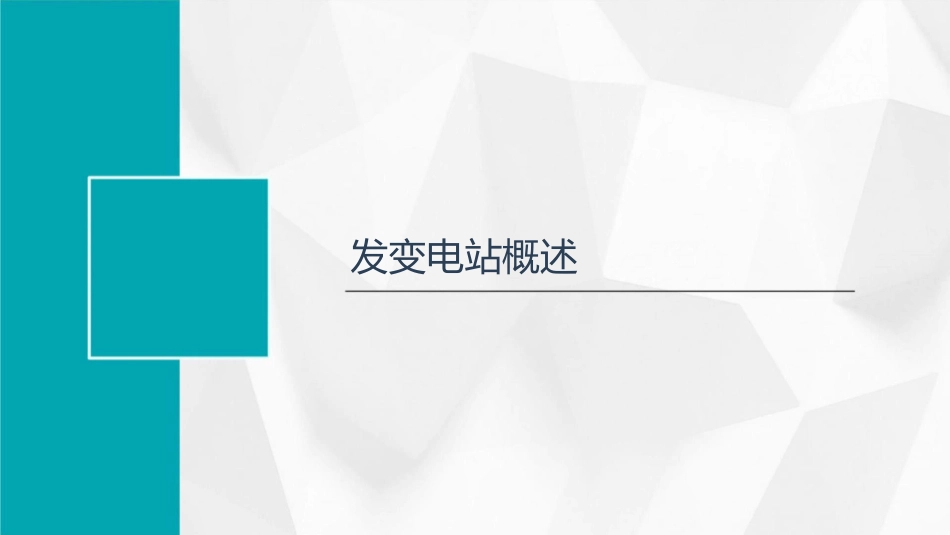

•发变电站概述•发电机设备目录•变压器设备•断路器设备•隔离开关设备•发变电站的一次设备案例分析发变电站概述发电站的基本组成燃料系统锅炉及蒸汽系统提供发电所需的能量，如燃煤、燃气等。将燃料转化为蒸汽，驱动汽轮机转动，进而带动发电机转动。发电机组冷却系统将机械能转化为电能，包括汽轮发电机和燃气轮发电机等。用于冷却发电机和其他设备，如水冷系统、空冷系统等。变电站的基本功能电压变换电力分配电力控制保护与监控将来自发电站的电压进行升高或降低，以适应不同负荷的电压需求。将经过电压变换后的电能分配给用户，包括工业、商业、居民等用户。对电力进行控制和调节，如无功补偿、有载调压等。对变电站设备进行保护，如过载保护、短路保护等，并对设备进行实时监控。电力系统的基本结构电源输电线路0103包括各种类型的发电站，如燃煤、燃气、核能、水力、风力等。将电能从发电站输送到负荷中心，包括架空线路、电缆线路等。变压器配电系统0204将输电线路上的电压进行升高或降低，以满足不同负荷的需求。将电能从输电线路分配给用户，包括配电变压器、配电开关等。发电机设备发电机的基本原理发电机是将机械能转换为电能的装置，其基本原理基于电磁感应定律。当发电机运行时，机械能驱动转子旋转，进而驱动定子中的电流产生磁场，这个磁场与转子中的磁场相互作用，产生电能。发电机的主要部件包括转子、定子和轴承。转子通常由励磁绕组和铁芯组成，用于产生磁场；定子由定子绕组和铁芯组成，用于产生电流；轴承则用于支撑转子和定子，并确保它们之间的机械耦合。发电机的主要部件定子绕组01定子绕组是发电机中的重要部分，通常由铜线或铝线绕制而成，负责产生电流。根据发电机的类型和用途，定子绕组的结构和设计可能会有所不同。转子绕组02转子绕组位于发电机的转子上，通常由励磁绕组和铁芯组成。励磁绕组用于产生磁场，铁芯则用于集中和加强磁场。转子绕组的运行状态直接影响发电机的电能输出和质量。轴承03轴承是发电机中支撑转子和定子的关键部件。根据发电机的类型和用途，轴承可能会采用滚动轴承或滑动轴承设计。轴承的运行状态和性能对发电机的稳定性和寿命具有重要影响。发电机设备的维护与检修日常检查在日常工作中，需要对发电机进行定期检查，包括检查发电机是否有异常声音、振动或气味；检查润滑系统是否正常工作；检查冷却系统是否正常散热等。定期维护定期维护是保持发电机良好状态的关键。这包括更换磨损的零件、检查电线和接头是否松动或损坏、清理内部积尘等。同时，还需要对发电机进行润滑和清洁工作，以保持其良好的运行状态。预防性检修预防性检修是一种提前发现和修复潜在问题的维护策略。通过定期进行预防性检修，可以及时发现并解决潜在问题，避免发电机在运行中出现故障。预防性检修通常包括对发电机进行全面检查、测试和维修。变压器设备变压器的基本原理变压器的工作原理是基于电磁感应原理，主要由初级绕组、次级绕组和铁芯组成。当在初级绕组上施加交流电压时，会在铁芯中产生交变磁通，次级绕组切割磁感线产生感应电动势，从而实现对电压的变换。变压器的变比是指初级与次级电压之比，即n1:n2，它可以通过改变初级或次级绕组的匝数来实现。变压器的作用主要是改变电压大小，将电能传输到不同电压等级的系统中，以满足各种用电需求。变压器的种类和用途变压器按照冷却方式可分为油浸式和干式变压器。油浸式变压器采用油作为冷却介质，具有较高的绝缘性能和散热性能，而干式变压器则采用空气或其它气体作为冷却介质，具有体积小、重量轻、维护方便等优点。变压器按照相数可分为单相和三相变压器。单相变压变压器按照用途可分为电力变压器、特种变压器和仪用变压器。电力变压器主要用于电力系统中，特种变压器用于特定场合，如矿用、船用等，仪用变压器则用于测量和保护电路中。器主要用于家用电器、照明等小功率场合，而三相变压器则用于工业用电、输电线路等大功率场合。变压器的运行与维护变压器的运行环境应符合相关规定，如温度、湿度、污染等级等。同时，应定期检查变压器的运行状况，包括声音、温度、油位等。变压器的维护...
