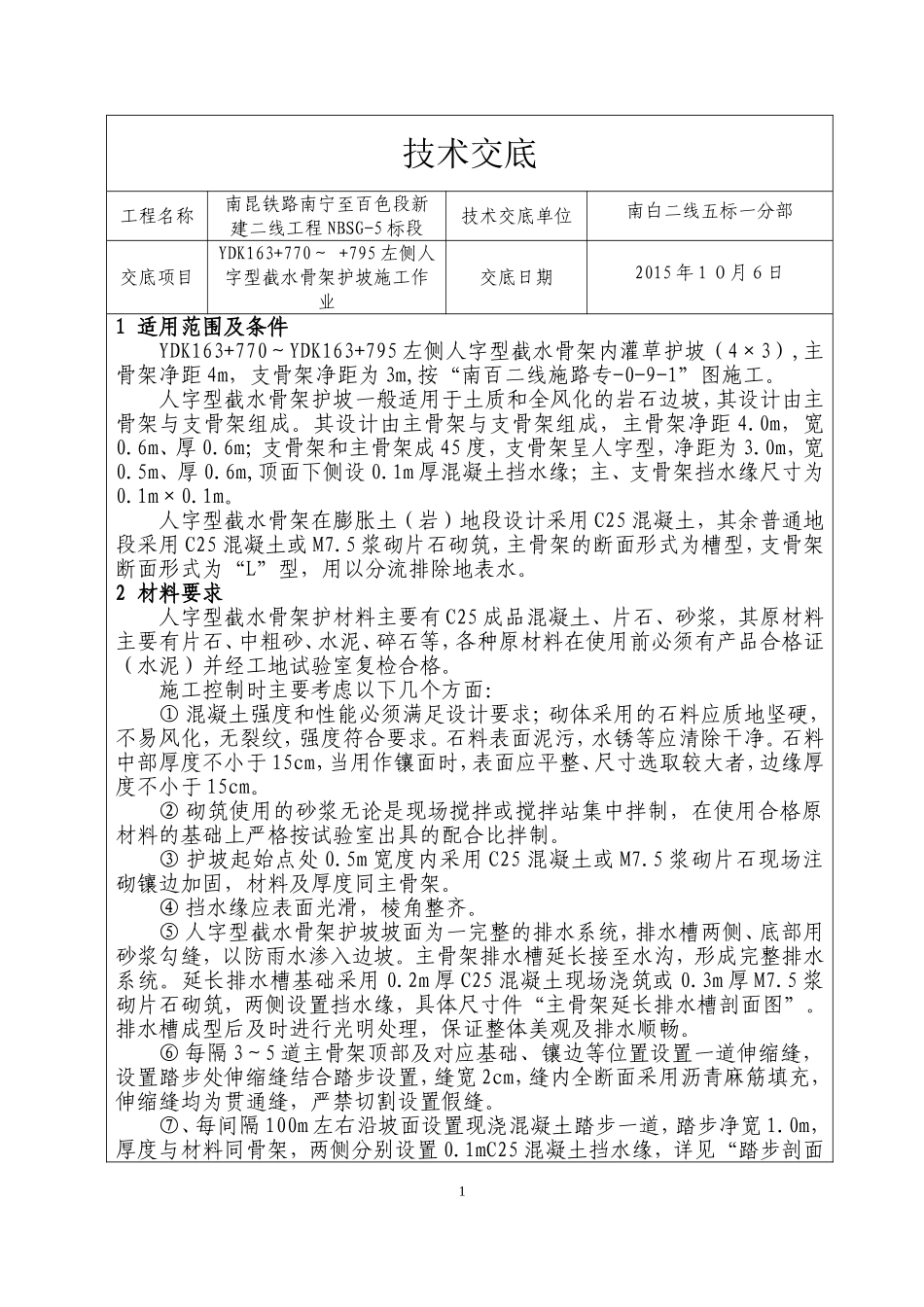

人字型截水骨架护坡技术交底_第1页
1/6

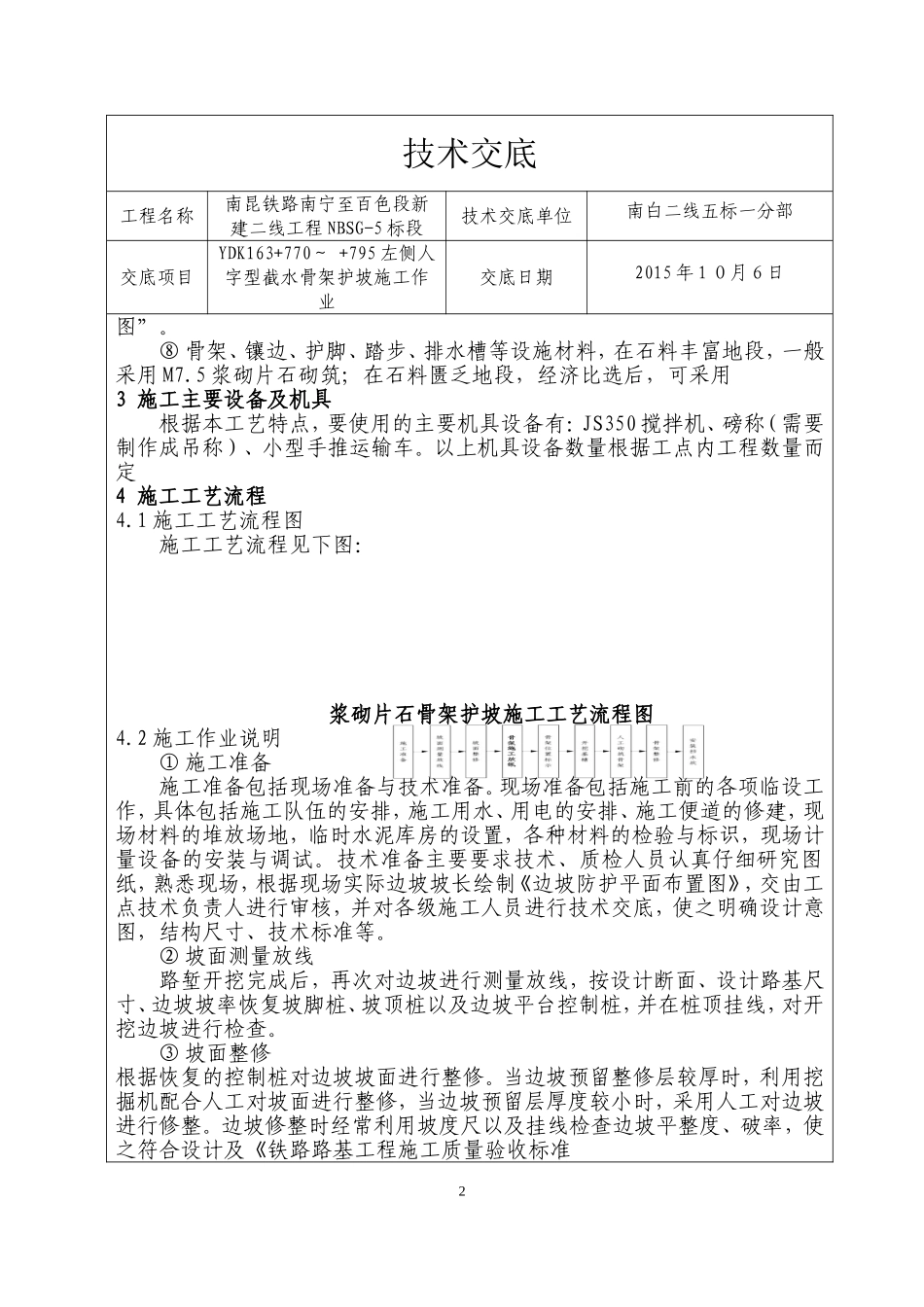

人字型截水骨架护坡技术交底_第2页
2/6

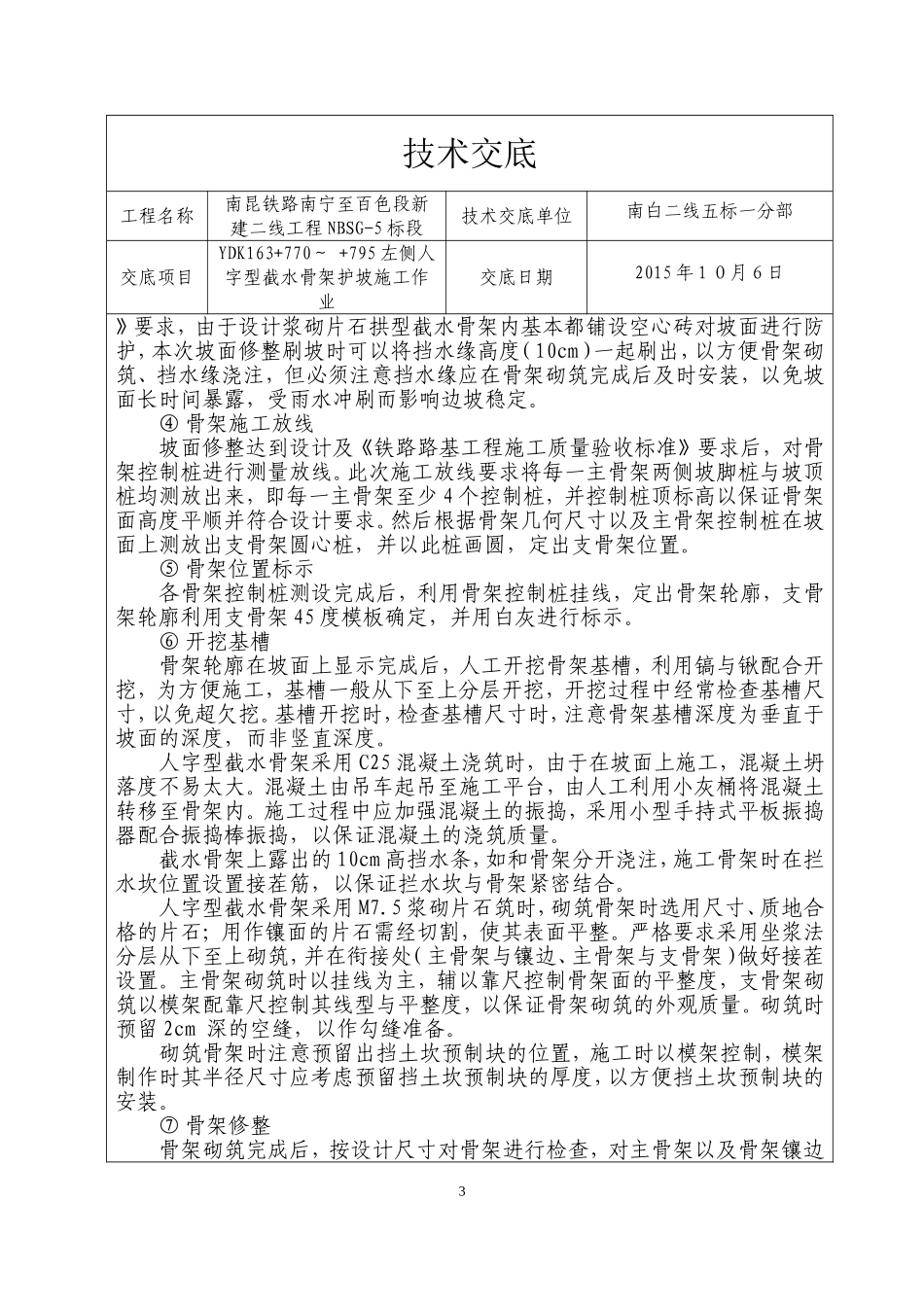

人字型截水骨架护坡技术交底_第3页
3/6
1技术交底工程名称南昆铁路南宁至百色段新建二线工程NBSG-5标段技术交底单位南白二线五标一分部交底项目YDK163+770~+795左侧人字型截水骨架护坡施工作业交底日期2015年10月6日1适用范围及条件YDK163+770~YDK163+795左侧人字型截水骨架内灌草护坡(4×3),主骨架净距4m,支骨架净距为3m,按“南百二线施路专-0-9-1”图施工。人字型截水骨架护坡一般适用于土质和全风化的岩石边坡,其设计由主骨架与支骨架组成。其设计由主骨架与支骨架组成,主骨架净距4.0m,宽0.6m、厚0.6m;支骨架和主骨架成45度,支骨架呈人字型,净距为3.0m,宽0.5m、厚0.6m,顶面下侧设0.1m厚混凝土挡水缘;主、支骨架挡水缘尺寸为0.1m×0.1m。人字型截水骨架在膨胀土(岩)地段设计采用C25混凝土,其余普通地段采用C25混凝土或M7.5浆砌片石砌筑,主骨架的断面形式为槽型,支骨架断面形式为“L”型,用以分流排除地表水。2材料要求人字型截水骨架护材料主要有C25成品混凝土、片石、砂浆,其原材料主要有片石、中粗砂、水泥、碎石等,各种原材料在使用前必须有产品合格证(水泥)并经工地试验室复检合格。施工控制时主要考虑以下几个方面:①混凝土强度和性能必须满足设计要求;砌体采用的石料应质地坚硬,不易风化,无裂纹,强度符合要求。石料表面泥污,水锈等应清除干净。石料中部厚度不小于15cm,当用作镶面时,表面应平整、尺寸选取较大者,边缘厚度不小于15cm。②砌筑使用的砂浆无论是现场搅拌或搅拌站集中拌制,在使用合格原材料的基础上严格按试验室出具的配合比拌制。③护坡起始点处0.5m宽度内采用C25混凝土或M7.5浆砌片石现场注砌镶边加固,材料及厚度同主骨架。④挡水缘应表面光滑,棱角整齐。⑤人字型截水骨架护坡坡面为一完整的排水系统,排水槽两侧、底部用砂浆勾缝,以防雨水渗入边坡。主骨架排水槽延长接至水沟,形成完整排水系统。延长排水槽基础采用0.2m厚C25混凝土现场浇筑或0.3m厚M7.5浆砌片石砌筑,两侧设置挡水缘,具体尺寸件“主骨架延长排水槽剖面图”。排水槽成型后及时进行光明处理,保证整体美观及排水顺畅。⑥每隔3~5道主骨架顶部及对应基础、镶边等位置设置一道伸缩缝,设置踏步处伸缩缝结合踏步设置,缝宽2cm,缝内全断面采用沥青麻筋填充,伸缩缝均为贯通缝,严禁切割设置假缝。⑦、每间隔100m左右沿坡面设置现浇混凝土踏步一道,踏步净宽1.0m,厚度与材料同骨架,两侧分别设置0.1mC25混凝土挡水缘,详见“踏步剖面2技术交底工程名称南昆铁路南宁至百色段新建二线工程NBSG-5标段技术交底单位南白二线五标一分部交底项目YDK163+770~+795左侧人字型截水骨架护坡施工作业交底日期2015年10月6日图”。⑧骨架、镶边、护脚、踏步、排水槽等设施材料,在石料丰富地段,一般采用M7.5浆砌片石砌筑;在石料匮乏地段,经济比选后,可采用3施工主要设备及机具根据本工艺特点,要使用的主要机具设备有:JS350搅拌机、磅称(需要制作成吊称)、小型手推运输车。以上机具设备数量根据工点内工程数量而定4施工工艺流程4.1施工工艺流程图施工工艺流程见下图:浆砌片石骨架护坡施工工艺流程图4.2施工作业说明①施工准备施工准备包括现场准备与技术准备。现场准备包括施工前的各项临设工作,具体包括施工队伍的安排,施工用水、用电的安排、施工便道的修建,现场材料的堆放场地,临时水泥库房的设置,各种材料的检验与标识,现场计量设备的安装与调试。技术准备主要要求技术、质检人员认真仔细研究图纸,熟悉现场,根据现场实际边坡坡长绘制《边坡防护平面布置图》,交由工点技术负责人进行审核,并对各级施工人员进行技术交底,使之明确设计意图,结构尺寸、技术标准等。②坡面测量放线路堑开挖完成后,再次对边坡进行测量放线,按设计断面、设计路基尺寸、边坡坡率恢复坡脚桩、坡顶桩以及边坡平台控制桩,并在桩顶挂线,对开挖边坡进行检查。③坡面整修根据恢复的控制桩对边坡坡面进行整修。当边坡预留整修层较厚时,利用挖掘机配合人工对坡面进行整修,当边坡预留层厚度较小时,采用人工对边坡进行修整。边坡修整时经常利用坡度尺以及挂线检查边坡平整度、破率,使之符合设计及《铁路路基工...
