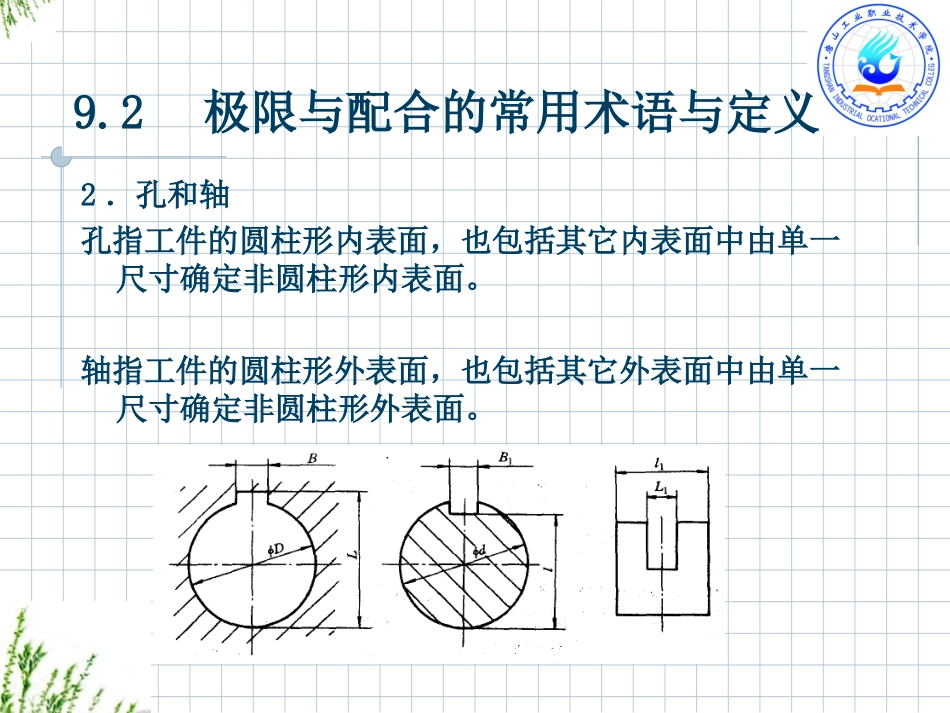

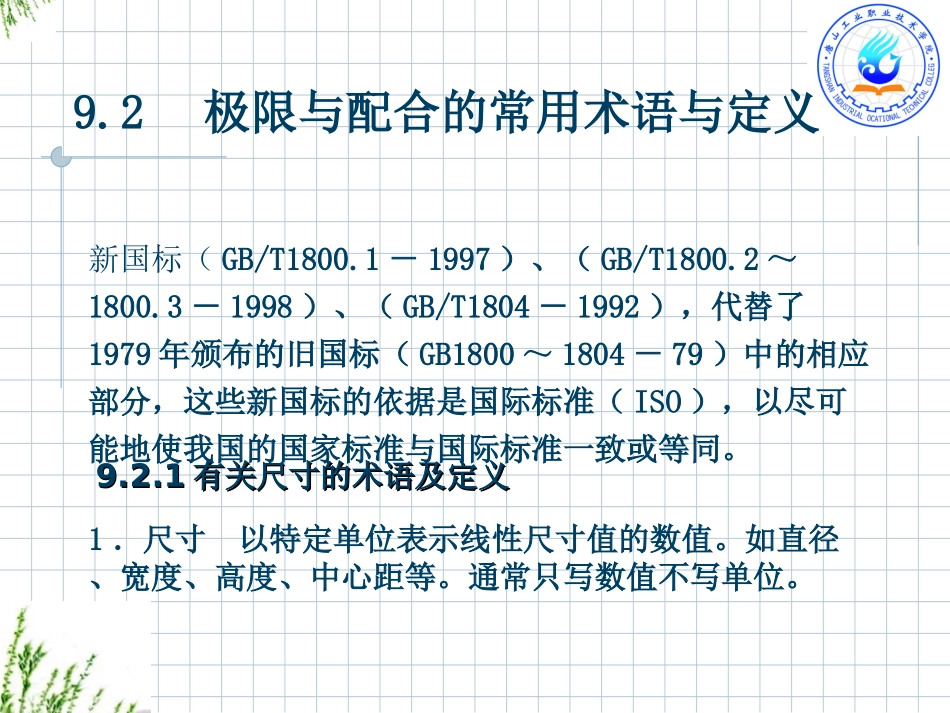

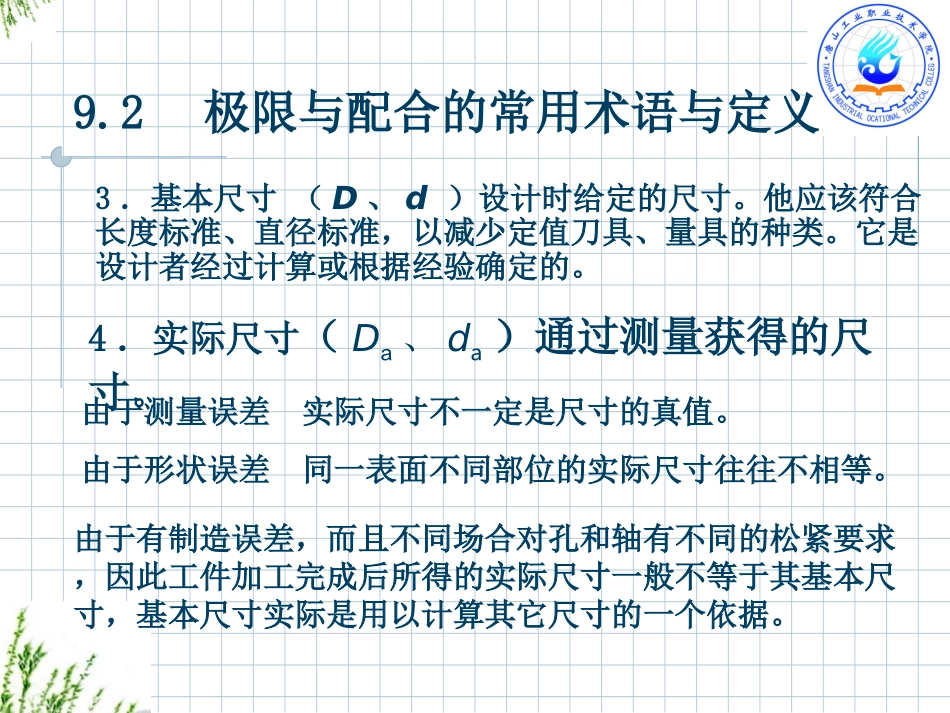

9.2极限与配合的常用术语与定义新国标（GB/T1800.1－1997）、（GB/T1800.2～1800.3－1998）、（GB/T1804－1992），代替了1979年颁布的旧国标（GB1800～1804－79）中的相应部分，这些新国标的依据是国际标准（ISO），以尽可能地使我国的国家标准与国际标准一致或等同。9.2.19.2.1有关尺寸的术语及定义有关尺寸的术语及定义1．尺寸以特定单位表示线性尺寸值的数值。如直径、宽度、高度、中心距等。通常只写数值不写单位。2．孔和轴孔指工件的圆柱形内表面，也包括其它内表面中由单一尺寸确定非圆柱形内表面。轴指工件的圆柱形外表面，也包括其它外表面中由单一尺寸确定非圆柱形外表面。9.2极限与配合的常用术语与定义3．基本尺寸（D、d）设计时给定的尺寸。他应该符合长度标准、直径标准，以减少定值刀具、量具的种类。它是设计者经过计算或根据经验确定的。4．实际尺寸（Da、da）通过测量获得的尺寸。由于测量误差实际尺寸不一定是尺寸的真值。由于形状误差同一表面不同部位的实际尺寸往往不相等。由于有制造误差，而且不同场合对孔和轴有不同的松紧要求，因此工件加工完成后所得的实际尺寸一般不等于其基本尺寸，基本尺寸实际是用以计算其它尺寸的一个依据。9.2极限与配合的常用术语与定义5．极限尺寸一个孔或轴允许的尺寸的两个极端。实际尺寸应位于其中，也可达到极限尺寸。孔或轴允许的最大尺寸称为最大极限尺寸（Dmax和dmax）孔或轴允许的最小尺寸称为最小极限尺寸（Dmin和dmin）极限尺寸是以基本尺寸为基数来确定的，极限尺寸用于控制实际尺寸。基本尺寸、极限尺寸为设计时给定。尺寸关系尺寸合格条件：Dmin≤Da≤Dmaxdmin≤da≤dmax9.2极限与配合的常用术语与定义9.2.2有关“公差与偏差”的术语和定义1、尺寸偏差——某一尺寸减其基本尺寸所得的代数差。极限偏差——极限尺寸与基本尺寸的代数差。由于孔与轴配合的不同松紧要求，极限尺寸可以大于、等于、小于基本尺寸，所以，极限偏差可以为正、负或零。实际偏差——实际尺寸与基本尺寸的代数差。实际偏差可以为正、负或零。合格零件的实际偏差在上下偏差之间。上偏差ES、es——最大极限尺寸与基本尺寸的代差。下偏差EI、ei——最小极限尺寸与基本尺寸的代数差。9.2极限与配合的常用术语与定义偏差的标注：上偏差标在基本尺寸右上角；下偏差标在基本尺寸右下角。例：表示基本尺寸为40mm，上偏差+0.048mm，下偏差为+0.009mm。最大极限尺寸，最小极限尺寸mm009.40048.0009.040DDEIminddeiminDDESmax实际偏差≤极限偏差孔：轴：ddesmax9.2极限与配合的常用术语与定义mm048.402、尺寸公差TD（孔）、Td（轴）——最大极限尺寸与最小极限尺寸的代数差的绝对值。也等于上偏差与下偏差的代数差的绝对值。是允许尺寸的变动量。公差是设计时根据零件要求的精度（零件加工后的几何参数与理想几何参数相符合的程度）。并考虑加工的经济性能，对尺寸的变动范围给定的允许值。公差用以限制误差。（加工误差不可避免T≠0）例：表示基本尺寸为50mm，上偏+0.018mm，下偏差为－0.012mm。最大极限尺寸，最小极限尺寸018.0012.050mm018.50mm988.499.2极限与配合的常用术语与定义EIESDDTDminmaxeiesddTdminmax轴的公差：轴的公差：mm039.0009.50048.50例：的尺寸公差为048.0009.050基本尺寸相同的零件，给定公差值越大，制造越容易。9.2极限与配合的常用术语与定义零线下偏差上偏差轴孔最大极限尺寸最小极限尺寸基本尺寸公差最大极限尺寸基本尺寸最小极限尺寸公差下偏差上偏差为清晰表示各量之间关系，采用极限与配合示意图，在图中将极限偏差和公差放大，从图中可看出基本尺寸、极限尺寸、极限偏差和公差之间的关系极限与配合示意图9.2极限与配合的常用术语与定义3.公差带和公差带图1)零线：在公差带图中，确定偏差的一条基准直线，即零偏差线。通常零线表示基本尺寸。实际上，不画出孔和轴的全形，只将有关公差部分放大画出，以基本尺寸为零线，零线以上的偏差为正偏差，零线以下的偏差为负偏差，由代表上、下偏差的两条直线形成的区域称为公差带。孔公差带用斜线表示，轴公差带...
