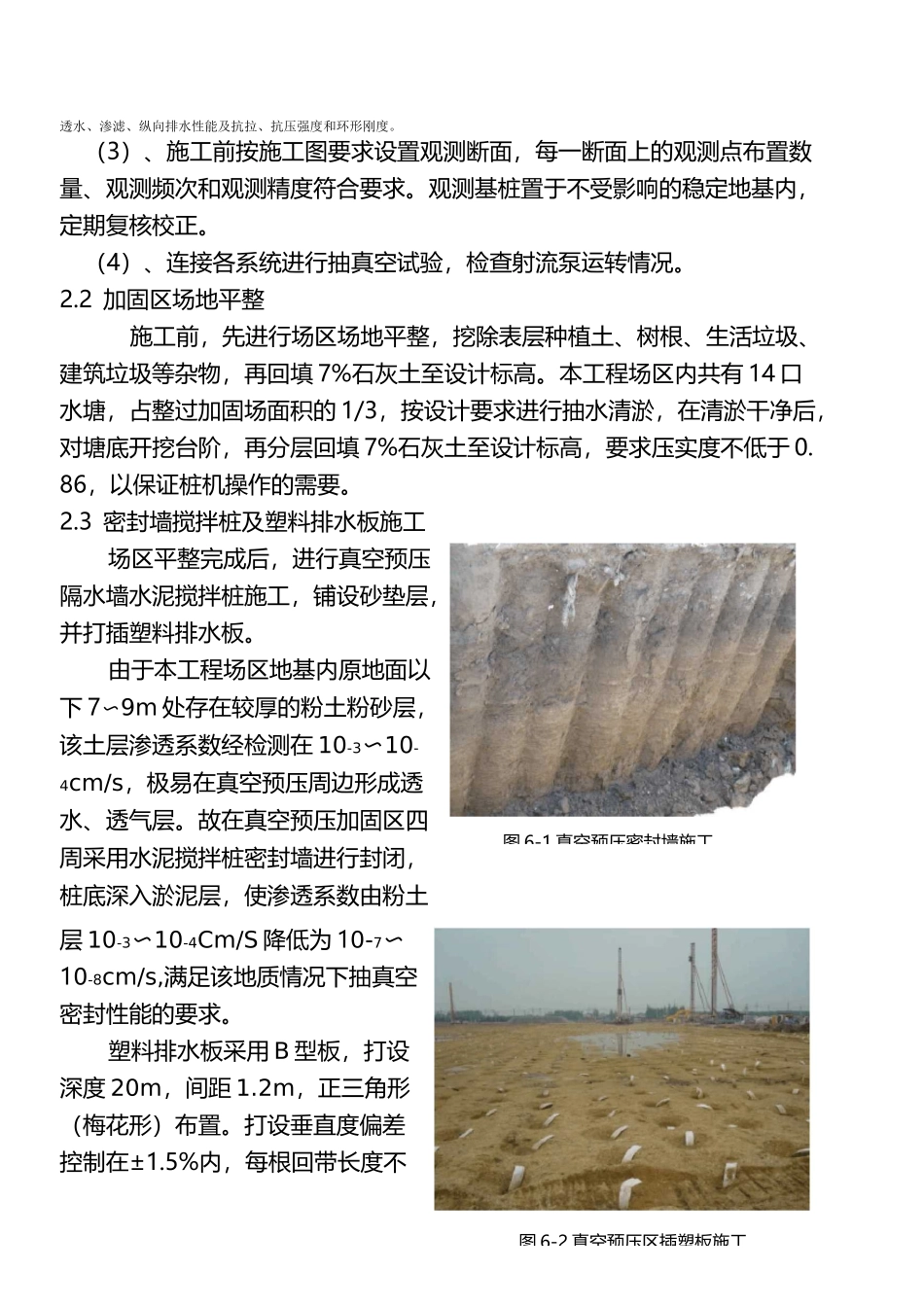

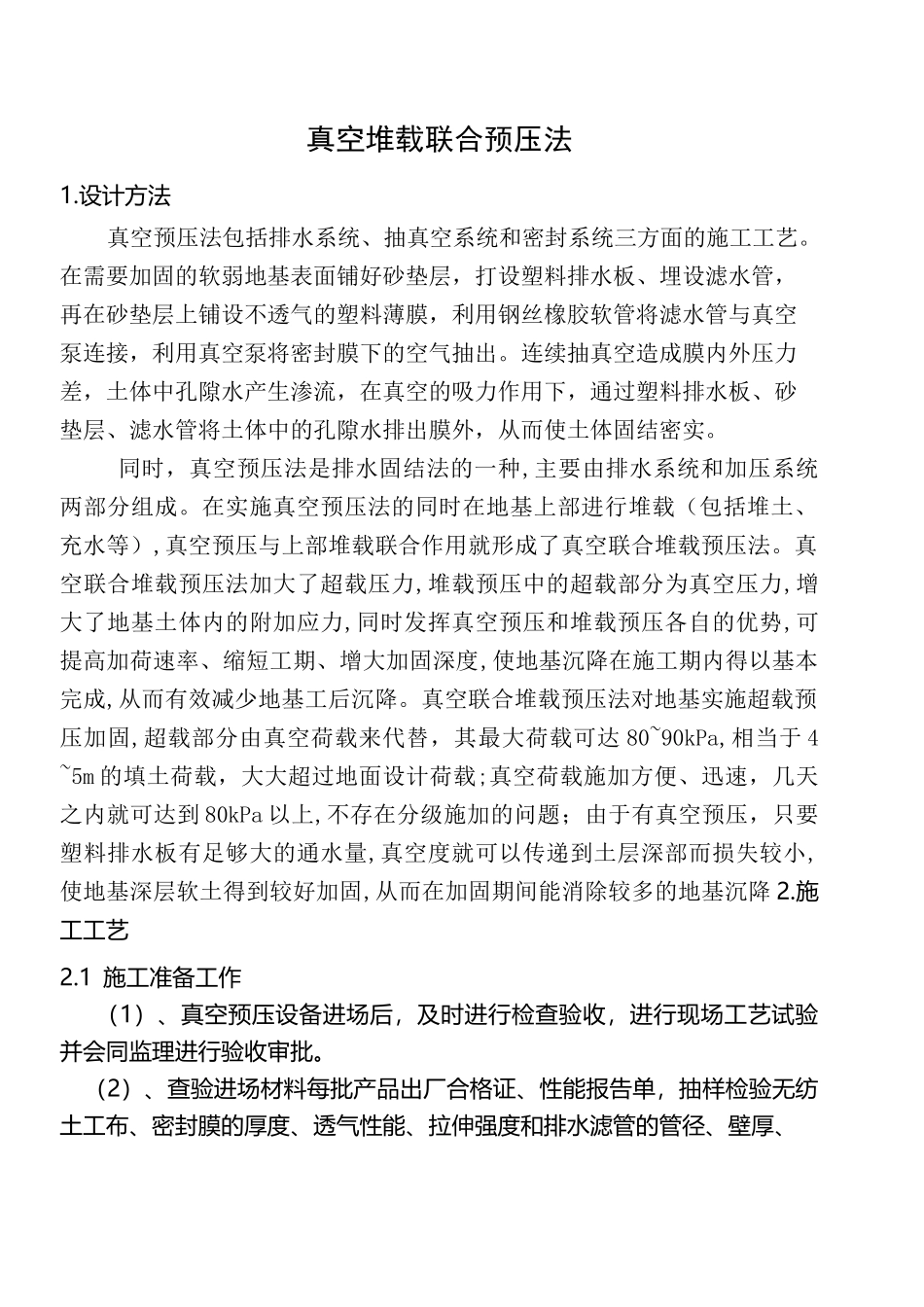

真空堆载联合预压法1.设计方法真空预压法包括排水系统、抽真空系统和密封系统三方面的施工工艺。在需要加固的软弱地基表面铺好砂垫层，打设塑料排水板、埋设滤水管，再在砂垫层上铺设不透气的塑料薄膜，利用钢丝橡胶软管将滤水管与真空泵连接，利用真空泵将密封膜下的空气抽出。连续抽真空造成膜内外压力差，土体中孔隙水产生渗流，在真空的吸力作用下，通过塑料排水板、砂垫层、滤水管将土体中的孔隙水排出膜外，从而使土体固结密实。同时，真空预压法是排水固结法的一种,主要由排水系统和加压系统两部分组成。在实施真空预压法的同时在地基上部进行堆载（包括堆土、充水等）,真空预压与上部堆载联合作用就形成了真空联合堆载预压法。真空联合堆载预压法加大了超载压力,堆载预压中的超载部分为真空压力,增大了地基土体内的附加应力,同时发挥真空预压和堆载预压各自的优势,可提高加荷速率、缩短工期、增大加固深度,使地基沉降在施工期内得以基本完成,从而有效减少地基工后沉降。真空联合堆载预压法对地基实施超载预压加固,超载部分由真空荷载来代替，其最大荷载可达80~90kPa,相当于4~5m的填土荷载，大大超过地面设计荷载;真空荷载施加方便、迅速，几天之内就可达到80kPa以上,不存在分级施加的问题；由于有真空预压，只要塑料排水板有足够大的通水量,真空度就可以传递到土层深部而损失较小,使地基深层软土得到较好加固,从而在加固期间能消除较多的地基沉降2.施工工艺2.1施工准备工作（1）、真空预压设备进场后，及时进行检查验收，进行现场工艺试验并会同监理进行验收审批。（2）、查验进场材料每批产品出厂合格证、性能报告单，抽样检验无纺土工布、密封膜的厚度、透气性能、拉伸强度和排水滤管的管径、壁厚、透水、渗滤、纵向排水性能及抗拉、抗压强度和环形刚度。（3）、施工前按施工图要求设置观测断面，每一断面上的观测点布置数量、观测频次和观测精度符合要求。观测基桩置于不受影响的稳定地基内，定期复核校正。（4）、连接各系统进行抽真空试验，检查射流泵运转情况。2.2加固区场地平整施工前，先进行场区场地平整，挖除表层种植土、树根、生活垃圾、建筑垃圾等杂物，再回填7%石灰土至设计标高。本工程场区内共有14口水塘，占整过加固场面积的1/3，按设计要求进行抽水清淤，在清淤干净后，对塘底开挖台阶，再分层回填7%石灰土至设计标高，要求压实度不低于0.86，以保证桩机操作的需要。2.3密封墙搅拌桩及塑料排水板施工场区平整完成后，进行真空预压隔水墙水泥搅拌桩施工，铺设砂垫层，并打插塑料排水板。由于本工程场区地基内原地面以下7〜9m处存在较厚的粉土粉砂层，该土层渗透系数经检测在10-3〜10-4cm/s，极易在真空预压周边形成透水、透气层。故在真空预压加固区四周采用水泥搅拌桩密封墙进行封闭，桩底深入淤泥层，使渗透系数由粉土层10-3〜10-4Cm/S降低为10-7〜10-8cm/s,满足该地质情况下抽真空密封性能的要求。塑料排水板采用B型板，打设深度20m，间距1.2m，正三角形（梅花形）布置。打设垂直度偏差控制在±1.5%内，每根回带长度不图6-1真空预压密封墙施工图6-2真空预压区插塑板施工超过50cm，否则应重新沉管插板，塑排板顶部埋入砂垫层长度不小于0.3m。2.4铺设水平排水垫层（1）按照施工图要求的平面尺寸和厚度铺设水平垫层。（2）当地基表层具有一定厚度的硬壳层，能承受施工机械运行时，采用机械分堆摊铺法铺砂，汽车运进的砂料先卸成若干砂堆，然后采用推土机摊平。（3）当硬壳层承载力不足时，采用顺序推进摊铺法，既汽车倒进卸料，推土机向前推赶推平。（4）地基软弱不能承受机械碾压时，可用轻型传送带由外向里（或由一边向另一边）铺设。图6-3真空预压砂垫层施工（5）排水砂垫层施工过程中，避免对软土表层的过大扰动和隆起，以免造成砂垫层与软土混合，影响垫层的排水效果。2.5埋设真空管网水平排水垫层施工完成后，开始排水滤管的布置。开挖管槽，布放和连接真空管路，保证真空管路的畅通和各类接头的牢固。2.5.1管网的埋设真空管选用加筋PVC塑料管，主管为申75mm,支管为申50mm,要求PVC管材的强度能承受400kPa的压力。主管间距25m左右，滤水管排距6m左右...
