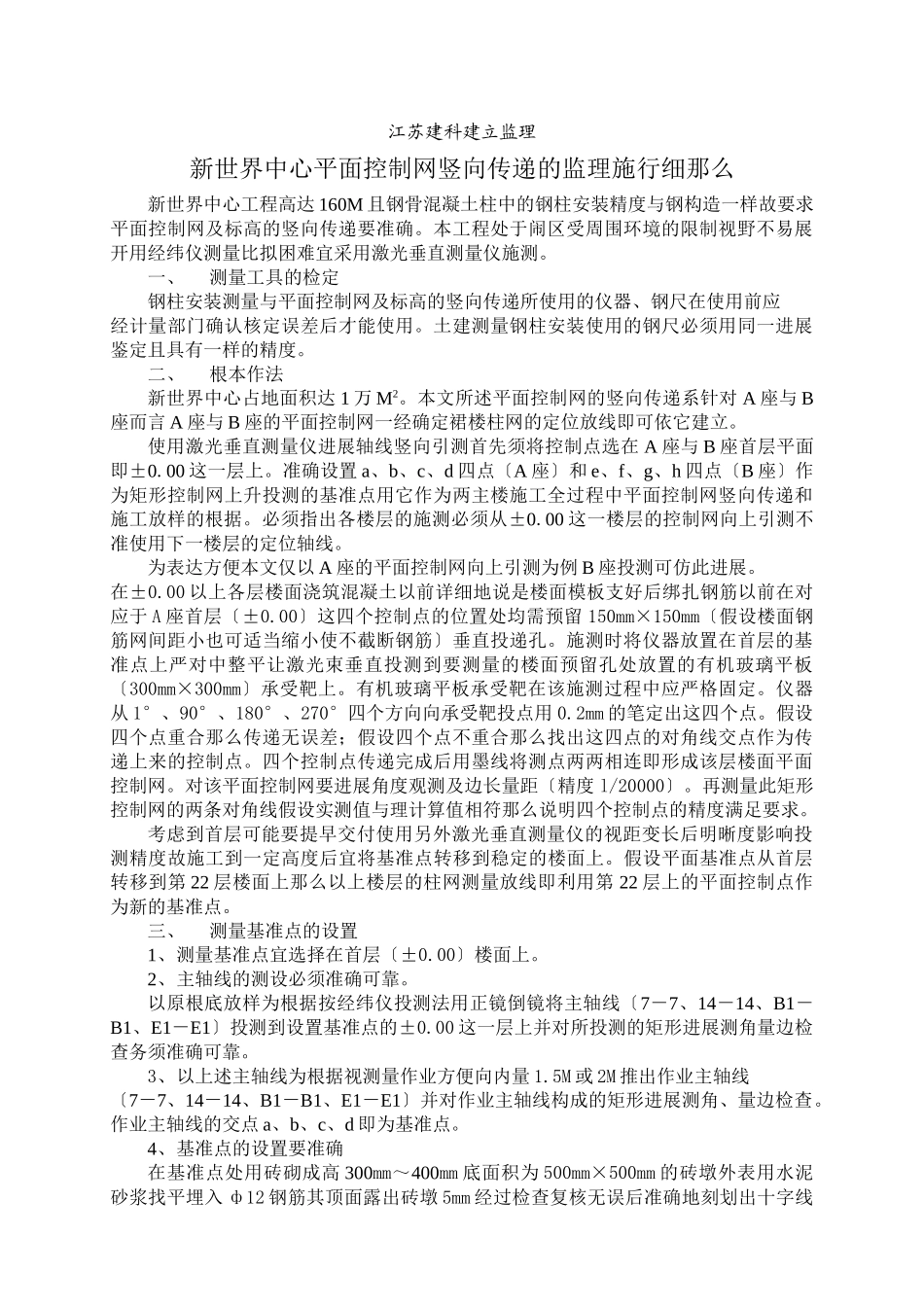

江苏建科建立监理新世界中心平面控制网竖向传递的监理施行细那么新世界中心工程高达160M且钢骨混凝土柱中的钢柱安装精度与钢构造一样故要求平面控制网及标高的竖向传递要准确。本工程处于闹区受周围环境的限制视野不易展开用经纬仪测量比拟困难宜采用激光垂直测量仪施测。一、测量工具的检定钢柱安装测量与平面控制网及标高的竖向传递所使用的仪器、钢尺在使用前应经计量部门确认核定误差后才能使用。土建测量钢柱安装使用的钢尺必须用同一进展鉴定且具有一样的精度。二、根本作法新世界中心占地面积达1万M2。本文所述平面控制网的竖向传递系针对A座与B座而言A座与B座的平面控制网一经确定裙楼柱网的定位放线即可依它建立。使用激光垂直测量仪进展轴线竖向引测首先须将控制点选在A座与B座首层平面即±0.00这一层上。准确设置a、b、c、d四点〔A座〕和e、f、g、h四点〔B座〕作为矩形控制网上升投测的基准点用它作为两主楼施工全过程中平面控制网竖向传递和施工放样的根据。必须指出各楼层的施测必须从±0.00这一楼层的控制网向上引测不准使用下一楼层的定位轴线。为表达方便本文仅以A座的平面控制网向上引测为例B座投测可仿此进展。在±0.00以上各层楼面浇筑混凝土以前详细地说是楼面模板支好后绑扎钢筋以前在对应于A座首层〔±0.00〕这四个控制点的位置处均需预留150mm×150mm〔假设楼面钢筋网间距小也可适当缩小使不截断钢筋〕垂直投递孔。施测时将仪器放置在首层的基准点上严对中整平让激光束垂直投测到要测量的楼面预留孔处放置的有机玻璃平板〔300mm×300mm〕承受靶上。有机玻璃平板承受靶在该施测过程中应严格固定。仪器从1°、90°、180°、270°四个方向向承受靶投点用0.2mm的笔定出这四个点。假设四个点重合那么传递无误差；假设四个点不重合那么找出这四点的对角线交点作为传递上来的控制点。四个控制点传递完成后用墨线将测点两两相连即形成该层楼面平面控制网。对该平面控制网要进展角度观测及边长量距〔精度l/20000〕。再测量此矩形控制网的两条对角线假设实测值与理计算值相符那么说明四个控制点的精度满足要求。考虑到首层可能要提早交付使用另外激光垂直测量仪的视距变长后明晰度影响投测精度故施工到一定高度后宜将基准点转移到稳定的楼面上。假设平面基准点从首层转移到第22层楼面上那么以上楼层的柱网测量放线即利用第22层上的平面控制点作为新的基准点。三、测量基准点的设置1、测量基准点宜选择在首层〔±0.00〕楼面上。2、主轴线的测设必须准确可靠。以原根底放样为根据按经纬仪投测法用正镜倒镜将主轴线〔7－7、14－14、B1－B1、E1－E1〕投测到设置基准点的±0.00这一层上并对所投测的矩形进展测角量边检查务须准确可靠。3、以上述主轴线为根据视测量作业方便向内量1.5M或2M推出作业主轴线〔7－7、14－14、B1－B1、E1－E1〕并对作业主轴线构成的矩形进展测角、量边检查。作业主轴线的交点a、b、c、d即为基准点。4、基准点的设置要准确在基准点处用砖砌成高300mm～400mm底面积为500mm×500mm的砖墩外表用水泥砂浆找平埋入ф12钢筋其顶面露出砖墩5mm经过检查复核无误后准确地刻划出十字线十字中心即为基准点。对a、b、c、d构成的矩形控制网要测角量边作出记录作为以后校测的根据。四、各楼层作业主轴线的测设各层楼面模板铺好后在绑扎楼面钢筋以前对应于首层的四个基准点的位置如前所述留出预留孔。投测时先后将激光垂直测量仪置于首层的四个基点上严对中整平如前所述进展投测直至形成该层楼面平面控制网然后据此进展该层楼面的放线定位工作。楼面混凝土浇好后应在该层留孔处四周砌150mm高的阻水圈以免投测时施工用水淌到投测仪器上。五、做好基准点的保护工作应向所有参与施工安装的理人员和工人宣传保护好基准点防止基准点毁坏。在进展轴线竖向引测前要工人不得从各层预留孔向下倒水和丢弃杂物以免损坏仪器；不得在预留孔上堆放杂物以免测量时影响通视。六、及时投测和定位放线轴线竖向引测和柱网放线是项极为重要的工作方案应周测量应及时施工安装要为测量让路不能干扰测量工作；测量也要主动、迅速、准确不能耽误施工安装。施工方引测与放线监理方应在场监...
