地下输气管道泄漏点精确定位方法VIP免费

地下输气管道泄漏点精确定位方法_第1页
1/23
地下输气管道泄漏点精确定位方法_第2页
2/23
地下输气管道泄漏点精确定位方法_第3页
3/23

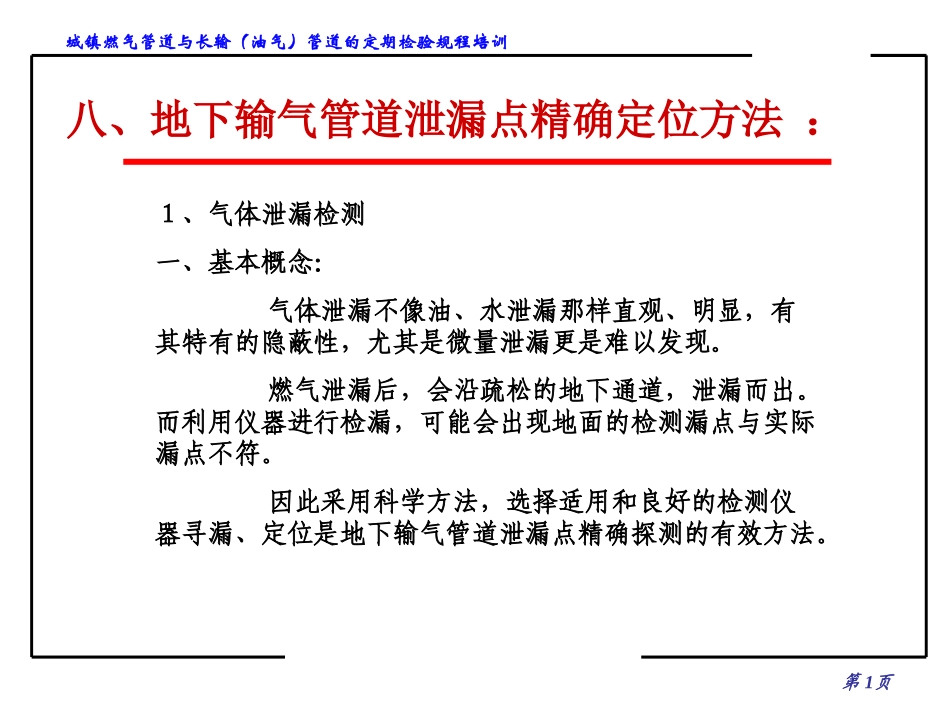

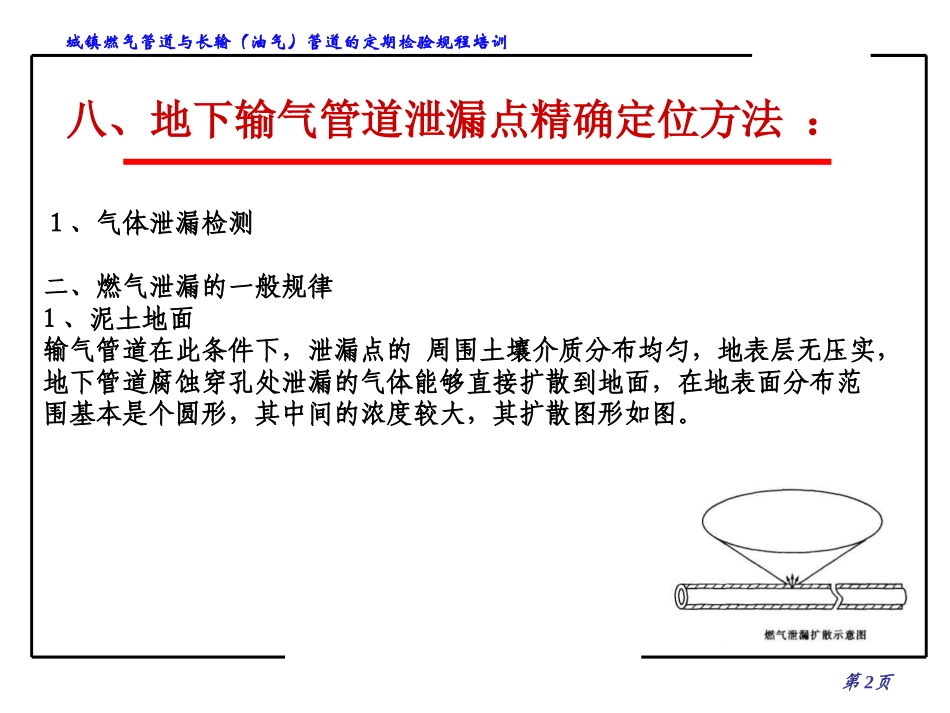

城镇燃气管道与长输(油气)管道的定期检验规程培训第1页八、地下输气管道泄漏点精确定位方法:1、气体泄漏检测一、基本概念:气体泄漏不像油、水泄漏那样直观、明显,有其特有的隐蔽性,尤其是微量泄漏更是难以发现。燃气泄漏后,会沿疏松的地下通道,泄漏而出。而利用仪器进行检漏,可能会出现地面的检测漏点与实际漏点不符。因此采用科学方法,选择适用和良好的检测仪器寻漏、定位是地下输气管道泄漏点精确探测的有效方法。城镇燃气管道与长输(油气)管道的定期检验规程培训第2页1、气体泄漏检测二、燃气泄漏的一般规律1、泥土地面输气管道在此条件下,泄漏点的周围土壤介质分布均匀,地表层无压实,地下管道腐蚀穿孔处泄漏的气体能够直接扩散到地面,在地表面分布范围基本是个圆形,其中间的浓度较大,其扩散图形如图。八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第3页1、气体泄漏检测二、燃气泄漏的一般规律2、混凝土和压实的地面输气管道在此条件下,泄漏点的的气体会沿管道周围裂缝、空隙和疏松的土壤扩散,不能穿透漏点上方的地表,直接在地表上探测不到,而在远离泄漏点的地面裂缝才能探测到,此种情况要根据管道的走向,开挖或钻孔探测。八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第4页1、气体泄漏检测二、燃气泄漏的一般规律3、混凝土和压实的地面输气管道在此条件下,泄漏点的的气体会沿管道周围裂缝、空隙和疏松的土壤扩散,不能穿透漏点上方的地表,直接在地表上探测不到,而在远离泄漏点的地面裂缝才能探测到,此种情况要根据管道的走向,开挖或钻孔探测。八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第5页1、气体泄漏检测二、燃气泄漏的一般规律4、公共管沟包括专业管沟,电缆沟和与裂缝相通的排水沟,泄漏气体会沿着这些通道窜到很远的地方。此种泄漏需用风机从管沟的泄漏点的一边吹风,另一边放风,保证管沟内的泄漏气体向另一边冒跑,用示踪探头从风机一端伸进管沟,示踪探头与泄漏气体接触处即为泄漏点。或用钻孔法配以气敏探测仪在地面检漏,在泄漏点下风气敏仪会报警,在上风不报警,泄漏点位置就在报警与不报警两孔之间,在此加密测点,即可精确定点。八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第6页三、气体泄漏的原因①施工时接口焊接不严;②长期的地面交通压力导致管道接口开焊或断裂;③地下管道腐蚀;④突发性意外损害。1、气体泄漏检测八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第7页四、气体泄漏的定位埋地钢质管道漏气点处管道的外防腐层必然存在缺陷,通过检测管道的防腐层缺陷,并对所有防腐层缺陷检测是否漏气,从而完成对所有管道漏气点的定位。1、气体泄漏检测八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第8页五、气体泄漏的预防做好管道的腐蚀与防护工作,尽可能的对管道实施防腐层和阴极保护的联合保护手段。定期对管道的防腐层缺陷进行检测和评价,对管道防腐层较差的管段进行修复。管道的阴极保护状况应按规范定期检测和评价,对未达到保护的管段应查明原因并采取相应的整改或补救措施。管道的防腐层与阴极保护应达到均衡工作;1、气体泄漏检测八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第9页五、车载式燃气管道泄漏检测技术燃气泄漏检测车是在车辆上安装泄漏检测设备,当检漏车在埋设有燃气管道的路面上方或附近行驶时,能够快速、准确地进行管道泄漏检测,判断管道是否泄漏及泄漏的程度。其检测技术主要有FID火焰电离式检测技术,OMD光学甲烷红外检测技术。1、气体泄漏检测八、地下输气管道泄漏点精确定位方法:城镇燃气管道与长输(油气)管道的定期检验规程培训第10页(1)、FID火焰电离式检测技术火焰电离式检测技术最早是由美国汉斯公司在上世纪60年代引入到燃气领域的,其工作原理是通过内置...
