单层门式钢结构厂房课件VIP免费

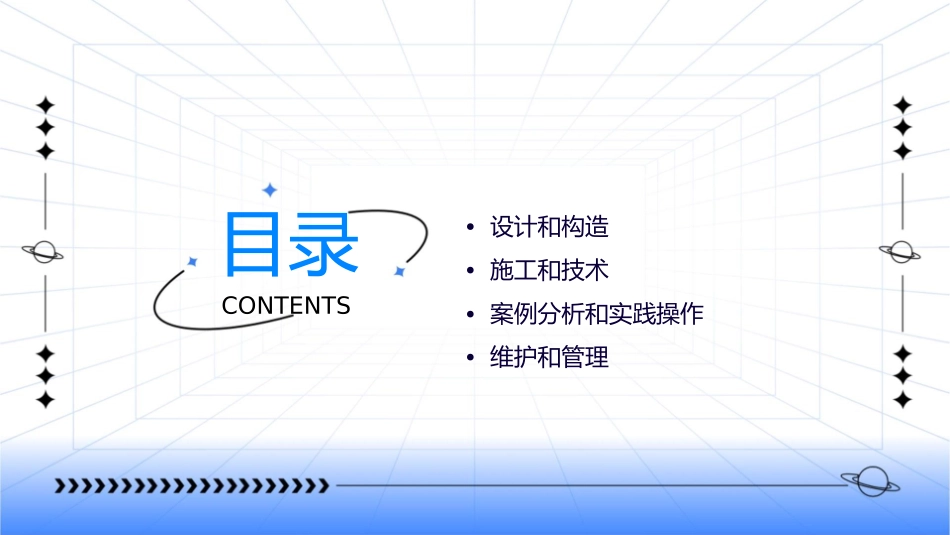

单层门式钢结构厂房课件目录CONTENTS•设计和构造•施工和技术•案例分析和实践操作•维护和管理01概述单层门式钢结构厂房的定义定义单层门式钢结构厂房是一种采用钢结构框架，以门式刚架为主体结构的单层工业厂房。结构特点其结构主要由钢柱、钢梁、支撑系统和屋盖系统组成，具有大跨度、高空间利用率和较强的抗震性能。单层门式钢结构厂房的特点和应用范围特点•结构轻盈，强度高，自重轻，减小地震反应。•施工速度快，构件尺寸精确，安装方便。单层门式钢结构厂房的特点和应用范围01•布局灵活，大跨度设计，适应多种生产工艺需求。02•节能环保，钢材可回收再利用，符合绿色建筑理念。单层门式钢结构厂房的特点和应用范围01020304•机械制造、汽车、航空航天等重工业领域。•地震频发地区，单层门式钢结构厂房具有较好的抗震性能。应用范围•物流仓储、会展中心等大跨度、高空间利用率的场所。课程目标和学习内容概述课程目标•掌握单层门式钢结构厂房的基本设计原理和结构特点。•熟悉单层门式钢结构厂房的施工工艺和质量控制方法。课程目标和学习内容概述•了解单层门式钢结构厂房在实际工程中的应用案例和设计注意事项。•培养分析和解决单层门式钢结构厂房设计、施工问题的能力。课程目标和学习内容概述学习内容概述•单层门式钢结构厂房的基本构成和结构设计原理。•单层门式钢结构厂房的施工工艺、质量控制及验收标准。课程目标和学习内容概述•典型案例分析，包括设计、施工、验收及使用过程中的实际问题及解决方法。•相关法规、标准、规范及新技术、新材料在单层门式钢结构厂房中的应用。02设计和构造结构设计原理和考虑因素荷载考虑结构分析规范要求设计单层门式钢结构厂房时，必须考虑静荷载（如自重、雪载）、动荷载（如风载、地震荷载）以及生产活荷载（如设备荷载、人员活动荷载）。通常采用弹性力学和塑性力学原理进行结构分析，确保在各种荷载组合下，结构能安全、稳定地工作。设计需符合国家和地方的相关建筑规范和安全规程，确保设计的合规性和安全性。钢结构材料和连接方式选择连接方式常见的钢结构连接方式有焊接、螺栓连接和铆接。选择连接方式时，需考虑结构的受力特性、施工便利性以及检修维护等因素。钢材选择根据厂房的使用环境、重要性以及荷载情况，选择合适的钢材类型和规格，如Q235、Q345等。防腐处理针对钢材的防腐，可采用镀锌、喷涂等方式，提高钢材的耐腐蚀性能和使用寿命。厂房的基础设计和地基处理基础类型防水设计根据厂房所在地的地质条件，选择合适的基础类型，如独立基础、条形基础、筏板基础等。厂房基础设计时，需考虑防水措施，如设置地下室防水层、排水沟等，防止地下水渗入厂房内部。地基处理抗震设计当地基承载力不足时，需进行地基处理，如换填、夯实、桩基等，以提高地基的承载能力。在地震区，厂房的基础设计需满足抗震要求，采用抗震设计和构造措施，提高厂房的抗震性能。03施工和技术施工前的准备和现场布置地基处理场地平整确保地基承载能力符合设计要求，进行必要的地基加固和处理。对施工现场进行平整，确保施工机械和材料的顺利运输和存放。施工设施布置安全措施合理布置施工用电、用水、排水等设施，满制定施工现场安全管理制度，设置安全防护设施，确保施工人员安全。足施工需求。钢结构安装和调试技术钢结构构件检查和验收安装顺序对进场的钢结构构件进行检查，确保其符合设计要求和国家相关标准。按照施工图纸和施工方案，合理安排钢结构构件的安装顺序。安装方法调试和检测采用合适的起重机械和安装工具，确对安装完成的钢结构进行调试和检测，确保其稳定性和安全性。保钢结构构件的准确安装。施工质量控制和验收标准质量控制措施质量检查制定施工质量控制制度，对施工过程中的关键环节进行严格把控。对施工完成的部位进行质量检查，确保其符合设计要求和施工质量标准。验收程序验收标准按照国家和行业相关规定，组织专业人员进行工程验收，确保工程质量和安全。依据设计文件、施工合同、国家相关标准等，制定详细的验收标准，确保工程的顺利交付使用。04案例分析和实践操作典型案例分析：成功和失败案例的对比成...
