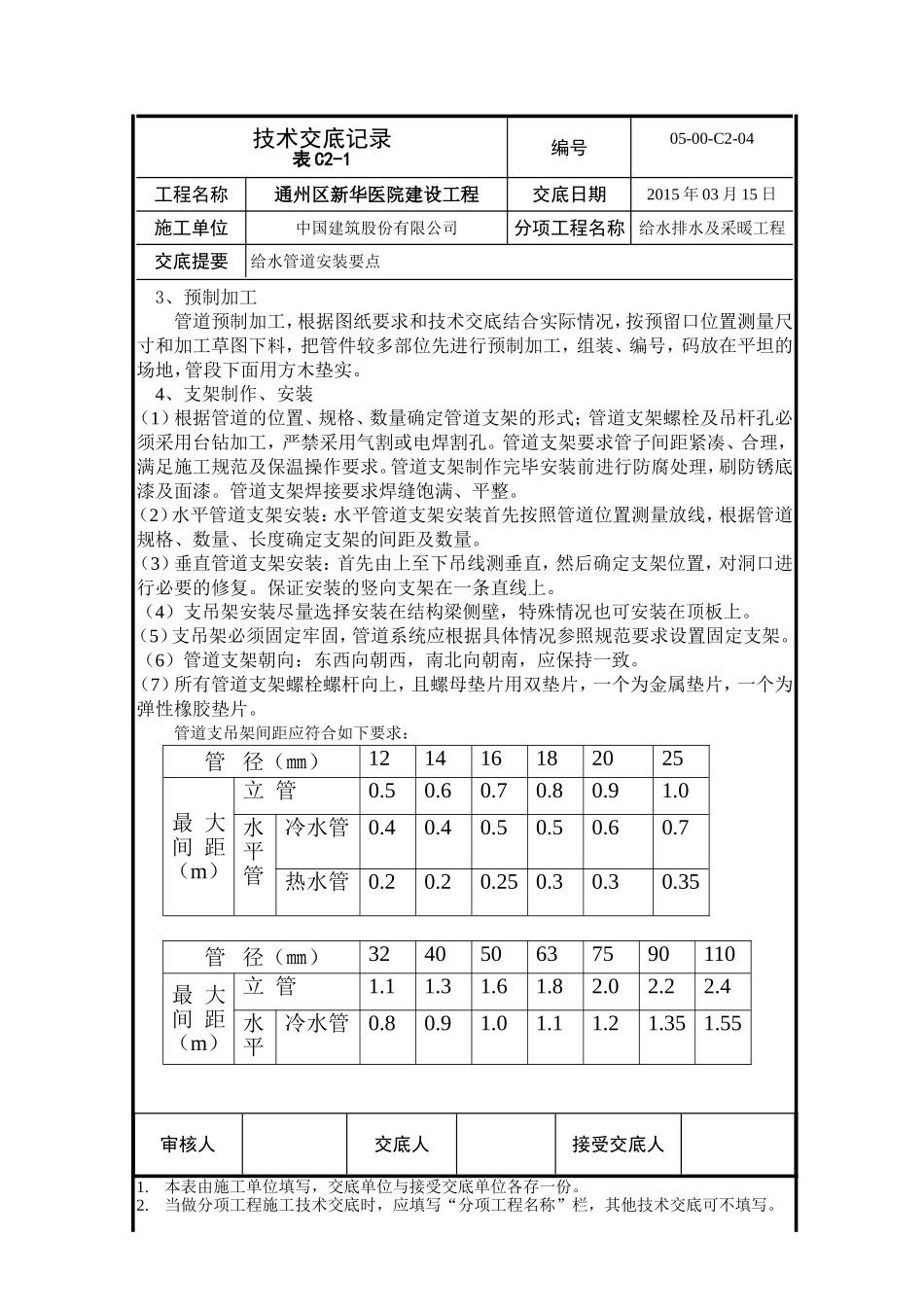

技术交底记录表C2-1编号05-00-C2-04工程名称通州区新华医院建设工程交底日期2015年03月15日施工单位中国建筑股份有限公司分项工程名称给水排水及采暖工程交底提要给水管道安装要点交底内容：一、工程概况：1、工程简介A区病房楼、B区门急诊医技楼、C区牙科、地下室一层二层及小单体2、工程内容A区病房楼、B区门急诊医技楼、C区牙科、地下室一层二层及小单体的冷水、热水、回水管道。二、施工准备1、材料要求（1）衬塑钢管及管件的规格应符合设计压力要求，外观质量良好，无明显质量问题管材表面平整，无气泡、裂口和明显裂痕、凹陷、色泽不均匀和分解变形；完整无缺损，管材及管件均应有出厂合格证。（2）支架采用角钢相应产品出厂合格证及材质单。2、机具准备（1）机械：砂轮切割机、台钻、电锤、电焊机等机械。（2）工具：管钳、台钳、手锤、手锯、扳手、吊链、氧气焊等工具。（3）其他：水平尺、线坠、钢卷尺、白线、安全带等3、作业条件（1）现场结构施工已经完成，井道、梁板模板已经拆除完毕，初步具备安装条件。（2）结构墙柱已经测设好50线、一米线等，便于量测管道标高。（3）管道、管件、支架型钢已经进场并经监理工程师验收合格。（4）施工部位图纸、施工方法等已经确定。三、操作工艺1、施工工序：安装准备—→测量放线—→支架安装—→管道安装—→阀门安装—→管道试压—→设备安装—→系统调试—→竣工验收2、安装准备（1）认真熟悉图纸，掌握室内排水系统组成、走向、材料及连接方法，选用材料，测量尺寸，绘制草图，预制加工。（2）核对设计图纸，查看管道的坐标、标高是否有位置不当，及时研究解决，确定管道的位置。（3）安排合理的施工顺序，避免工种交叉作业干扰，影响施工。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号05-00-C2-04工程名称通州区新华医院建设工程交底日期2015年03月15日施工单位中国建筑股份有限公司分项工程名称给水排水及采暖工程交底提要给水管道安装要点3、预制加工管道预制加工，根据图纸要求和技术交底结合实际情况，按预留口位置测量尺寸和加工草图下料，把管件较多部位先进行预制加工，组装、编号，码放在平坦的场地，管段下面用方木垫实。4、支架制作、安装（1）根据管道的位置、规格、数量确定管道支架的形式；管道支架螺栓及吊杆孔必须采用台钻加工，严禁采用气割或电焊割孔。管道支架要求管子间距紧凑、合理，满足施工规范及保温操作要求。管道支架制作完毕安装前进行防腐处理，刷防锈底漆及面漆。管道支架焊接要求焊缝饱满、平整。（2）水平管道支架安装：水平管道支架安装首先按照管道位置测量放线，根据管道规格、数量、长度确定支架的间距及数量。（3）垂直管道支架安装：首先由上至下吊线测垂直，然后确定支架位置，对洞口进行必要的修复。保证安装的竖向支架在一条直线上。（4）支吊架安装尽量选择安装在结构梁侧壁，特殊情况也可安装在顶板上。（5）支吊架必须固定牢固，管道系统应根据具体情况参照规范要求设置固定支架。（6）管道支架朝向：东西向朝西，南北向朝南，应保持一致。（7）所有管道支架螺栓螺杆向上，且螺母垫片用双垫片，一个为金属垫片，一个为弹性橡胶垫片。管道支吊架间距应符合如下要求：管径（㎜）121416182025最大间距（m）立管0.50.60.70.80.91.0水平管冷水管0.40.40.50.50.60.7热水管0.20.20.250.30.30.35管径（㎜）324050637590110最大间距（m）立管1.11.31.61.82.02.22.4水平冷水管0.80.91.01.11.21.351.55审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号05-00-C2-04工程名称通州区新华医院建设工程交底日期2015年03月15日施工单位中国建筑股份有限公司分项工程名称给水排水及采暖工程交底提要给水管道安装要点管热水管0.40.50.60.70.8（8）立管穿越楼板时设置金属套管，其顶部应高出装饰地面20mm；安装在卫生...
