施工手册(拱形骨架)VIP免费

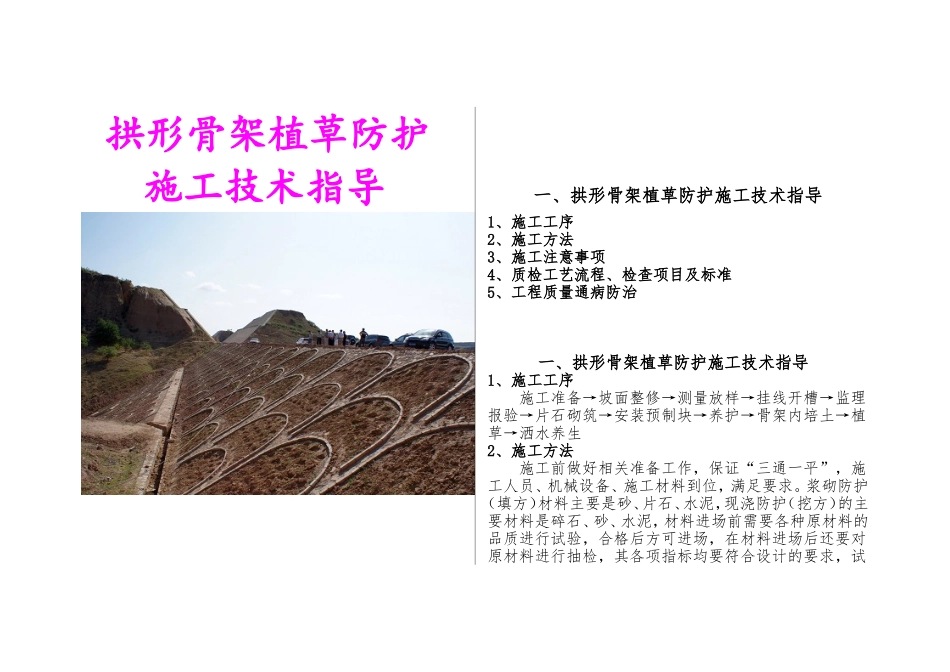

施工手册(拱形骨架)_第1页
1/7
施工手册(拱形骨架)_第2页
2/7
施工手册(拱形骨架)_第3页
3/7
拱形骨架植草防护施工技术指导一、拱形骨架植草防护施工技术指导1、施工工序2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治一、拱形骨架植草防护施工技术指导1、施工工序施工准备→坡面整修→测量放样→挂线开槽→监理报验→片石砌筑→安装预制块→养护→骨架内培土→植草→洒水养生2、施工方法施工前做好相关准备工作,保证“三通一平”,施工人员、机械设备、施工材料到位,满足要求。浆砌防护(填方)材料主要是砂、片石、水泥,现浇防护(挖方)的主要材料是碎石、砂、水泥,材料进场前需要各种原材料的品质进行试验,合格后方可进场,在材料进场后还要对原材料进行抽检,其各项指标均要符合设计的要求,试验室提供施工的砂浆配合比、砼配合比,片石质量要求,石料应选用不易风化的硬石、密实、无裂缝、无水锈痕、不得使用风化严重、无工作面、含有泥土的片石,片石的抗压强度不少于30MPa;细集料,浆砌片石施工中使用的砂宜为中粗砂。水泥进场前应该要有出厂合格证,试验室取水泥做检验。拱形骨架防护工程开工前,根据设计图纸,对边坡按照图纸要求坡度进行修整,坡面整修完后,以线路中心控制,依据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置,段落内坡脚位置点进行加装设置,放样出边坡尺寸按照图纸要求尺寸。按照设计骨架防护形式挂线成型,进行基槽开挖,一般采用人工开挖的方法,基槽开挖时应注意几何尺寸位置的准确,开槽深度为垂直坡面一下30cm(填方)、20cm(挖方),对于拱圈圆弧部分基槽的开挖,应选用较小的及工具进行开挖以保证弧形部分自然、平滑。挖到设计深度报监理验收,验收合格后进行骨架施工,填方用M7.5砂浆进行砌筑、挖方用C15砼现浇。(填方)砂浆不得用于人工拌和,采用搅拌机操作,拌和时间为3~5分钟,并且在搅拌机旁一侧挂要有砂浆配合比标识牌,上面标明理论配合比、砂浆标号、每盘配合比。施工搅拌机配料时严格按照配合比操作,并配合试验室作相应的砂浆试件。拌和的砂浆必须有良好的和易性,应随拌随用,保持适宜的稠度,在原地面要有铺设村放砂浆的铁板或竹胶板。在砌筑边坡时,应须边坡自底向顶依次分层浇筑,浇筑前应先将片石浇水润湿,以实现和砂浆的较好粘结。如砌体基面石质,则在砌筑前还应将基面润湿,然后铺上砂浆坐浆砌筑第一层片石。第一层片石应大面积朝向基面,以保证和基面有足够的接触面积,如果片石和基面有空隙,应填以砂浆或小石块。在进行第二层片石砌筑时,必须采用坐浆砌筑,即先在第一层放适当厚度的砂浆,然后按放第二层片石,并保证片石之间无脱空及石块直接接触的情况;同层内的第一块片石应尽量咬合,不同层间片石错缝应合理,竖缝应错开布置,除沉降缝外,不得上下贯通,砌缝宽度一般不大于40mm。以砂浆灌缝时,应保证砂浆饱满,如果石缝较宽,可用小石子堵塞,并灌以砂浆后捣实。(挖方)边坡应及时刷坡防护:挖方路基应逐级开挖、逐级防护,每挖出一级边坡,应及时修整坡面,清除边坡上的危石及不密实的松土,放出中桩,测定其高程及路基宽度,检查边坡坡率,断面尺寸及边坡坡率满足设计要求后及时进行边坡防护。放样时注意竖向骨架垂直路中线,每列均匀平行分布,横向拱形骨架与竖向垂直,并且每行平行分布。决不能待边坡全部开挖完毕再进行边坡防护,因为坡面长时间暴露,容易导致遇水而失稳崩塌,并及早绿化。边坡C15砼骨架必须在坡面上挖槽浇筑,不能贴着坡面架空浇筑拱形骨架或挖槽深度不够便浇筑,否则大雨过后就会出现掏空现象。边坡拱形骨架开槽后需要支护小型模板,外露10cm、嵌入20cm;砼不得用于人工拌和,采用搅拌机操作,严格按照试验室给的配合比进行拌料施工,砼拌好之后,开始浇筑骨架,施工过程中,必须将砼用小型振动棒捣密实。(填方)骨架的净距为4m,拱圈的净距为4.1m,骨架宽50cm,厚40cm(直线型),拱圈宽40cm,厚40cm(半径为3m的弧形);(挖方)骨架的净距为4m,拱圈的净距为4.2m,骨架宽30cm,厚30cm(直线型),拱圈宽30cm,厚30cm(半径为3m的弧形);施工时,骨架嵌入坡体后顶面高出坡面10cm为宜。骨架护坡应与边坡贴紧,无...
