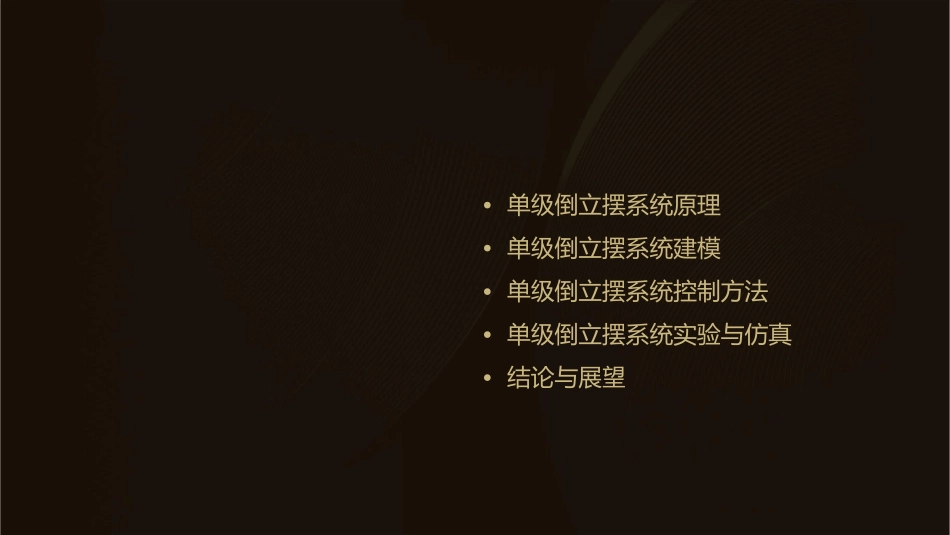

单级倒立摆系统课件•单级倒立摆系统原理•单级倒立摆系统建模•单级倒立摆系统控制方法•单级倒立摆系统实验与仿真•结论与展望CHAPTER01倒立摆系统简介倒立摆系统的定义倒立摆系统是一种典型的多变量、强耦合、非线性的自然不稳定系统，其动力学行为非常复杂，具有多种平衡状态和不稳定状态。倒立摆系统由一个刚性杆和可动底座组成，刚性杆的一端固定在可动底座上，另一端悬挂着一个质量块。当质量块受到外力作用时，刚性杆会绕其固定端发生转动，从而使得整个系统处于不稳定状态。倒立摆系统的应用领域倒立摆系统在控制理论、非线性科学、机器人学等领域有着广泛的应用。在控制理论中，倒立摆系统被用作研究控制算法的有效工具，例如PID控制、模糊控制、神经网络控制等。在非线性科学中，倒立摆系统被用于研究非线性动力系统的复杂行为和混沌现象。在机器人学中，倒立摆系统被用于研究机器人的稳定性和控制策略。倒立摆系统的研究意义倒立摆系统的研究对于深入理解非线性系统的行1为和混沌现象的本质具有重要的意义。通过研究倒立摆系统的动力学行为和控制策略，可以进一步推动控制理论、非线性科学和机器人学等领域的发展。23此外，倒立摆系统的研究成果还可以应用于实际工程中，例如提高机器人的稳定性和控制精度、优化工业过程等。CHAPTER02单级倒立摆系统原理单级倒立摆系统的组成摆杆电机控制器检测装置控制电机的输入电压或电流，以改变摆杆的旋转角度。连接电机和底座，可绕电机轴线旋转。检测摆杆的实时角度，提供动力，使摆杆旋转。并将信号反馈给控制器。单级倒立摆系统的平衡状态静态平衡摆杆处于竖直位置，不发生旋转。动态平衡在一定条件下，摆杆能够维持在任意角度而不倒下。单级倒立摆系统的控制原理负反馈控制模糊控制通过检测装置检测摆杆的实时角度，与设定角度进行比较，控制器根据偏差调整电机输入，使摆杆趋向于设定角度。基于模糊逻辑的控制方法，适用于非线性、时变系统，能够处理不确定性和干扰。PID控制常用的控制算法，通过比例、积分、微分三个环节来调整电机输入，以达到快速、稳定地控制摆杆的目的。CHAPTER03单级倒立摆系统建模单级倒立摆系统的数学模型倒立摆系统的定义倒立摆是一种典型的不稳定系统，通过在摆杆上施加控制力，使其保持稳定。倒立摆系统的数学模型通过建立倒立摆系统的微分方程或状态方程，描述摆杆的动态行为。倒立摆系统的线性化模型在一定的条件下，将倒立摆系统的非线性模型线性化，以便于分析和设计。单级倒立摆系统的状态方程状态变量的选择选择合适的状态变量，描述摆杆的位置、速度和加速度等状态。状态方程的建立根据牛顿第二定律和倒立摆系统的运动学关系，建立状态方程。状态方程的求解采用适当的数值方法求解状态方程，得到摆杆的运动轨迹。单级倒立摆系统的稳定性分析稳定性判据010203采用适当的稳定性判据，如李雅普诺夫稳定性判据，判断倒立摆系统的稳定性。控制器设计根据稳定性分析结果，设计适当的控制器，使倒立摆系统保持稳定。仿真与实验验证通过仿真和实验验证所设计的控制器的有效性。CHAPTER04单级倒立摆系统控制方法经典控制方法PID控制通过比例、积分和微分三个环节的组合，实现对倒立摆系统的精确控制。状态反馈控制通过测量倒立摆系统的状态变量，利用状态反馈控制器对系统进行控制。线性化控制将倒立摆系统近似为线性系统，利用线性控制理论进行系统控制。现代控制方法鲁棒控制自适应控制非线性控制针对倒立摆系统的参数不确定性和外界干扰，设计鲁棒控制器，提高系统的稳定性和抗干扰能力。根据倒立摆系统的参数变化和外界干扰，自适应调整控制器参数，实现对系统的有效控制。利用非线性控制理论，设计非线性控制器，实现对倒立摆系统的非线性控制。智能控制方法模糊控制利用模糊逻辑和模糊推理，实现对倒立摆系统的模糊控制。神经网络控制利用神经网络的自学习和自适应能力，实现对倒立摆系统的智能控制。遗传算法优化利用遗传算法对控制器参数进行优化，提高倒立摆系统的性能指标。CHAPTER05单级倒立摆系统实验与仿真单级倒立摆系统实验平台的搭建实验平台组成单级倒立摆实验平台通常由摆杆、...
