哈工大变频器6课件VIP免费

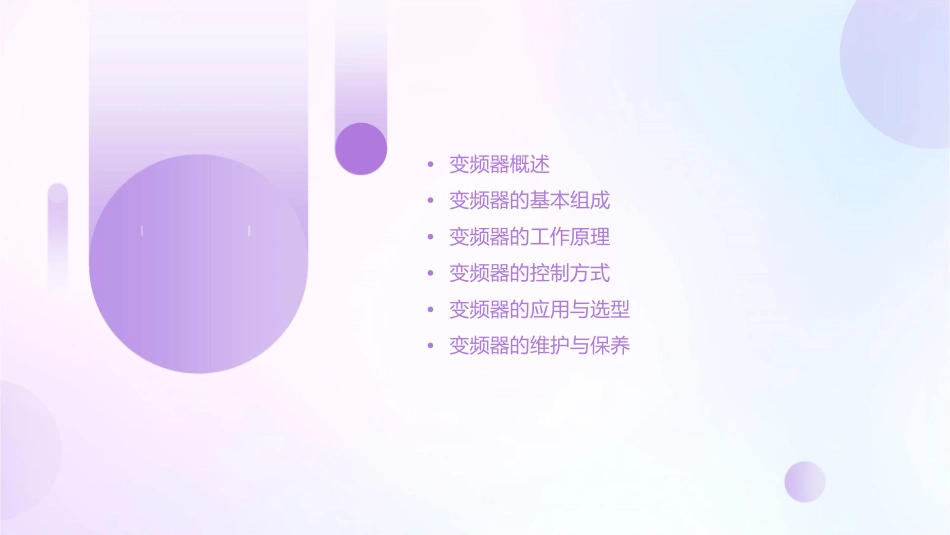

哈工大变频器6课件•变频器概述•变频器的基本组成•变频器的工作原理•变频器的控制方式•变频器的应用与选型•变频器的维护与保养01变频器概述变频器的定义与工作原理变频器的定义变频器是一种将交流电转换为直流电，然后再将直流电逆变为交流电的电力电子装置。变频器的工作原理变频器主要由整流器、中间直流环节和逆变器组成。整流器将交流电转化为直流电，中间直流环节进行电能缓冲，逆变器将直流电逆变为交流电。通过改变逆变器的开关状态，可以控制输出的交流电的频率和电压。变频器的分类与特点变频器的分类变频器可以根据不同的分类标准进行分类，如按照用途、变换方式、输出频率等。按用途可分为通用型变频器和专用型变频器；按变换方式可分为间接变换型和直接变换型；按输出频率可分为低频型和高频型。变频器的特点变频器具有高效率、高性能、高精度、高可靠性、易于维护和改造、节能等优点，但也存在一些缺点，如产生高次谐波、引起电压波动和闪变等。变频器的发展趋势与前景变频器的发展趋势随着电力电子技术、微处理器技术和自动控制技术的不断发展，变频器也在不断升级和完善。未来变频器将更加智能化、网络化、绿色化和服务化。变频器的前景变频器在节能减排、工业自动化、新能源等领域具有广泛的应用前景。未来随着工业4.0、智能制造等技术的推广和应用，变频器的市场需求将持续增长。02变频器的基本组成变频器的基本结构整流器逆变器整流器是变频器的核心组成部逆变器将直流电转化为可调节的交流电，它是变频器的关键部分。分，它可以将输入的交流电转化为直流电。电源输入滤波器控制电路控制电路负责产生逆变器所需的触发脉冲，同时根据反馈信号来控制输出频率。变频器的电源输入部分负责将交流电从电网转化为直流电，为后续的逆变过程提供能量。滤波器用于平滑整流后的直流电，去除高次谐波，减少对其他设备的影响。变频器的主要部件及作用整流器控制电路控制电路负责产生逆变器所需的触发脉冲，同时根据反馈信号来控制输出频率。整流器是变频器的核心组成部分，它可以将输入的交流电转化为直流电，为后续的逆变过程提供能量。滤波器制动电路滤波器用于平滑整流后的直流电，去除高次谐波，减少对其他设备的影响。制动电路用于消耗过量的能量，防止直流母线过压。逆变器电源电路逆变器将直流电转化为可调节的交流电，它是变频器的关键部分。电源电路为变频器提供所需的直流电压。变频器的控制电路控制电路主要由运算放大器、电阻、电容等元件组成。控制电路是变频器的核心，它决定了变频器的性能和功能。控制电路根据反馈信号来控制输出频率，同时根据输入信号来控制输出的电压和电流。03变频器的工作原理变频器的整流电路010203整流桥滤波电容输入侧整流电路将交流电转换为直流电，为后续电路提供稳定的直流电源。由二极管组成的整流电路，将交流电转换为直流电。对整流后的脉动直流电进行平滑滤波，减少纹波。变频器的中间电路直流中间电路将整流电路输出的直流电进行平滑滤波，为逆变电路提供稳定的直流电源。直流电压检测电路检测直流中间电路的电压，为控制电路提供电压信号。制动电阻在电机快速制动时，将动能转化为电能，通过电阻消耗掉。变频器的逆变电路逆变桥由功率开关管组成的逆变电路，将直流电转换为交流电。控制电路根据指令信号控制逆变桥的开关状态，实现电机转速的调节。输出侧滤波电路对逆变后的交流电进行滤波，减少谐波对电网的影响。04变频器的控制方式电压控制方式总结词详细描述通过控制变频器的输入电压来调节输出频率。电压控制方式是通过改变变频器的输入电压来调节其输出频率，这种方式简单、易于实现，适用于对调速精度要求不高的场合。VS频率控制方式总结词详细描述通过直接设定输出频率达到控制目的。频率控制方式是通过直接设定变频器的输出频率来控制电机的转速，这种方式直观、简单，适用于对调速精度要求较高的场合。矢量控制方式总结词详细描述通过控制磁通和转矩达到良好的稳态性能和动态性能。矢量控制方式是通过控制电机的磁通和转矩来达到良好的稳态性能和动态性能，这种方式能够提高电机的响应速度和调速精度，适用于...
