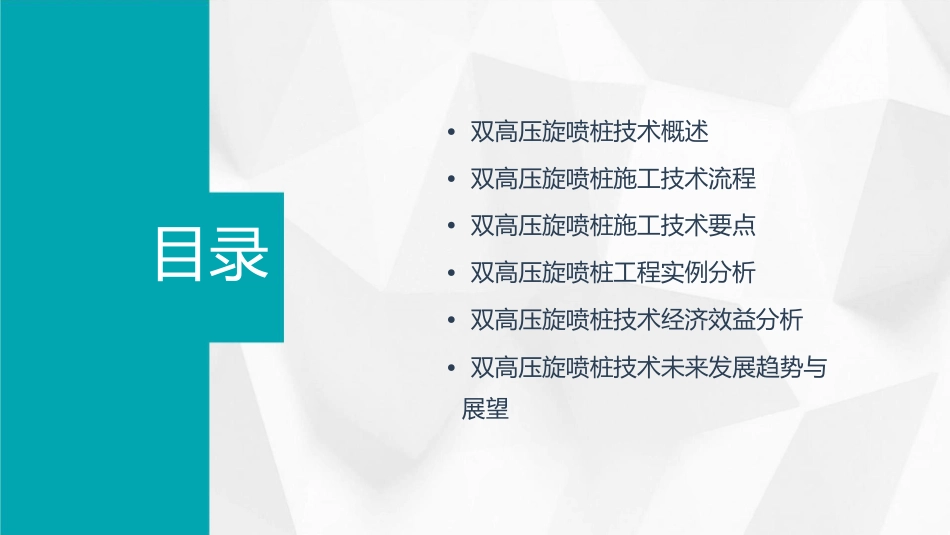

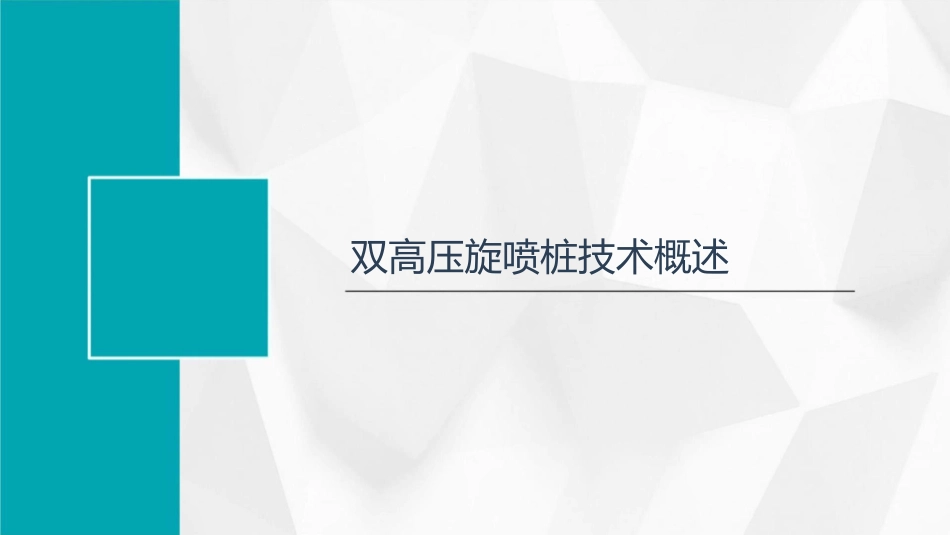

•双高压旋喷桩技术概述•双高压旋喷桩施工技术流程•双高压旋喷桩施工技术要点•双高压旋喷桩工程实例分析•双高压旋喷桩技术经济效益分析目录•双高压旋喷桩技术未来发展趋势与展望双高压旋喷桩技术概述定义与特点定义双高压旋喷桩技术是一种广泛应用于土木工程中的地基处理技术。它利用高压喷射水泥浆和压缩空气，将水泥浆喷射到土壤中，形成具有较高承载力和稳定性的桩基。特点双高压旋喷桩技术具有施工速度快、对周围环境影响小、处理效果好等优点。同时，它对地质条件的要求较高，需要根据不同的地质条件进行参数调整。技术发展历程起源01双高压旋喷桩技术起源于20世纪80年代，最初用于加固软土地基和防止建筑物沉降。发展02随着技术的不断进步和应用的不断拓展，双高压旋喷桩技术逐渐应用于桥梁、高速公路、建筑等领域。现状03目前，双高压旋喷桩技术已经成为一种成熟的地基处理技术，广泛应用于各种土木工程中。适用范围与限制适用范围双高压旋喷桩技术适用于软土地基、淤泥、砂土、碎石土等地基的处理。它能够提高地基的承载力，防止建筑物沉降，并具有施工速度快、对周围环境影响小等优点。限制双高压旋喷桩技术对地质条件的要求较高，需要根据不同的地质条件进行参数调整。同时，该技术的施工成本较高，不适用于大规模的地基处理。此外，在地质条件复杂或地下管线密集的地区，施工难度较大。双高压旋喷桩施工技术流程施工准备场地平整01清除施工场地表层杂物和障碍物，进行场地整平。测量放样02根据设计图纸进行桩位放样，并做好标记。设备检查03对施工设备进行检查，确保设备状态良好。钻孔施工钻机就位孔深检测将钻机移动到指定位置，确保钻机稳定。钻孔完成后，对孔深进行检查，确保满足设计要求。钻孔根据设计要求调整钻机参数，开始钻孔。高压旋喷施工浆液准备高压旋喷设备连接根据设计要求配制浆液，并进行充分搅拌。将喷头、高压泵等设备连接好，确保密封性。高压旋喷施工提升喷头将喷头插入钻孔底部，启动高压泵进行旋喷施工。在旋喷过程中，缓慢提升喷头，直至达到设计高度。成桩质量检测010203桩身质量检测承载力检测沉降观测采用无损检测方法对桩身质量进行检查，如超声波检测等。通过静载试验等方法对桩的承载力进行检测。对桩基础的沉降进行观测，以评估桩基的稳定性。双高压旋喷桩施工技术要点施工参数选择喷射压力旋转速度提升速度选择合适的喷射压力是双高压旋喷桩施工的关键，根据地质条件和试验结果确定，一般控制在20-40MPa。旋转速度对桩身成型和桩径大小有重要影响，应根据地质条件、桩径大小和施工设备性能等因素进行选择，一般控制在10-20r/min。提升速度对桩身强度和施工效率有较大影响，应根据地层条件、桩长和施工设备性能等因素进行选择，一般控制在1-2cm/min。原材料质量控制水泥水骨料使用符合要求的水泥品牌和标号，确保水泥质量稳定，符合设计要求。使用清洁、无污染的水源，骨料的质量和级配对桩身强度和稳定性有重要影响，应选用符合要求的砂、碎石等骨料。避免影响喷射效果和桩身质量。施工过程中的质量控制施工前准备设备检查原材料检测施工记录进行现场勘查、制定施工方案、进行技术交底等准备工作，确保施工顺利进行。对施工设备进行检查和维护，确保设备性能良好，满足施工要求。对进场的原材料进行严格检测，确保原材料质量符合要求。对施工过程进行详细记录，包括施工参数、原材料使用情况、施工质量检查等，以便后续查询和分析。双高压旋喷桩工程实例分析工程概况介绍项目名称：某市双高压旋喷桩工程工程地点：某市市区工程规模：总计1000根双高压旋喷桩工程目的：提高地基承载力，改善地基变形性质，达到止水效果施工方案设计施工方案010203采用双高压旋喷桩进行地基处理施工工艺流程钻机就位→钻孔→插管→喷射作业→冲洗→移位→重复喷射作业→冲洗→移位→重复喷射作业→结束施工参数根据不同地质条件，选择不同的喷射参数，包括喷射压力、喷嘴直径、喷射流量等施工过程及质量控制钻孔作业施工准备根据设计要求进行钻孔，确保孔深和孔径满足设计要求0201对现场进行清理和平整，确保钻机就位稳定插管作业喷射作业0304将喷...
