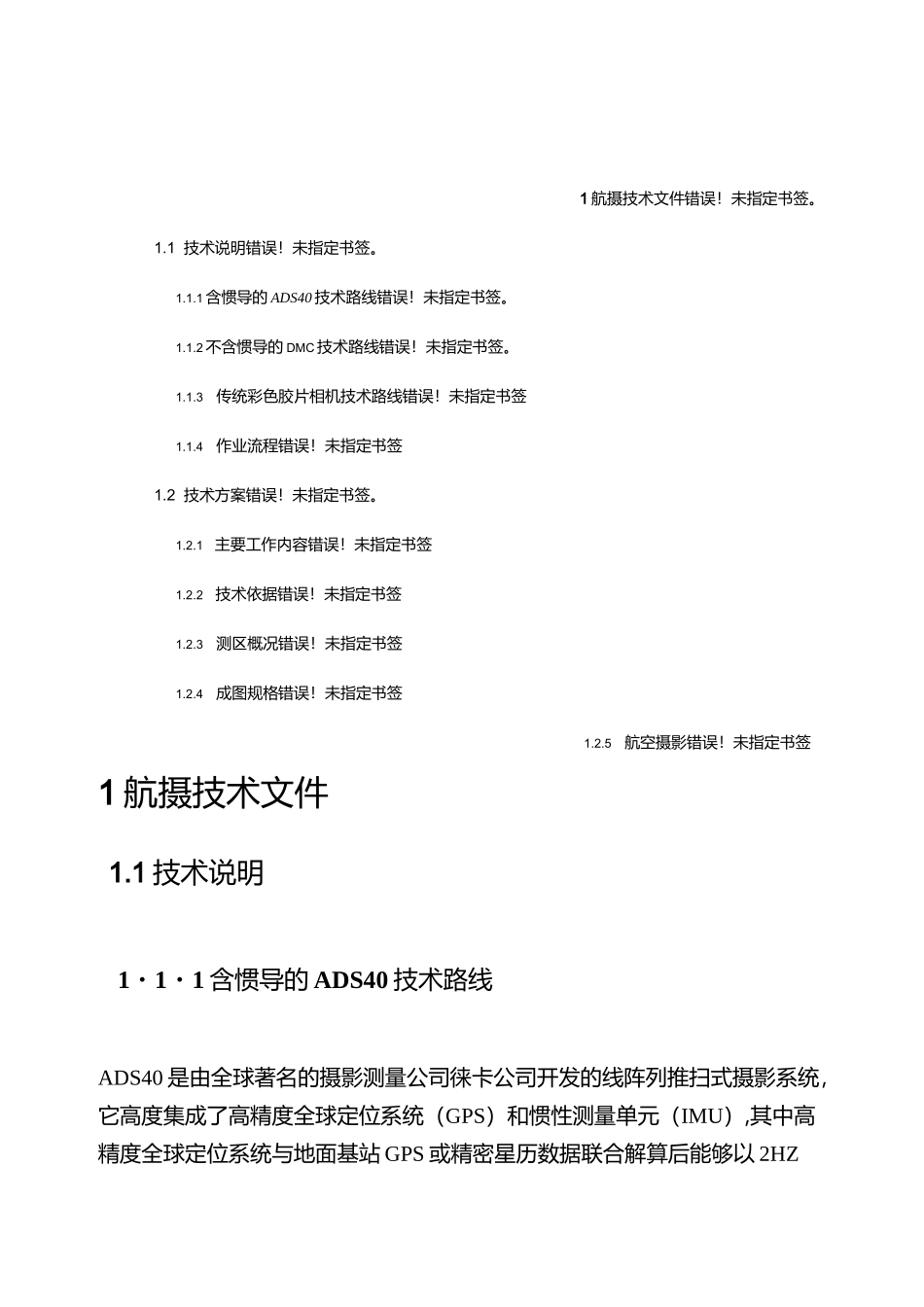

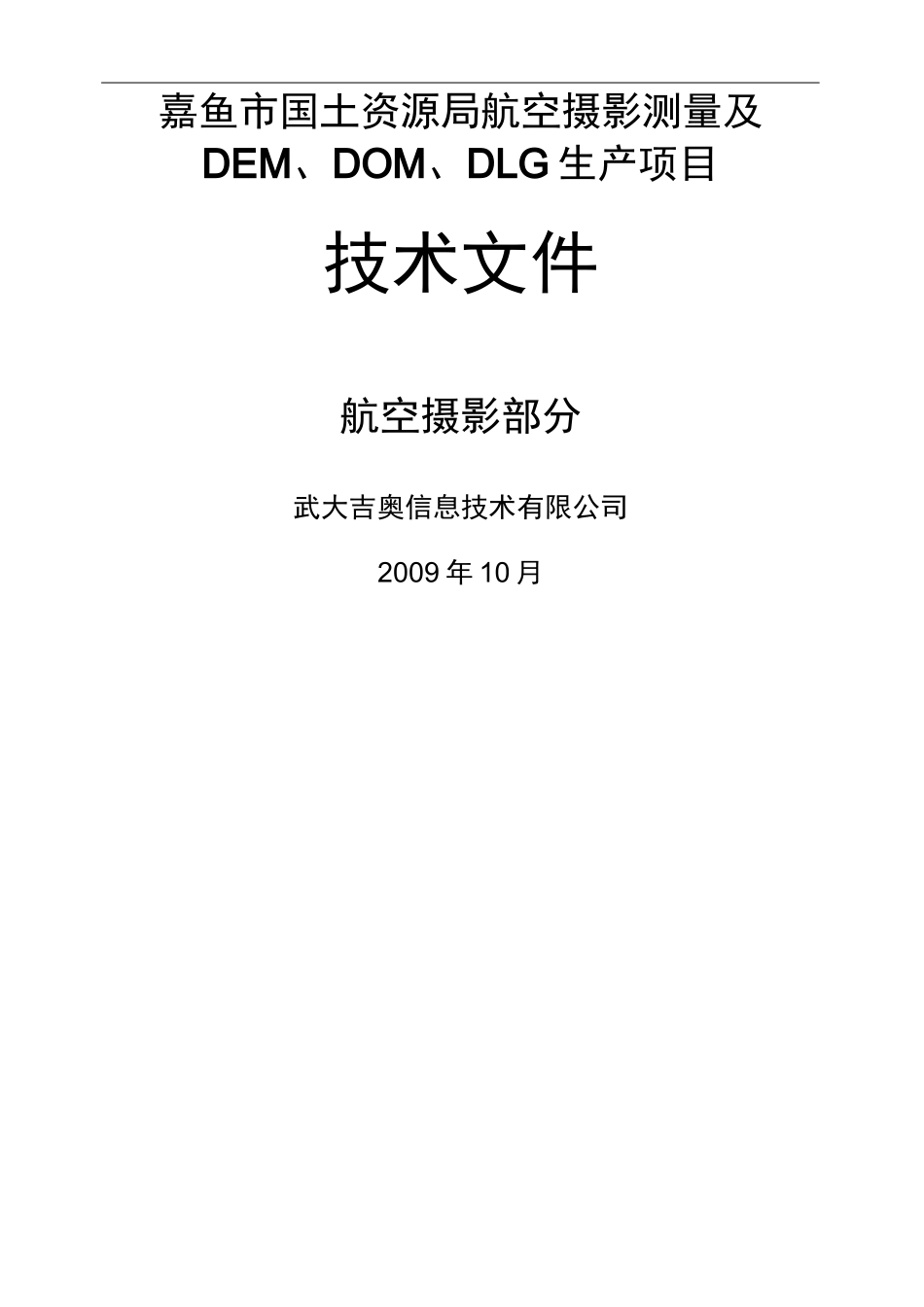

嘉鱼市国土资源局航空摄影测量及DEM、DOM、DLG生产项目技术文件航空摄影部分武大吉奥信息技术有限公司2009年10月1航摄技术文件错误！未指定书签。1.1技术说明错误！未指定书签。1.1.1含惯导的ADS40技术路线错误！未指定书签。1.1.2不含惯导的DMC技术路线错误！未指定书签。1.1.3传统彩色胶片相机技术路线错误！未指定书签1.1.4作业流程错误！未指定书签1.2技术方案错误！未指定书签。1.2.1主要工作内容错误！未指定书签1.2.2技术依据错误！未指定书签1.2.3测区概况错误！未指定书签1.2.4成图规格错误！未指定书签1.2.5航空摄影错误！未指定书签1航摄技术文件1.1技术说明1・1・1含惯导的ADS40技术路线ADS40是由全球著名的摄影测量公司徕卡公司开发的线阵列推扫式摄影系统，它高度集成了高精度全球定位系统（GPS）和惯性测量单元（IMU）,其中高精度全球定位系统与地面基站GPS或精密星历数据联合解算后能够以2HZ频率提供高精度绝对坐标，具有长时低频高精度特点；惯性测量单元能够以200HZ频率记录航摄仪相对位置和高精度姿态数据，具有短时高频高精度的特点，两者紧密集成能够有效补偿彼此的系统误差，利用ADS40进行航空摄影，可以为每条扫描线产生准确的外方位元素。而利用摄影测量技术成图的关键技术是如何获取精确的影像外方位元素以恢复摄影时的立体状态，使用ADS40航摄系统进行航摄，一方面可以直接获取高清晰、高品质、高分辨率、多光谱数字航摄影像，另一方面能够获取每一条扫描影像的外方位元素，这样在影像后处理过程中只需结合精密卫星星历或GPS同步观测数据就能够得到准确的外方位元素，从而恢复整条航带摄影时的立体构像；空三加密处理时只需要在加密分区四角和中心加测像片控制点就可以保证影像空三加密精度，大大减少外业像控点数量，同时ADS40基高比较大，高程量测精度高，也可以成倍地减少外业高程控制点测量工作，有效缩短成图周期。4采用ADS40实施航摄的总体技术步骤包括资料收集和空域申请、POS辅助航空摄影、像片控制测量、航摄内业四个部分。首先，根据合同要求收集测区必要的控制，地形图分幅图名，市行政划分，主要交通干线等资料以及航空摄影空域申请资料，再根据空域申请资料办理航空摄影批文及调机手续；其次，按甲方确定的重叠度要求，采用ADS40数码航空摄影系统对嘉鱼市全境实施影像地面分辨率为15厘米的航空摄影。在摄影同时POS按不同频率记录航摄仪的位置和姿态数据，将此数据与两个以上GPS基站同步观测数据或同步精密星历数据联合解算来获得每张像片精确外方位元素数据。再次，在完成测区航空摄影及后处理解算后，根据POS辅助空三的像控要求，对加密分区实施像片控制测量。在进行像片控制测量的同时利用ADS40配套的GPro系统构建项目工程，下载数据，联合GPS同步观测记录或精密星历数据对POS数据进行联合解算，获取每套扫描线准确的外方位元素，再进行自动点匹配工作，纠正影像得到L1级影像，划分加密分区，制作像控片实施像控测量，利用Orima软件完成空三加密，在空三加密精度满足规范要求后利用LPS或我公司自主开发的全数字摄影测量工作站采集和编辑地形特征点、特征线和高程数据，构TIN和质检，生成DEM数据；同时利用自主研发的匀光软件Geodoging对L1级像片进行匀光；利用DEM数据对匀光后的影像进行正射纠正，勾绘航带拼接线完成影像拼接，按成果分幅和挂图要求完成裁图，再次利用LPS或公司自主开发的全数字摄影测量工作站进行数据生产，制作数字线划图。1・1・2不含惯导的DMC技术路线航摄外业采用数码相机DMC对全摄区进行数码航空摄影。除航空摄影工作外，成图部分采用航测法与全野外实测相结合的作业方法进行。航测法是指先航摄并采用先进的全数字摄影测量系统进行DLG数据生产；再通过全野外实测法利用先进的实时RTKGPS测量定位以及全站仪对新增地物和立体模型不清晰地物以及高程注记点等进行全野外实测形成DLG数据。即航空摄影、基础控制测量、像片控制测量、空三加密工作结束后在MicroStation制图软件平台上利用美国Intergraph公司的SSK全数字摄影测量工作站进行全要素数据采集，并按制定好的线型库、符号库对全要素地形图进行初编、回放。全野...
