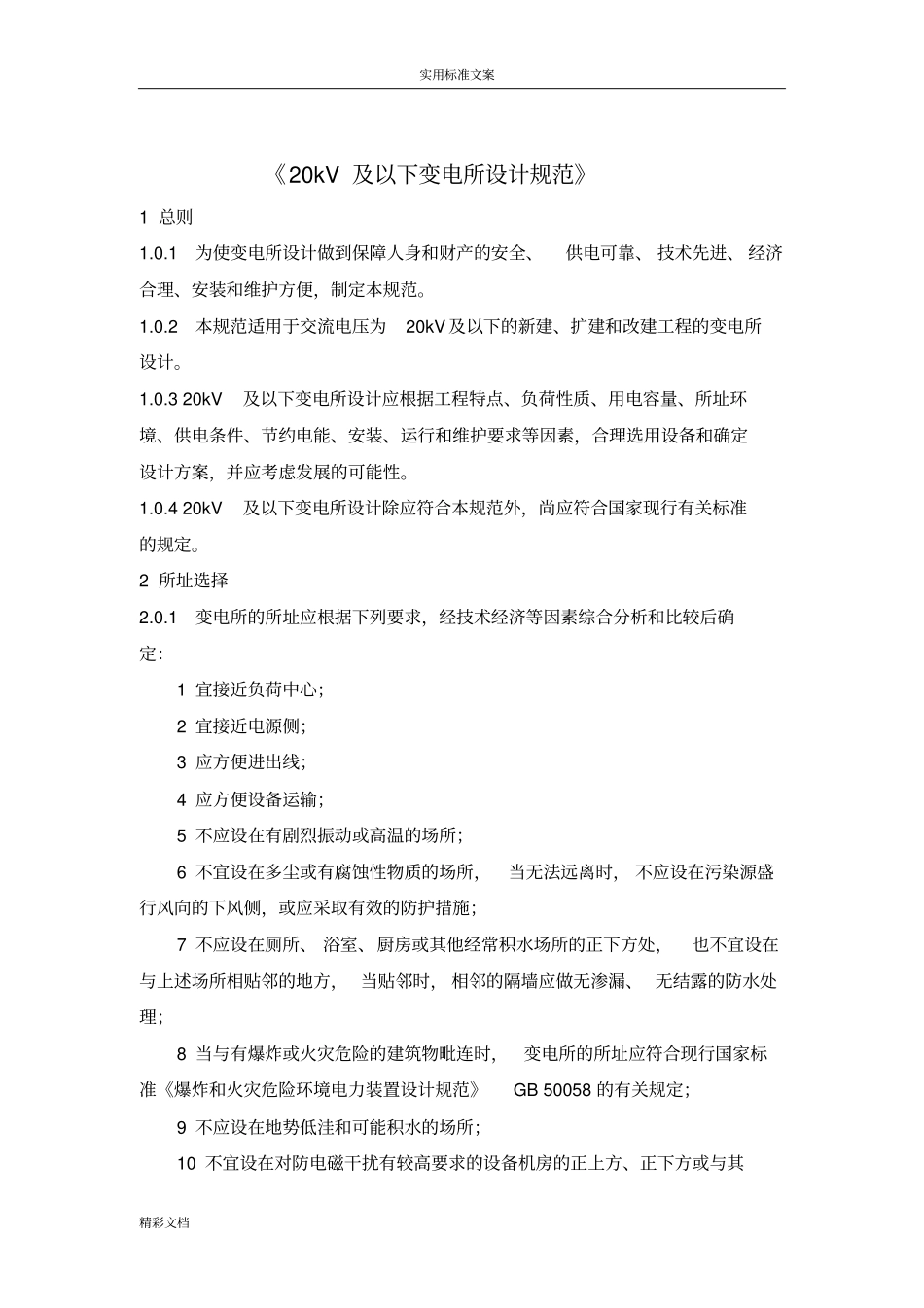

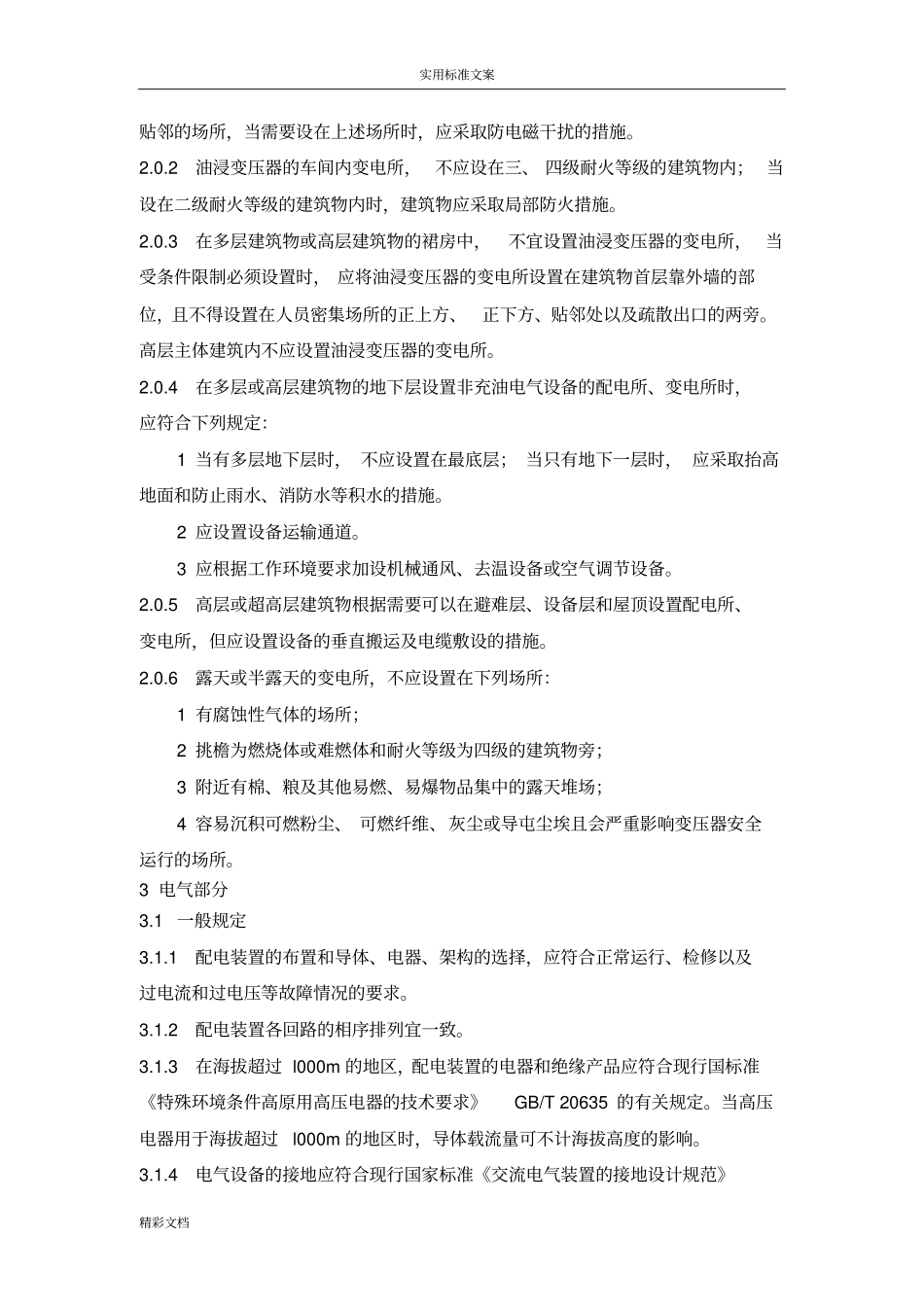

实用标准文案精彩文档《20kV及以下变电所设计规范》1总则1.0.1为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。1.0.2本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。1.0.320kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。1.0.420kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。2所址选择2.0.1变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1宜接近负荷中心；2宜接近电源侧；3应方便进出线；4应方便设备运输；5不应设在有剧烈振动或高温的场所；6不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058的有关规定；9不应设在地势低洼和可能积水的场所；10不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其实用标准文案精彩文档贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。2.0.2油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。2.0.3在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。高层主体建筑内不应设置油浸变压器的变电所。2.0.4在多层或高层建筑物的地下层设置非充油电气设备的配电所、变电所时，应符合下列规定：1当有多层地下层时，不应设置在最底层；当只有地下一层时，应采取抬高地面和防止雨水、消防水等积水的措施。2应设置设备运输通道。3应根据工作环境要求加设机械通风、去温设备或空气调节设备。2.0.5高层或超高层建筑物根据需要可以在避难层、设备层和屋顶设置配电所、变电所，但应设置设备的垂直搬运及电缆敷设的措施。2.0.6露天或半露天的变电所，不应设置在下列场所：1有腐蚀性气体的场所；2挑檐为燃烧体或难燃体和耐火等级为四级的建筑物旁；3附近有棉、粮及其他易燃、易爆物品集中的露天堆场；4容易沉积可燃粉尘、可燃纤维、灰尘或导屯尘埃且会严重影响变压器安全运行的场所。3电气部分3.1一般规定3.1.1配电装置的布置和导体、电器、架构的选择，应符合正常运行、检修以及过电流和过电压等故障情况的要求。3.1.2配电装置各回路的相序排列宜一致。3.1.3在海拔超过l000m的地区，配电装置的电器和绝缘产品应符合现行国标准《特殊环境条件高原用高压电器的技术要求》GB/T20635的有关规定。当高压电器用于海拔超过l000m的地区时，导体载流量可不计海拔高度的影响。3.1.4电气设备的接地应符合现行国家标准《交流电气装置的接地设计规范》实用标准文案精彩文档GB/T50065和《低压电气装置》（或《建筑物电气装置》）GB/T16895系列标准的有关规定。3.2主接线3.2.1配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。当对供电连续性要求很高时，高压母线可采用分段单母线带旁路母线或双母线的接线。3.2.2配电所专用电源线的进线开关宜采用断路器或负荷开关－熔断器组合电器。当进线无继电保护和自动装置要求且无须带负荷操作时，可采用隔离开关或隔离触头。3.2.3配电所的非专用电源线的进线侧，应装设断路器或负荷开关－熔断器组合电器。3.2.4从同一用电单位的总配电所以放射式向分配电所供电时，分配电所的进线开关宜采用隔离开关或隔离触头。当分配电所的进线需要带负荷操作、有继电保护、有自动装置要求时，分配电所的进线开关应采用断路器。3.2.5配电所母线的分段开关宜采用断路器；当不需...
