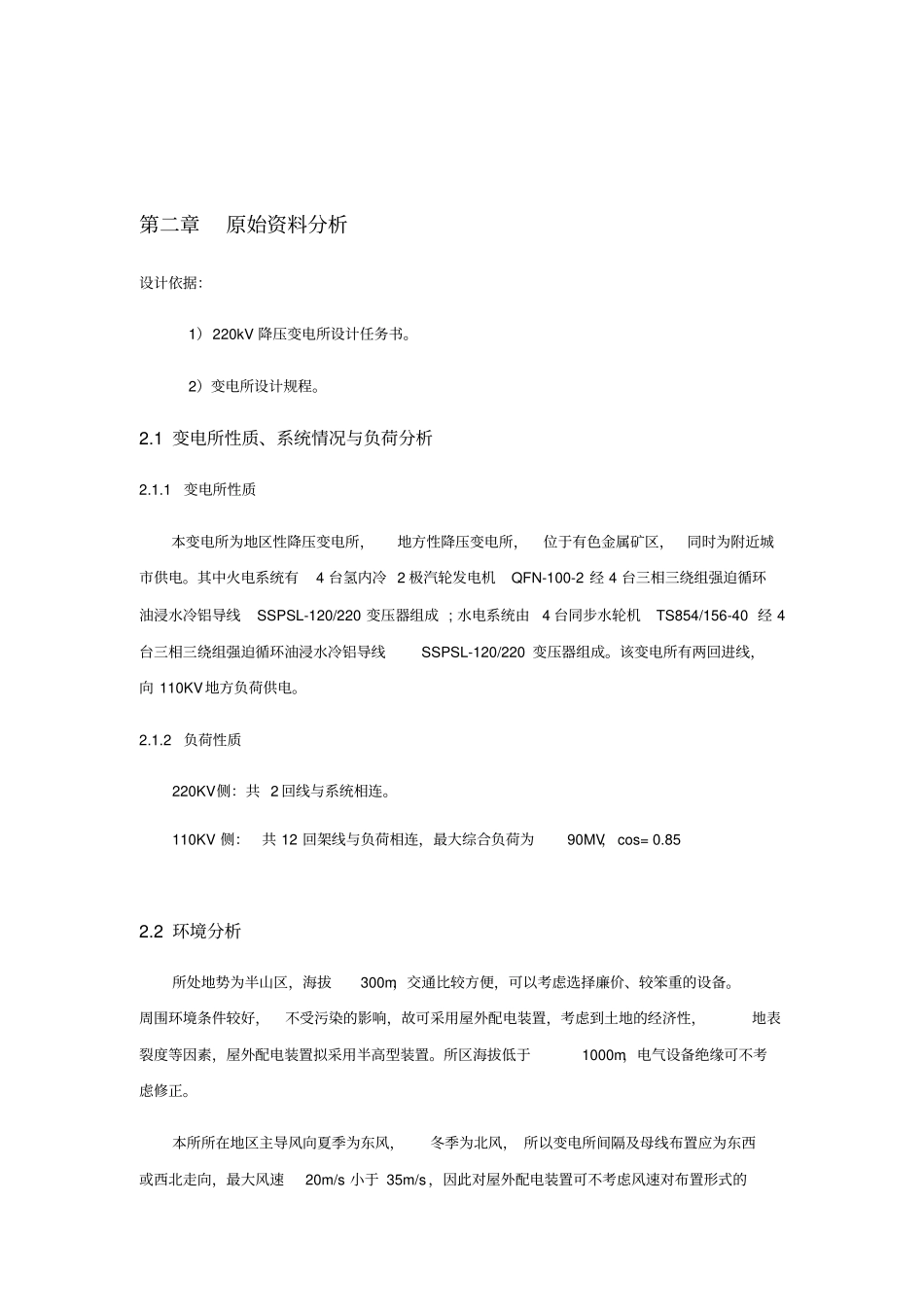

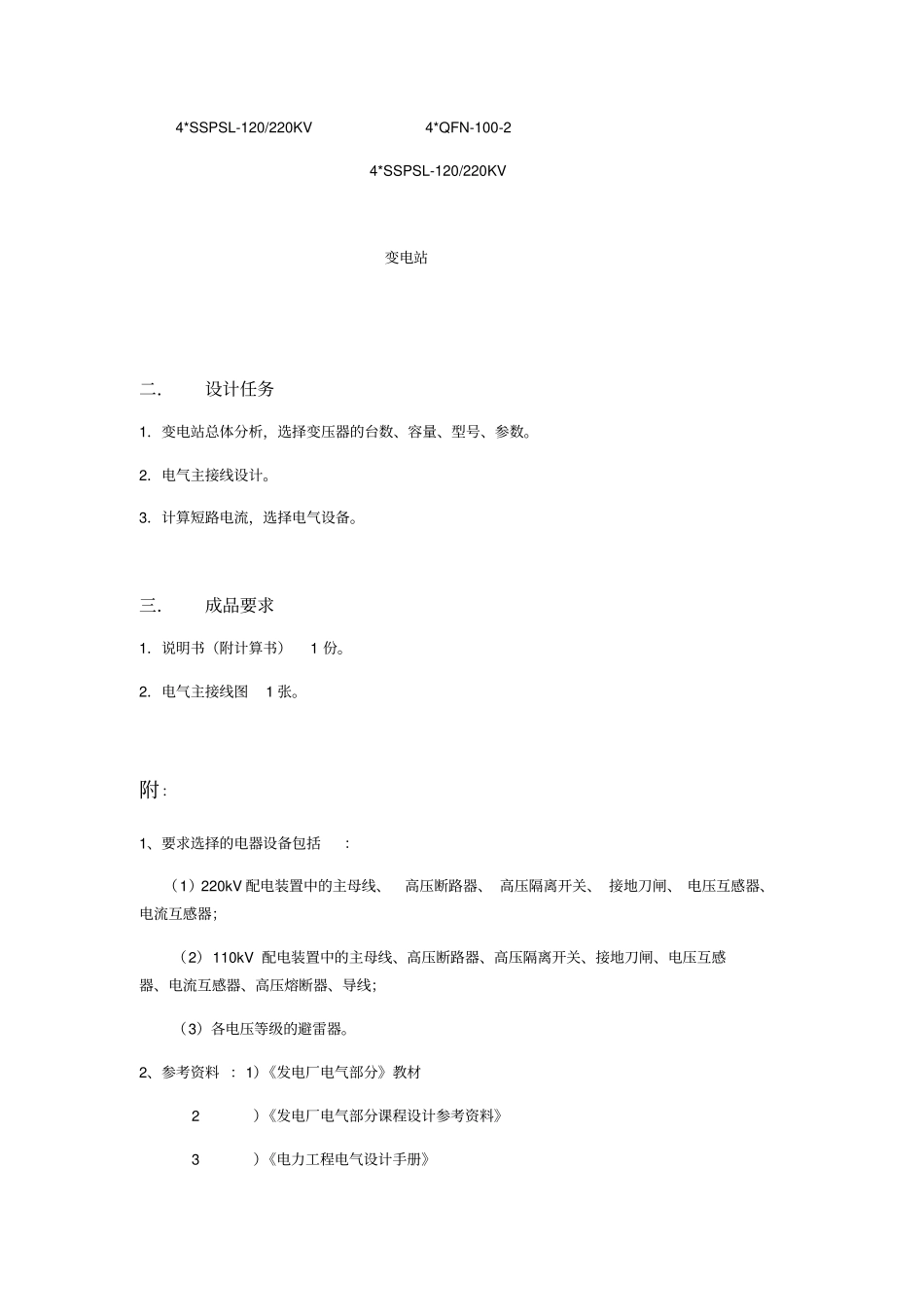

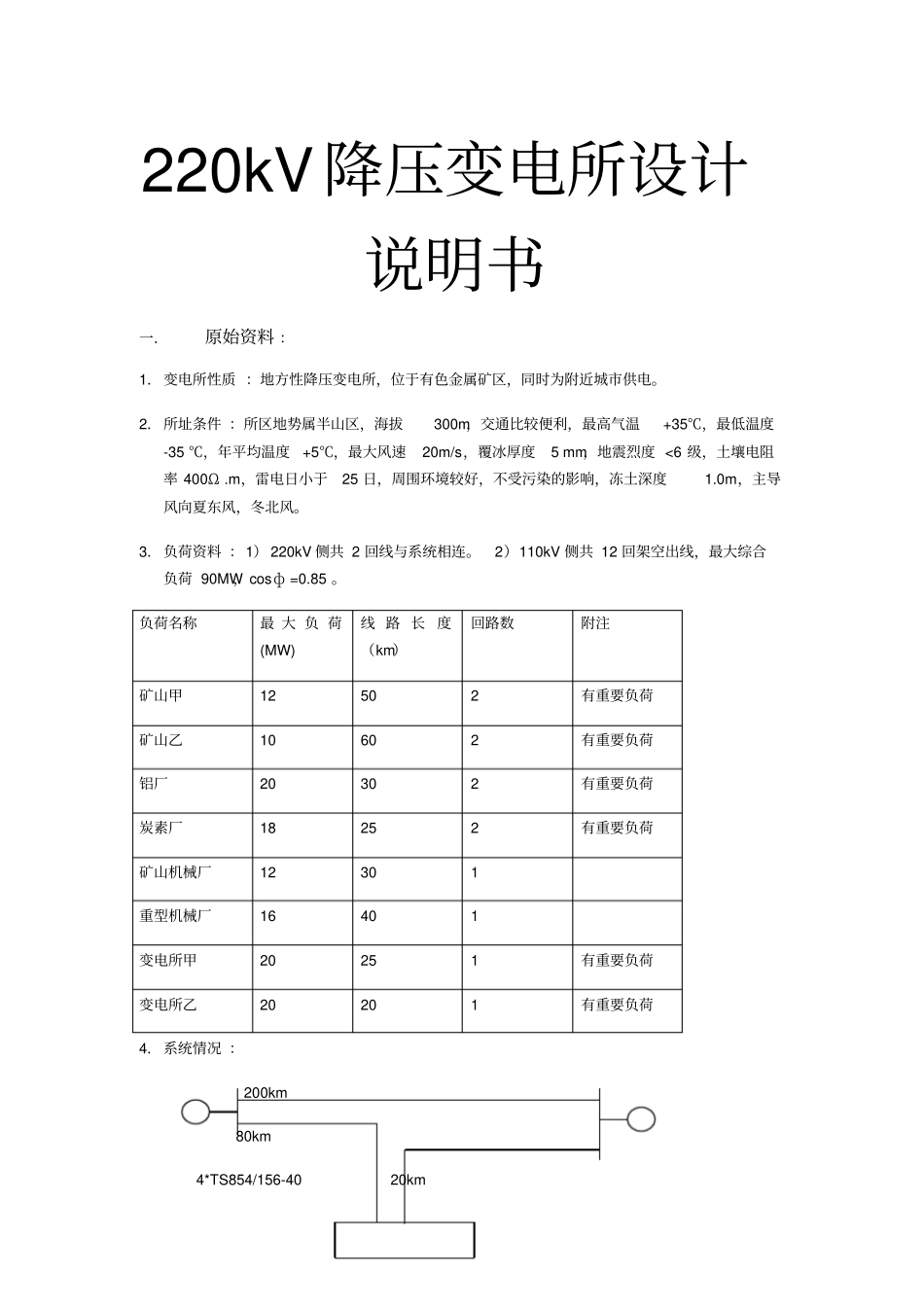

220kV降压变电所设计说明书一．原始资料：1．变电所性质：地方性降压变电所，位于有色金属矿区，同时为附近城市供电。2．所址条件：所区地势属半山区，海拔300m，交通比较便利，最高气温+35℃，最低温度-35℃，年平均温度+5℃，最大风速20m/s，覆冰厚度5mm，地震烈度<6级，土壤电阻率400Ω.m，雷电日小于25日，周围环境较好，不受污染的影响，冻土深度1.0m，主导风向夏东风，冬北风。3．负荷资料：1）220kV侧共2回线与系统相连。2）110kV侧共12回架空出线，最大综合负荷90MW，cosф=0.85。负荷名称最大负荷(MW)线路长度（km）回路数附注矿山甲12502有重要负荷矿山乙10602有重要负荷铝厂20302有重要负荷炭素厂18252有重要负荷矿山机械厂12301重型机械厂16401变电所甲20251有重要负荷变电所乙20201有重要负荷4．系统情况：200km80km4*TS854/156-4020km4*SSPSL-120/220KV4*QFN-100-24*SSPSL-120/220KV变电站二．设计任务1．变电站总体分析，选择变压器的台数、容量、型号、参数。2．电气主接线设计。3．计算短路电流，选择电气设备。三．成品要求1．说明书（附计算书）1份。2．电气主接线图1张。附：1、要求选择的电器设备包括：（1）220kV配电装置中的主母线、高压断路器、高压隔离开关、接地刀闸、电压互感器、电流互感器；（2）110kV配电装置中的主母线、高压断路器、高压隔离开关、接地刀闸、电压互感器、电流互感器、高压熔断器、导线；（3）各电压等级的避雷器。2、参考资料：1）《发电厂电气部分》教材2）《发电厂电气部分课程设计参考资料》3）《电力工程电气设计手册》第二章原始资料分析设计依据：1）220kV降压变电所设计任务书。2）变电所设计规程。2.1变电所性质、系统情况与负荷分析2.1.1变电所性质本变电所为地区性降压变电所，地方性降压变电所，位于有色金属矿区，同时为附近城市供电。其中火电系统有4台氢内冷2极汽轮发电机QFN-100-2经4台三相三绕组强迫循环油浸水冷铝导线SSPSL-120/220变压器组成;水电系统由4台同步水轮机TS854/156-40经4台三相三绕组强迫循环油浸水冷铝导线SSPSL-120/220变压器组成。该变电所有两回进线，向110KV地方负荷供电。2.1.2负荷性质220KV侧：共2回线与系统相连。110KV侧：共12回架线与负荷相连，最大综合负荷为90MV，cos=0.852.2环境分析所处地势为半山区，海拔300m，交通比较方便，可以考虑选择廉价、较笨重的设备。周围环境条件较好，不受污染的影响，故可采用屋外配电装置，考虑到土地的经济性，地表裂度等因素，屋外配电装置拟采用半高型装置。所区海拔低于1000m，电气设备绝缘可不考虑修正。本所所在地区主导风向夏季为东风，冬季为北风，所以变电所间隔及母线布置应为东西或西北走向，最大风速20m/s小于35m/s，因此对屋外配电装置可不考虑风速对布置形式的影响。地区最高温度+30℃，最低气温-35℃，可以考虑在冬季时对变压器油加热，防止变压器等设备被冻坏。地震裂度小于6级，无需特殊设计。雷电日小于25日，对防雷也无需特殊考虑。冻土深度1m，接地装置必须深入0.6m以下，才能可靠接地。第三章主接线方案的拟定及主变压器的确定3.1主接线选择：主接线的确定对变电所本身运行的可靠性、灵活性、经济性密切相关，并且对电气设备选择、配电装置布置，继电保护和控制方式的拟定有较大的影响。根据变电所在电力系统中的地位、回路数、设备特点及负荷性质等条件确定，并在满足运行可靠性，简单灵活，操作方便和节约投资等要求，有扩建的还应在布置上为过渡到最终接线准备条件。3.1.1、主接线的设计原则1、考虑变电所在电力系统中的地位和作用。2、考虑近期和远期的发展规模。3、考虑负荷的重要性分级和出线回数多少对主接线的影响。4、考虑主变台数对主接线的影响。5、考虑备用容量的有无和大小对主接线的影响。3.1.2主接线设计的基本要求①可靠性。所谓可靠性是指主接线能可靠的工作，以保证对用户不间断的供电。衡量可靠性的客观标准是运行实践。评价主接线可靠性的标志是：a、断路器检修时是否影响供电；b、线路、断路器、母线故障和检修时，停运时间的长短，以及能否保证对重要用户的供电；c、变电所全部停电的可能性；d、有些国家...
