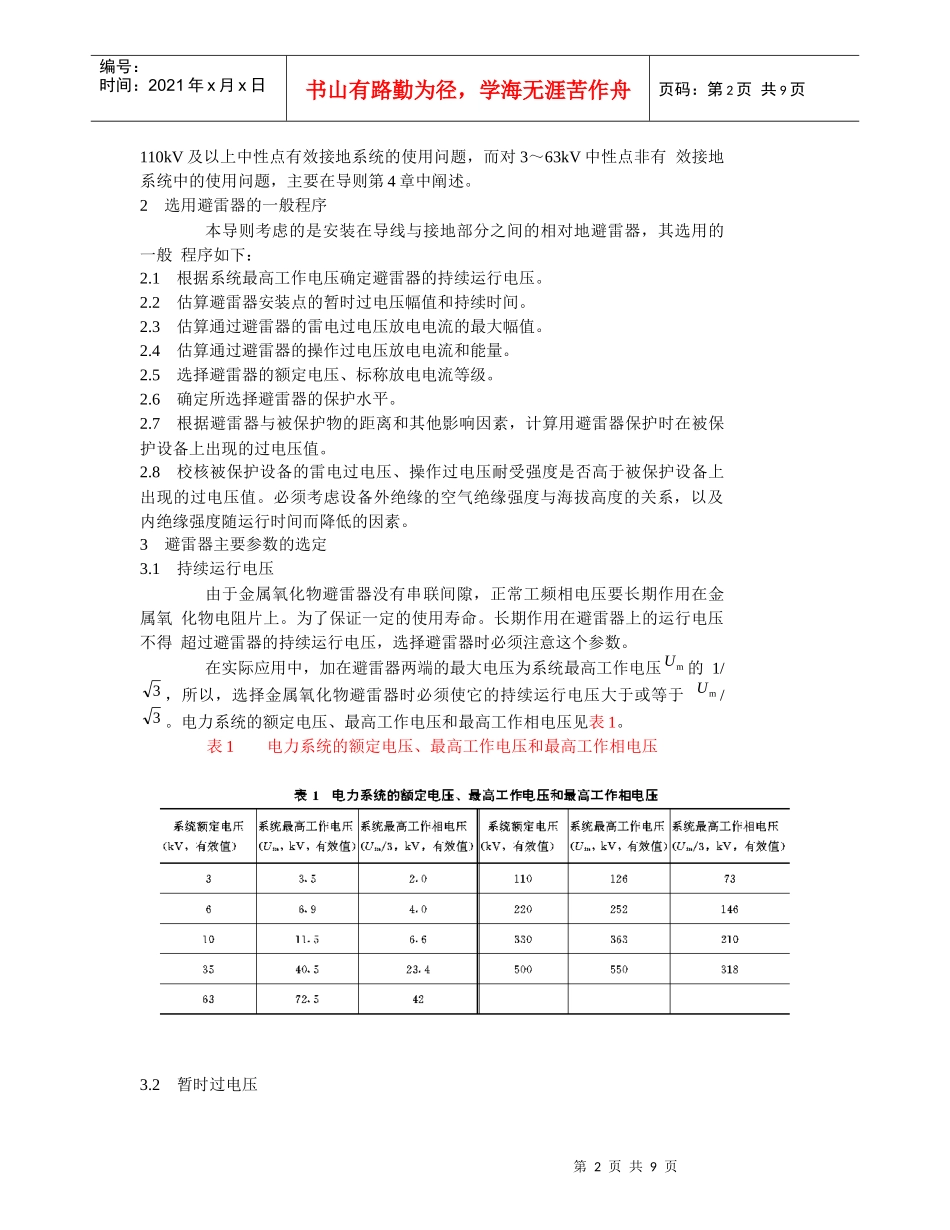

3-500KV交流电力系统金属氧化物避雷器使用条件_第2页
2/9

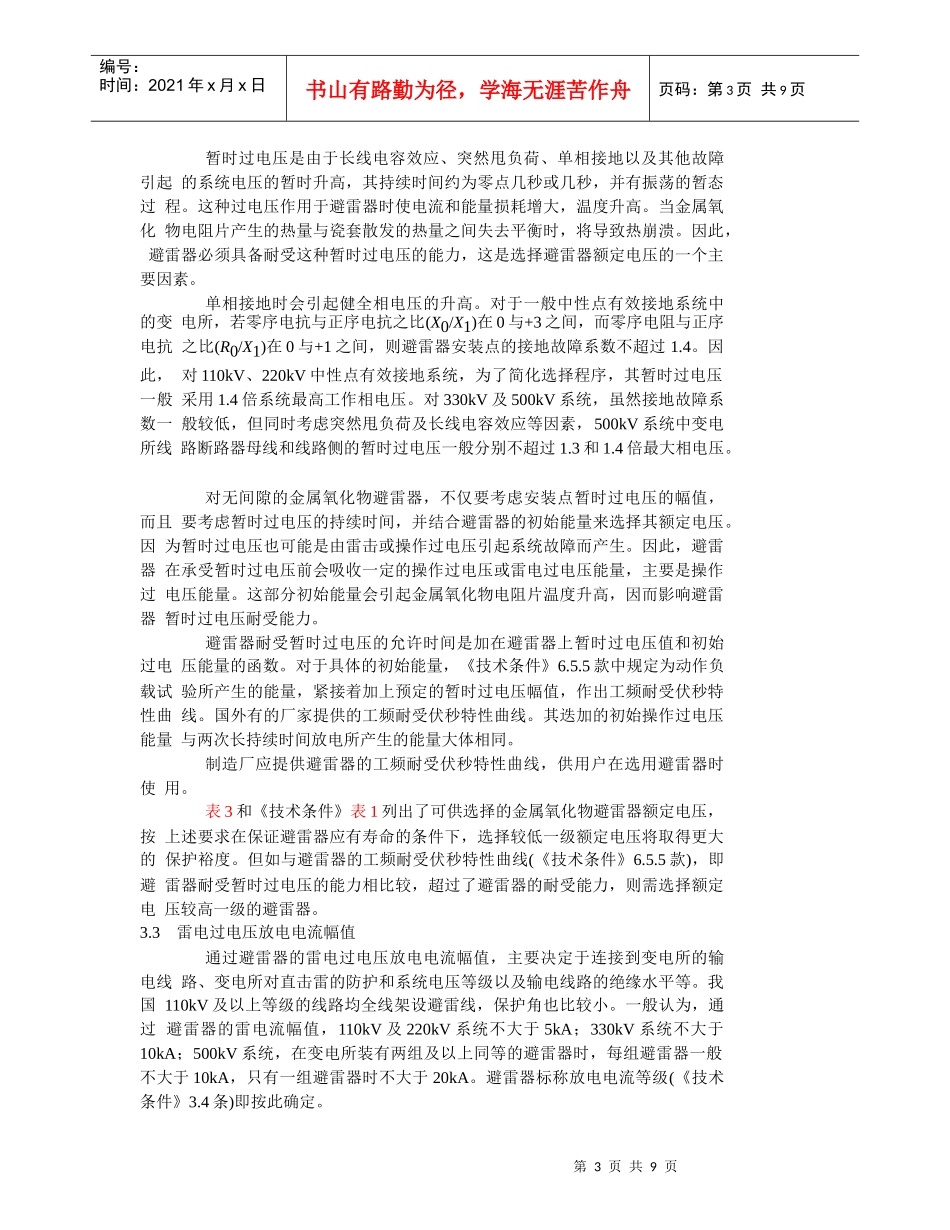

3-500KV交流电力系统金属氧化物避雷器使用条件_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页3~500kV交流电力系统金属氧化物避雷器使用导则SD177-86中华人民共和国水利电力部关于颁发《3~500kV交流电力系统金属氧化物避雷器技术条件》和《3~500kV交流电力系统金属氧化物避雷器使用导则》的通知(86)水电技字第55号现颁发《3~500kV交流电力系统金属氧化物避雷器技术条件》(SD176—86)和《3~500kV交流电力系统金属氧化物避雷器使用导则》(SD177—86),自1986年12月1日起施行。该《技术条件》和《使用导则》,系参照国际电工委员会(IEC)有关标准文件并按我国目前金属氧化物避雷器制造和电网情况所制订,是选用和鉴定国产避雷器的技术依据,也是选用进口避雷器的参照文件。施行中的问题和意见,请告北京清河电力科学研究院高压所水利电力部避雷器标准化技术委员会秘书处。1985年8月25日1引言金属氧化物避雷器是用以保护电气设备免受各种过电压危害的保护设备。与过去常规使用的普通和磁吹阀式避雷器(电阻片的主要原料为碳化硅)相比,由于以金属氧化物为主要原料的电阻片具有优异的非线性伏安特性,可以不需要串联间隙。因此,保护特性仅有冲击电流通过时的残压,没有因间隙击穿特性变化所造成的复杂影响。这种电阻片因冲击电流波头时间减小而导致残压增加的特性,也比碳化硅阀片平稳,陡波响应特性很好。金属氧化物避雷器没有工频续流,因而也没有灭弧问题。它的电阻片单位体积吸收能量大,还可以并联使用,使能量吸收能力成倍提高,在保护超高压长距离输电系统和大容量的电容器组时特别有利。另一方面,由于金属氧化物避雷器没有串联间隙,电阻片不仅要承受雷电过电压和操作过电压,还要耐受正常的持续相电压和暂时过电压,因而存在着在这些电压作用下的老化、寿命和热稳定问题。此外,在某些情况下,如避雷器和邻近物体间的杂散电容,以及污秽等因素引起电压沿避雷器分布不均匀时,将造成避雷器的局部过热。因此,在使用中考虑的问题与常规的以碳化硅为主要原料的避雷器有所不同,需要加以注意。本使用导则是配合部标准SD176—86《3~500kV交流电力系统金属氧化物避雷器技术条件》(以下简称《技术条件》)而制定的,针对金属氧化物避雷器的特点,阐述使用中应考虑的问题。应该指出,目前这类避雷器主要用于110kV及以上中性点有效接地系统。对于6~63kV中性点非有效接地系统,由于运行条件、性能、价格等问题,一般只用于有特殊保护要求的场合。因此,本导则主要针对第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页110kV及以上中性点有效接地系统的使用问题,而对3~63kV中性点非有效接地系统中的使用问题,主要在导则第4章中阐述。2选用避雷器的一般程序本导则考虑的是安装在导线与接地部分之间的相对地避雷器,其选用的一般程序如下:2.1根据系统最高工作电压确定避雷器的持续运行电压。2.2估算避雷器安装点的暂时过电压幅值和持续时间。2.3估算通过避雷器的雷电过电压放电电流的最大幅值。2.4估算通过避雷器的操作过电压放电电流和能量。2.5选择避雷器的额定电压、标称放电电流等级。2.6确定所选择避雷器的保护水平。2.7根据避雷器与被保护物的距离和其他影响因素,计算用避雷器保护时在被保护设备上出现的过电压值。2.8校核被保护设备的雷电过电压、操作过电压耐受强度是否高于被保护设备上出现的过电压值。必须考虑设备外绝缘的空气绝缘强度与海拔高度的关系,以及内绝缘强度随运行时间而降低的因素。3避雷器主要参数的选定3.1持续运行电压由于金属氧化物避雷器没有串联间隙,正常工频相电压要长期作用在金属氧化物电阻片上。为了保证一定的使用寿命。长期作用在避雷器上的运行电压不得超过避雷器的持续运行电压,选择避雷器时必须注意这个参数。在实际应用中,加在避雷器两端的最大电压为系统最高工作电压的1/,所以,选择金属氧化物避雷器时必须使它的持续运行电压大于或等于/。电力系统的额定电压、最高工作电压和最高工作相电压见表1。表1电力系统的额定电压、最高工作电压和最高工作相电压3.2暂时过电压Um3Um3第3页共9页第2页共9...
