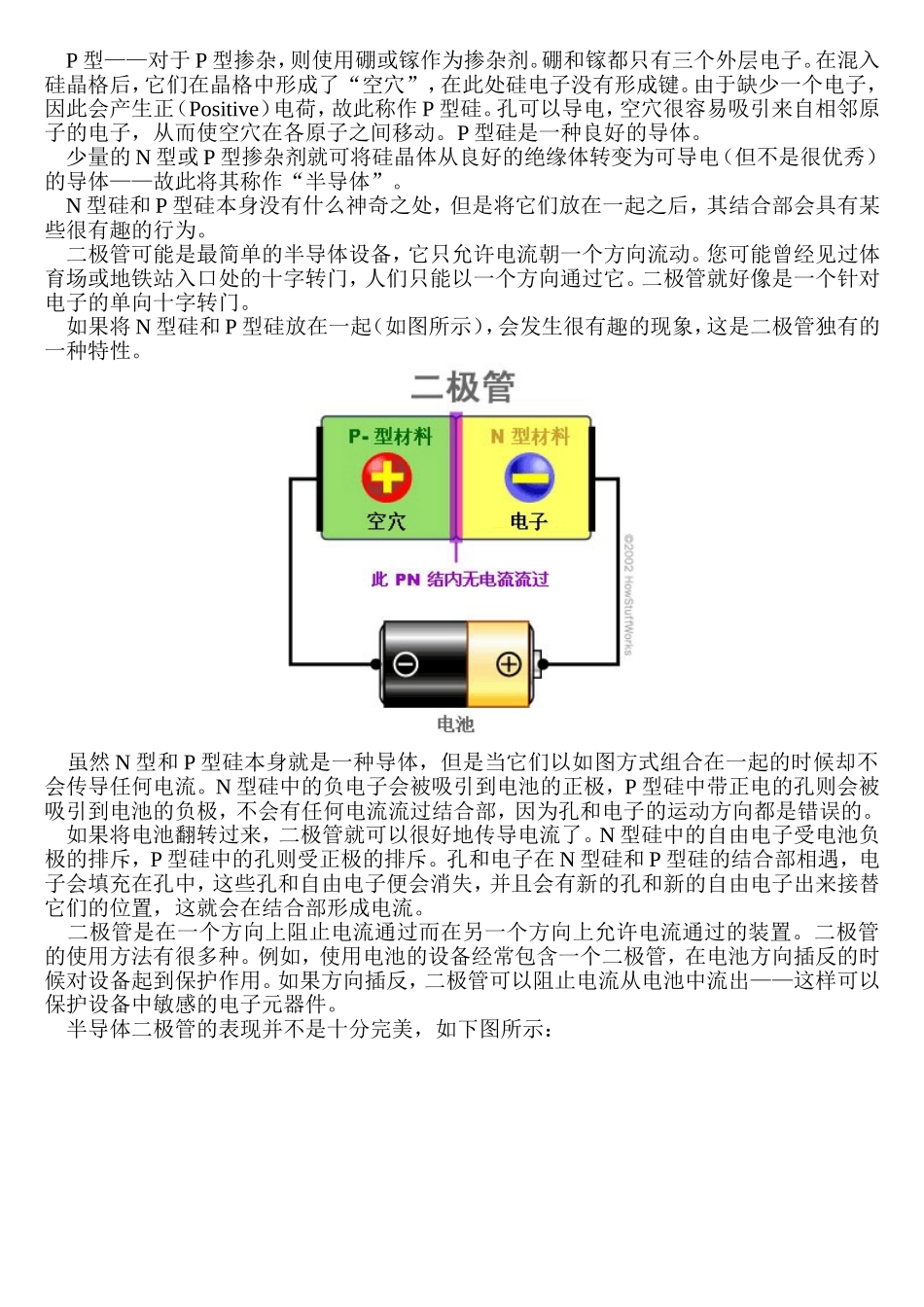

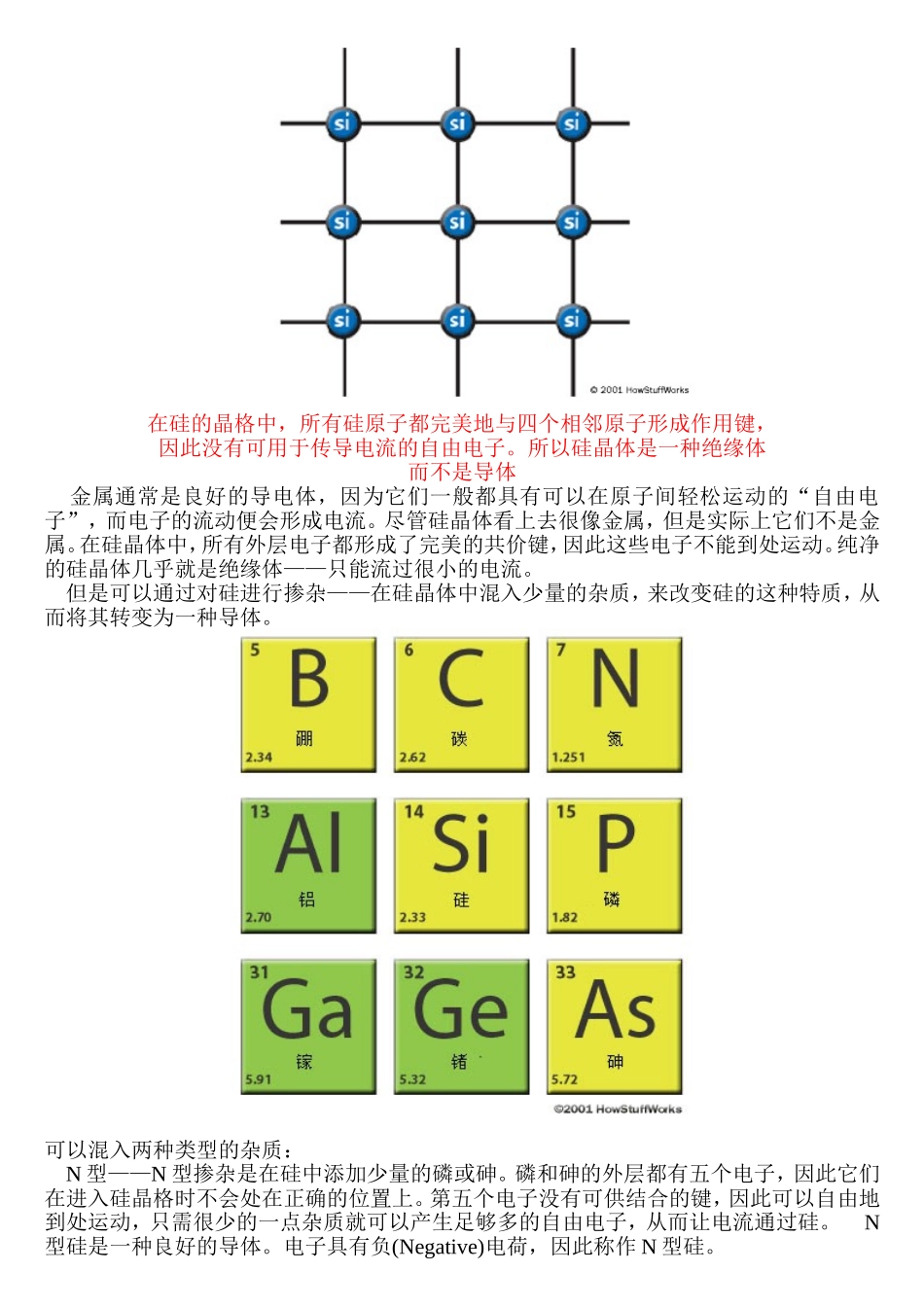

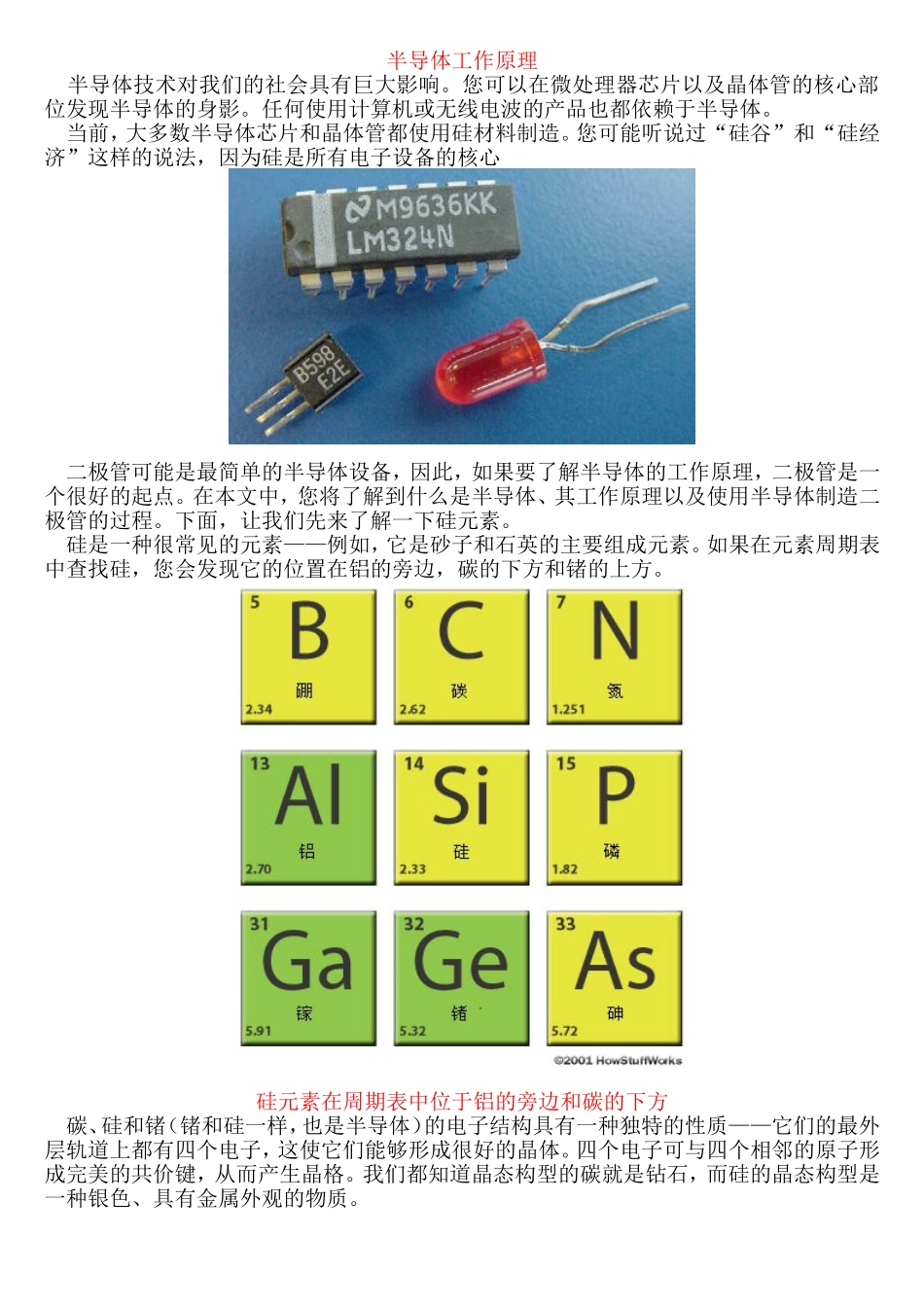

半导体工作原理半导体技术对我们的社会具有巨大影响。您可以在微处理器芯片以及晶体管的核心部位发现半导体的身影。任何使用计算机或无线电波的产品也都依赖于半导体。当前，大多数半导体芯片和晶体管都使用硅材料制造。您可能听说过“硅谷”和“硅经济”这样的说法，因为硅是所有电子设备的核心二极管可能是最简单的半导体设备，因此，如果要了解半导体的工作原理，二极管是一个很好的起点。在本文中，您将了解到什么是半导体、其工作原理以及使用半导体制造二极管的过程。下面，让我们先来了解一下硅元素。硅是一种很常见的元素——例如，它是砂子和石英的主要组成元素。如果在元素周期表中查找硅，您会发现它的位置在铝的旁边，碳的下方和锗的上方。硅元素在周期表中位于铝的旁边和碳的下方碳、硅和锗（锗和硅一样，也是半导体）的电子结构具有一种独特的性质——它们的最外层轨道上都有四个电子，这使它们能够形成很好的晶体。四个电子可与四个相邻的原子形成完美的共价键，从而产生晶格。我们都知道晶态构型的碳就是钻石，而硅的晶态构型是一种银色、具有金属外观的物质。在硅的晶格中，所有硅原子都完美地与四个相邻原子形成作用键，因此没有可用于传导电流的自由电子。所以硅晶体是一种绝缘体而不是导体金属通常是良好的导电体，因为它们一般都具有可以在原子间轻松运动的“自由电子”，而电子的流动便会形成电流。尽管硅晶体看上去很像金属，但是实际上它们不是金属。在硅晶体中，所有外层电子都形成了完美的共价键，因此这些电子不能到处运动。纯净的硅晶体几乎就是绝缘体——只能流过很小的电流。但是可以通过对硅进行掺杂——在硅晶体中混入少量的杂质，来改变硅的这种特质，从而将其转变为一种导体。可以混入两种类型的杂质：N型——N型掺杂是在硅中添加少量的磷或砷。磷和砷的外层都有五个电子，因此它们在进入硅晶格时不会处在正确的位置上。第五个电子没有可供结合的键，因此可以自由地到处运动，只需很少的一点杂质就可以产生足够多的自由电子，从而让电流通过硅。N型硅是一种良好的导体。电子具有负(Negative)电荷，因此称作N型硅。P型——对于P型掺杂，则使用硼或镓作为掺杂剂。硼和镓都只有三个外层电子。在混入硅晶格后，它们在晶格中形成了“空穴”，在此处硅电子没有形成键。由于缺少一个电子，因此会产生正（Positive）电荷，故此称作P型硅。孔可以导电，空穴很容易吸引来自相邻原子的电子，从而使空穴在各原子之间移动。P型硅是一种良好的导体。少量的N型或P型掺杂剂就可将硅晶体从良好的绝缘体转变为可导电（但不是很优秀）的导体——故此将其称作“半导体”。N型硅和P型硅本身没有什么神奇之处，但是将它们放在一起之后，其结合部会具有某些很有趣的行为。二极管可能是最简单的半导体设备，它只允许电流朝一个方向流动。您可能曾经见过体育场或地铁站入口处的十字转门，人们只能以一个方向通过它。二极管就好像是一个针对电子的单向十字转门。如果将N型硅和P型硅放在一起（如图所示），会发生很有趣的现象，这是二极管独有的一种特性。虽然N型和P型硅本身就是一种导体，但是当它们以如图方式组合在一起的时候却不会传导任何电流。N型硅中的负电子会被吸引到电池的正极，P型硅中带正电的孔则会被吸引到电池的负极，不会有任何电流流过结合部，因为孔和电子的运动方向都是错误的。如果将电池翻转过来，二极管就可以很好地传导电流了。N型硅中的自由电子受电池负极的排斥，P型硅中的孔则受正极的排斥。孔和电子在N型硅和P型硅的结合部相遇，电子会填充在孔中，这些孔和自由电子便会消失，并且会有新的孔和新的自由电子出来接替它们的位置，这就会在结合部形成电流。二极管是在一个方向上阻止电流通过而在另一个方向上允许电流通过的装置。二极管的使用方法有很多种。例如，使用电池的设备经常包含一个二极管，在电池方向插反的时候对设备起到保护作用。如果方向插反，二极管可以阻止电流从电池中流出——这样可以保护设备中敏感的电子元器件。半导体二极管的表现并不是十分完美，如下图所示：在反向连接的时候，理想的二极管应该阻止所有电流。而实际上二极...
