300MW机组进行原则性热力系统计算解读VIP免费

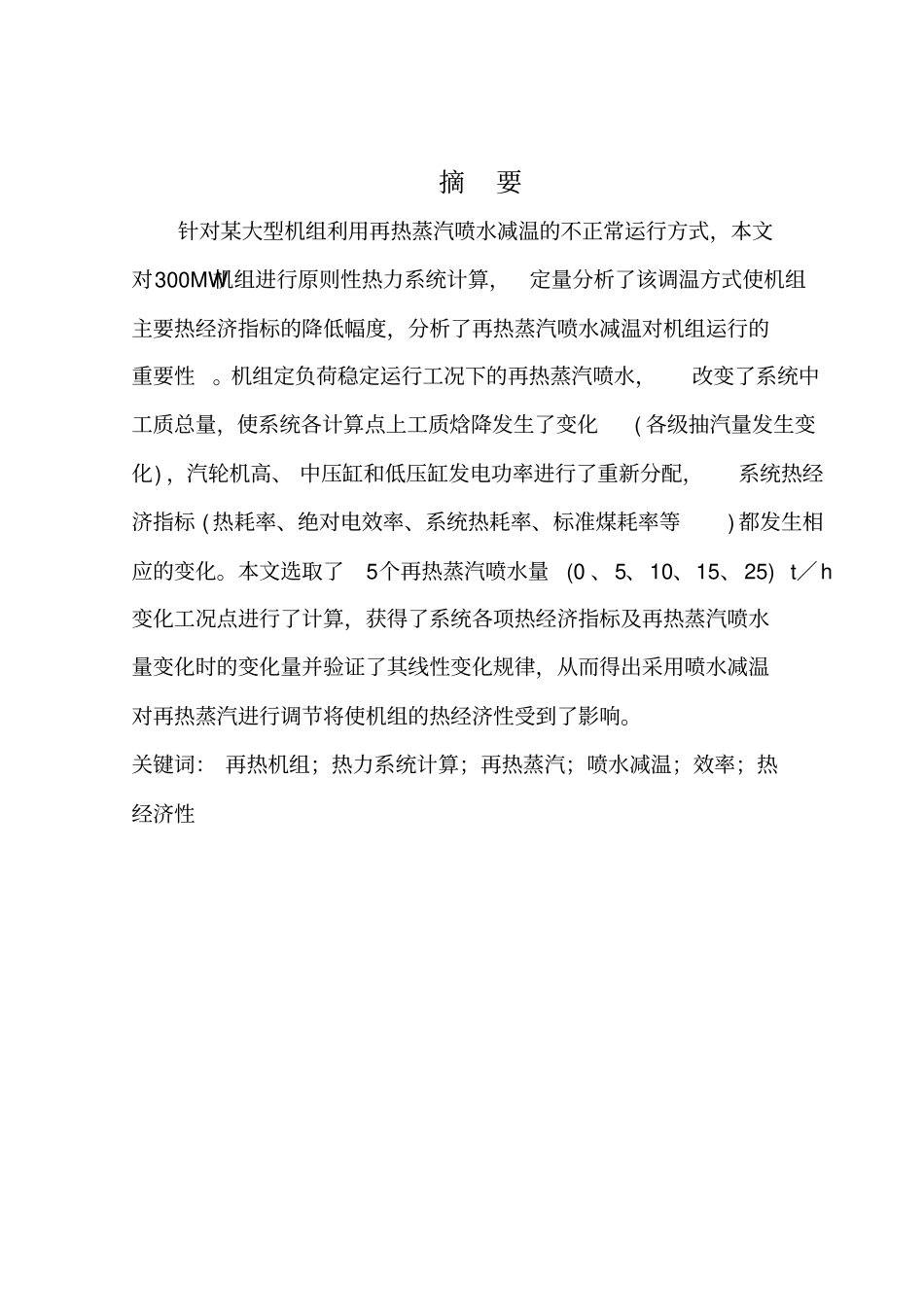

摘要针对某大型机组利用再热蒸汽喷水减温的不正常运行方式，本文对300MW机组进行原则性热力系统计算，定量分析了该调温方式使机组主要热经济指标的降低幅度，分析了再热蒸汽喷水减温对机组运行的重要性。机组定负荷稳定运行工况下的再热蒸汽喷水，改变了系统中工质总量，使系统各计算点上工质焓降发生了变化(各级抽汽量发生变化)，汽轮机高、中压缸和低压缸发电功率进行了重新分配，系统热经济指标(热耗率、绝对电效率、系统热耗率、标准煤耗率等)都发生相应的变化。本文选取了5个再热蒸汽喷水量(0、5、10、15、25)t／h变化工况点进行了计算，获得了系统各项热经济指标及再热蒸汽喷水量变化时的变化量并验证了其线性变化规律，从而得出采用喷水减温对再热蒸汽进行调节将使机组的热经济性受到了影响。关键词：再热机组；热力系统计算；再热蒸汽；喷水减温；效率；热经济性目录1.前言.........................................................................................................................................12.汽轮机概况...............................................................................................................................22.1机组概况............................................................................................................................22.2机组的主要技术参数........................................................................................................32.3额定工况下机组各回热抽汽参数......................................................................................43.锅炉概况.....................................................................................................................................53.1锅炉设备的作用及构成......................................................................................................53.2本锅炉设计有以下特点....................................................................................................53.3锅炉型式和参数................................................................................................................63.4其他数据整理....................................................................................................................64.机组原则性热力系统求解.......................................................................................................74.1额定工况下的原则性热力系统计算................................................................................84.1.1整理原始数据...............................................................................................................84.1.2整理过、再热蒸汽及排污扩容器计算点参数........................................................84.1.3全厂物质平衡............................................................................................................84.1.4计算汽轮机各段抽汽量Dj和凝汽流量Dc..............................................................94.1.5热经济指标计算......................................................................................................164.2非额定工况下的原则性热力系统计算..........................................................................174.2.1再热蒸汽喷水流量为Dzp............................................................................................174.2.2工况二再热蒸汽喷水流量Dzp=5t/h...................................................................254.2.3工况三再热蒸汽喷水流量Dzp=10t/h.................................................................274.2.4工况四再热蒸汽喷水流量Dzp...
