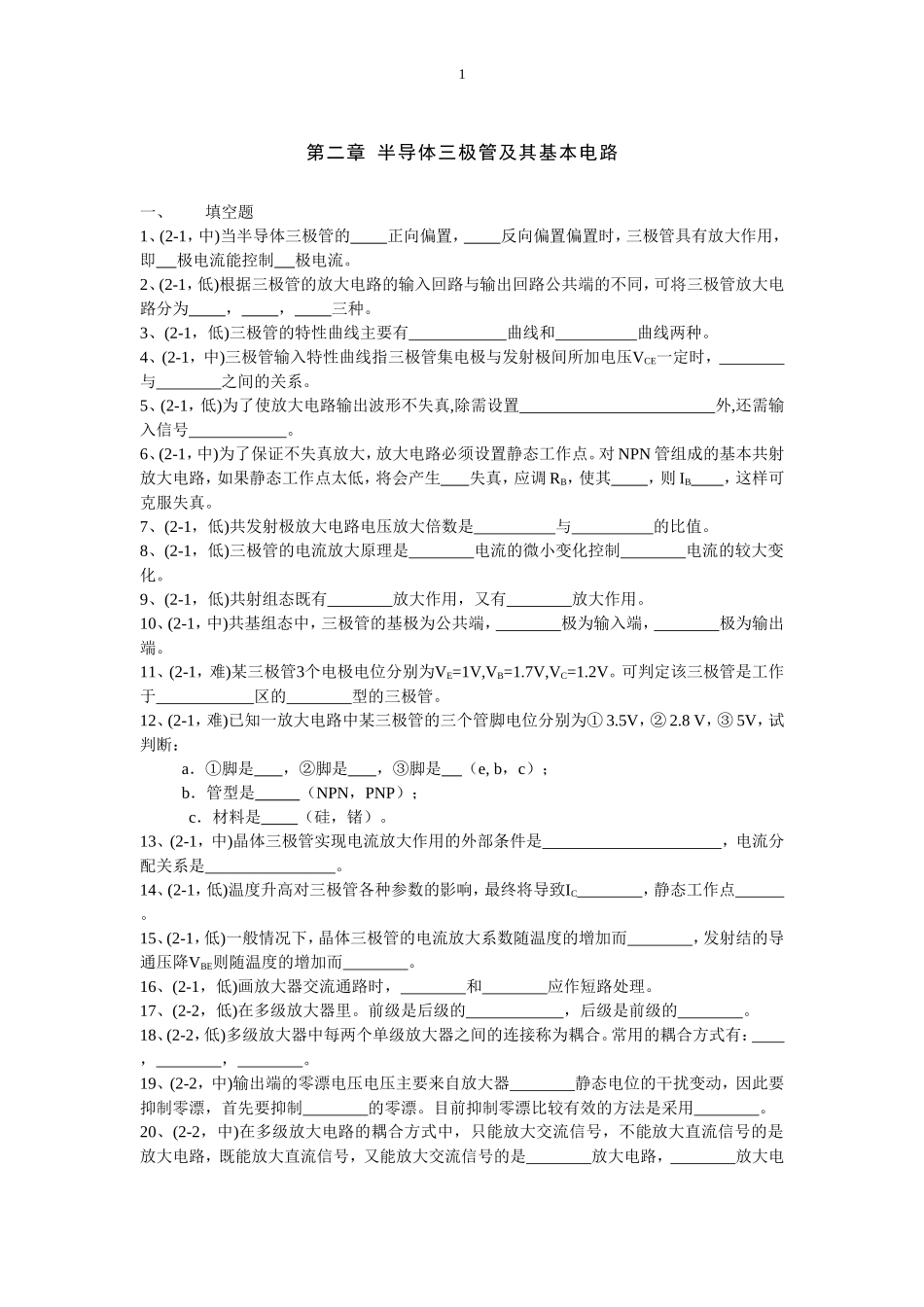

1第二章半导体三极管及其基本电路一、填空题1、(2-1，中)当半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。2、(2-1，低)根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。3、(2-1，低)三极管的特性曲线主要有曲线和曲线两种。4、(2-1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压VCE一定时，与之间的关系。5、(2-1，低)为了使放大电路输出波形不失真,除需设置外,还需输入信号。6、(2-1，中)为了保证不失真放大，放大电路必须设置静态工作点。对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调RB，使其，则IB，这样可克服失真。7、(2-1，低)共发射极放大电路电压放大倍数是与的比值。8、(2-1，低)三极管的电流放大原理是电流的微小变化控制电流的较大变化。9、(2-1，低)共射组态既有放大作用，又有放大作用。10、(2-1，中)共基组态中，三极管的基极为公共端，极为输入端，极为输出端。11、(2-1，难)某三极管3个电极电位分别为VE=1V,VB=1.7V,VC=1.2V。可判定该三极管是工作于区的型的三极管。12、(2-1，难)已知一放大电路中某三极管的三个管脚电位分别为①3.5V，②2.8V，③5V，试判断：a．①脚是，②脚是，③脚是（e,b，c）；b．管型是（NPN，PNP）；c．材料是（硅，锗）。13、(2-1，中)晶体三极管实现电流放大作用的外部条件是，电流分配关系是。14、(2-1，低)温度升高对三极管各种参数的影响，最终将导致IC，静态工作点。15、(2-1，低)一般情况下，晶体三极管的电流放大系数随温度的增加而，发射结的导通压降VBE则随温度的增加而。16、(2-1，低)画放大器交流通路时，和应作短路处理。17、(2-2，低)在多级放大器里。前级是后级的，后级是前级的。18、(2-2，低)多级放大器中每两个单级放大器之间的连接称为耦合。常用的耦合方式有：，，。19、(2-2，中)输出端的零漂电压电压主要来自放大器静态电位的干扰变动，因此要抑制零漂，首先要抑制的零漂。目前抑制零漂比较有效的方法是采用。20、(2-2，中)在多级放大电路的耦合方式中，只能放大交流信号，不能放大直流信号的是放大电路，既能放大直流信号，又能放大交流信号的是放大电路，放大电2路各级静态工作点是互不影响的。22、(2-3，低)串联负反馈电路能够输入阻抗，电流负反馈能够使输出阻抗。22、(2-4，低)放大电路中引入电压并联负反馈，可______输入电阻，_______输出电阻。23、(2-4，中)在放大电路中，为了稳定静态工作点，宜引入________反馈；要展宽频、稳定增益，宜引入_______反馈；为了提高输入阻抗，宜引入_________反馈。24、(2-4，难)正弦波振荡器的振幅起振条件是、相位起振条件是。25、(2-4，难)振荡器用来产生低频信号，而振荡器一般用来产生高频信号。26、(2-4，低)要使电路产生稳定的振荡，必须满足和两个条件。27、(2-4，低)正弦波振荡电路一般是由和组成，此外电路还应包含有选频网络和稳幅环节。28、(2-5，低)常见的功率放大电路从功放管的工作状态分有___________，_______________，____________几种类型。29、(2-5，难)功率放大器的性能指标主要有：，和；低频功率放大器主要有甲类、乙类和甲乙类等几种类型，最常用的是类功率放大器。30、(2-5，中)甲类、乙类和甲乙类放大电路中，_______________电路导通角最大；_______________电路效率较高；_______________电路交越失真最大，为了消除交越失真而又有较高的效率一般电路_______________。二、选择题1、(2-1，中)下列数据中，对NPN型三极管属于放大状态的是。A、VBE>0,VBE0，VBE>VCE时D、VBE<0，VBE>VCE时2、(2-1，中)工作在放大区域的某三极管，当IB从20μA增大到40μA时，IC从1mA变为2mA则它的β值约为。A、10B、50C、80D、1003、(2-1，低)NPN型和PNP型晶体管的区别是。A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、(2-1，难)三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是A、B、C、D、5、(2-1，低)当晶体三极管的发射结和集电结...
