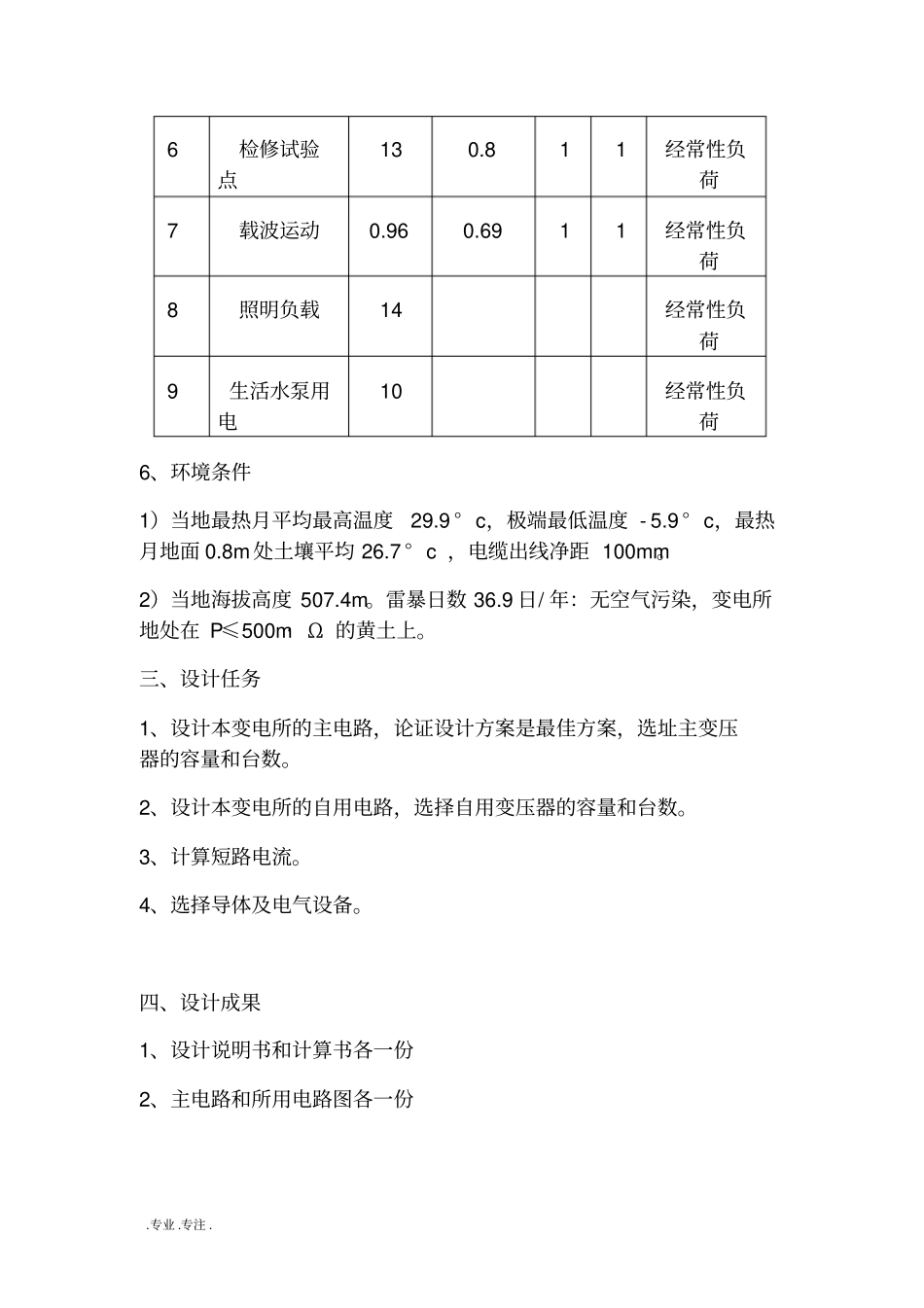

.专业.专注.35KV降压变电所设计方案第一篇任务书一、设计要求1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。2、培养独立思考、解决问题的能力。3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。二、原始资料1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA。3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h，各馈线负荷如表1—1序号车间名称计算用有功功率（kw）计算用无功功率（kvar）1一车间1046471.专业.专注.2二车间7354873机械车间8085724装配车间10004915锻工车间9202766高压站13502977高压泵房7374968其他9316755、所用电的主要负荷见表1—2序号车间名称额定容量（KW）功率因素（cos）安装台数工作台数备注1主充电机200.8811周期性负荷2浮充电机4.50.8511经常性负荷3蓄电池室通风2.70.8811经常性负荷4室装配装置通风110.7922周期性负荷5交流焊机10.50.511周期性负荷.专业.专注.6检修试验点130.811经常性负荷7载波运动0.960.6911经常性负荷8照明负载14经常性负荷9生活水泵用电10经常性负荷6、环境条件1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c，电缆出线净距100mm。2）当地海拔高度507.4m。雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。三、设计任务1、设计本变电所的主电路，论证设计方案是最佳方案，选址主变压器的容量和台数。2、设计本变电所的自用电路，选择自用变压器的容量和台数。3、计算短路电流。4、选择导体及电气设备。四、设计成果1、设计说明书和计算书各一份2、主电路和所用电路图各一份.专业.专注.第二篇说明书第一章概述一、设计依据根据设计任务书给出的条件。二、设计原则1、要遵守国家的法律、法规，贯彻执行国家经济建设的方针、政策和基本建设程序，特别是应贯彻执行提高综合经济效益和促进技术进步的方针。2、要根据国家规范、标准与有关规定，结合工程的不同性质不同要求，要实行资源的综合利用，要节约能源、水源，要保护环境，要节约用地并合理使用劳动力，要立足于自力更生。三、变电站建设的必要性及规模1、变电站建设的必要性为了加强企业供电可靠性，减少线路损耗，适应日益增长的负荷发展需要，35KV变电所的选址于距离一电力系统变电所6KV处，其近邻工厂，其主要供电对象是企业的各个车间，这样设计减小了供电半径，供电线损大幅下降，供电量增加，适应现代化建设与发展的需要，有利于企业的经济发展2、本工程建设规模2.1、企业变电站为35kV/10kv降压变电站，该变电站为无人职守的综合自动化站，容量为2*6300千伏安，企业变电站安装两台S7-6300/35主变压器，35kV为单母线接线。2.2、企业变电站选址在企业附近，地势平缓，海拔高度507.4m，气象条件见《任务书》的环境条件。10kV采用屋内配电装置，架空出线,10kV电空器室外布置。第二章主接线设计方案第一节主接线的设计原则.专业.专注.一、主接线的设计依据1、负荷大小的重要性2、系统备用容量大小2.1运行备用容量不宜少于8-10%，以适应负荷突变，机组检修和事故停运等情况的调频需要。2.2装有两台及以上的变压器的变电所，当其中一台事故断开时，其余主变压器的容量应保证该变电所60%~70%的全部负荷，在计及过负荷能力后的允许时间内，应保证车间的一、二级负荷供电。二、主接线的基本要求电气主接线应满足可靠性、灵活性、经济性三项基本要求，其具体要求如下：1、可靠性供电可靠性是电力生产和分配的首要要求。1.1断路器检修时，不宜影响供电。1.2线路、断路器或母线或母线隔离开关检修时，尽量减少停运出线回数及停运时间，并能保证对一级负荷及全部及大部分二级负荷的供电。1.3尽量避免发电厂、变电所全部停...
