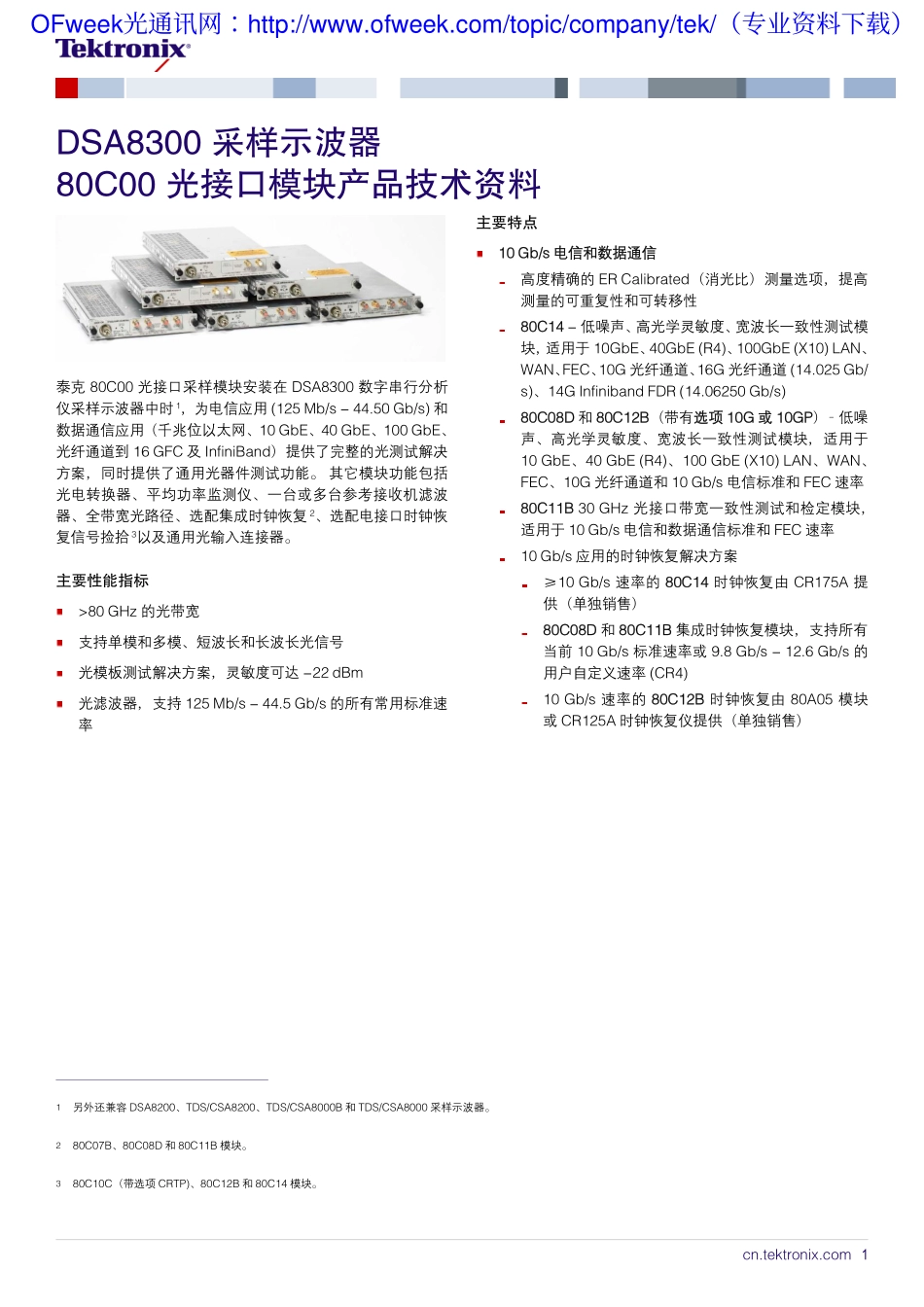

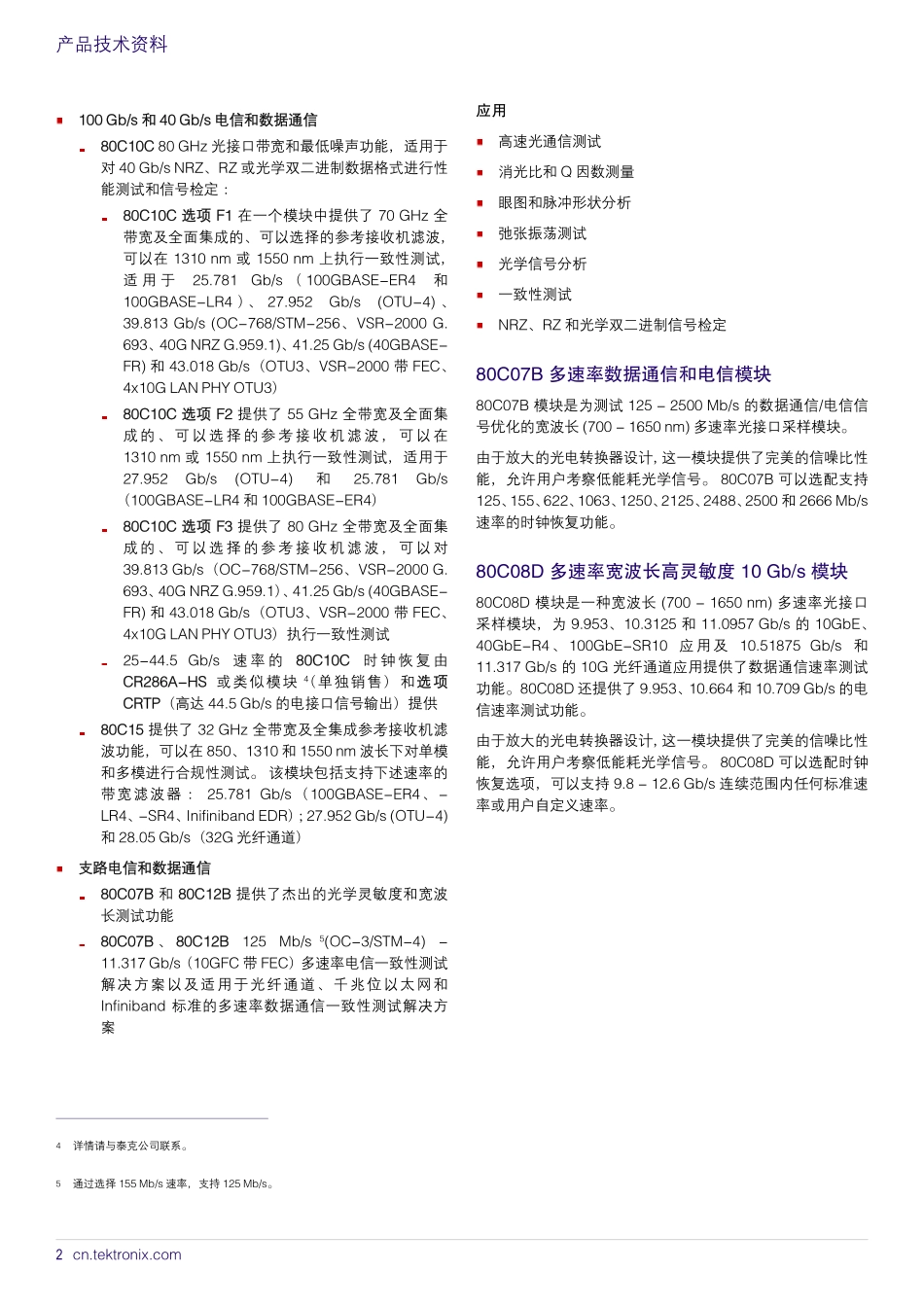

DSA8300采样示波器80C00光接口模块产品技术资料泰克80C00光接口采样模块安装在DSA8300数字串行分析仪采样示波器中时1,为电信应用(125Mb/s-44.50Gb/s)和数据通信应用(千兆位以太网、10GbE、40GbE、100GbE、光纤通道到16GFC及InfiniBand)提供了完整的光测试解决方案,同时提供了通用光器件测试功能。其它模块功能包括光电转换器、平均功率监测仪、一台或多台参考接收机滤波器、全带宽光路径、选配集成时钟恢复2、选配电接口时钟恢复信号捡拾3以及通用光输入连接器。主要性能指标>80GHz的光带宽支持单模和多模、短波长和长波长光信号光模板测试解决方案,灵敏度可达-22dBm光滤波器,支持125Mb/s-44.5Gb/s的所有常用标准速率主要特点10Gb/s电信和数据通信高度精确的ERCalibrated(消光比)测量选项,提高测量的可重复性和可转移性80C14-低噪声、高光学灵敏度、宽波长一致性测试模块,适用于10GbE、40GbE(R4)、100GbE(X10)LAN、WAN、FEC、10G光纤通道、16G光纤通道(14.025Gb/s)、14GInfinibandFDR(14.06250Gb/s)80C08D和80C12B(带有选项10G或10GP)–低噪声、高光学灵敏度、宽波长一致性测试模块,适用于10GbE、40GbE(R4)、100GbE(X10)LAN、WAN、FEC、10G光纤通道和10Gb/s电信标准和FEC速率80C11B30GHz光接口带宽一致性测试和检定模块,适用于10Gb/s电信和数据通信标准和FEC速率10Gb/s应用的时钟恢复解决方案≥10Gb/s速率的80C14时钟恢复由CR175A提供(单独销售)80C08D和80C11B集成时钟恢复模块,支持所有当前10Gb/s标准速率或9.8Gb/s-12.6Gb/s的用户自定义速率(CR4)10Gb/s速率的80C12B时钟恢复由80A05模块或CR125A时钟恢复仪提供(单独销售)1另外还兼容DSA8200、TDS/CSA8200、TDS/CSA8000B和TDS/CSA8000采样示波器。280C07B、80C08D和80C11B模块。380C10C(带选项CRTP)、80C12B和80C14模块。cn.tektronix.com1OFweek光通讯网:http://www.ofweek.com/topic/company/tek/(专业资料下载)100Gb/s和40Gb/s电信和数据通信80C10C80GHz光接口带宽和最低噪声功能,适用于对40Gb/sNRZ、RZ或光学双二进制数据格式进行性能测试和信号检定:80C10C选项F1在一个模块中提供了70GHz全带宽及全面集成的、可以选择的参考接收机滤波,可以在1310nm或1550nm上执行一致性测试,适用于25.781Gb/s(100GBASE-ER4和100GBASE-LR4)、27.952Gb/s(OTU-4)、39.813Gb/s(OC-768/STM-256、VSR-2000G.693、40GNRZG.959.1)、41.25Gb/s(40GBASE-FR)和43.018Gb/s(OTU3、VSR-2000带FEC、4x10GLANPHYOTU3)80C10C选项F2提供了55GHz全带宽及全面集成的、可以选择的参考接收机滤波,可以在1310nm或1550nm上执行一致性测试,适用于27.952Gb/s(OTU-4)和25.781Gb/s(100GBASE-LR4和100GBASE-ER4)80C10C选项F3提供了80GHz全带宽及全面集成的、可以选择的参考接收机滤波,可以对39.813Gb/s(OC-768/STM-256、VSR-2000G.693、40GNRZG.959.1)、41.25Gb/s(40GBASE-FR)和43.018Gb/s(OTU3、VSR-2000带FEC、4x10GLANPHYOTU3)执行一致性测试25-44.5Gb/s速率的80C10C时钟恢复由CR286A-HS或类似模块4(单独销售)和选项CRTP(高达44.5Gb/s的电接口信号输出)提供80C15提供了32GHz全带宽及全集成参考接收机滤波功能,可以在850、1310和1550nm波长下对单模和多模进行合规性测试。该模块包括支持下述速率的带宽滤波器:25.781Gb/s(100GBASE-ER4、-LR4、-SR4、InifinibandEDR);27.952Gb/s(OTU-4)和28.05Gb/s(32G光纤通道)支路电信和数据通信80C07B和80C12B提供了杰出的光学灵敏度和宽波长测试功能80C07B、80C12B125Mb/s5(OC-3/STM-4)-11.317Gb/s(10GFC带FEC)多速率电信一致性测试解决方案以及适用于光纤通道、千兆位以太网和Infiniband标准的多速率数据通信一致性测试解决方案应用高速光通信测试消光比和Q因数测量眼图和脉冲形状分析弛张振荡测试光学信号分析一致性测试NRZ、RZ和光学双二进制信号检定80C07B多速率数据通信和电信模块80C07B模块是为测试125-2500Mb/s的数据通信/电信信号优化的宽波长(700-1650nm)多速率光接口采样模块。由于放大的光电转换器设计,这一模块提供了完美的信噪比性能,允许用户考察低能耗光学信...
