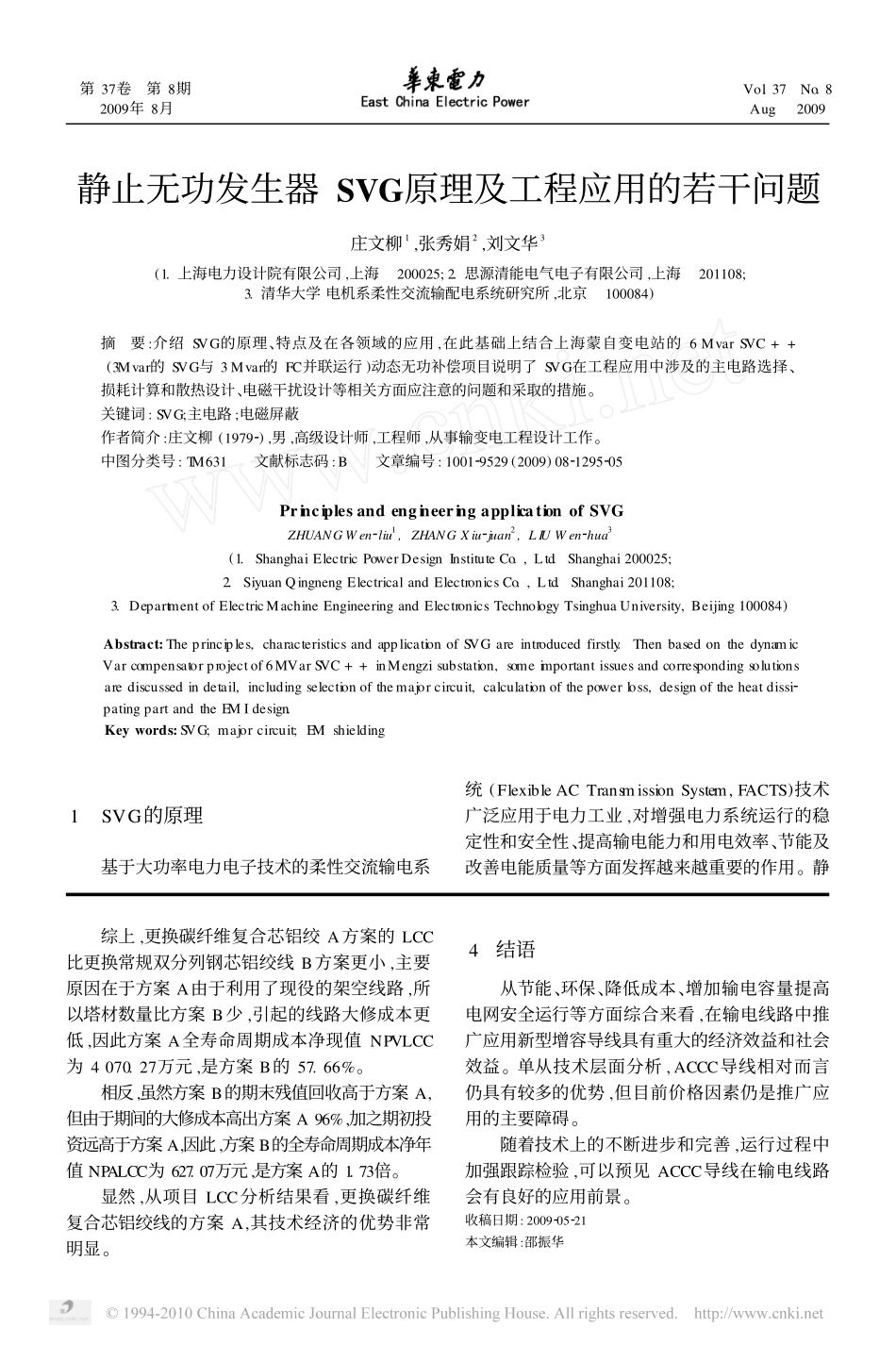

第37卷第8期2009年8月Vol.37No.8Aug.2009静止无功发生器SVG原理及工程应用的若干问题庄文柳1,张秀娟2,刘文华3(1.上海电力设计院有限公司,上海200025;2.思源清能电气电子有限公司,上海201108;3.清华大学电机系柔性交流输配电系统研究所,北京100084)摘要:介绍SVG的原理、特点及在各领域的应用,在此基础上结合上海蒙自变电站的6MvarSVC++(3Mvar的SVG与3Mvar的FC并联运行)动态无功补偿项目说明了SVG在工程应用中涉及的主电路选择、损耗计算和散热设计、电磁干扰设计等相关方面应注意的问题和采取的措施。关键词:SVG;主电路;电磁屏蔽作者简介:庄文柳(19792),男,高级设计师,工程师,从事输变电工程设计工作。中图分类号:TM631文献标志码:B文章编号:100129529(2009)0821295205PrinciplesandengineeringapplicationofSVGZHUANGWen2liu1,ZHANGXiu2juan2,LIUWen2hua3(1.ShanghaiElectricPowerDesignInstituteCo.,Ltd.Shanghai200025;2.SiyuanQingnengElectricalandElectronicsCo.,Ltd.Shanghai201108;3.DepartmentofElectricMachineEngineeringandElectronicsTechnologyTsinghuaUniversity,Beijing100084)Abstract:Theprinciples,characteristicsandapplicationofSVGareintroducedfirstly.ThenbasedonthedynamicVarcompensatorprojectof6MVarSVC++inMengzisubstation,someimportantissuesandcorrespondingsolutionsarediscussedindetail,includingselectionofthemajorcircuit,calculationofthepowerloss,designoftheheatdissi2patingpartandtheEMIdesign.Keywords:SVG;majorcircuit;EMshielding综上,更换碳纤维复合芯铝绞A方案的LCC比更换常规双分列钢芯铝绞线B方案更小,主要原因在于方案A由于利用了现役的架空线路,所以塔材数量比方案B少,引起的线路大修成本更低,因此方案A全寿命周期成本净现值NPVLCC为4070.27万元,是方案B的57.66%。相反,虽然方案B的期末残值回收高于方案A,但由于期间的大修成本高出方案A96%,加之期初投资远高于方案A,因此,方案B的全寿命周期成本净年值NPALCC为627.07万元,是方案A的1.73倍。显然,从项目LCC分析结果看,更换碳纤维复合芯铝绞线的方案A,其技术经济的优势非常明显。4结语从节能、环保、降低成本、增加输电容量提高电网安全运行等方面综合来看,在输电线路中推广应用新型增容导线具有重大的经济效益和社会效益。单从技术层面分析,ACCC导线相对而言仍具有较多的优势,但目前价格因素仍是推广应用的主要障碍。随着技术上的不断进步和完善,运行过程中加强跟踪检验,可以预见ACCC导线在输电线路会有良好的应用前景。收稿日期:2009205221本文编辑:邵振华1SVG的原理基于大功率电力电子技术的柔性交流输电系统(FlexibleACTransmissionSystem,FACTS)技术广泛应用于电力工业,对增强电力系统运行的稳定性和安全性、提高输电能力和用电效率、节能及改善电能质量等方面发挥越来越重要的作用。静12962009,37(8)止同步补偿器(staticsynchronouscompensator,简称STATCOM,国内常称为静止无功发生器StaticVarGenerator,简称SVG)FACTS装置的原理:将电压源型逆变器VSC(VoltageSourcedConvert2er),经过电抗器或者变压器T并联在电网上,通过调节逆变器交流侧输出电压V2的幅值和相位,改变输入系统的无功电流I的幅值,达到迅速吸收或者发出无功功率的效果,实现快速动态调节无功的目的。传统的SVG采用M2δ控制,物理概念清晰,控制简单。但是M2δ控制要求控制角精度高、系统同步精度高,否则会出现过流的情况,不适合需要补偿冲击、谐波及不对称负荷的场合。而直接瞬时电流控制降低了对系统电压同步信号的依赖性,可快速跟踪负荷电流变化,承受冲击能力强[1]。SVG原理接线及直接瞬时电流控制方法见图1。采用直接瞬时电流控制,SVG不仅可以跟踪补偿冲击型负载的无功冲击电流,而且可以跟踪补偿负荷产生的谐波电流。图1SVG控制方法示意图与目前广泛应用的动态无功补偿设备静止无功补偿器(StaticVarCompensator,简称SVC)相比,SVG具有更好的性能[2]。(1)启动冲击小:采用自励方式启动,速度快且冲击电流可限制在很小的幅值。(2)动态连续补偿:可以从额定的感性工况到额定容性工况连续输出,与固定电容器或电抗...
