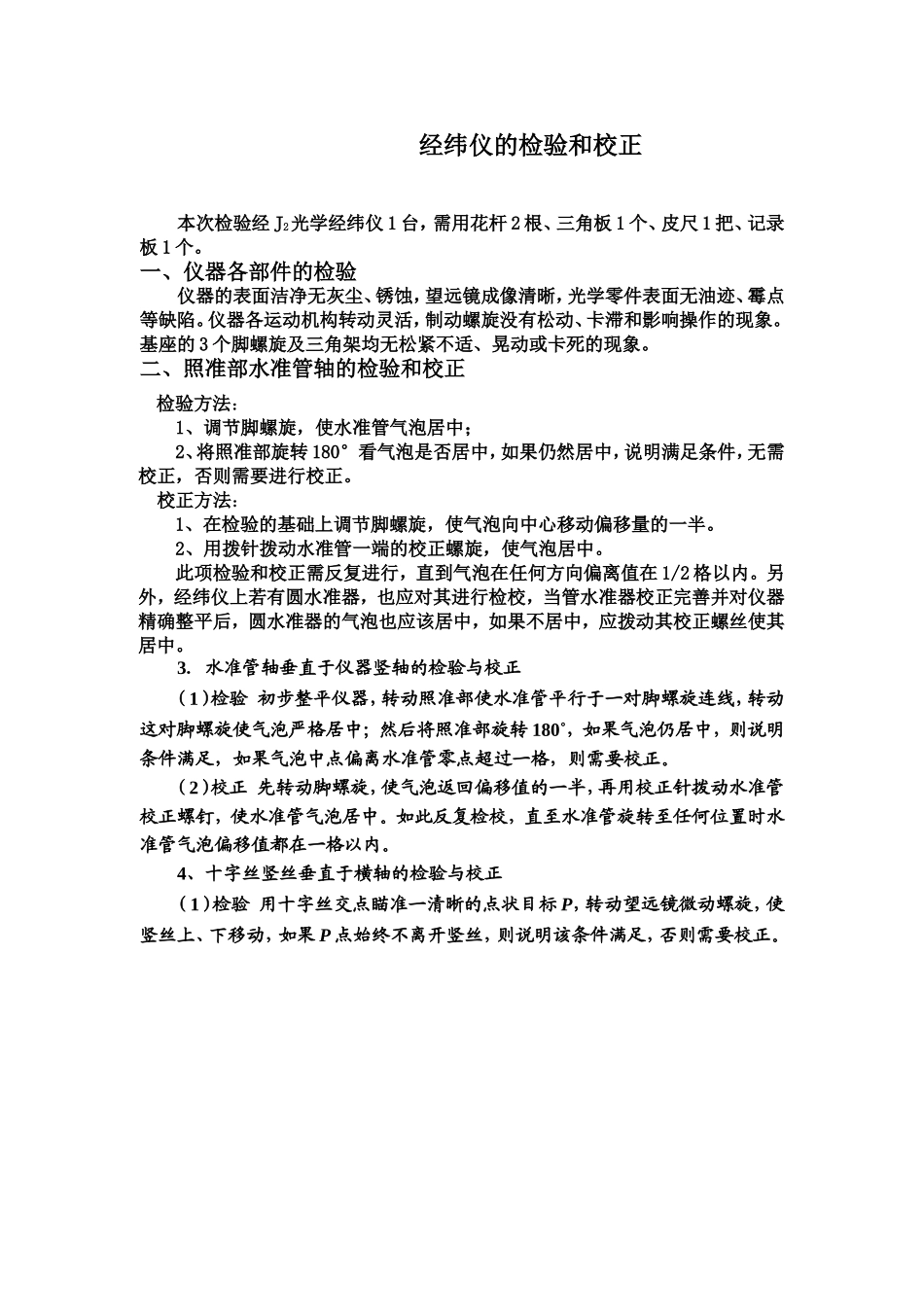

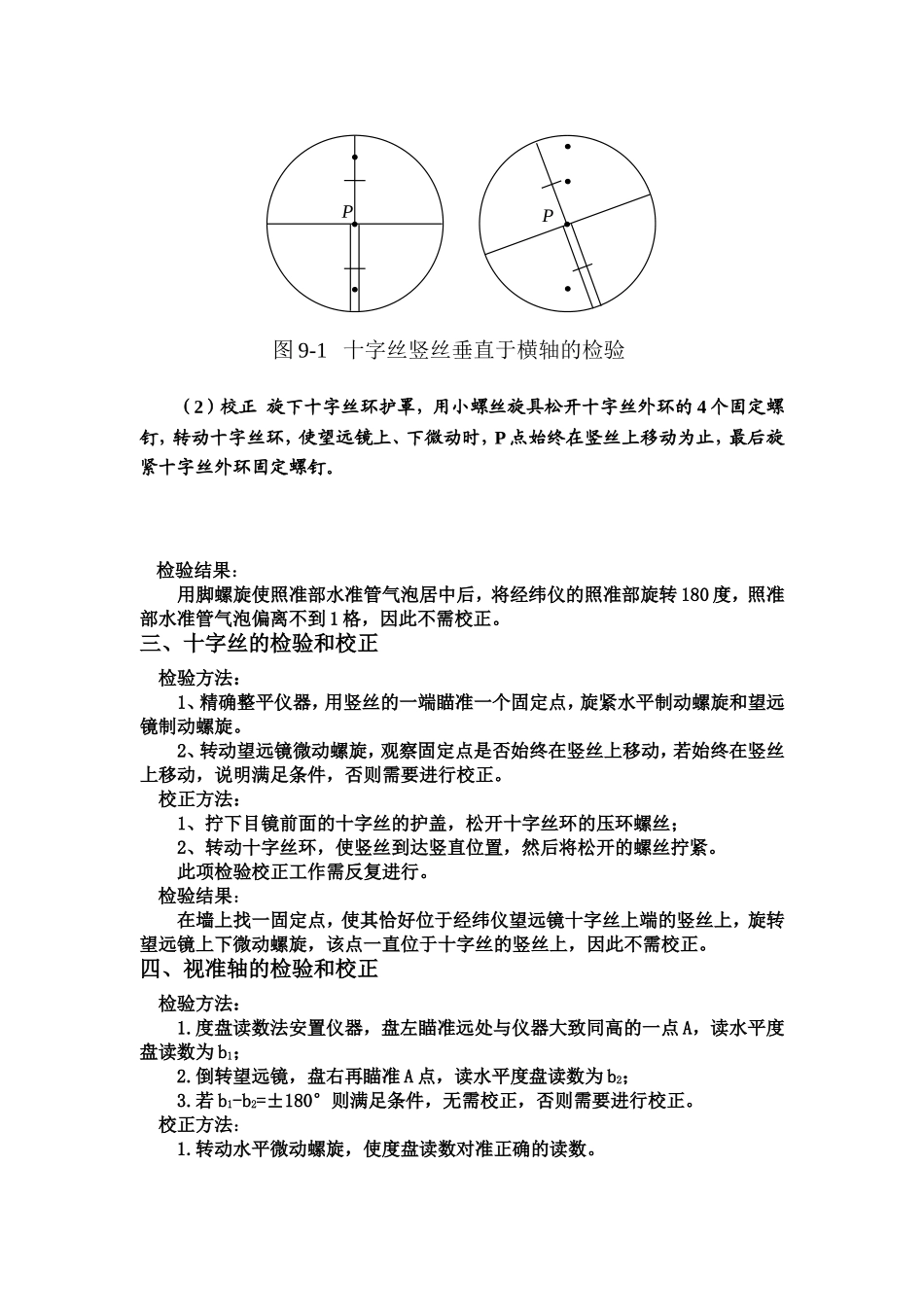

经纬仪的检验和校正本次检验经J2光学经纬仪1台，需用花杆2根、三角板1个、皮尺1把、记录板1个。一、仪器各部件的检验仪器的表面洁净无灰尘、锈蚀，望远镜成像清晰，光学零件表面无油迹、霉点等缺陷。仪器各运动机构转动灵活，制动螺旋没有松动、卡滞和影响操作的现象。基座的3个脚螺旋及三角架均无松紧不适、晃动或卡死的现象。二、照准部水准管轴的检验和校正检验方法：1、调节脚螺旋，使水准管气泡居中；2、将照准部旋转180°看气泡是否居中，如果仍然居中，说明满足条件，无需校正，否则需要进行校正。校正方法：1、在检验的基础上调节脚螺旋，使气泡向中心移动偏移量的一半。2、用拨针拨动水准管一端的校正螺旋，使气泡居中。此项检验和校正需反复进行，直到气泡在任何方向偏离值在1/2格以内。另外，经纬仪上若有圆水准器，也应对其进行检校，当管水准器校正完善并对仪器精确整平后，圆水准器的气泡也应该居中，如果不居中，应拨动其校正螺丝使其居中。3．水准管轴垂直于仪器竖轴的检验与校正（1）检验初步整平仪器，转动照准部使水准管平行于一对脚螺旋连线，转动这对脚螺旋使气泡严格居中；然后将照准部旋转180˚，如果气泡仍居中，则说明条件满足，如果气泡中点偏离水准管零点超过一格，则需要校正。（2）校正先转动脚螺旋，使气泡返回偏移值的一半，再用校正针拨动水准管校正螺钉，使水准管气泡居中。如此反复检校，直至水准管旋转至任何位置时水准管气泡偏移值都在一格以内。4、十字丝竖丝垂直于横轴的检验与校正（1）检验用十字丝交点瞄准一清晰的点状目标P，转动望远镜微动螺旋，使竖丝上、下移动，如果P点始终不离开竖丝，则说明该条件满足，否则需要校正。（2）校正旋下十字丝环护罩，用小螺丝旋具松开十字丝外环的4个固定螺钉，转动十字丝环，使望远镜上、下微动时，P点始终在竖丝上移动为止，最后旋紧十字丝外环固定螺钉。检验结果：用脚螺旋使照准部水准管气泡居中后，将经纬仪的照准部旋转180度，照准部水准管气泡偏离不到1格，因此不需校正。三、十字丝的检验和校正检验方法：1、精确整平仪器，用竖丝的一端瞄准一个固定点，旋紧水平制动螺旋和望远镜制动螺旋。2、转动望远镜微动螺旋，观察固定点是否始终在竖丝上移动，若始终在竖丝上移动，说明满足条件，否则需要进行校正。校正方法：1、拧下目镜前面的十字丝的护盖，松开十字丝环的压环螺丝；2、转动十字丝环，使竖丝到达竖直位置，然后将松开的螺丝拧紧。此项检验校正工作需反复进行。检验结果：在墙上找一固定点，使其恰好位于经纬仪望远镜十字丝上端的竖丝上，旋转望远镜上下微动螺旋，该点一直位于十字丝的竖丝上，因此不需校正。四、视准轴的检验和校正检验方法：1.度盘读数法安置仪器，盘左瞄准远处与仪器大致同高的一点A，读水平度盘读数为b1；2.倒转望远镜，盘右再瞄准A点，读水平度盘读数为b2；3.若b1-b2=±180°则满足条件，无需校正，否则需要进行校正。校正方法：1.转动水平微动螺旋，使度盘读数对准正确的读数。PP图9-1十字丝竖丝垂直于横轴的检验[]2.用拨针拨动十字丝环左右校正螺丝，使十字丝竖丝瞄准A点。检验结果：b1处读数为：30°20′33″，b2处读数为：210°20′33″。经计算得：b1-b2=180°，符合规范要求，不需校正。五、横轴的检验和校正检验方法：1、如图所示，在离墙10-20m处安置经纬仪，以盘左瞄准墙面高处的一点P（其仰角大于30°）固定照准部，然后放平望远镜（通过度盘读数）在墙面上定出十字丝交点P1。2、盘右瞄准P点，放平望远镜，在墙面上定出十字丝交点P2，如果P1点和P2点重合，说明满足条件无须校正，否则需要进行校正。光学经纬仪的横轴大都是密封的，只需对此项条件进行检验，若需要校正须由专门检定机构进行。（1）检验在平坦地面上，选择相距约100m的A、B两点，在AB连线中点O处安置经纬仪，如图所示，并在A点设置一瞄准标志，在B点横放一根刻有毫米分划的直尺，使直尺垂直于视线OB，A点的标志、B点横放的直尺应与仪器大致同高。用盘左位置瞄准A点，制动照准部，然后纵转望远镜，在B点尺上读得B1；用盘右位置再瞄准A点，制动照准部，然后纵转望远镜，再在B点尺上读得B2...
