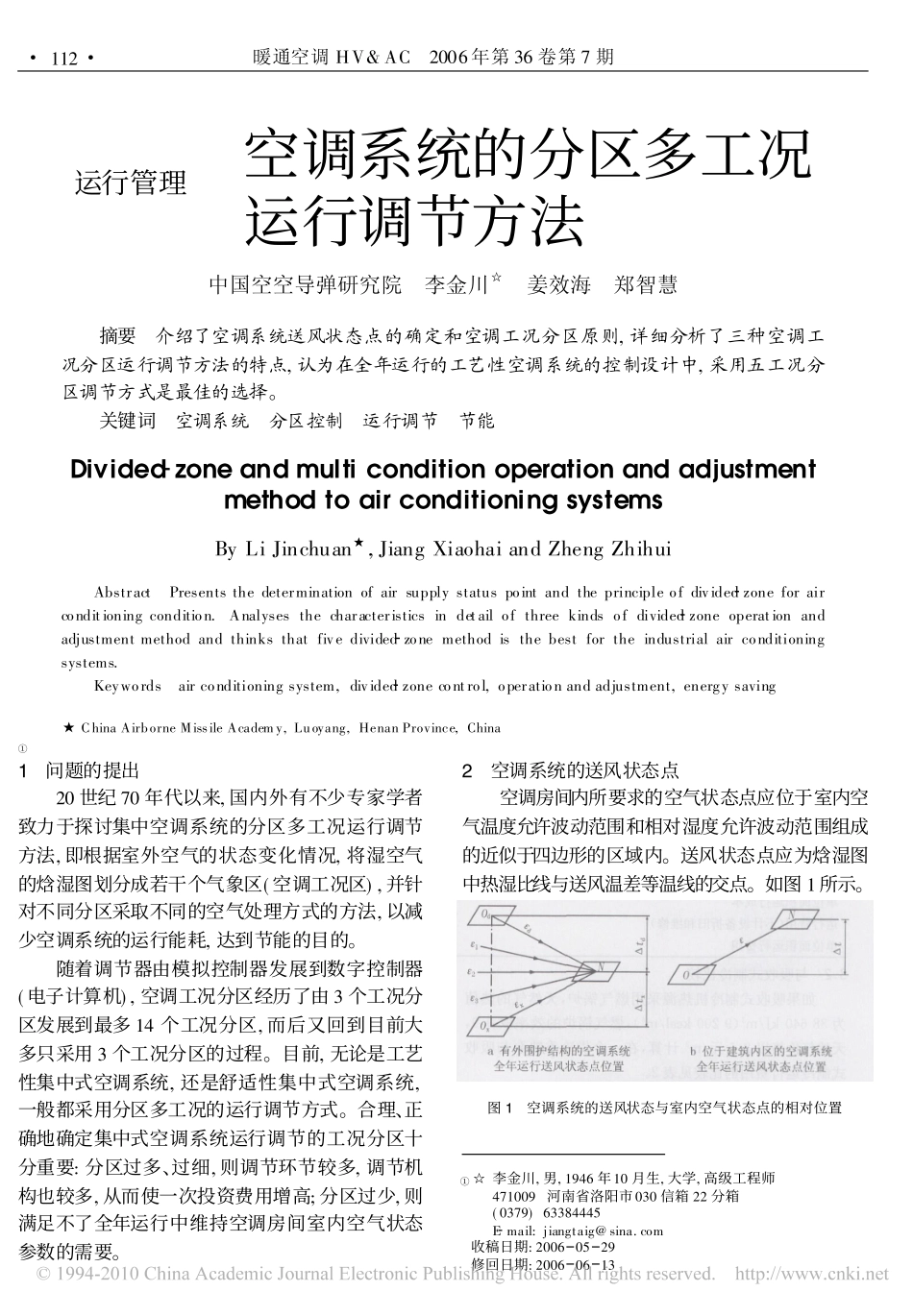

运行管理��空调系统的分区多工况运行调节方法中国空空导弹研究院�李金川��姜效海�郑智慧摘要�介绍了空调系统送风状态点的确定和空调工况分区原则,详细分析了三种空调工况分区运行调节方法的特点,认为在全年运行的工艺性空调系统的控制设计中,采用五工况分区调节方式是最佳的选择。关键词�空调系统�分区控制�运行调节�节能Divided�zoneandmulticonditionoperationandadjustmentmethodtoairconditioningsystemsByLiJinchuan,JiangXiaohaiandZhengZhihuiAbstract�Presentsthedeterminationofairsupplystatuspointandtheprincipleofdivided�zoneforairconditioningcondition.Analysesthecharacteristicsindetailofthreekindsofdivided�zoneoperationandadjustmentmethodandthinksthatfivedivided�zonemethodisthebestfortheindustrialairconditioningsystems.Keywords�airconditioningsystem,divided�zonecontrol,operationandadjustment,energysavingChinaAirborneMissileAcademy,Luoyang,HenanProvince,China①1�问题的提出20世纪70年代以来,国内外有不少专家学者致力于探讨集中空调系统的分区多工况运行调节方法,即根据室外空气的状态变化情况,将湿空气的焓湿图划分成若干个气象区(空调工况区),并针对不同分区采取不同的空气处理方式的方法,以减少空调系统的运行能耗,达到节能的目的。随着调节器由模拟控制器发展到数字控制器(电子计算机),空调工况分区经历了由3个工况分区发展到最多14个工况分区,而后又回到目前大多只采用3个工况分区的过程。目前,无论是工艺性集中式空调系统,还是舒适性集中式空调系统,一般都采用分区多工况的运行调节方式。合理、正确地确定集中式空调系统运行调节的工况分区十分重要:分区过多、过细,则调节环节较多,调节机构也较多,从而使一次投资费用增高;分区过少,则满足不了全年运行中维持空调房间室内空气状态参数的需要。2�空调系统的送风状态点空调房间内所要求的空气状态点应位于室内空气温度允许波动范围和相对湿度允许波动范围组成的近似于四边形的区域内。送风状态点应为焓湿图中热湿比线与送风温差等温线的交点。如图1所示。图1�空调系统的送风状态与室内空气状态点的相对位置!112!�������暖通空调HV&AC�2006年第36卷第7期��������①�李金川,男,1946年10月生,大学,高级工程师471009河南省洛阳市030信箱22分箱(0379)63384445E�mail:jiangtaig@sina.com收稿日期:20060529修回日期:200606132.1�空调房间位于建筑物外区时定风量空调系统全年运行的送风状态点系统的送风状态点必须位于室内状态点的热湿比线上。对于一般空调房间,室内的热湿比线的方向随室内散热量、散湿量和室外空气状态的变化而变化。因此,在空调系统全年的各个运行时段内,空调房间内的热湿比值也是变化的。这就决定了空调系统的送风状态点是变化的。对于一般定风量空调系统,系统夏季的送风量由室内的散热量、散湿量和送风温差决定,而冬季的送风温差则由送风量决定,同时由于室内的散湿量在冬夏季变化很小,所以冬季室内的热湿比一般均小于夏季。因此对于定风量空调系统,在全年的运行调节中,送风状态点将位于空调房间内的冬夏季热湿比线与空调系统的冬夏季送风温差所确定的区域内(如图1a所示)。2.2�空调房间位于建筑物内区时空调系统全年运行的送风状态点由于位于建筑物内区的空调房间的围护结构的散热量一般相对稳定,且基本不受外部条件的影响(有时可以忽略),同时,当室内散热量、散湿量基本稳定后,室内的热湿比值也将基本稳定在一个数值上,因此在空调系统全年的运行过程中,热湿比线的斜率一般不会发生变化。所以,根据空调系统所要求的送风温差和空调房间内的热湿比即可确定空调系统的送风状态点。由此可以认为,位于建筑物内区的空调房间的空调系统,在全年的运行中,送风状态点不发生变化(如图1b所示)。3�空调工况分区原则3.1�系统在全年的运行中都能保证空调房间所要求的温湿度参数。3.2�系统在各个工况分区内的运行最经济、合理,能最大限度地利用自然能源,以减少冷量、热量和电能的消耗,降低运行成本。3.3�调节机构最少(即控制、调节环节少...
