混凝土外观质量VIP免费

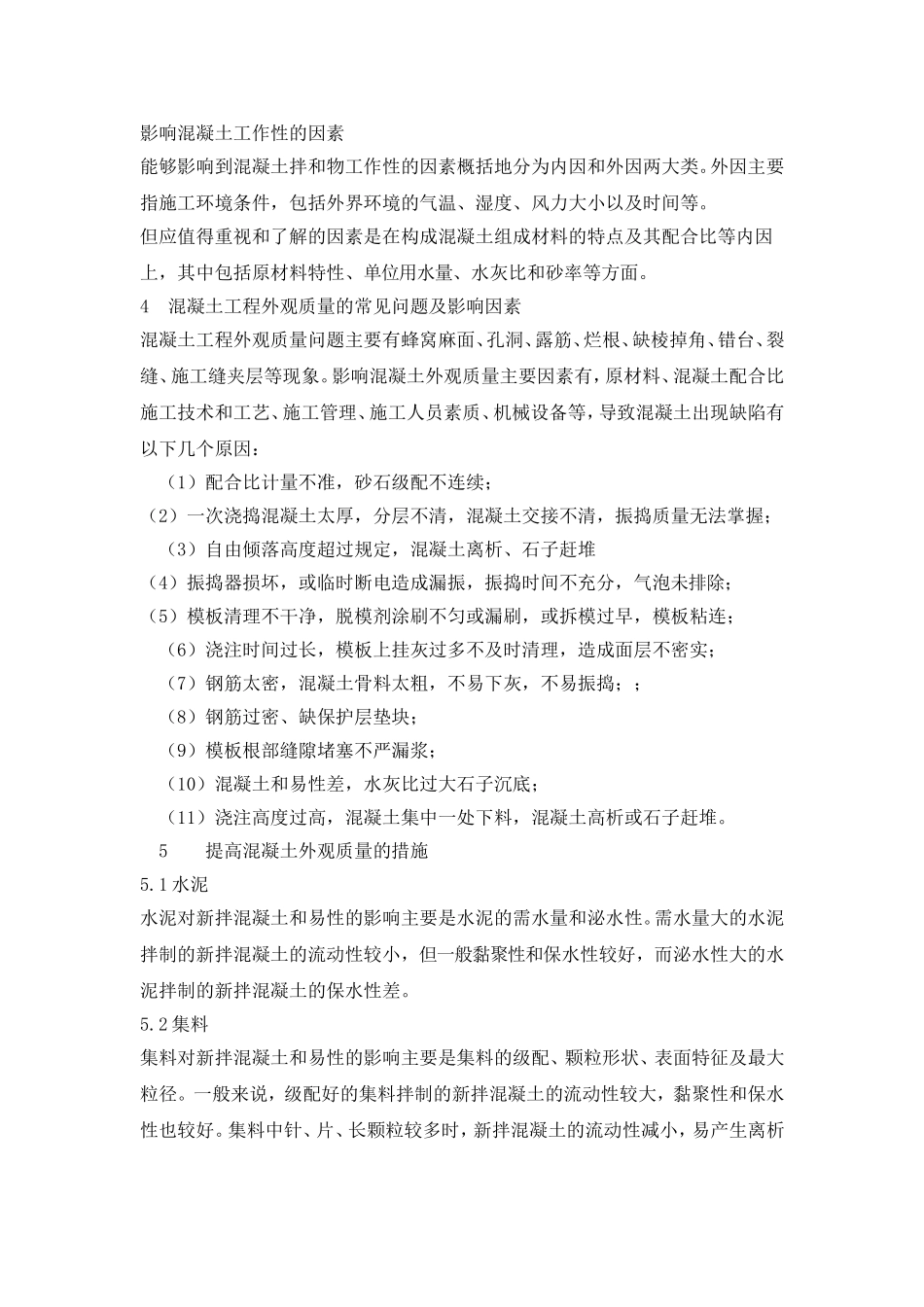

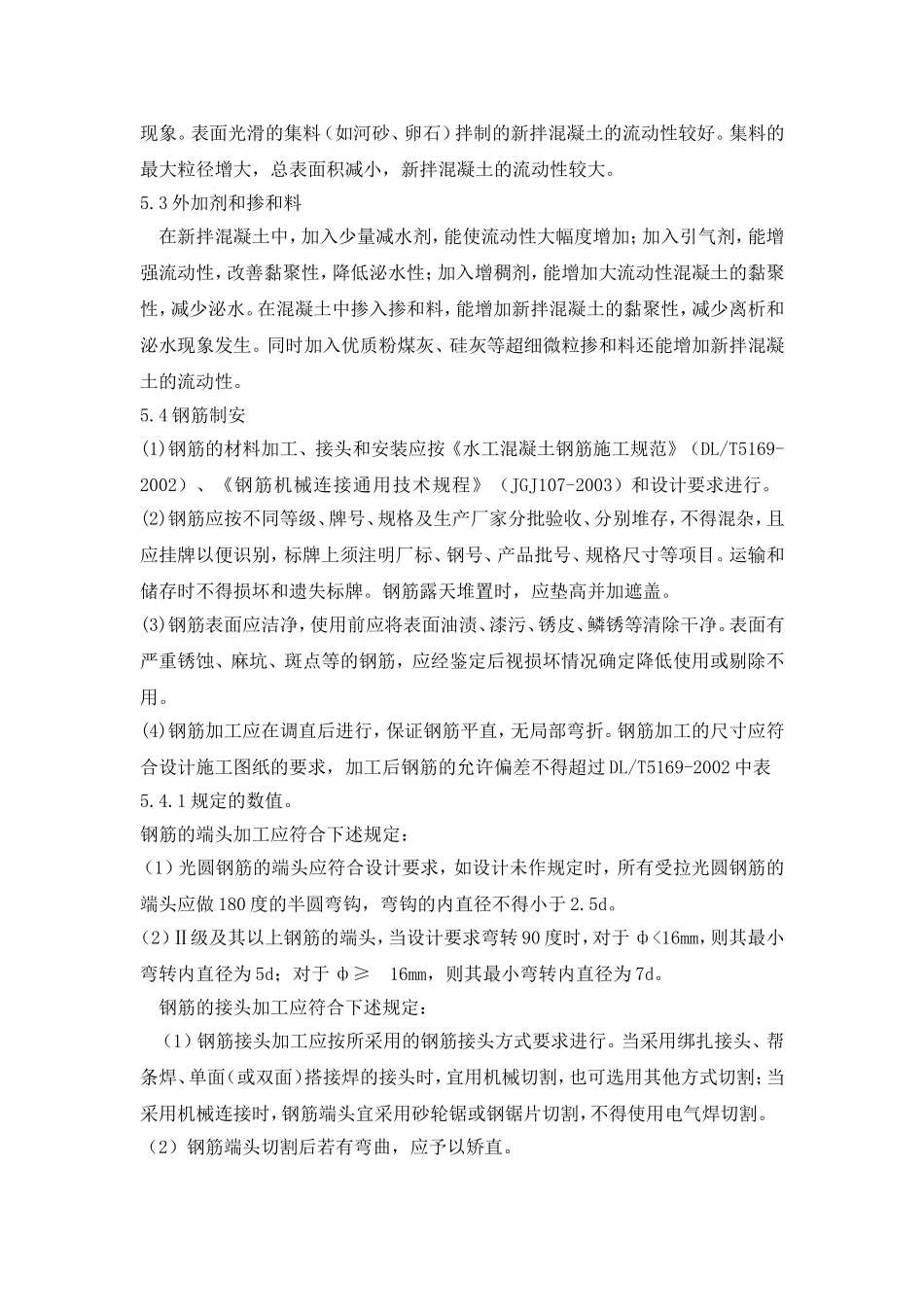

影响混凝土工作性的因素能够影响到混凝土拌和物工作性的因素概括地分为内因和外因两大类。外因主要指施工环境条件，包括外界环境的气温、湿度、风力大小以及时间等。但应值得重视和了解的因素是在构成混凝土组成材料的特点及其配合比等内因上，其中包括原材料特性、单位用水量、水灰比和砂率等方面。4混凝土工程外观质量的常见问题及影响因素混凝土工程外观质量问题主要有蜂窝麻面、孔洞、露筋、烂根、缺棱掉角、错台、裂缝、施工缝夹层等现象。影响混凝土外观质量主要因素有，原材料、混凝土配合比施工技术和工艺、施工管理、施工人员素质、机械设备等，导致混凝土出现缺陷有以下几个原因：（1）配合比计量不准，砂石级配不连续；（2）一次浇捣混凝土太厚，分层不清，混凝土交接不清，振捣质量无法掌握；（3）自由倾落高度超过规定，混凝土离析、石子赶堆（4）振捣器损坏，或临时断电造成漏振，振捣时间不充分，气泡未排除；（5）模板清理不干净，脱模剂涂刷不匀或漏刷，或拆模过早，模板粘连；（6）浇注时间过长，模板上挂灰过多不及时清理，造成面层不密实；（7）钢筋太密，混凝土骨料太粗，不易下灰，不易振捣；；（8）钢筋过密、缺保护层垫块；（9）模板根部缝隙堵塞不严漏浆；（10）混凝土和易性差，水灰比过大石子沉底；（11）浇注高度过高，混凝土集中一处下料，混凝土高析或石子赶堆。5提高混凝土外观质量的措施5.1水泥水泥对新拌混凝土和易性的影响主要是水泥的需水量和泌水性。需水量大的水泥拌制的新拌混凝土的流动性较小，但一般黏聚性和保水性较好，而泌水性大的水泥拌制的新拌混凝土的保水性差。5.2集料集料对新拌混凝土和易性的影响主要是集料的级配、颗粒形状、表面特征及最大粒径。一般来说，级配好的集料拌制的新拌混凝土的流动性较大，黏聚性和保水性也较好。集料中针、片、长颗粒较多时，新拌混凝土的流动性减小，易产生离析现象。表面光滑的集料（如河砂、卵石）拌制的新拌混凝土的流动性较好。集料的最大粒径增大，总表面积减小，新拌混凝土的流动性较大。5.3外加剂和掺和料在新拌混凝土中，加入少量减水剂，能使流动性大幅度增加；加入引气剂，能增强流动性，改善黏聚性，降低泌水性；加入增稠剂，能增加大流动性混凝土的黏聚性，减少泌水。在混凝土中掺入掺和料，能增加新拌混凝土的黏聚性，减少离析和泌水现象发生。同时加入优质粉煤灰、硅灰等超细微粒掺和料还能增加新拌混凝土的流动性。5.4钢筋制安(1)钢筋的材料加工、接头和安装应按《水工混凝土钢筋施工规范》（DL/T5169-2002）、《钢筋机械连接通用技术规程》（JGJ107-2003）和设计要求进行。(2)钢筋应按不同等级、牌号、规格及生产厂家分批验收、分别堆存，不得混杂，且应挂牌以便识别，标牌上须注明厂标、钢号、产品批号、规格尺寸等项目。运输和储存时不得损坏和遗失标牌。钢筋露天堆置时，应垫高并加遮盖。(3)钢筋表面应洁净，使用前应将表面油渍、漆污、锈皮、鳞锈等清除干净。表面有严重锈蚀、麻坑、斑点等的钢筋，应经鉴定后视损坏情况确定降低使用或剔除不用。(4)钢筋加工应在调直后进行，保证钢筋平直，无局部弯折。钢筋加工的尺寸应符合设计施工图纸的要求，加工后钢筋的允许偏差不得超过DL/T5169-2002中表5.4.1规定的数值。钢筋的端头加工应符合下述规定：（1）光圆钢筋的端头应符合设计要求，如设计未作规定时，所有受拉光圆钢筋的端头应做180度的半圆弯钩，弯钩的内直径不得小于2.5d。（2）Ⅱ级及其以上钢筋的端头，当设计要求弯转90度时，对于ф<16mm，则其最小弯转内直径为5d；对于ф≥16mm，则其最小弯转内直径为7d。钢筋的接头加工应符合下述规定：（1）钢筋接头加工应按所采用的钢筋接头方式要求进行。当采用绑扎接头、帮条焊、单面（或双面）搭接焊的接头时，宜用机械切割，也可选用其他方式切割；当采用机械连接时，钢筋端头宜采用砂轮锯或钢锯片切割，不得使用电气焊切割。（2）钢筋端头切割后若有弯曲，应予以矫直。（3）钢筋机械连接件（套筒）应由专业生产厂家生产供应并有出厂质检证明。所有连接件的尺寸、材质、强度等均应满足JGJ107~109、JG/T3057的有关规定。手工电弧...
