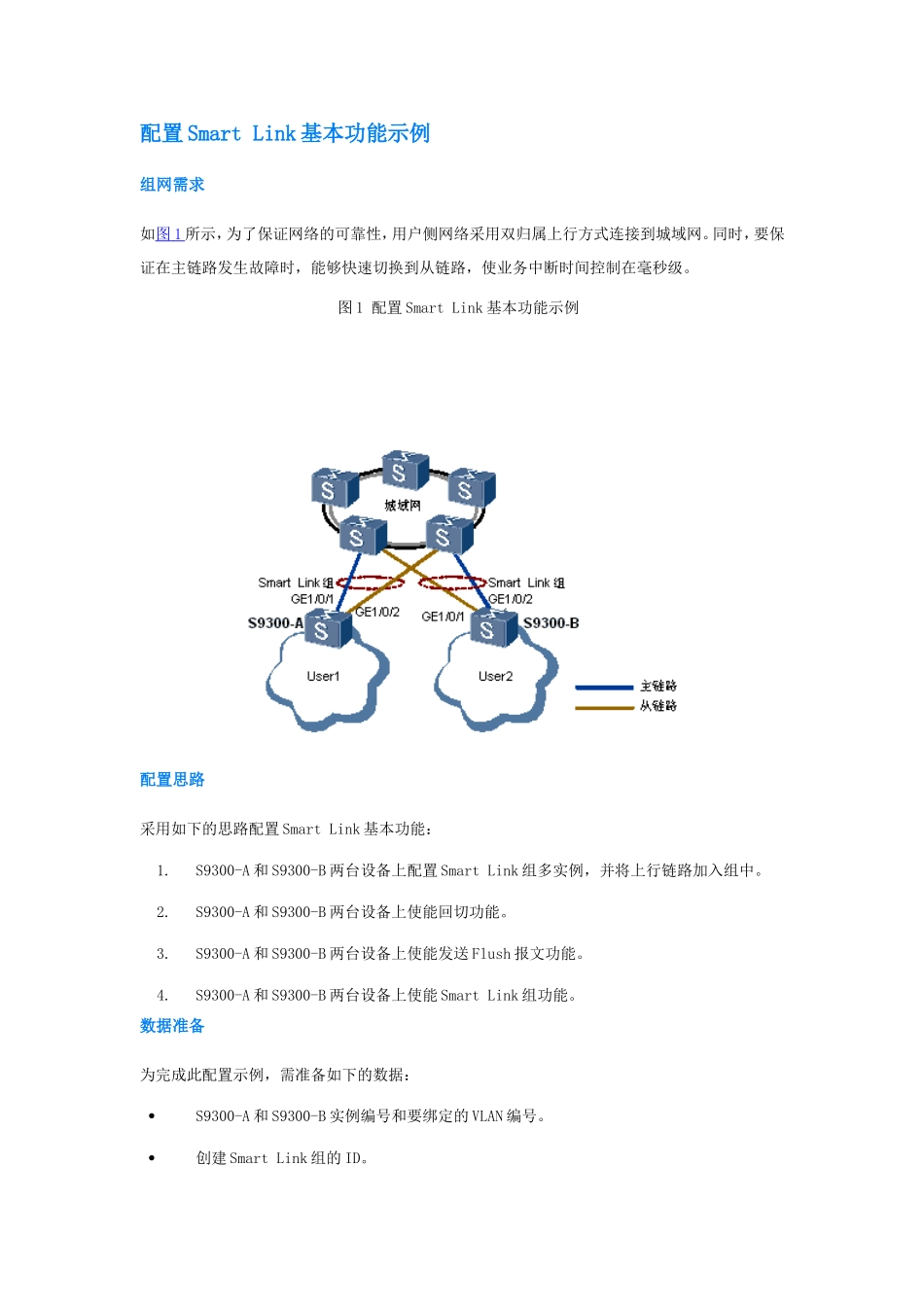

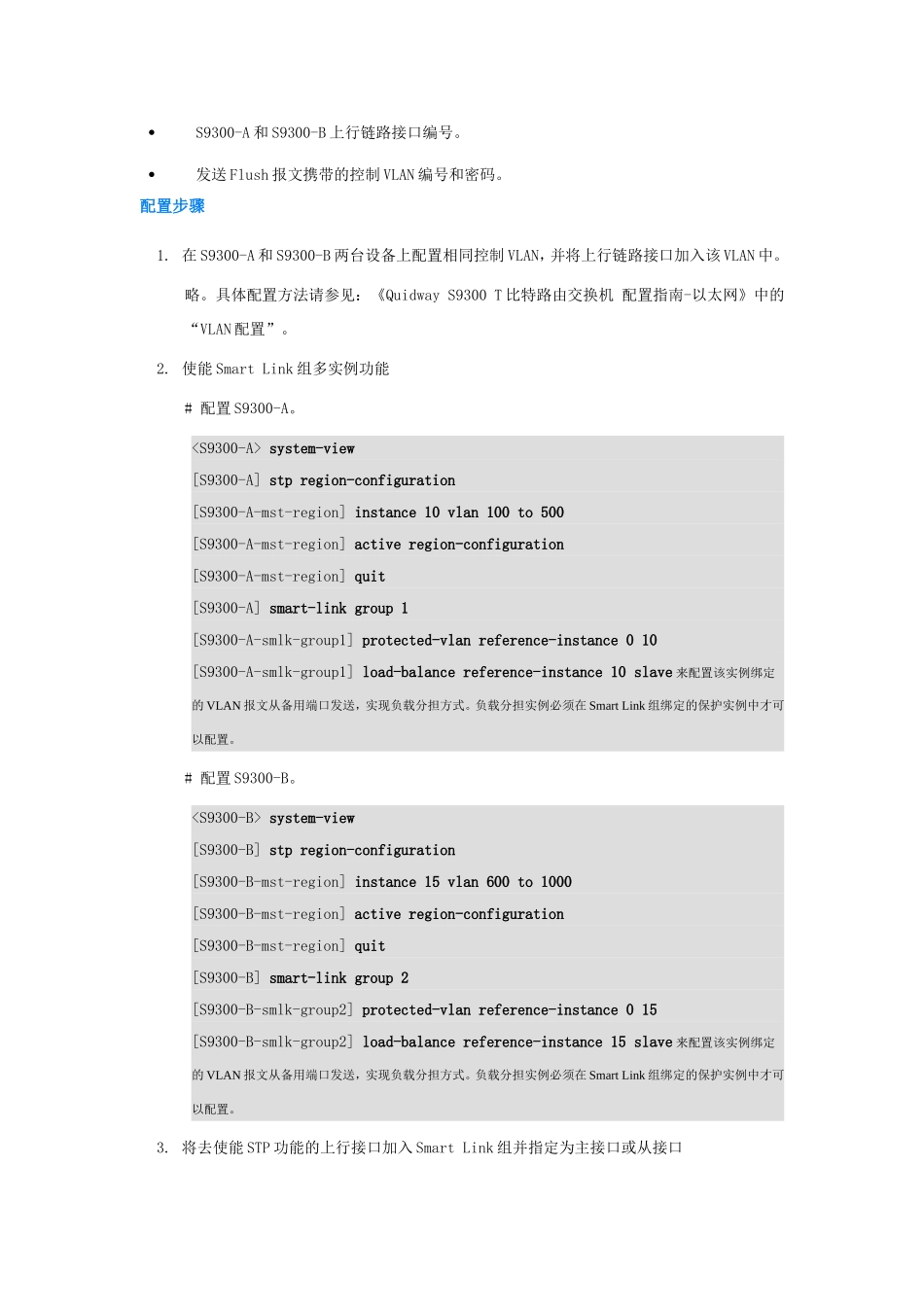

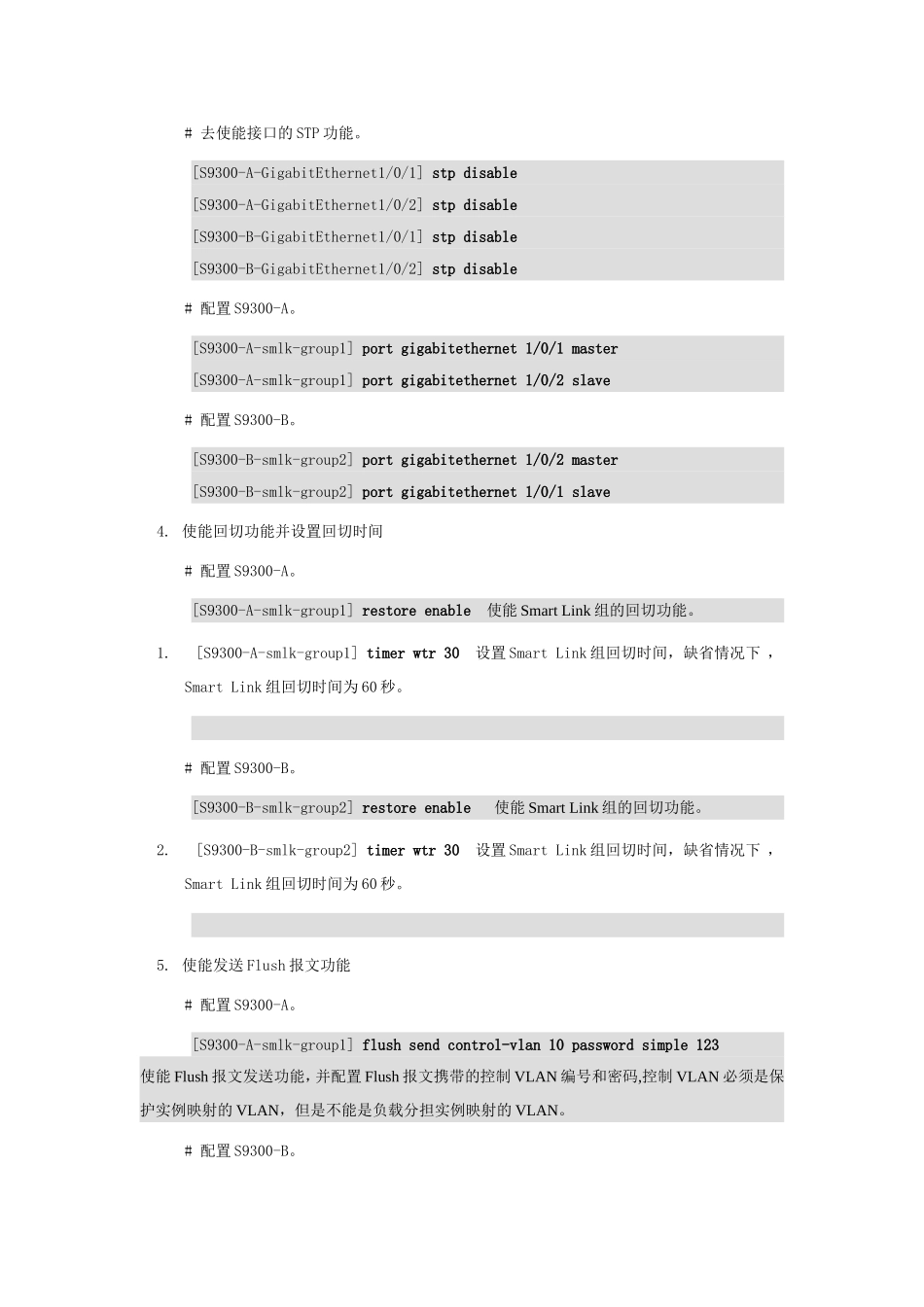

配置SmartLink基本功能示例组网需求如图1所示，为了保证网络的可靠性，用户侧网络采用双归属上行方式连接到城域网。同时，要保证在主链路发生故障时，能够快速切换到从链路，使业务中断时间控制在毫秒级。图1配置SmartLink基本功能示例配置思路采用如下的思路配置SmartLink基本功能：1.S9300-A和S9300-B两台设备上配置SmartLink组多实例，并将上行链路加入组中。2.S9300-A和S9300-B两台设备上使能回切功能。3.S9300-A和S9300-B两台设备上使能发送Flush报文功能。4.S9300-A和S9300-B两台设备上使能SmartLink组功能。数据准备为完成此配置示例，需准备如下的数据：S9300-A和S9300-B实例编号和要绑定的VLAN编号。创建SmartLink组的ID。S9300-A和S9300-B上行链路接口编号。发送Flush报文携带的控制VLAN编号和密码。配置步骤1.在S9300-A和S9300-B两台设备上配置相同控制VLAN，并将上行链路接口加入该VLAN中。略。具体配置方法请参见：《QuidwayS9300T比特路由交换机配置指南-以太网》中的“VLAN配置”。2.使能SmartLink组多实例功能#配置S9300-A。system-view[S9300-A]stpregion-configuration[S9300-A-mst-region]instance10vlan100to500[S9300-A-mst-region]activeregion-configuration[S9300-A-mst-region]quit[S9300-A]smart-linkgroup1[S9300-A-smlk-group1]protected-vlanreference-instance010[S9300-A-smlk-group1]load-balancereference-instance10slave来配置该实例绑定的VLAN报文从备用端口发送，实现负载分担方式。负载分担实例必须在SmartLink组绑定的保护实例中才可以配置。#配置S9300-B。system-view[S9300-B]stpregion-configuration[S9300-B-mst-region]instance15vlan600to1000[S9300-B-mst-region]activeregion-configuration[S9300-B-mst-region]quit[S9300-B]smart-linkgroup2[S9300-B-smlk-group2]protected-vlanreference-instance015[S9300-B-smlk-group2]load-balancereference-instance15slave来配置该实例绑定的VLAN报文从备用端口发送，实现负载分担方式。负载分担实例必须在SmartLink组绑定的保护实例中才可以配置。3.将去使能STP功能的上行接口加入SmartLink组并指定为主接口或从接口#去使能接口的STP功能。[S9300-A-GigabitEthernet1/0/1]stpdisable[S9300-A-GigabitEthernet1/0/2]stpdisable[S9300-B-GigabitEthernet1/0/1]stpdisable[S9300-B-GigabitEthernet1/0/2]stpdisable#配置S9300-A。[S9300-A-smlk-group1]portgigabitethernet1/0/1master[S9300-A-smlk-group1]portgigabitethernet1/0/2slave#配置S9300-B。[S9300-B-smlk-group2]portgigabitethernet1/0/2master[S9300-B-smlk-group2]portgigabitethernet1/0/1slave4.使能回切功能并设置回切时间#配置S9300-A。[S9300-A-smlk-group1]restoreenable使能SmartLink组的回切功能。1.[S9300-A-smlk-group1]timerwtr30设置SmartLink组回切时间，缺省情况下，SmartLink组回切时间为60秒。#配置S9300-B。[S9300-B-smlk-group2]restoreenable使能SmartLink组的回切功能。2.[S9300-B-smlk-group2]timerwtr30设置SmartLink组回切时间，缺省情况下，SmartLink组回切时间为60秒。5.使能发送Flush报文功能#配置S9300-A。[S9300-A-smlk-group1]flushsendcontrol-vlan10passwordsimple123使能Flush报文发送功能，并配置Flush报文携带的控制VLAN编号和密码,控制VLAN必须是保护实例映射的VLAN，但是不能是负载分担实例映射的VLAN。#配置S9300-B。[S9300-B-smlk-group2]flushsendcontrol-vlan10passwordsimple123使能Flush报文发送功能，并配置Flush报文携带的控制VLAN编号和密码,控制VLAN必须是保护实例映射的VLAN，但是不能是负载分担实例映射的VLAN。6.使能SmartLink组功能#配置S9300-A。[S9300-A-smlk-group1]smart-linkenable#配置S9300-B。[S9300-B-smlk-group2]smart-linkenable7上联交换机配置、使能接收Flush报文功能system-view[Switch]interfacexgigabitethernet0/0/1[Switch-XGigabitEthernet0/0/1]smart-linkflushreceivecontrol-vlan10passwordsimple123[Switch-...
