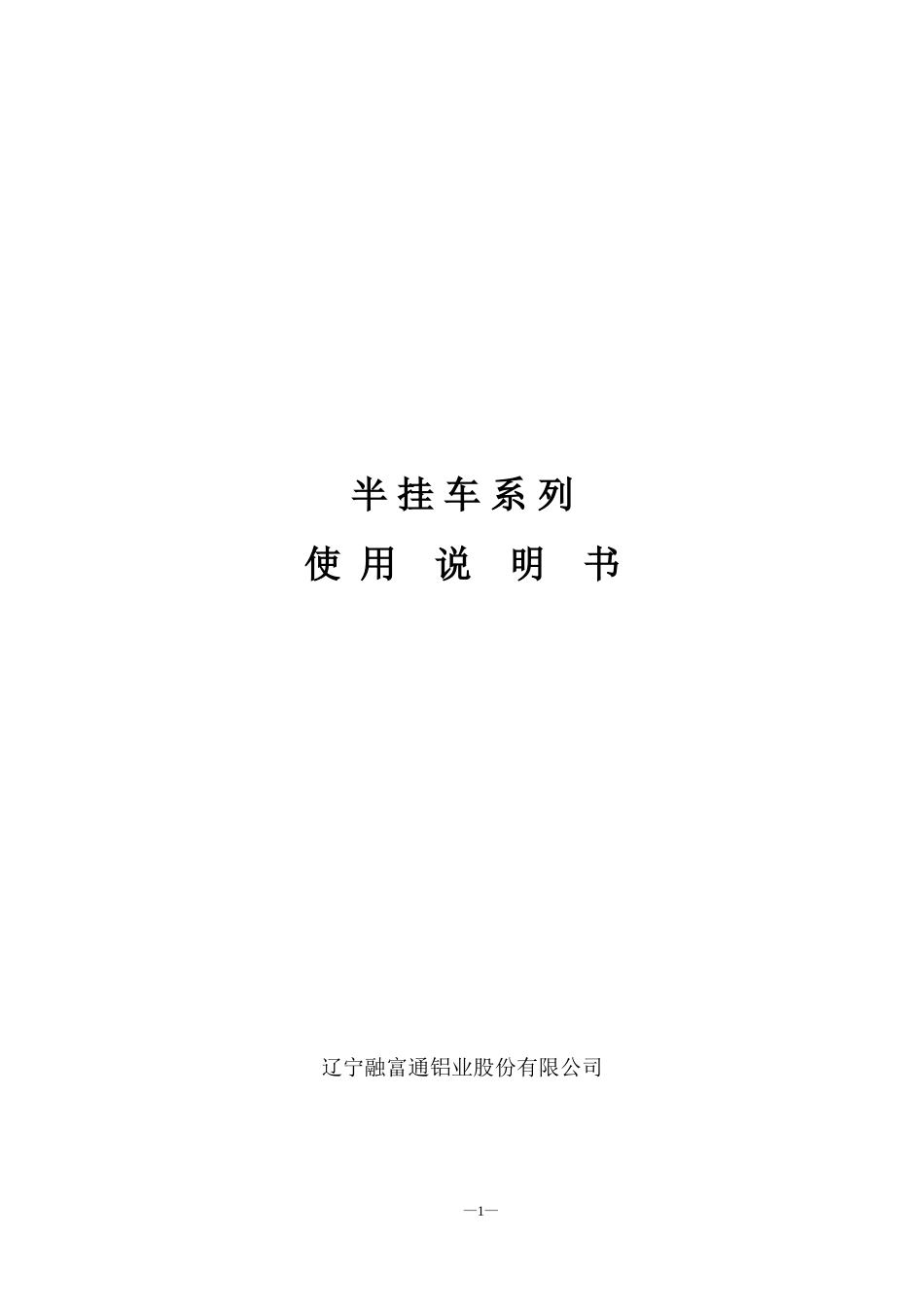

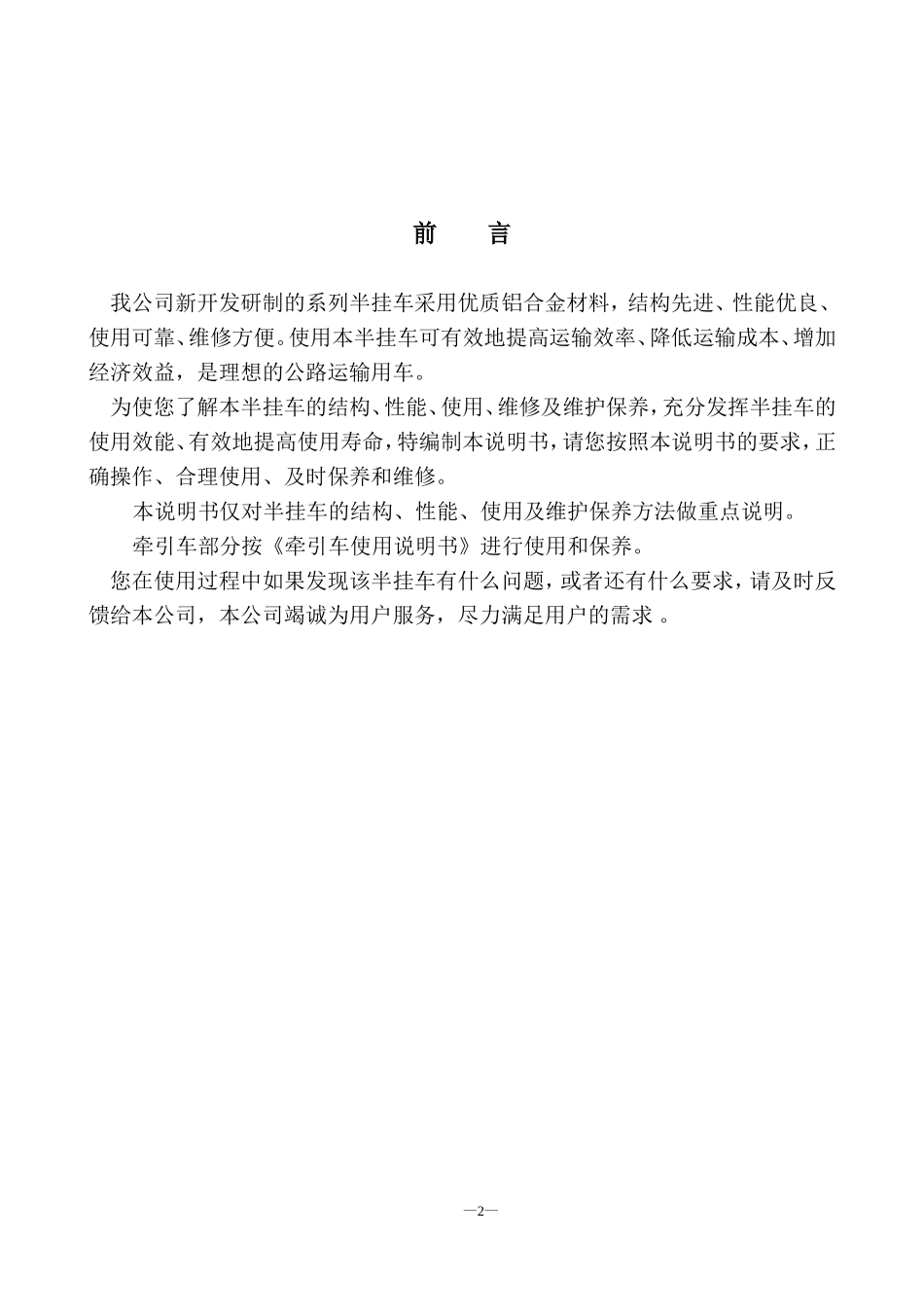

半挂车系列使用说明书辽宁融富通铝业股份有限公司—1—前言我公司新开发研制的系列半挂车采用优质铝合金材料，结构先进、性能优良、使用可靠、维修方便。使用本半挂车可有效地提高运输效率、降低运输成本、增加经济效益，是理想的公路运输用车。为使您了解本半挂车的结构、性能、使用、维修及维护保养，充分发挥半挂车的使用效能、有效地提高使用寿命，特编制本说明书，请您按照本说明书的要求，正确操作、合理使用、及时保养和维修。本说明书仅对半挂车的结构、性能、使用及维护保养方法做重点说明。牵引车部分按《牵引车使用说明书》进行使用和保养。您在使用过程中如果发现该半挂车有什么问题，或者还有什么要求，请及时反馈给本公司，本公司竭诚为用户服务，尽力满足用户的需求。—2—目录一、外形简图二、主要技术参数三、使用范围四、使用保养及注意事项五、各主要总成的结构特点及使用与保养六、产品的运输与贮存七、质量保证八、随车工具、备件及技术资料一、半挂车外形简图—3——4—二、主要技术参数1、__________型厢式半挂车型号：外形尺寸(mm)：长宽高车厢栏板内尺寸(mm)：长宽高最大总质量(kg)：轴荷(kg)：牵引销处半挂车三轴整车整备质量(kg)：额定载质量(kg)：半挂车轮距(mm)：半挂车轴距(mm)：后悬：车轮：轮胎规格：车轮数量(个)：轮胎气压(KPa)：轮辋形式：轴数：离去角—5—三、列车的使用范围：本半挂是公路用车，即在道路条件较好的情况下，能充分发挥其效能。如在道路条件较差的情况下，要限制使用，即采取减载缓行等措施。四、列车的使用保养及注意事项：1、牵引车与半挂车的脱开：（1）将列车停在平坦的场地或路面上，摇下支撑装置，使其在接触地面后充分受力，关闭气分离开关，拔下电源插销以及ABS插销、取下气路联接器（即气接手），脱开牵引座板锁勾。（2）关闭牵引车手制动阀，将牵引车缓缓开出，牵引车与半挂车即可脱开。2、牵引车与半挂车的结合：（1）向后缓缓倒牵引车，接通七孔电源插座、ABS插座及气路联接器，打开分离开关，接合半挂车牵引座板撞车，锁勾即可锁住牵引销。（2）给制动系统充气、直至半挂车制动气室解除制动（气压约为490KPa），方可起步运行。3、半挂车的保养：（1）列车的所有紧固件皆应保持紧固状态，不得有任何松动现象，定期检查挂车上牵引销装配螺栓紧固或更换，尤其要注意悬架系统U型螺栓和导向壁支架调整螺栓的紧固。（2）应经常检查制动系统的密封性和可靠性。如发现漏气和制动失灵，应及时检查和修理。对任何不能正常使用的零部件应及时修复和更换。（3）各润滑部位应定期定量加注润滑油，以确保各传动付的可靠。特别要注意挂车后轴制动凸轮轴和调整臂以及牵引座板的润滑。（4）应经常检查漆面是否完好，如有掉漆磕碰、划伤等缺陷应及时补漆，以防氧化腐蚀。（5）应经常检查灯光照明及各种信号、标志等装置工作的可靠性，如有失效及损坏应及时更换和修理。（6）应经常注意检查半挂车与牵引底盘是否行驶在一条直线上（即列车的纵向中心上），如发现偏斜，则通过导向臂支架上调整插片来调整轴距，具体操作方法：轻敲调整插片上下移动即可使导向臂在支架上长条孔的范围内前后移动，达到调节轴距的作用。测量相关尺寸，达到整车厂规定的公差要求，—6—以免造成轮胎不正常磨损。检查方法如下：见图<一>（a）测量牵引销中心距挂车第二轴两端距离A、B，使AB之差保持在3mm范围内。（b）测量轴距之间C、D、E、F、G、H之差保持在3mm范围内。（c）拧紧可调拉力杆头部夹紧螺栓，拧紧力矩210N.m五、半挂车各主要总成的结构特点及使用与保养：<一>半挂车车架1、结构特点底框架为鹅颈式纵梁、惯穿式横梁结构。左右纵梁采用_____________为上下翼板，__________为腹板焊接而成，横梁采用______，焊接于纵梁腹板，与边梁、车箱底板焊合，形成一体，组成框架结构。这样整个底框架具有强度高、重量轻、承载能力强等特点。2、使用和保养：（1）半挂车的车架属于承受均匀载荷的构件，因此在使用时要使货物尽量均匀地布置在车箱底板上，如果运输中小型设备等集中载荷的货物时，应采取相应的措施，如加垫木等以增加受压面积，避免集中载荷，...
