不锈钢一般腐蚀特性.VIP免费

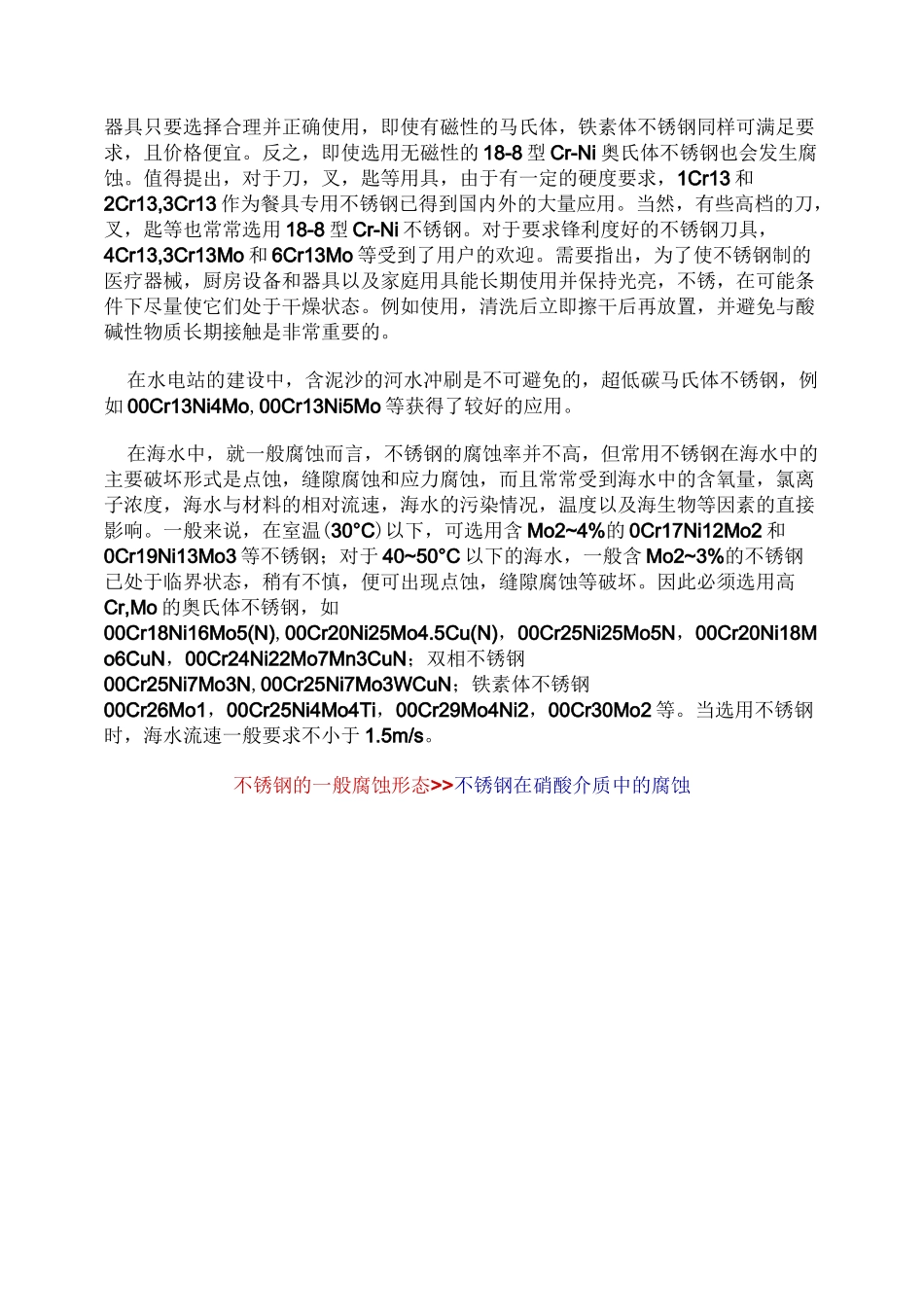

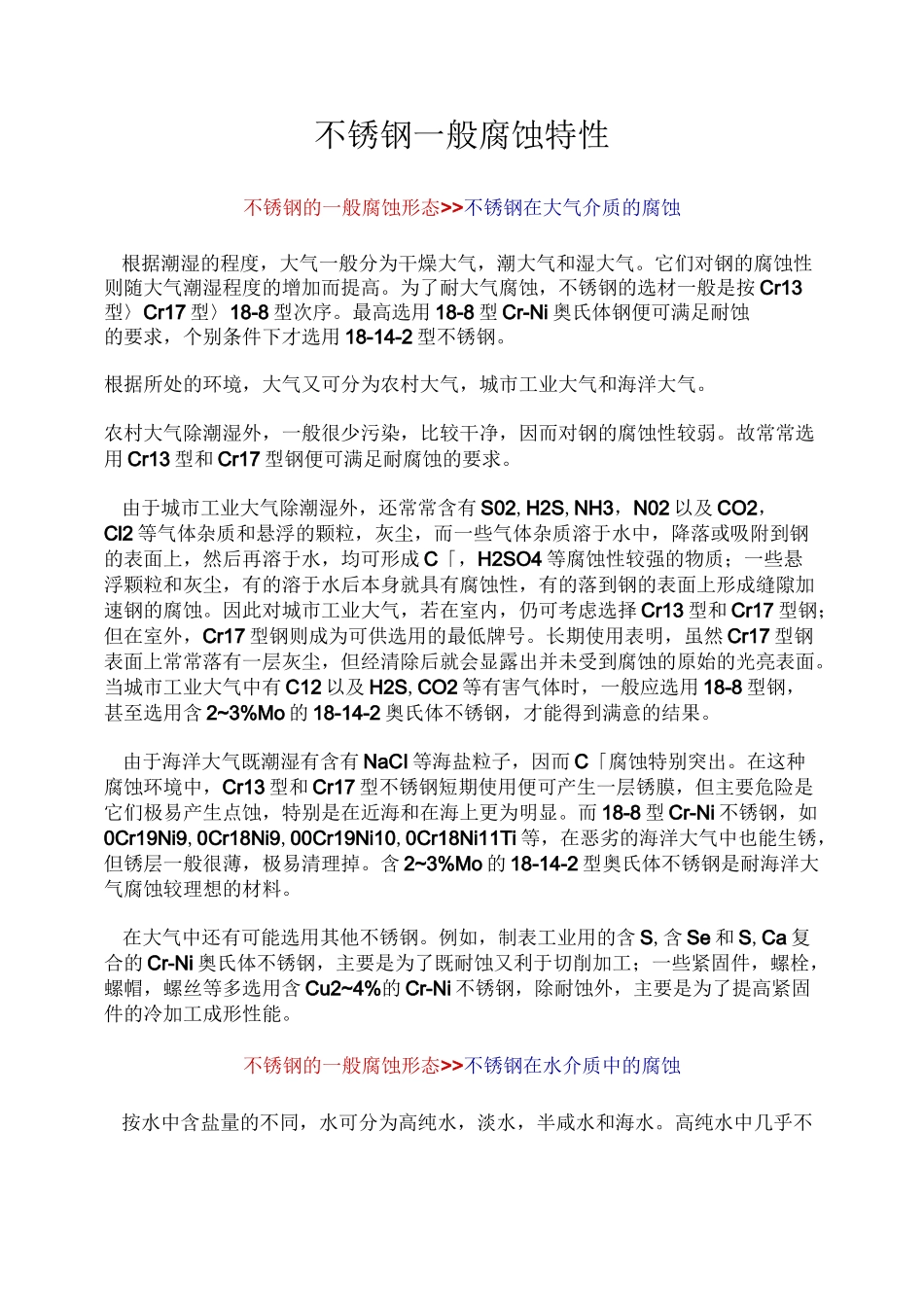

不锈钢一般腐蚀特性不锈钢的一般腐蚀形态>>不锈钢在大气介质的腐蚀根据潮湿的程度，大气一般分为干燥大气，潮大气和湿大气。它们对钢的腐蚀性则随大气潮湿程度的增加而提高。为了耐大气腐蚀，不锈钢的选材一般是按Cr13型〉Cr17型〉18-8型次序。最高选用18-8型Cr-Ni奥氏体钢便可满足耐蚀的要求，个别条件下才选用18-14-2型不锈钢。根据所处的环境，大气又可分为农村大气，城市工业大气和海洋大气。农村大气除潮湿外，一般很少污染，比较干净，因而对钢的腐蚀性较弱。故常常选用Cr13型和Cr17型钢便可满足耐腐蚀的要求。由于城市工业大气除潮湿外，还常常含有S02,H2S,NH3，N02以及CO2，Cl2等气体杂质和悬浮的颗粒，灰尘，而一些气体杂质溶于水中，降落或吸附到钢的表面上，然后再溶于水，均可形成C「，H2SO4等腐蚀性较强的物质；一些悬浮颗粒和灰尘，有的溶于水后本身就具有腐蚀性，有的落到钢的表面上形成缝隙加速钢的腐蚀。因此对城市工业大气，若在室内，仍可考虑选择Cr13型和Cr17型钢；但在室外，Cr17型钢则成为可供选用的最低牌号。长期使用表明，虽然Cr17型钢表面上常常落有一层灰尘，但经清除后就会显露出并未受到腐蚀的原始的光亮表面。当城市工业大气中有C12以及H2S,CO2等有害气体时，一般应选用18-8型钢，甚至选用含2~3%Mo的18-14-2奥氏体不锈钢，才能得到满意的结果。由于海洋大气既潮湿有含有NaCI等海盐粒子，因而C「腐蚀特别突出。在这种腐蚀环境中，Cr13型和Cr17型不锈钢短期使用便可产生一层锈膜，但主要危险是它们极易产生点蚀，特别是在近海和在海上更为明显。而18-8型Cr-Ni不锈钢，如0Cr19Ni9,0Cr18Ni9,00Cr19Ni10,0Cr18Ni11Ti等，在恶劣的海洋大气中也能生锈，但锈层一般很薄，极易清理掉。含2~3%Mo的18-14-2型奥氏体不锈钢是耐海洋大气腐蚀较理想的材料。在大气中还有可能选用其他不锈钢。例如，制表工业用的含S,含Se和S,Ca复合的Cr-Ni奥氏体不锈钢，主要是为了既耐蚀又利于切削加工；一些紧固件，螺栓，螺帽，螺丝等多选用含Cu2~4%的Cr-Ni不锈钢，除耐蚀外，主要是为了提高紧固件的冷加工成形性能。不锈钢的一般腐蚀形态>>不锈钢在水介质中的腐蚀按水中含盐量的不同，水可分为高纯水，淡水，半咸水和海水。高纯水中几乎不含盐，C「一般v=0.1ppm；淡水中含盐量低于0.05%；半咸水中含盐量在0.05%以上，但低于海水中的含盐量；海水中含盐量达3~3.5%。不锈钢在水介质中，一般腐蚀并不是引起不锈钢破坏的主要形式。而最常见的腐蚀破坏系来自局部腐蚀，特别是应力腐蚀，点蚀和缝隙腐蚀。高纯水大量应用于核工业中，特别是以水为冷却和工作介质的沸水和压水核反应堆中。由于高纯水中C「和氧都很低(C「v=0.10ppm,[O]v=0.01ppm),不锈钢在此种条件下的腐蚀率很小，v0.01mm/a。因此水冷核反应堆中除核燃料包壳等少量材料外，大量选用不锈钢，说水冷核反应堆是不锈钢“堆”成的一点也不夸大。所选用的材料主要牌号为0Cr19Ni9,00Cr19Ni11,0Cr17Ni12Mo2,00Cr17Ni14Mo2,0Cr18Ni11Ti等，近些年来，控氮的Cr-Ni奥氏体不锈钢，例如控氮的0Cr19Ni9,00Cr19Ni11,00Cr17Ni14Mo2等大量用作堆内结构材料(法兰,堆内各种支撑件等)和主管道材料。压水堆蒸汽发生器管材虽然已选用高镍耐蚀合金,但蒸发器隔板则选用0Cr13Al(AISA405)铁素体不锈钢。在水冷反应堆乏燃料储存装置中,除耐高纯水腐蚀外还要求具有热中子吸收能力,为此，含硼的Cr-Ni不锈钢(0Cr18Ni10B)获得了应用。淡水中即使含有少量C「和饱和氧，甚至还有其他杂质，但对不锈钢的一般腐蚀也是微不足道的。因此,所有类型的不锈钢均可用于与淡水相接触的环境中。淡水在工业中(工业水)，既可作介质又可作原料，因此用量极大。在与工业水相接触的设备，部件中，最常选用的不锈钢是Cr13型，Cr17型和18-8型三大类。各种换热设备，例如换热器，蒸发器，冷凝器，热交换器等的工作环境在工业水条件下是最苛刻的。最常选用的是18-8型钢，例如0Cr18Ni11Ti，0Cr19Ni9，00Cr19Ni11，有时也选用0Cr17Ni12Mo2和00Cr17Ni14Mo2。日常用的医疗器械，厨房设备和器具以及家庭用具等，既与大气接触，又常常受到淡水的腐蚀。在这些条件下选用不锈钢，由于既美...
