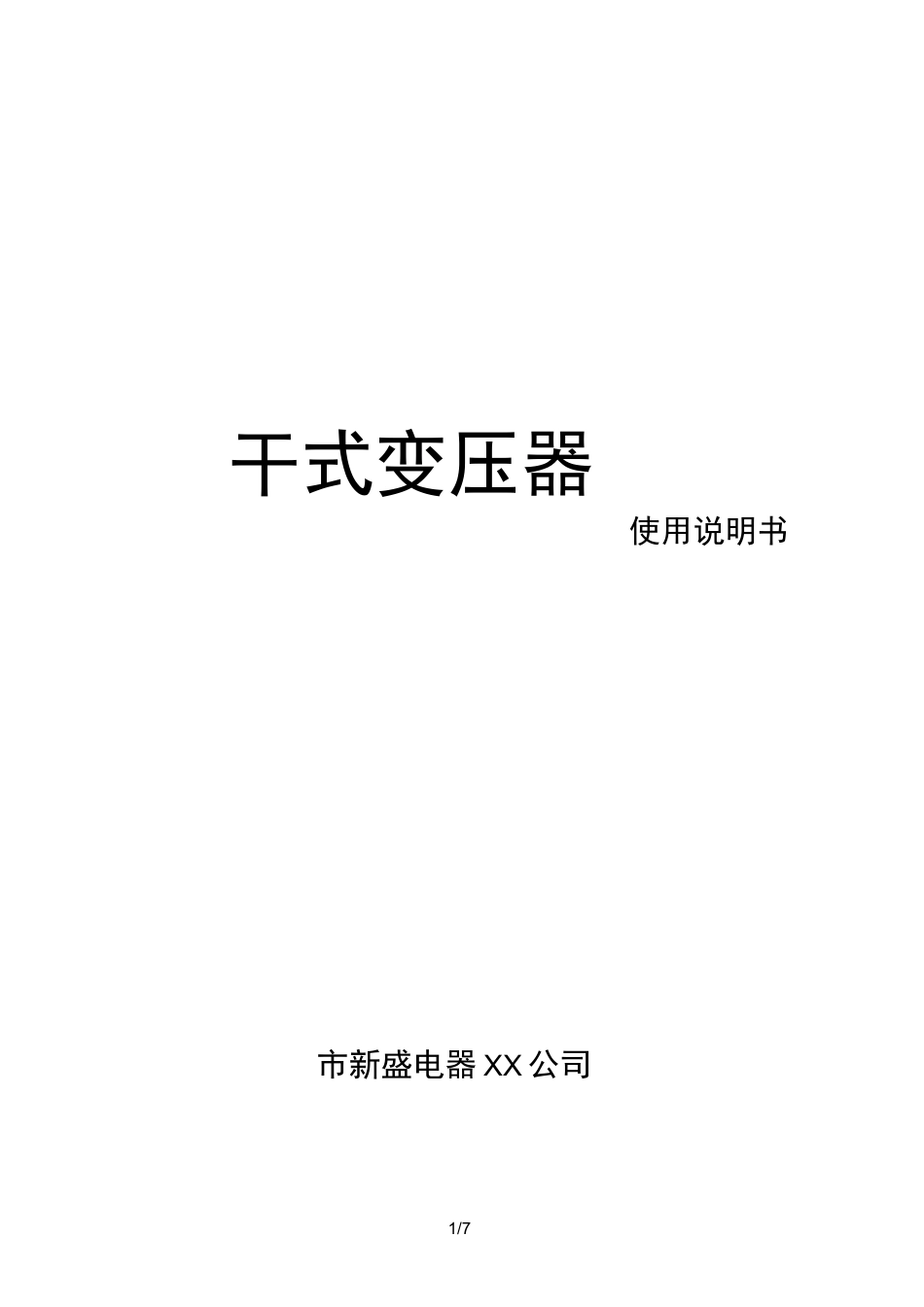

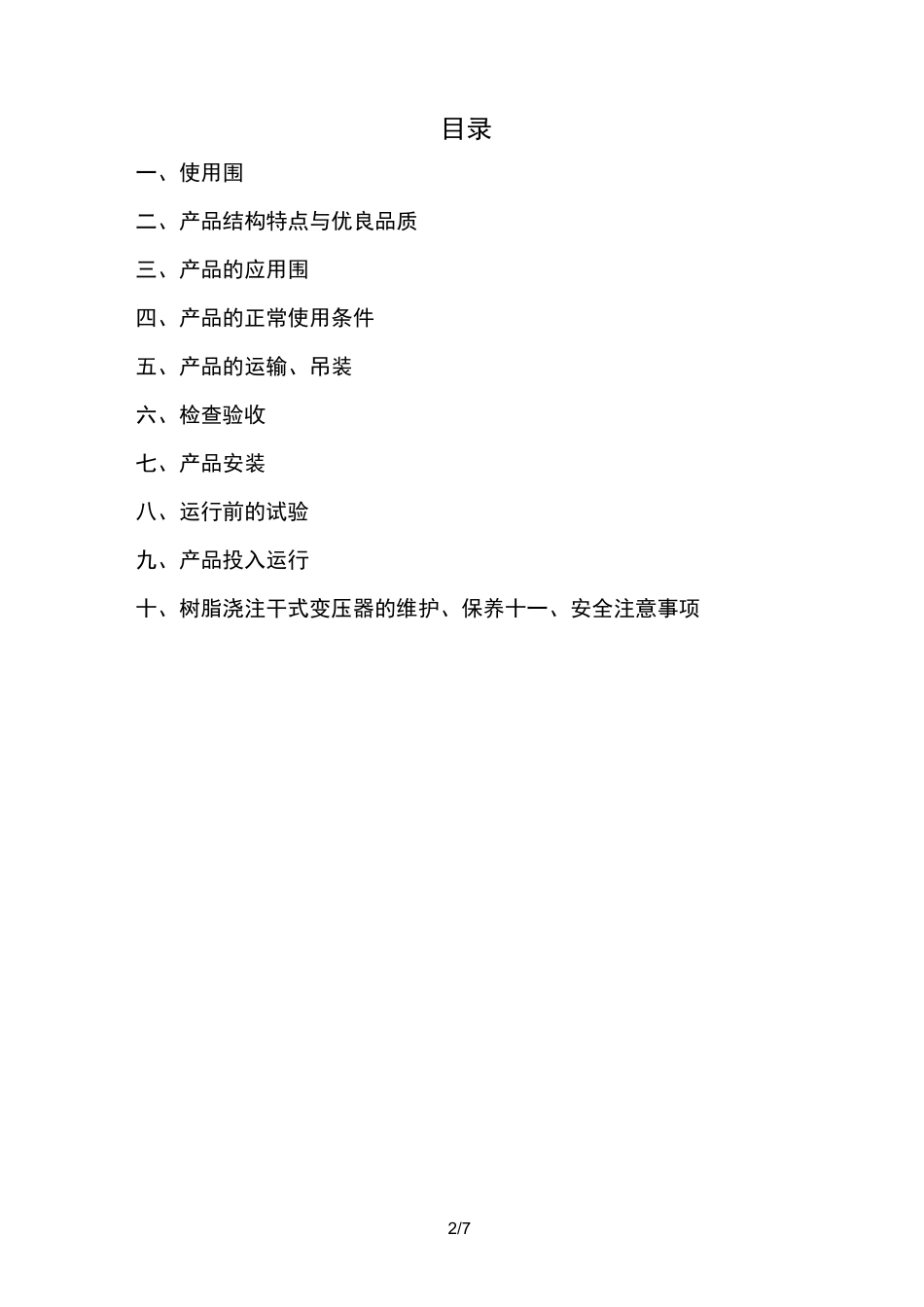

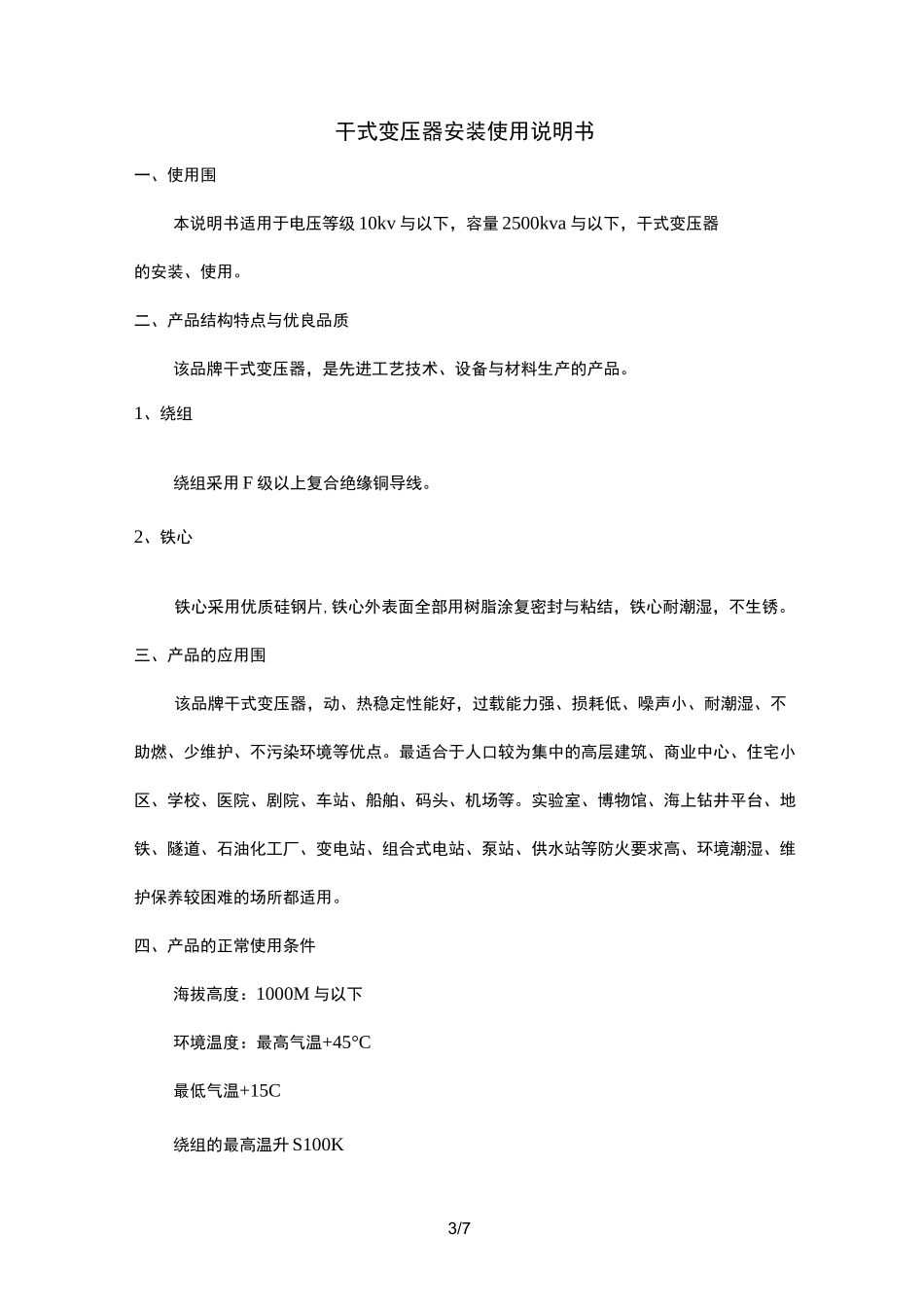

1/7干式变压器使用说明书市新盛电器XX公司2/7目录一、使用围二、产品结构特点与优良品质三、产品的应用围四、产品的正常使用条件五、产品的运输、吊装六、检查验收七、产品安装八、运行前的试验九、产品投入运行十、树脂浇注干式变压器的维护、保养十一、安全注意事项3/7干式变压器安装使用说明书一、使用围本说明书适用于电压等级10kv与以下，容量2500kva与以下，干式变压器的安装、使用。二、产品结构特点与优良品质该品牌干式变压器，是先进工艺技术、设备与材料生产的产品。1、绕组绕组采用F级以上复合绝缘铜导线。2、铁心铁心采用优质硅钢片,铁心外表面全部用树脂涂复密封与粘结，铁心耐潮湿，不生锈。三、产品的应用围该品牌干式变压器，动、热稳定性能好，过载能力强、损耗低、噪声小、耐潮湿、不助燃、少维护、不污染环境等优点。最适合于人口较为集中的高层建筑、商业中心、住宅小区、学校、医院、剧院、车站、船舶、码头、机场等。实验室、博物馆、海上钻井平台、地铁、隧道、石油化工厂、变电站、组合式电站、泵站、供水站等防火要求高、环境潮湿、维护保养较困难的场所都适用。四、产品的正常使用条件海拔高度：1000M与以下环境温度：最高气温+45°C最低气温+15C绕组的最高温升S100K4/7绕组的是热点温度155C冷却方式：自冷式（AN）和风冷式（AF）两种使用场所应清洁，有一定的自然通风和人为通风的条件，通风量按1KW损耗4-4.5/MIN选取。变压器应安装在不易被洪水淹没的地方。如果使用条件有部分不能满足或者有特殊使用要求时可在市场化时提出，经双方协商解决，为用户提供满意的产品。五、产品的运输、吊装1、产品发运时，应将产品牢固在固定的运输车上，运输过程中预防强烈的冲击、振动和偏摆。要注意天气。如遇下雨、雪务必用雨布将产品掩盖起来。2、整台产品起吊，要注意在包装箱四下角标示的吊装位置，吊绳要放在枕木下面，如产品要从包装箱吊出时，必须同时使用上夹件上的四个吊板（或吊环），吊绳之间的夹角不得大于60°.3、运输过程中，变压器的倾斜度不大于30°..4、产品若需要配有小车，运输时应将小车拆下，倒放固定在底座下面，并用螺栓紧固，以防产品运输中移位。使用时，应将小车装回原位。5、有外壳的产品运输5.1有外壳的产品运输时，一般主机和外壳分开，运到用户地再组合。5.2远途运输时可将主机与外壳一起包装，但部必须固定牢固。吊运时，应用外壳顶部与主机连接的吊环吊装。6、禁止绑拉线圈、绝缘子、引线、垫块等易损件。六、检查验收1、用户收到产品后，应尽快进行开箱检查。检查铭牌上数据与用户订购的5/7产品规格、容量、电压等级、联接组标号、短路阻抗是否相符。2、检查产品零部件有无缺损，备件和拆卸是否齐全。3、检查产品经运输后，绝缘有无损伤，器身上有无脏物、异物，如有应设法消除。七、产品安装1.对于无外壳的变压器，在室安装时，其带电部位与墙壁之间或与网格栏栅壁之间的最小距离应满足下表要求：（海拔高度1000mm与以下）电压等级（kv）设备最高电雷电冲击电压工频耐受电压（有对墙壁压（kv）（峰值）AC（kv）效值）AC（kv）(mm)11.1316033.5401016066.960202001011.57528300从变压器的散热、减小噪声和安全考虑变压器与墙壁距离应大于或等于3m。2、变压器带点部位对地距离，应符合GB10237-1998《电力变压器外绝缘试验绝缘的口空气间隙》标准的规定。3变压器的外壳安装3.1外壳与主机分开运输时，则应先检查紧固有无松动，然后将外壳吊装在主机底座槽钢相对应的孔上，拧紧螺栓。检查带电体与外壳间的距离是否达到绝缘要求。可参考下表进行检查。电压等级工频耐压（有效值）kv带电体与外壳间的最小距离（mm）13406/731060620901028125（海拔高度1000m与以下。超过此值时，可按100m间隙增大1%考虑）4、变压器安装完成后，应作清洁处理，清除灰尘和异物。八、运行前的试验1、直流电阻测试2、铁心接地检查：松开铁心接地片的螺栓，用2500V兆欧表测铁心对地绝缘电阻应25MQ。（测试温度10〜40°C），相对湿度＜85%绝缘电阻测试，用2500V欧表测试高、低，应满足下表要求：绕组电压等级（kv）绝缘电阻（MQ）0.4±506±20010±300注：测试...
