钢筋弯钩长度计算及螺旋箍筋计算VIP专享VIP免费

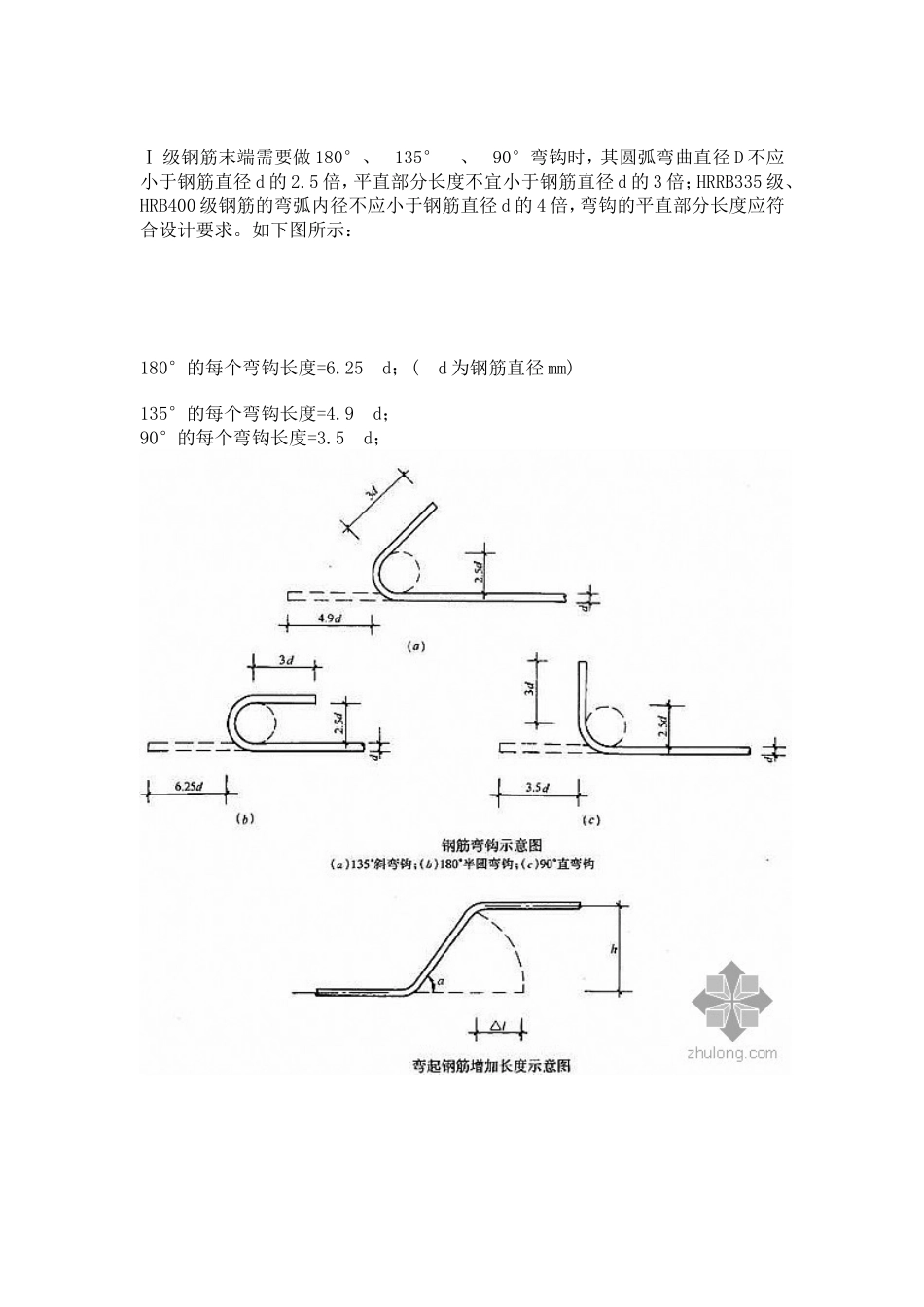

基本原理：一圈螺旋筋展开相当于直角三角形的斜边，圆的周长和间距相当于两直角边。可推导公式：L=H/h×√（D-2a+d）2π2+h2式中:L-螺旋箍总长度(m)(其长度是连续不断的)h-螺旋箍螺距(m)D-构件断面直径(m)2a-保护层厚度(m)d-螺旋箍直径(m)（D-2a+d）2π2+h2是在根号内的,且小括号后的"2"是整个小括号内数字的平方,π后的"2"是π的平方,h后的"2"是h的平方的意思.或者：L=N*SQRT(h*h+(3.14*D)*(3.14*D))D:直径N:螺旋筋的环数h:间距还有：SQRT(H2+(π×D×(H/h))2)+π×D×3+12.5dH:构件高h:螺旋箍螺距D:螺旋箍直径d:螺旋箍钢筋直径钢筋弯钩的计算方法和钢筋下料钢筋的弯勾计算主要看钢筋弯勾的弯折角度以及构件的抗震要求。Ⅰ级钢筋末端需要做180°、135°、90°弯钩时，其圆弧弯曲直径D不应小于钢筋直径d的2.5倍，平直部分长度不宜小于钢筋直径d的3倍；HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍，弯钩的平直部分长度应符合设计要求。如下图所示：180°的每个弯钩长度=6.25d；(d为钢筋直径mm)135°的每个弯钩长度=4.9d；90°的每个弯钩长度=3.5d；还应该根据设计图纸参照相应图集计算，比如03G101-1中P35页有规定：钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。180°弯钩增加6.25d的推导现行规范规定，Ⅰ级钢的弯心直径是2.5d钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75d半圆周长为1.75dπ＝5.498d取5.5d平直段为3d所以180度弯钩增加的展开长度为8.5d－2.25d=6.25d90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d)现行规范规定，抗震框架纵向钢筋锚固需要≥0.4laE+15d，同时规定，当纵向钢筋直径≤25mm时，弯心内半经≥6d；当纵向钢筋直径＞25mm时，弯心内半经≥8d，首先我们推导纵向钢筋直径≤25mm时需要的展开长度。弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d,90°圆心角对应的圆周长度＝13dπ×90°／360°=10.21d。所以，90°钩所需要的展开长度为15d－7d+10.21d－7d=11.21d这个11.21d适用于抗震框架纵向钢筋直径d≤25mm时的锚固。90°直弯钩增加10.35d的推导(d＞25mm,弯曲直径≥16d)弯曲半径8d,弯曲直径是16d,钢筋中心线1/4圆的直径是17d90°圆心角对应的圆周长度＝17dπ×90°／360°=13.35d所以，90°钩所需要的展开长度为15d－9d+13.35d－9d=10.35d这个10.35d适用于抗震框架纵向钢筋直径d＞25mm时的锚固。按照本图的演算，所谓的“‘度量差值”或“延伸长度”是2×9d－17d×π/4=18d－13.35d=4.65d。我们指出“‘度量差值”或“延伸长度”是上世纪60年代的学者为“做学问”而人为制造出来的不能自圆其说的“数据”’，而且大多数编著者都将其未作解析就“笑纳”到自己的书稿之中，所以，许多在施工一线的朋友觉得“不好用”，后面的表格就是依据某经典教科书给出的数据编制而成的，对于箍筋还是可用的，对于纵向钢筋就不合适，且对于非“特殊”角度，也未给出“‘度量差值”或“延伸长度”的数据，现在建筑师万花齐放，角度是按照地形需要结合建筑美学确定，往往不是“特殊”角度，也就查不到某个具体“非特殊”角度的“‘度量差值”或“延伸长度”的数据，所以已经是摒弃“‘度量差值”或“延伸长...
