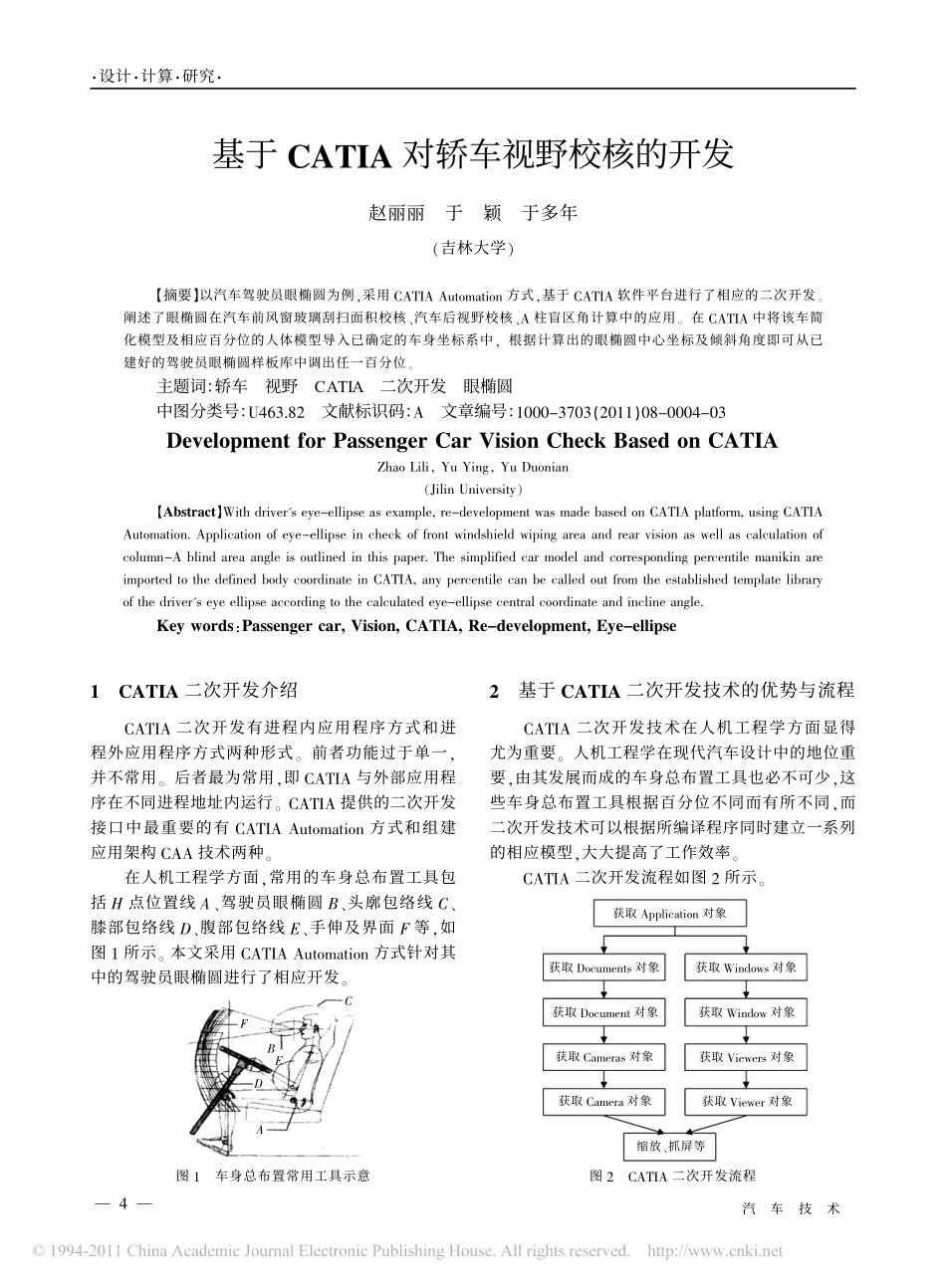

汽车技术基于CATIA对轿车视野校核的开发赵丽丽于颖于多年（吉林大学）【摘要】以汽车驾驶员眼椭圆为例，采用CATIAAutomation方式，基于CATIA软件平台进行了相应的二次开发。阐述了眼椭圆在汽车前风窗玻璃刮扫面积校核、汽车后视野校核、A柱盲区角计算中的应用。在CATIA中将该车简化模型及相应百分位的人体模型导入已确定的车身坐标系中，根据计算出的眼椭圆中心坐标及倾斜角度即可从已建好的驾驶员眼椭圆样板库中调出任一百分位。主题词：轿车视野CATIA二次开发眼椭圆中图分类号：U463.82文献标识码：A文章编号：1000－3703（2011）08－0004－03DevelopmentforPassengerCarVisionCheckBasedonCATIAZhaoLili，YuYing，YuDuonian（JilinUniversity）【Abstract】Withdriver'seye-ellipseasexample,re-developmentwasmadebasedonCATIAplatform,usingCATIAAutomation.Applicationofeye-ellipseincheckoffrontwindshieldwipingareaandrearvisionaswellascalculationofcolumn-Ablindareaangleisoutlinedinthispaper.ThesimplifiedcarmodelandcorrespondingpercentilemanikinareimportedtothedefinedbodycoordinateinCATIA,anypercentilecanbecalledoutfromtheestablishedtemplatelibraryofthedriver'seyeellipseaccordingtothecalculatedeye-ellipsecentralcoordinateandinclineangle.Keywords：Passengercar,Vision,CATIA,Re-development,Eye-ellipse1CATIA二次开发介绍CATIA二次开发有进程内应用程序方式和进程外应用程序方式两种形式。前者功能过于单一，并不常用。后者最为常用，即CATIA与外部应用程序在不同进程地址内运行。CATIA提供的二次开发接口中最重要的有CATIAAutomation方式和组建应用架构CAA技术两种。在人机工程学方面，常用的车身总布置工具包括H点位置线A、驾驶员眼椭圆B、头廓包络线C、膝部包络线D、腹部包络线E、手伸及界面F等，如图1所示。本文采用CATIAAutomation方式针对其中的驾驶员眼椭圆进行了相应开发。图1车身总布置常用工具示意2基于CATIA二次开发技术的优势与流程CATIA二次开发技术在人机工程学方面显得尤为重要。人机工程学在现代汽车设计中的地位重要，由其发展而成的车身总布置工具也必不可少，这些车身总布置工具根据百分位不同而有所不同，而二次开发技术可以根据所编译程序同时建立一系列的相应模型，大大提高了工作效率。CATIA二次开发流程如图2所示。图2CATIA二次开发流程CBEDAF获取Application对象获取Documents对象获取Document对象获取Cameras对象获取Camera对象获取Windows对象获取Window对象获取Viewers对象获取Viewer对象缩放、抓屏等·设计·计算·研究·4——2011年第8期3基于CATIA对驾驶员眼椭圆开发3.1设置开发环境，连接CATIA启动VB程序，新建“标准EXE”工程。从菜单中选择“工程→引用”命令，如图3选择CATIA相应的类库声明。图3CATIA设置开发环境3.2窗体界面的设计与模型生成在VB中设置如图4所示的窗体界面，分别选择不同驾驶员百分位值时，经所编程序运行即可自动连接CATIA，并在CATIA环境中生成对应的满足SAE标准该百分位的驾驶员眼椭圆模型。图4CATIA窗体界面的设计最终可以生成一系列各个常用百分位眼椭圆模型，如图5所示，从而使设计者对不同车型进行设计时能够从这些样板库中采用不同百分位的模型进行比对与分析。图5生成第90、95、99百分位眼椭圆3.3眼椭圆的应用3.3.1汽车前风窗玻璃刮扫面积的校核以A类车为例，其前风窗玻璃刮扫部位如图6所示，各区域的刮扫要求如表1所示。理论刮扫区的确定：眼椭圆定位后，按表1中规定的角度分别做眼椭圆上、下切面（侧视图为直线）和左、右切面（俯视图为直线），各切面与前风窗相交得4条直线，其交线围成的区域即为理论刮扫区。图6汽车前风窗玻璃刮扫区域表1A类车雨刮器的刮扫要求实际刮扫区的确定：实际刮扫区与刮扫器尺寸、刮臂中心位置、刮臂转动角度有关，根据刮臂中心位置到实际刮扫区域边界的距离近似等于刮臂长度可确定出实际刮扫区的边界。刮净率是指理论刮扫区与实际刮扫区重叠部分面积与理论刮扫面积之比。3.3.2汽车后视野校核A类车内、外后视野区域的标准要求如图7所示。（a）...
