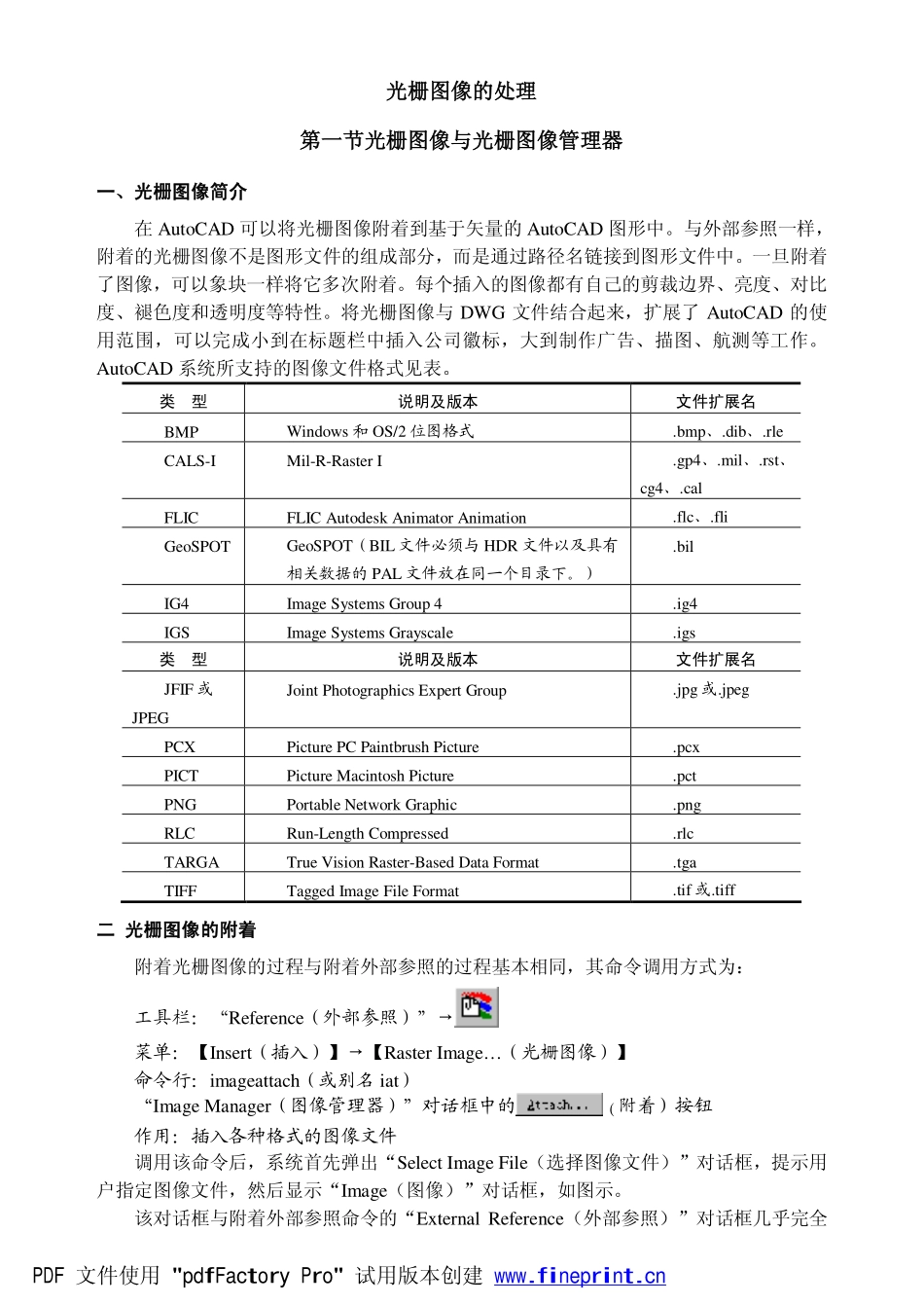

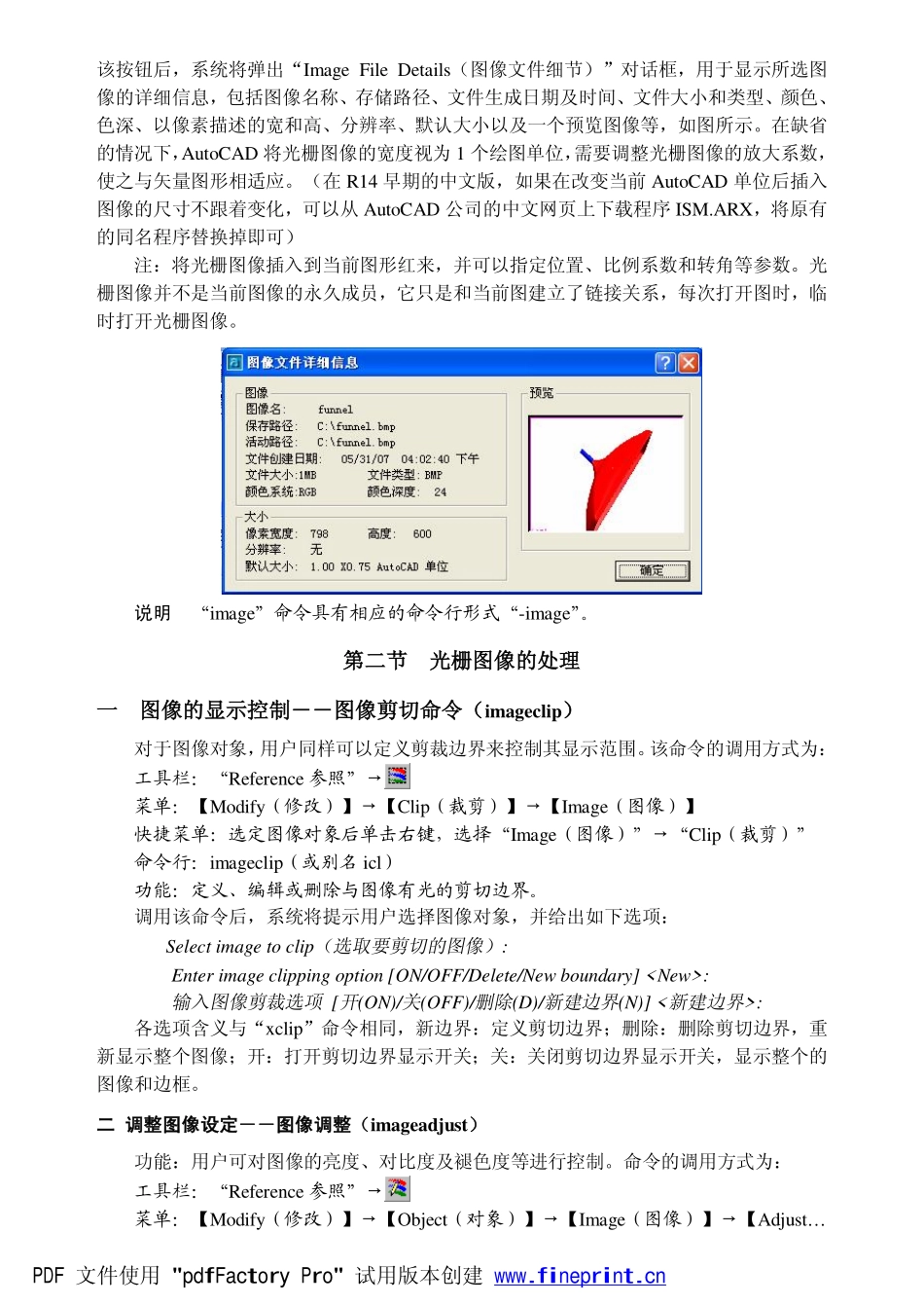

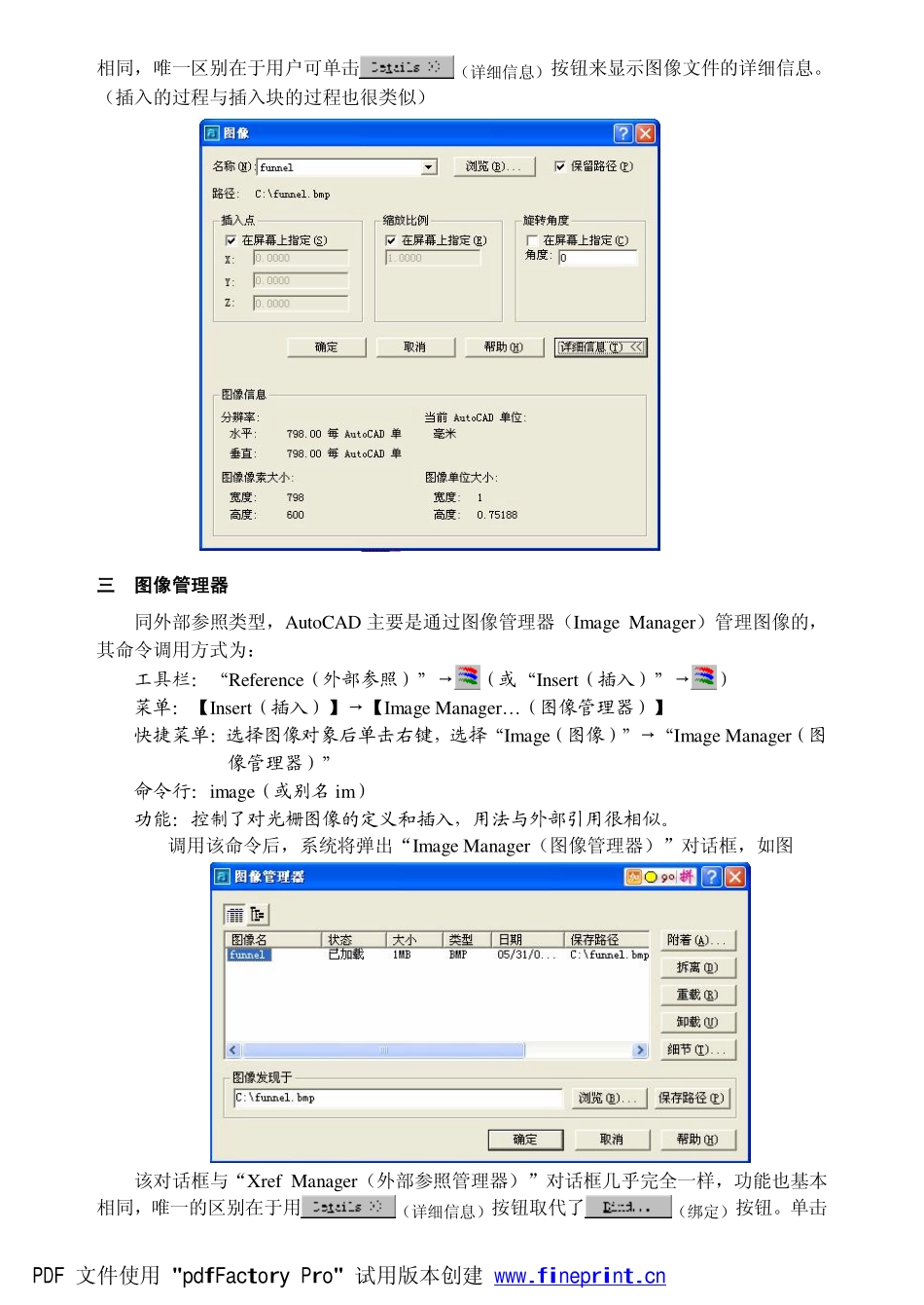

光栅图像的处理第一节光栅图像与光栅图像管理器一、光栅图像简介在AutoCAD可以将光栅图像附着到基于矢量的AutoCAD图形中。与外部参照一样，附着的光栅图像不是图形文件的组成部分，而是通过路径名链接到图形文件中。一旦附着了图像，可以象块一样将它多次附着。每个插入的图像都有自己的剪裁边界、亮度、对比度、褪色度和透明度等特性。将光栅图像与DWG文件结合起来，扩展了AutoCAD的使用范围，可以完成小到在标题栏中插入公司徽标，大到制作广告、描图、航测等工作。AutoCAD系统所支持的图像文件格式见表。类型说明及版本文件扩展名BMPWindows和OS/2位图格式.bmp、.dib、.rleCALS-IMil-R-RasterI.gp4、.mil、.rst、cg4、.calFLICFLICAutodeskAnimatorAnimation.flc、.fliGeoSPOTGeoSPOT（BIL文件必须与HDR文件以及具有相关数据的PAL文件放在同一个目录下。）.bilIG4ImageSystemsGroup4.ig4IGSImageSystemsGrayscale.igs类型说明及版本文件扩展名JFIF或JPEGJointPhotographicsExpertGroup.jpg或.jpegPCXPicturePCPaintbrushPicture.pcxPICTPictureMacintoshPicture.pctPNGPortableNetworkGraphic.pngRLCRun-LengthCompressed.rlcTARGATrueVisionRaster-BasedDataFormat.tgaTIFFTaggedImageFileFormat.tif或.tiff二光栅图像的附着附着光栅图像的过程与附着外部参照的过程基本相同，其命令调用方式为：工具栏：“Reference（外部参照）”→菜单：【Insert（插入）】→【RasterImage…（光栅图像）】命令行：imageattach（或别名iat）“ImageManager（图像管理器）”对话框中的（附着）按钮作用：插入各种格式的图像文件调用该命令后，系统首先弹出“SelectImageFile（选择图像文件）”对话框，提示用户指定图像文件，然后显示“Image（图像）”对话框，如图示。该对话框与附着外部参照命令的“ExternalReference（外部参照）”对话框几乎完全PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn相同，唯一区别在于用户可单击（详细信息）按钮来显示图像文件的详细信息。（插入的过程与插入块的过程也很类似）三图像管理器同外部参照类型，AutoCAD主要是通过图像管理器（ImageManager）管理图像的，其命令调用方式为：工具栏：“Reference（外部参照）”→（或“Insert（插入）”→）菜单：【Insert（插入）】→【ImageManager…（图像管理器）】快捷菜单：选择图像对象后单击右键，选择“Image（图像）”→“ImageManager（图像管理器）”命令行：image（或别名im）功能：控制了对光栅图像的定义和插入，用法与外部引用很相似。调用该命令后，系统将弹出“ImageManager（图像管理器）”对话框，如图该对话框与“XrefManager（外部参照管理器）”对话框几乎完全一样，功能也基本相同，唯一的区别在于用（详细信息）按钮取代了（绑定）按钮。单击PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn该按钮后，系统将弹出“ImageFileDetails（图像文件细节）”对话框，用于显示所选图像的详细信息，包括图像名称、存储路径、文件生成日期及时间、文件大小和类型、颜色、色深、以像素描述的宽和高、分辨率、默认大小以及一个预览图像等，如图所示。在缺省的情况下，AutoCAD将光栅图像的宽度视为1个绘图单位，需要调整光栅图像的放大系数，使之与矢量图形相适应。（在R14早期的中文版，如果在改变当前AutoCAD单位后插入图像的尺寸不跟着变化，可以从AutoCAD公司的中文网页上下载程序ISM.ARX，将原有的同名程序替换掉即可）注：将光栅图像插入到当前图形红来，并可以指定位置、比例系数和转角等参数。光栅图像并不是当前图像的永久成员，它只是和当前图建立了链接关系，每次打开图时，临时打开光栅图像。说明“image”命令具有相应的命令行形式“-image”。第二节光栅图像的处理一图像的显示控制――图像剪切命令（imageclip）对于图像对象，用户同样可以定义剪裁边界来控制其显示范围。该命令的调用方式为：工具栏：“Reference参照”→菜单：【Modify（修改）】→【Clip（裁剪）】→【Image（图像）】快捷菜单：选定图像对象后单击右键，选择“Image（图像）”→“Clip（裁剪）...
