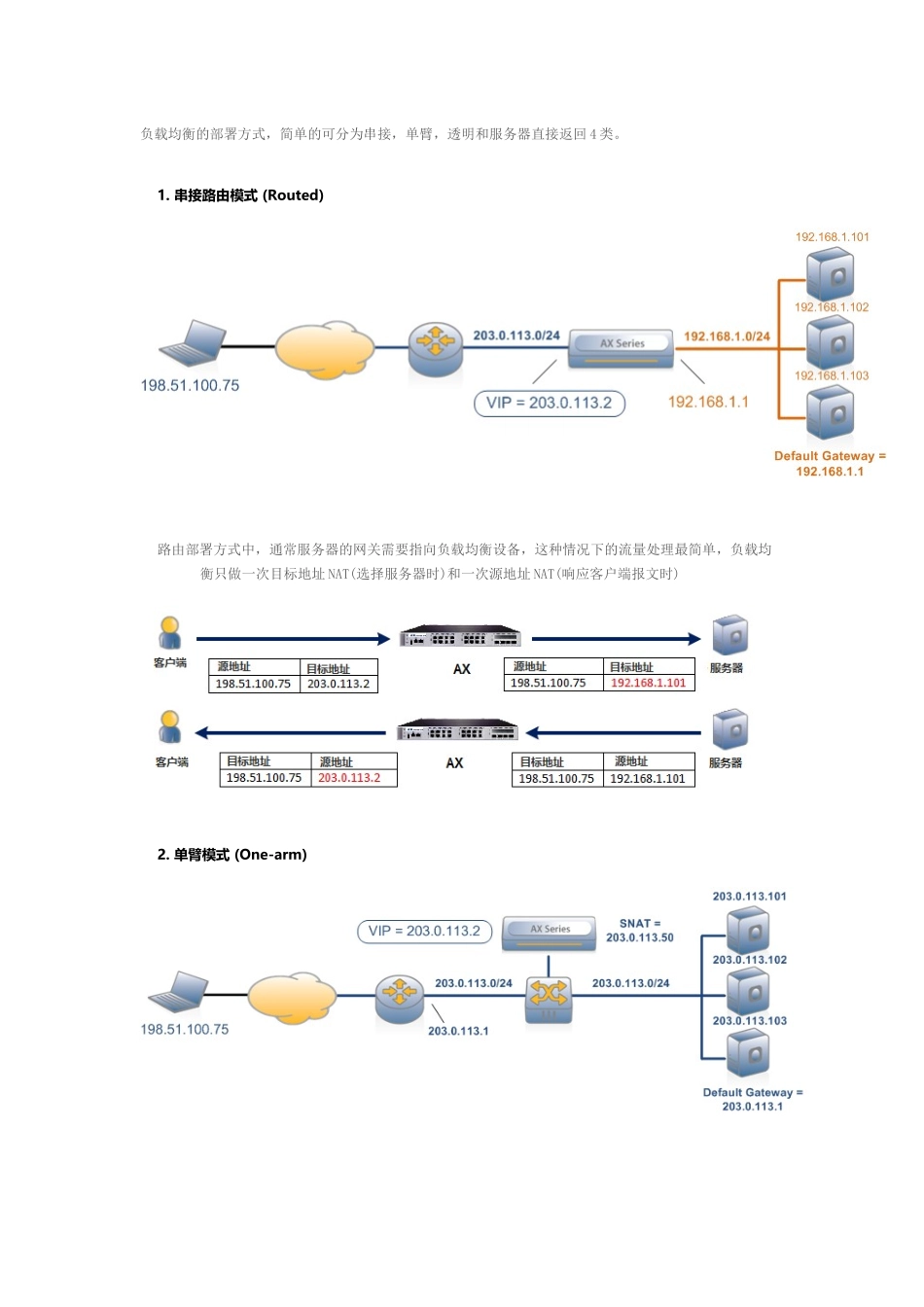

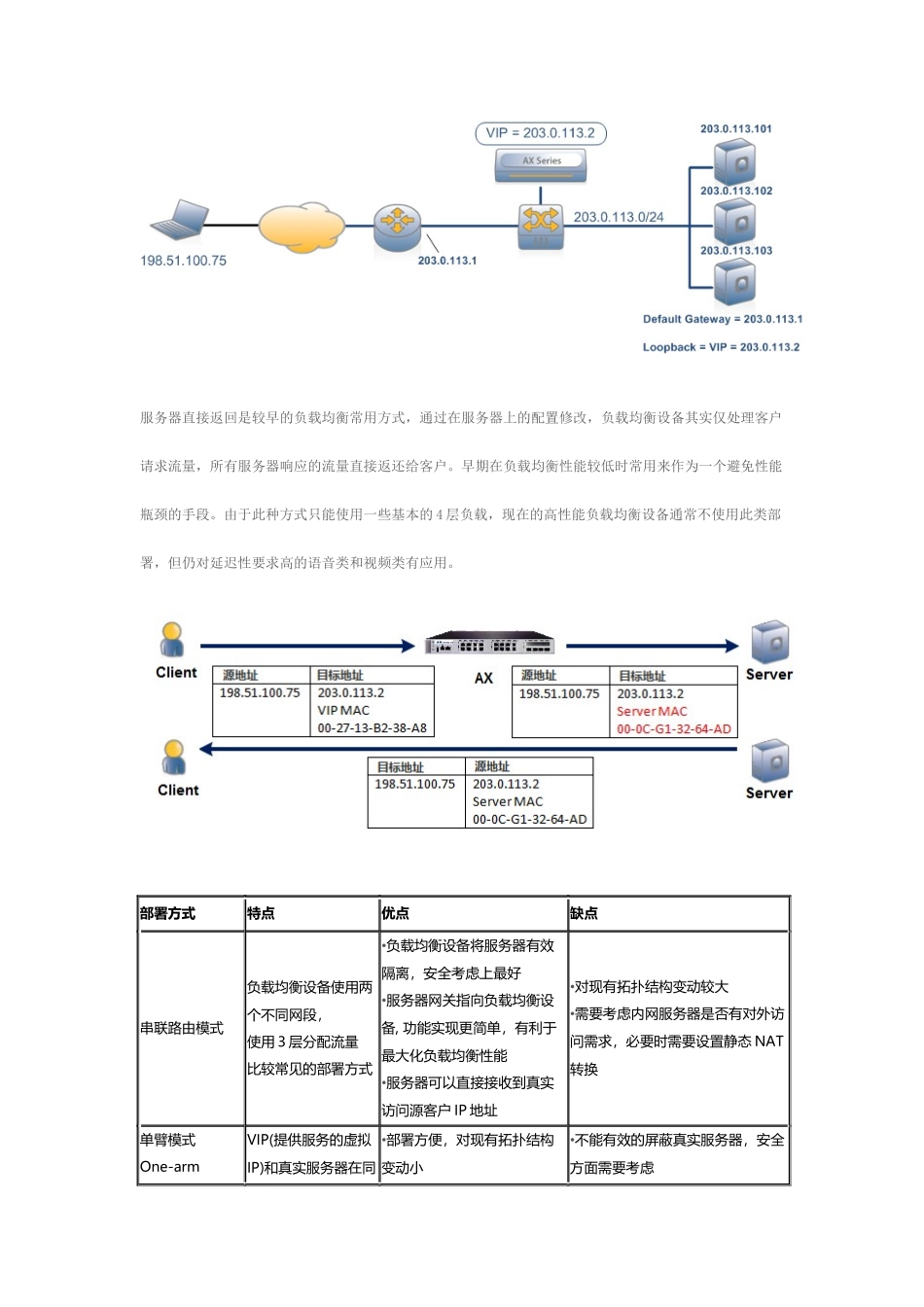

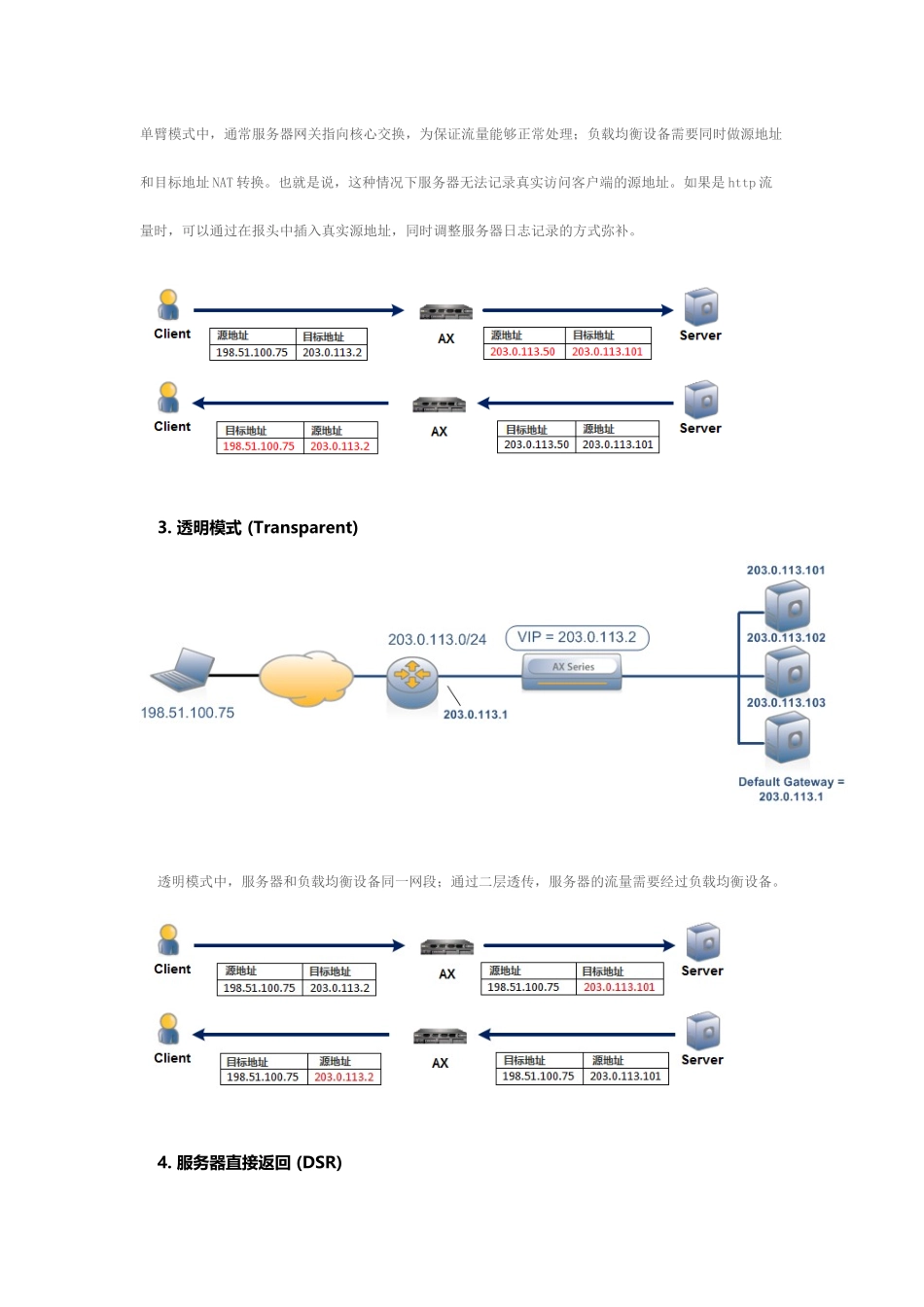

负载均衡的部署方式，简单的可分为串接，单臂，透明和服务器直接返回4类。1.串接路由模式(Routed)路由部署方式中，通常服务器的网关需要指向负载均衡设备，这种情况下的流量处理最简单，负载均衡只做一次目标地址NAT(选择服务器时)和一次源地址NAT(响应客户端报文时)2.单臂模式(One-arm)单臂模式中，通常服务器网关指向核心交换，为保证流量能够正常处理；负载均衡设备需要同时做源地址和目标地址NAT转换。也就是说，这种情况下服务器无法记录真实访问客户端的源地址。如果是http流量时，可以通过在报头中插入真实源地址，同时调整服务器日志记录的方式弥补。3.透明模式(Transparent)透明模式中，服务器和负载均衡设备同一网段；通过二层透传，服务器的流量需要经过负载均衡设备。4.服务器直接返回(DSR)服务器直接返回是较早的负载均衡常用方式，通过在服务器上的配置修改，负载均衡设备其实仅处理客户请求流量，所有服务器响应的流量直接返还给客户。早期在负载均衡性能较低时常用来作为一个避免性能瓶颈的手段。由于此种方式只能使用一些基本的4层负载，现在的高性能负载均衡设备通常不使用此类部署，但仍对延迟性要求高的语音类和视频类有应用。部署方式特点优点缺点串联路由模式负载均衡设备使用两个不同网段，使用3层分配流量比较常见的部署方式•负载均衡设备将服务器有效隔离，安全考虑上最好•服务器网关指向负载均衡设备,功能实现更简单，有利于最大化负载均衡性能•服务器可以直接接收到真实访问源客户IP地址•对现有拓扑结构变动较大•需要考虑内网服务器是否有对外访问需求，必要时需要设置静态NAT转换单臂模式One-armVIP(提供服务的虚拟IP)和真实服务器在同•部署方便，对现有拓扑结构变动小•不能有效的屏蔽真实服务器，安全方面需要考虑一网段；最常见的部署方式•和应用无关的流量不会通过负载均衡设备•内部应用无影响，外部应用通常需要前端防火墙做NAT映射到应用VIP•服务器网关不是负载均衡设备时1）负载均衡设备需要做源地址NAT后再转发流量，需要IP地址增多2）服务器不能直接接收访问客户源地址，需要对应用做修改后才可以通过其他方式获得真实访问地址透明模式负载均衡设备和服务器之间部署在同一网段，仅在有特殊需求时使用•对现有拓扑结构变动最小•服务器可以直接接收到真实访问源客户IP地址部署不直观，调试和故障分析时较繁琐DSR服务器回程报文不通过负载均衡设备，直接返回给客户端；延迟短，适合流媒体等对延时要求较高应用•性能高，可处理吞吐量高•服务器可以直接接收到真实访问源客户IP地址只能做4层的负载均衡，基于7层的服务无法实现优化(例如压缩等)无法使用需要在服务器上配置loopback地址(J.L.)
