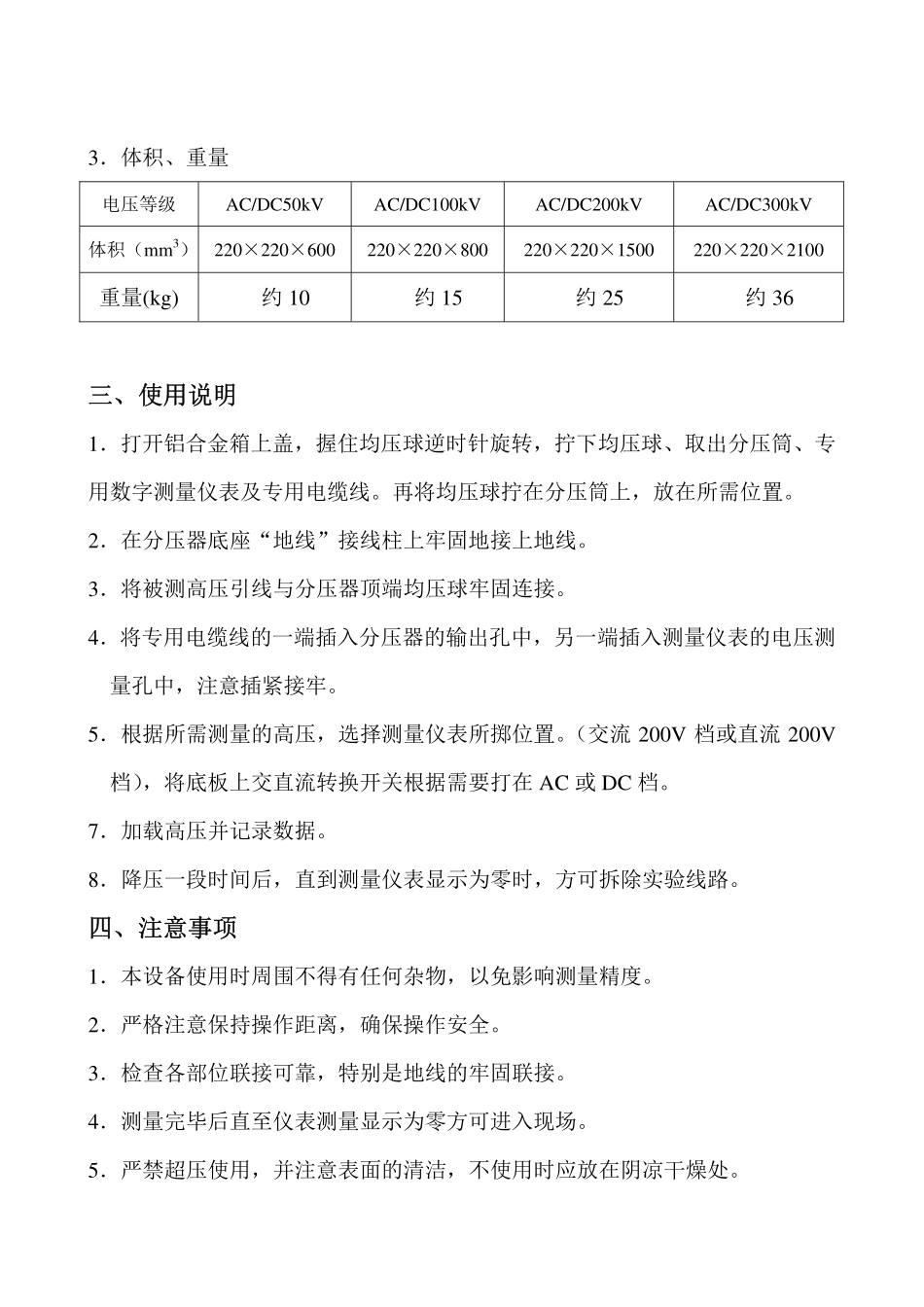

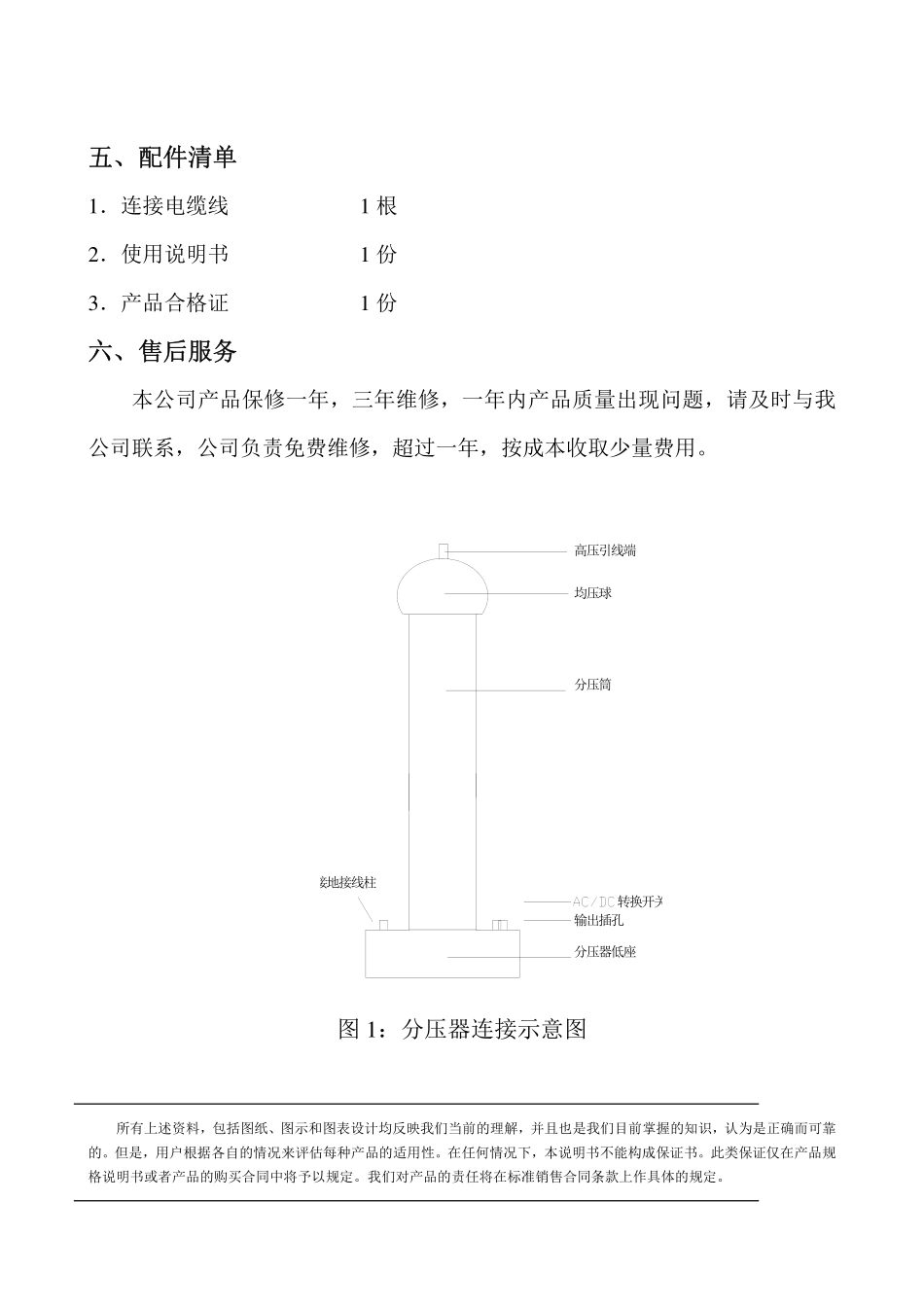

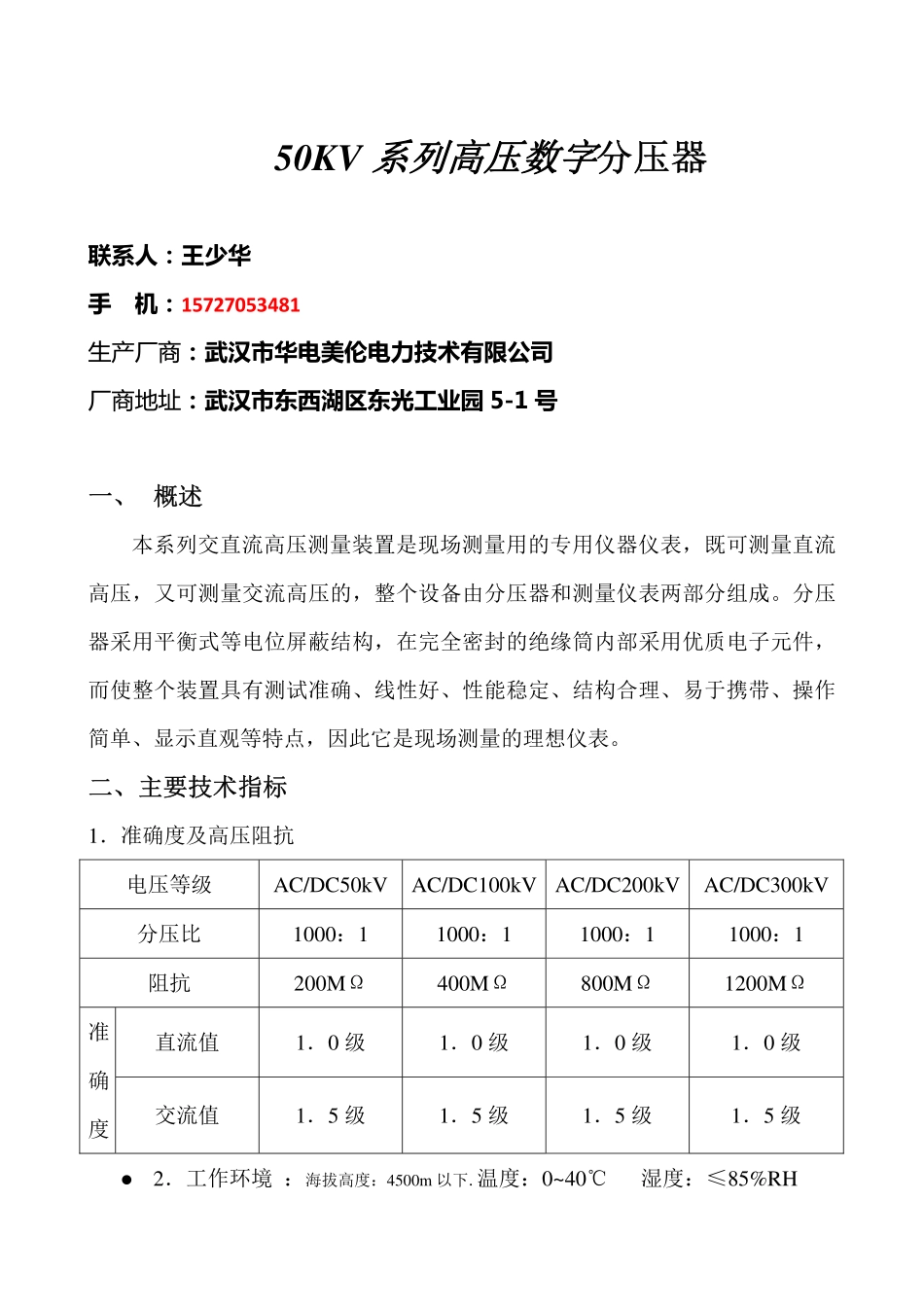

50KV系列高压数字分压器联系人：王少华手机：15727053481生产厂商：武汉市华电美伦电力技术有限公司厂商地址：武汉市东西湖区东光工业园5-1号一、概述本系列交直流高压测量装置是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。二、主要技术指标1．准确度及高压阻抗电压等级AC/DC50kVAC/DC100kVAC/DC200kVAC/DC300kV分压比1000：11000：11000：11000：1阻抗200MΩ400MΩ800MΩ1200MΩ准确度直流值1．0级1．0级1．0级1．0级交流值1．5级1．5级1．5级1．5级�2．工作环境：海拔高度：4500m以下.温度：0~40℃湿度：≤85%RH3．体积、重量电压等级AC/DC50kVAC/DC100kVAC/DC200kVAC/DC300kV体积（mm3）220×220×600220×220×800220×220×1500220×220×2100重量(kg)约10约15约25约36三、使用说明1．打开铝合金箱上盖，握住均压球逆时针旋转，拧下均压球、取出分压筒、专用数字测量仪表及专用电缆线。再将均压球拧在分压筒上，放在所需位置。2．在分压器底座“地线”接线柱上牢固地接上地线。3．将被测高压引线与分压器顶端均压球牢固连接。4．将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。5．根据所需测量的高压，选择测量仪表所掷位置。（交流200V档或直流200V档），将底板上交直流转换开关根据需要打在AC或DC档。7．加载高压并记录数据。8．降压一段时间后，直到测量仪表显示为零时，方可拆除实验线路。四、注意事项1．本设备使用时周围不得有任何杂物，以免影响测量精度。2．严格注意保持操作距离，确保操作安全。3．检查各部位联接可靠，特别是地线的牢固联接。4．测量完毕后直至仪表测量显示为零方可进入现场。5．严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。五、配件清单1．连接电缆线1根2．使用说明书1份3．产品合格证1份六、售后服务本公司产品保修一年，三年维修，一年内产品质量出现问题，请及时与我公司联系，公司负责免费维修，超过一年，按成本收取少量费用。接地接线柱输出插孔分压器低座分压筒均压球高压引线端转换开关图1：分压器连接示意图所有上述资料，包括图纸、图示和图表设计均反映我们当前的理解，并且也是我们目前掌握的知识，认为是正确而可靠的。但是，用户根据各自的情况来评估每种产品的适用性。在任何情况下，本说明书不能构成保证书。此类保证仅在产品规格说明书或者产品的购买合同中将予以规定。我们对产品的责任将在标准销售合同条款上作具体的规定。
