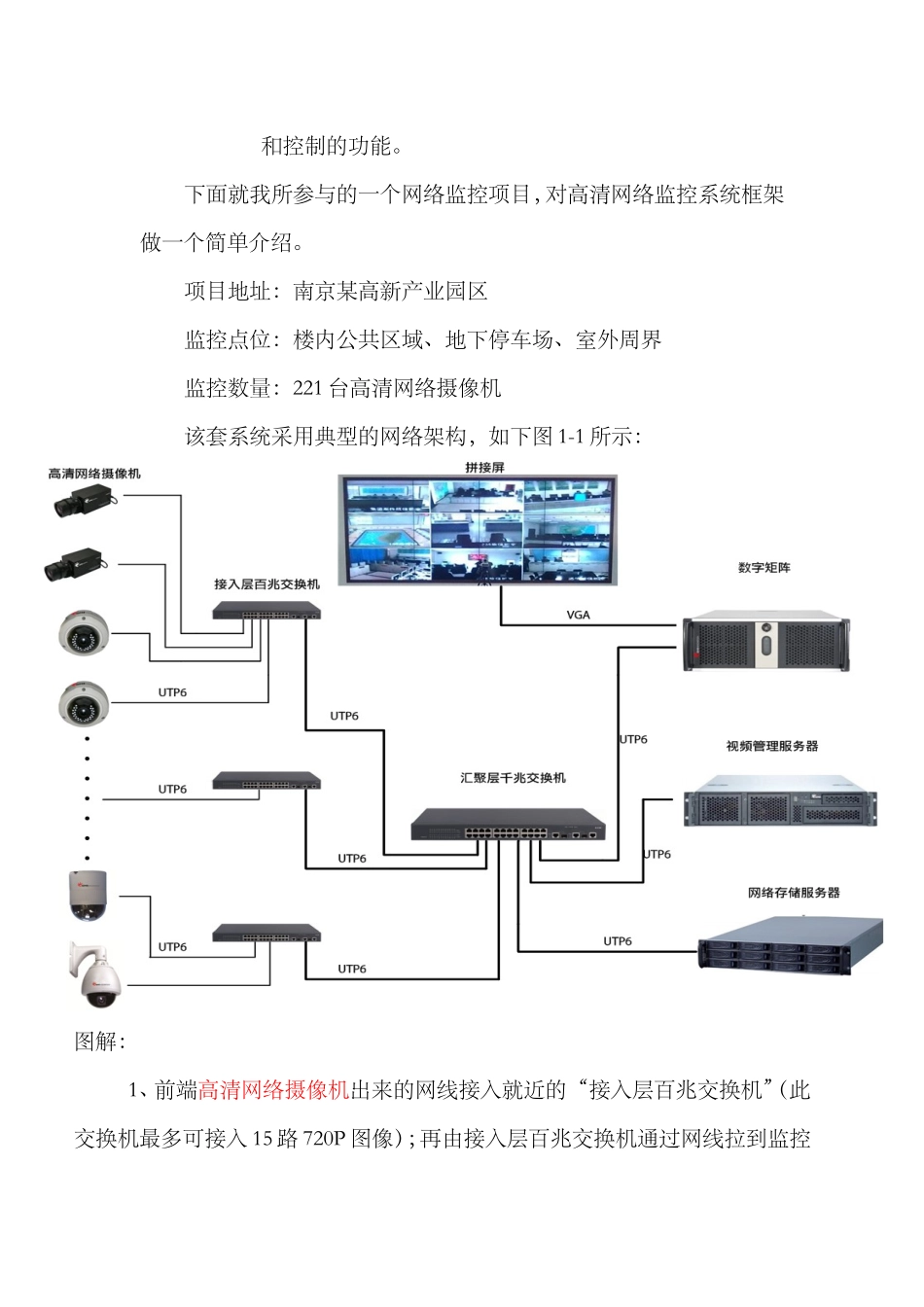

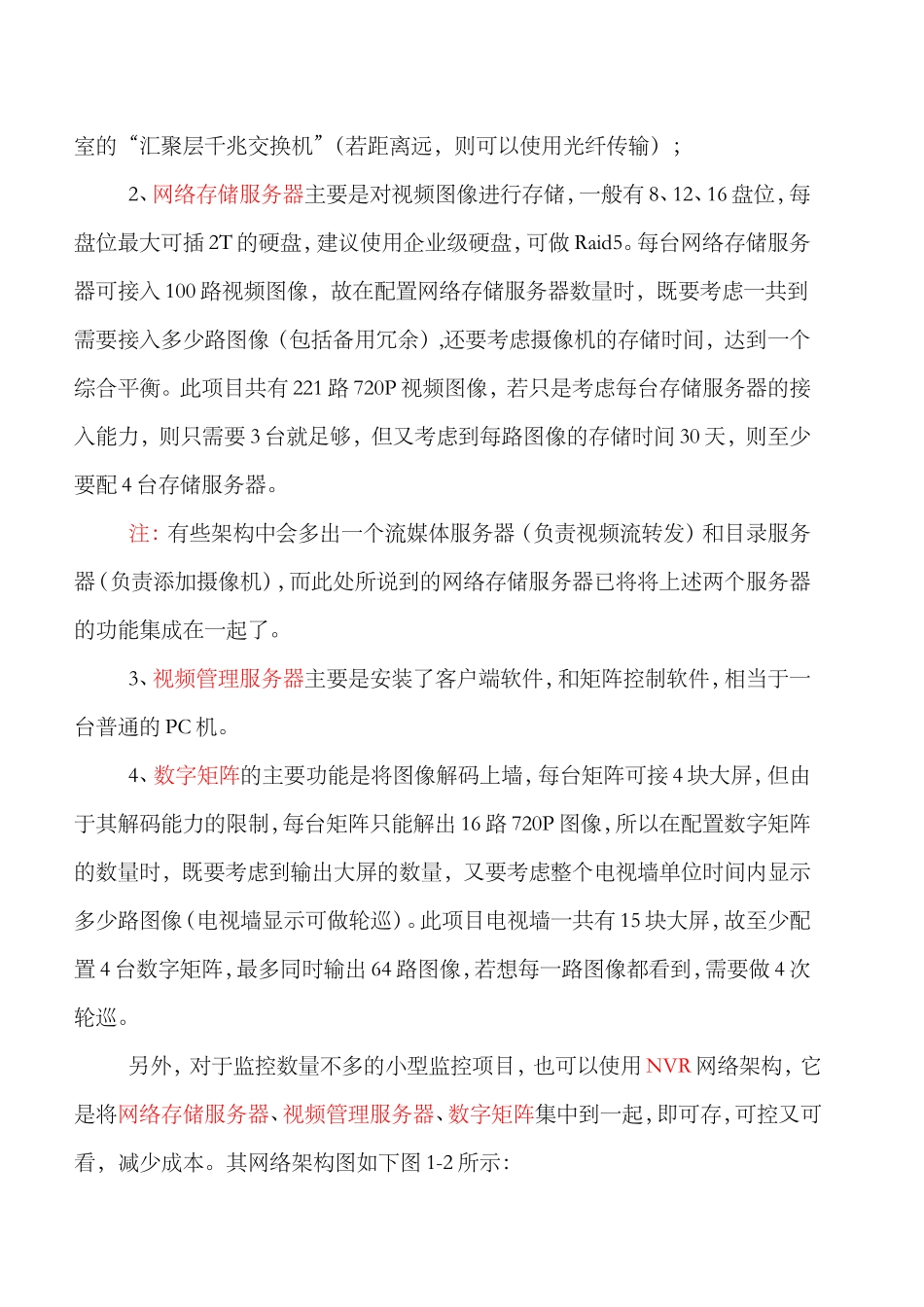

高清网络监控系统架构简介高清网络监控将是监控系统的未来发展趋势，目前在上海地区，上海市技防办和公安部第三研究所要求新建监控系统全部采用高清网络监控，这将是全国范围内普及使用高清网络监控的一个里程碑式的地级标准。高清网络监控的优点有：1、画面清晰度是模拟监控的数倍：例如传统的模拟监控最高画质是D1，其分辨率为720*576，而720P高清摄像机的分辨率为1080*720,；1080P高清摄像机的分辨率则能达到1920*1080。2、减轻监控室布线压力：由于是走网络，最后汇聚到监控室的线可能只有几根网线进交换机，且不需要再做跳线；而在模拟监控时代，前端有多少摄像机，就需要拉回多少根视频线，即使是走光纤，到监控室依旧需要跳出对应数量的视频线。3、减少前端布线的工作量：高清网络摄像机一般都带有Poe供电功能，对于不带红外或外接补光灯的摄像机，只需布一根网线到前端即可实现图像传输和供电的功能；另外对于球机或一体机，一根网线也可以实现传输图像和控制的功能。下面就我所参与的一个网络监控项目，对高清网络监控系统框架做一个简单介绍。项目地址：南京某高新产业园区监控点位：楼内公共区域、地下停车场、室外周界监控数量：221台高清网络摄像机该套系统采用典型的网络架构，如下图1-1所示：图解：1、前端高清网络摄像机出来的网线接入就近的“接入层百兆交换机”（此交换机最多可接入15路720P图像）；再由接入层百兆交换机通过网线拉到监控室的“汇聚层千兆交换机”（若距离远，则可以使用光纤传输）；2、网络存储服务器主要是对视频图像进行存储，一般有8、12、16盘位，每盘位最大可插2T的硬盘，建议使用企业级硬盘，可做Raid5。每台网络存储服务器可接入100路视频图像，故在配置网络存储服务器数量时，既要考虑一共到需要接入多少路图像（包括备用冗余）,还要考虑摄像机的存储时间，达到一个综合平衡。此项目共有221路720P视频图像，若只是考虑每台存储服务器的接入能力，则只需要3台就足够，但又考虑到每路图像的存储时间30天，则至少要配4台存储服务器。注：有些架构中会多出一个流媒体服务器（负责视频流转发）和目录服务器（负责添加摄像机），而此处所说到的网络存储服务器已将将上述两个服务器的功能集成在一起了。3、视频管理服务器主要是安装了客户端软件，和矩阵控制软件，相当于一台普通的PC机。4、数字矩阵的主要功能是将图像解码上墙，每台矩阵可接4块大屏，但由于其解码能力的限制，每台矩阵只能解出16路720P图像，所以在配置数字矩阵的数量时，既要考虑到输出大屏的数量，又要考虑整个电视墙单位时间内显示多少路图像（电视墙显示可做轮巡）。此项目电视墙一共有15块大屏，故至少配置4台数字矩阵，最多同时输出64路图像，若想每一路图像都看到，需要做4次轮巡。另外，对于监控数量不多的小型监控项目，也可以使用NVR网络架构，它是将网络存储服务器、视频管理服务器、数字矩阵集中到一起，即可存，可控又可看，减少成本。其网络架构图如下图1-2所示：注：每台NVR服务器最多可接入100路图像，可同时解出20路左右图像，可外接两块屏幕。
