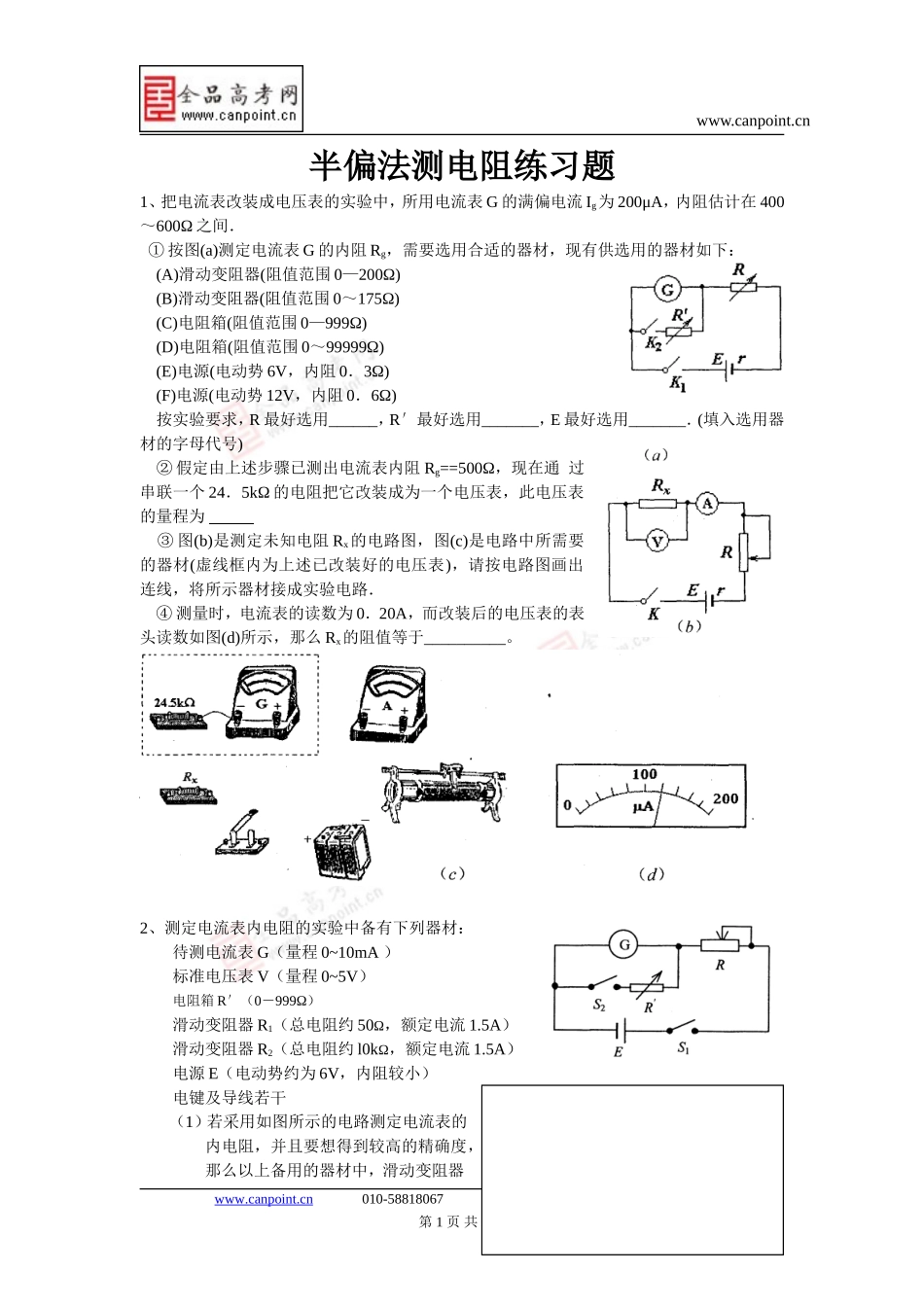

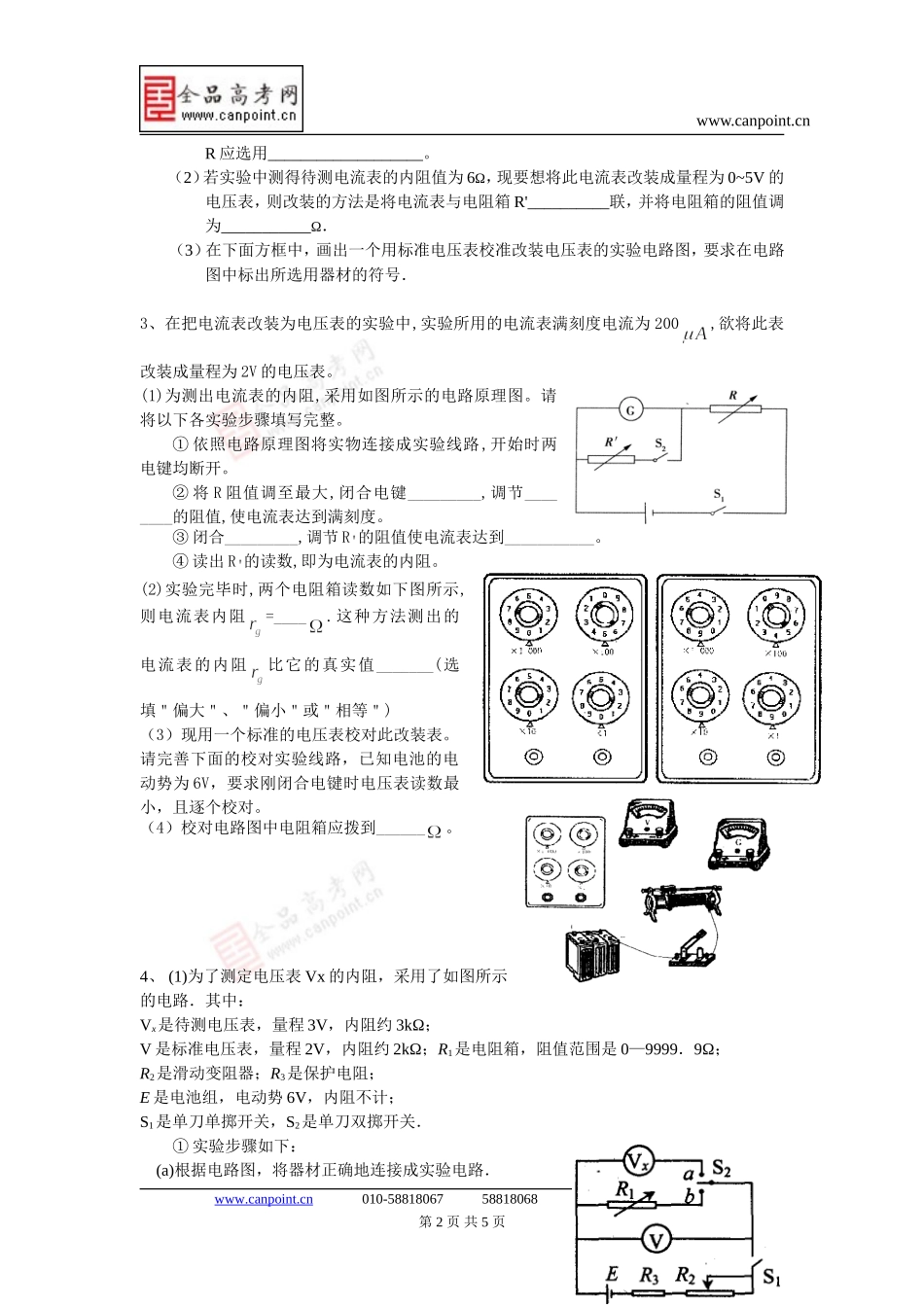

www.canpoint.cn半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻估计在400～600Ω之间．①按图(a)测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：(A)滑动变阻器(阻值范围0—200Ω)(B)滑动变阻器(阻值范围0～175Ω)(C)电阻箱(阻值范围0—999Ω)(D)电阻箱(阻值范围0～99999Ω)(E)电源(电动势6V，内阻0．3Ω)(F)电源(电动势12V，内阻0．6Ω)按实验要求，R最好选用______，R′最好选用_______，E最好选用_______．(填入选用器材的字母代号)②假定由上述步骤已测出电流表内阻Rg==500Ω，现在通过串联一个24．5kΩ的电阻把它改装成为一个电压表，此电压表的量程为③图(b)是测定未知电阻Rx的电路图，图(c)是电路中所需要的器材(虚线框内为上述已改装好的电压表)，请按电路图画出连线，将所示器材接成实验电路．④测量时，电流表的读数为0．20A，而改装后的电压表的表头读数如图(d)所示，那么Rx的阻值等于__________。2、测定电流表内电阻的实验中备有下列器材：待测电流表G（量程0~10mA）标准电压表V（量程0~5V）电阻箱R′（0－999Ω）滑动变阻器R1（总电阻约50Ω，额定电流1.5A）滑动变阻器R2（总电阻约l0kΩ，额定电流1.5A）电源E（电动势约为6V，内阻较小）电键及导线若干（1）若采用如图所示的电路测定电流表的内电阻，并且要想得到较高的精确度，那么以上备用的器材中，滑动变阻器www.canpoint.cn010-5881806758818068canpoint@188.com第1页共5页www.canpoint.cnR应选用___________________。（2）若实验中测得待测电流表的内阻值为6Ω，现要想将此电流表改装成量程为0~5V的电压表，则改装的方法是将电流表与电阻箱R'__________联，并将电阻箱的阻值调为___________Ω．（3）在下面方框中，画出一个用标准电压表校准改装电压表的实验电路图，要求在电路图中标出所选用器材的符号．3、在把电流表改装为电压表的实验中,实验所用的电流表满刻度电流为200,欲将此表改装成量程为2V的电压表。(1)为测出电流表的内阻,采用如图所示的电路原理图。请将以下各实验步骤填写完整。①依照电路原理图将实物连接成实验线路,开始时两电键均断开。②将R阻值调至最大,闭合电键_________,调节________的阻值,使电流表达到满刻度。③闭合_________,调节R的阻值使电流表达到___________。④读出R的读数,即为电流表的内阻。(2)实验完毕时,两个电阻箱读数如下图所示,则电流表内阻=____.这种方法测出的电流表的内阻比它的真实值_______(选填＂偏大＂、＂偏小＂或＂相等＂)（3）现用一个标准的电压表校对此改装表。请完善下面的校对实验线路，已知电池的电动势为6V，要求刚闭合电键时电压表读数最小，且逐个校对。（4）校对电路图中电阻箱应拨到______。4、(1)为了测定电压表Vx的内阻，采用了如图所示的电路．其中：Vx是待测电压表，量程3V，内阻约3kΩ；V是标准电压表，量程2V，内阻约2kΩ；R1是电阻箱，阻值范围是0—9999．9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势6V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关．①实验步骤如下：(a)根据电路图，将器材正确地连接成实验电路．www.canpoint.cn010-5881806758818068canpoint@188.com第2页共5页www.canpoint.cn(b)将开关S2扳到连接点a处，接通开关S1，调节滑动变阻器R2，使电压表V的读数是1.50V(c)断开开关S1，将开关S2扳到连接点b处，接通开关S1，保持__________不变，调节_______________使电压表V的读数是______________V，则可以认为电阻箱R1的阻值就等于电压表Vx的内阻．(d)若此时电阻箱R1各旋钮的位置如图所示，则电阻箱R1的阻值是__________Ω，即为待测电压表Vx的内阻．②用本实验方法测得的电压表Vx的内阻值与电压表Vx内阻的真实值相比较，测量值_________(填序号)．A．偏大B．偏小C．准确⑧上述实验中，闭合开关S1和S2后(先闭合S2后闭合S1)，无论怎样调节电阻箱R1和滑动变阻器R2，都要保证两个电压表的安全．在下面提供的四个电阻中，保护电阻R3应选用____________(填序号)。A．4kΩB．3．33kΩC．2．4kΩD．1kΩ5、要测量一只电压表的内阻RV。提供的器材有：待测...
