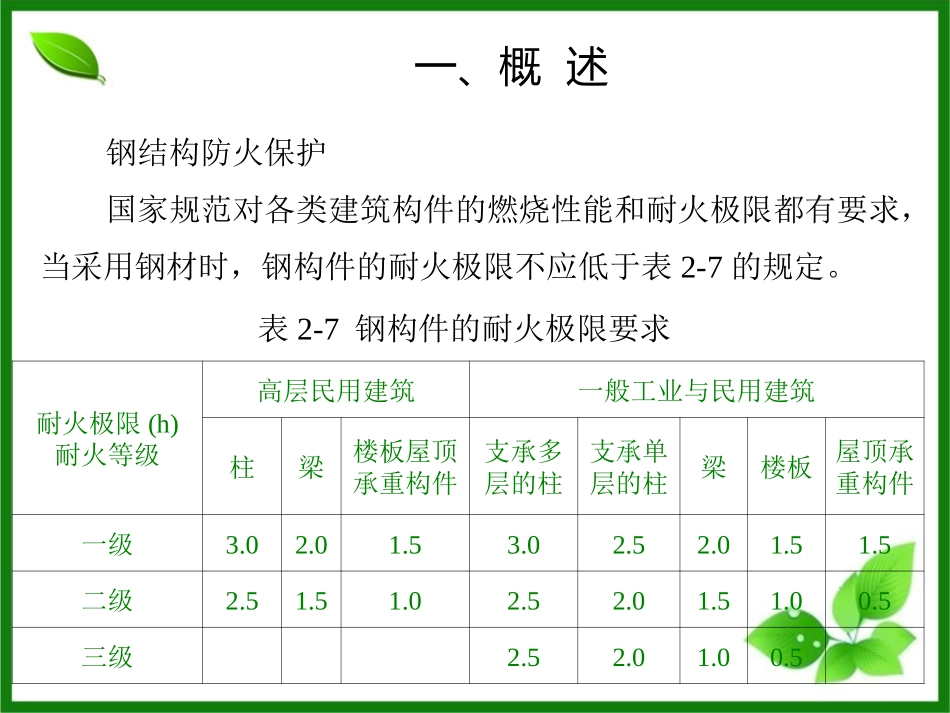

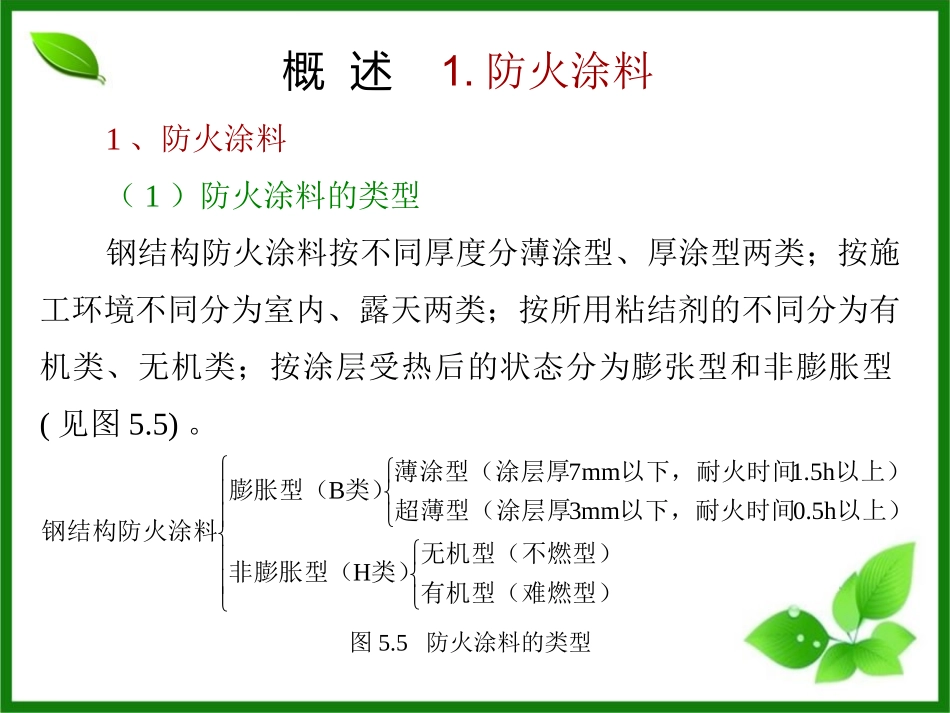

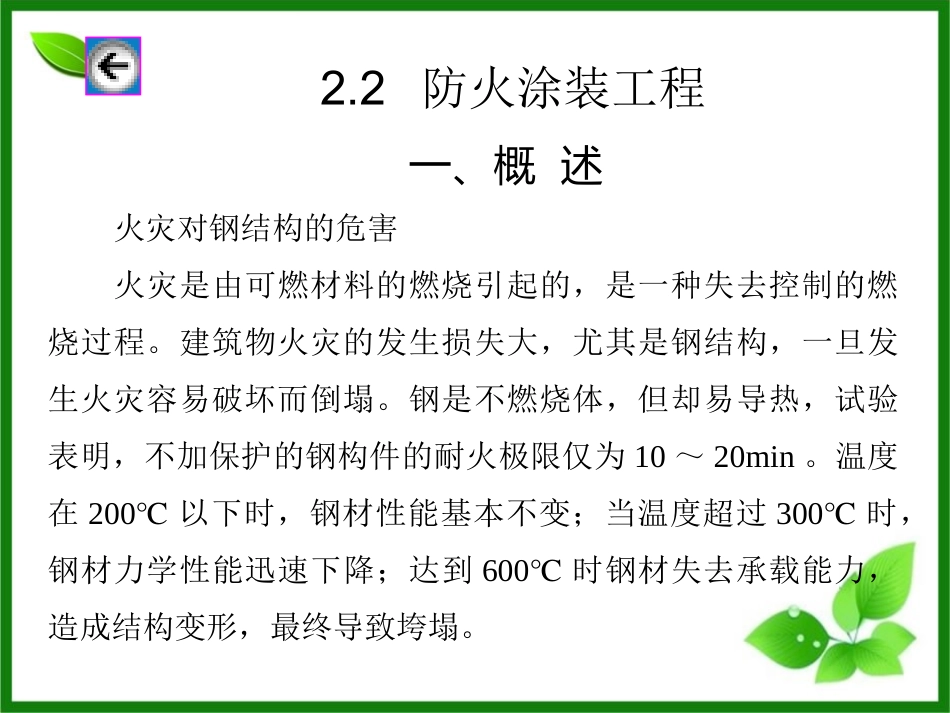

一、概述火灾对钢结构的危害火灾是由可燃材料的燃烧引起的，是一种失去控制的燃烧过程。建筑物火灾的发生损失大，尤其是钢结构，一旦发生火灾容易破坏而倒塌。钢是不燃烧体，但却易导热，试验表明，不加保护的钢构件的耐火极限仅为10～20min。温度在200℃以下时，钢材性能基本不变；当温度超过300℃时，钢材力学性能迅速下降；达到600℃时钢材失去承载能力，造成结构变形，最终导致垮塌。2.2防火涂装工程钢结构防火保护国家规范对各类建筑构件的燃烧性能和耐火极限都有要求，当采用钢材时，钢构件的耐火极限不应低于表2-7的规定。表2-7钢构件的耐火极限要求耐火极限(h)耐火等级高层民用建筑一般工业与民用建筑柱梁楼板屋顶承重构件支承多层的柱支承单层的柱梁楼板屋顶承重构件一级3.02.01.53.02.52.01.51.5二级2.51.51.02.52.01.51.00.5三级2.52.01.00.5一、概述1、防火涂料（1）防火涂料的类型钢结构防火涂料按不同厚度分薄涂型、厚涂型两类；按施工环境不同分为室内、露天两类；按所用粘结剂的不同分为有机类、无机类；按涂层受热后的状态分为膨张型和非膨胀型(见图5.5)。有机型（难燃型）无机型（不燃型）类）非膨胀型（以上）以下，耐火时间超薄型（涂层厚以上）以下，耐火时间薄涂型（涂层厚类）膨胀型（钢结构防火涂料Hh5.0mm3h5.1mm7B图5.5防火涂料的类型概述1.防火涂料（2）防火涂料的阻燃机理1)防火涂料本身具有难燃烧或不燃性，使被保护的基材不直接与空气接触而延迟基材着火燃烧。2)防火涂料具有较低导热系数，可以延迟火焰温度向基材的传递。3)防火涂料遇火受热分解出不燃的惰性气体，可冲淡被保护基材受热分懈出的可燃性气体，抑制燃烧。4)燃烧被认为是游离基引起的连锁反应，而含氮的防火涂料受热分解出NO、NH3如等基团，与有机游离基化合，中断连锁反应，降低燃烧速度。概述1.防火涂料5)膨胀型防火涂料遇火膨胀发泡，形成泡沫隔热层，封闭被保护的基材，阻止基材燃烧。（3)防火涂料的选用1)室内裸露钢结构，轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h以下时，宜选用薄涂型钢结构防火涂料。2)室内隐蔽钢结构，高层全钢结构及多层厂房钢结构，当规定其耐火极限在2.0h以上时，应选用厚涂型钢结构防火涂料。3)半露天或某些潮湿环境的钢结构，露天钢结构应选用室外钢结构防火涂料。概述1.防火涂料2、防火涂装施工(1)一般规定1)钢结构防火涂料的生产厂家、检验机构、涂装施工单位均应具有相应的资质，并通过公安消防部门的认证。2)钢结构涂料涂装前，构件应安装完毕并验收合格。如若提前施工，应考虑施工后补喷。3)钢结构表面杂物应清理干净，其连接处的缝隙应用防火涂料或其他材料填平后方可施工。4)喷涂前，钢结构表面应除锈，并根据使用要求确定防锈处理方式。概述2.防火涂装施工5)喷涂前应检查防火涂料，防火涂料品名、质量是否满足要求，是否有厂方的合格证，检测机构的耐火性能检测报告和理化性能检测报告。6)防火涂料的底层和面层应相互配套，底层涂料不得腐蚀钢材。7)涂料施工过程中，环境温度宜在5～38℃之间，相对湿度不应大于85％。涂装时构件表面不应有结露，涂装后4h内应免受雨淋。概述2.防火涂装施工(2)工艺流程施工准备调配涂料检查验收涂装施工概述2.防火涂装施工(3)厚涂型钢结构防火涂料涂装工艺及要求1）施工方法及机具一般采用喷涂方法涂装，搅拌和调配涂料，使稠度适置，喷涂后不会流淌和下坠。机具为压送式喷涂机，配备能够自动调压的空压机，喷枪口径为6—12mm，空气压力为0.4一0.6MPa。局部修补和小面积构件采用手工抹涂方法施工，工具是抹灰刀等。概述2.防火涂装施工2)涂料配制单组分湿涂料，现场采用便携式搅拌器搅拌均匀；单组分干粉涂料，现场加水或其他稀释剂调配，应按照产品说明书的规定配比混合搅拌；双组分涂料，按照产品说明书规定的配比混合搅拌。防火涂料配制搅拌，应边配边用，当天配制的徐料必须在说明书规定时间内使用完。搅拌和调配涂料．应使其均匀一致，且稠度适宜，既能在输送管道中流动畅通，又在喷涂后不会产生流淌和下坠现象。概述2.防火涂装施工3）喷涂施工工艺及要求喷涂分...
