合金的铸造性能VIP免费

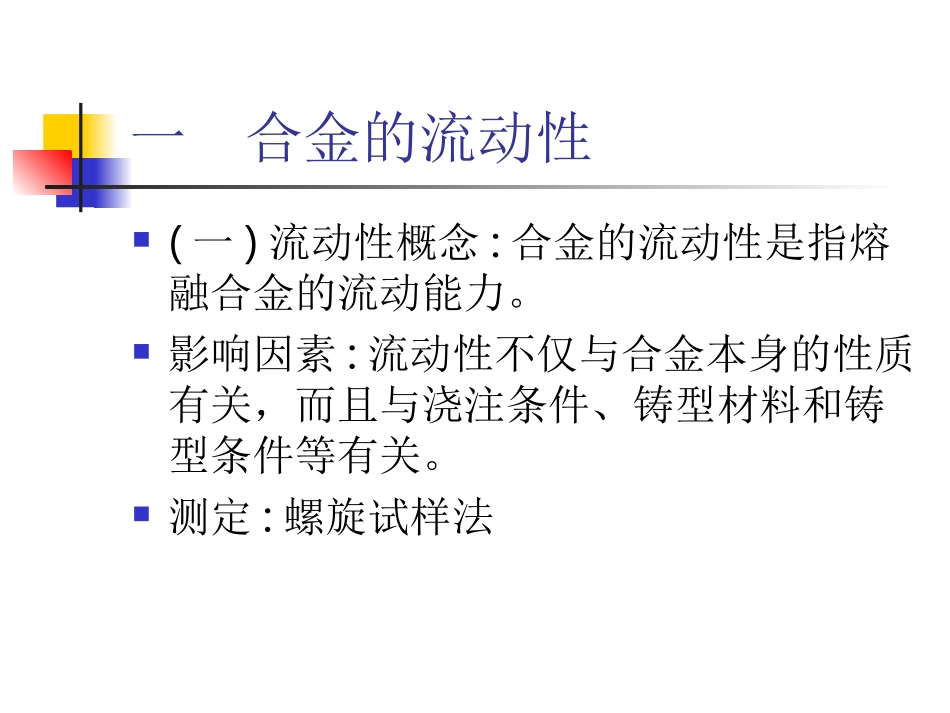

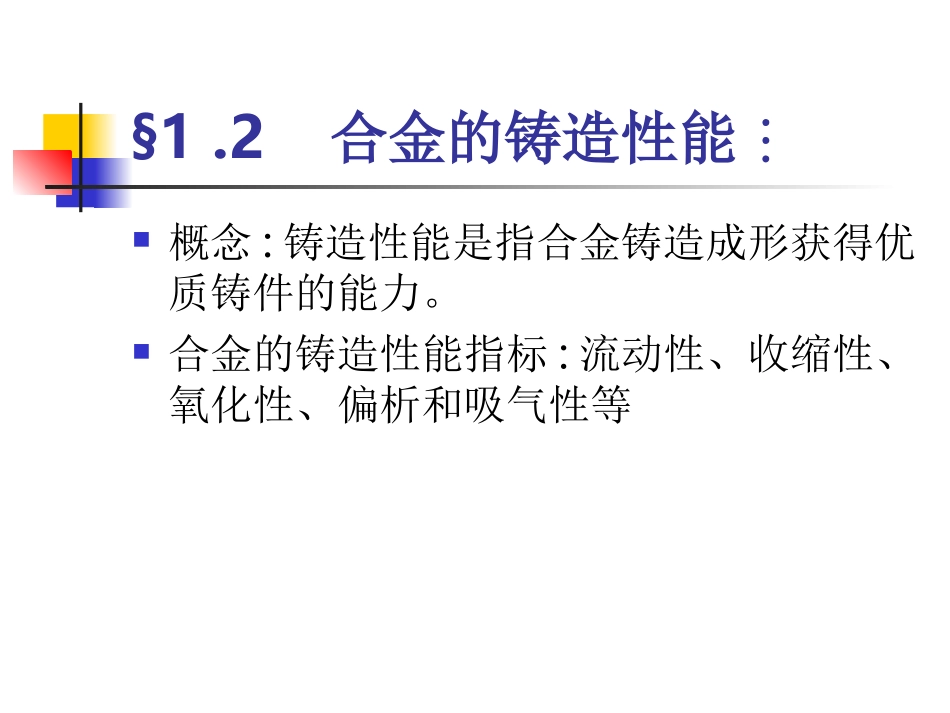

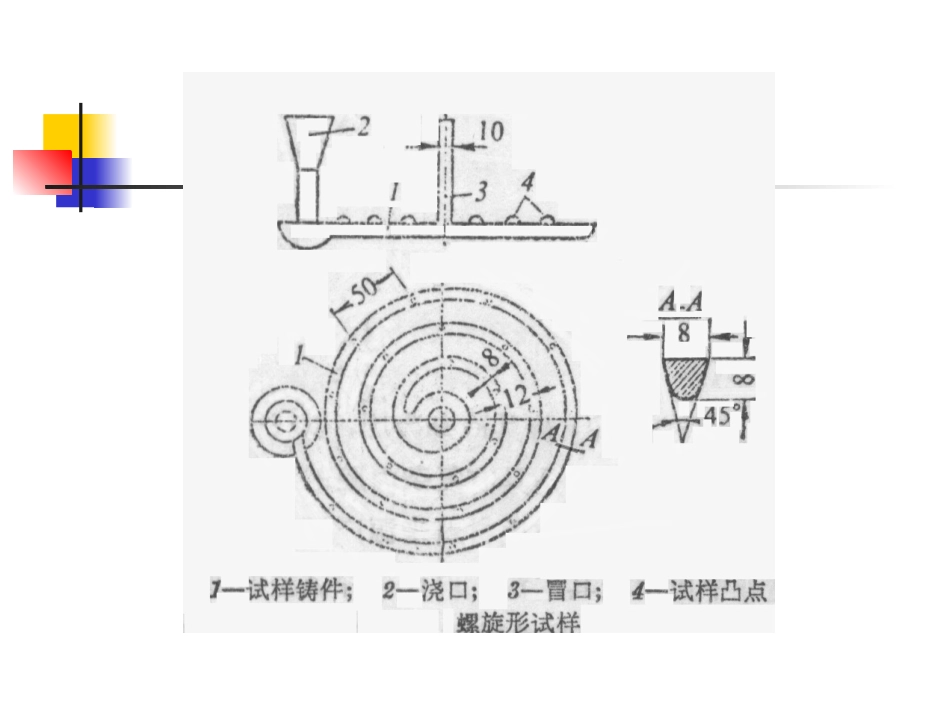

§1.2合金的铸造性能概念:铸造性能是指合金铸造成形获得优质铸件的能力。合金的铸造性能指标:流动性、收缩性、氧化性、偏析和吸气性等一合金的流动性(一)流动性概念:合金的流动性是指熔融合金的流动能力。影响因素:流动性不仅与合金本身的性质有关，而且与浇注条件、铸型材料和铸型条件等有关。测定:螺旋试样法应用:在常用的铸造合金中，灰铸铁，硅黄铜的流动性最好，铸钢的流动性较差。(二)流动性对铸件质量的影响1)流动性好，容易获得尺寸准确，轮廓清晰的铸件。2)流动性好的合金，有利于液态金属中的非金属夹杂物和气体的上浮和排除，从而使铸件的内在质量得到保证。3)流动性好的合金，可使铸件的凝固收缩部分及时得到液态合金的补充，从而可防止铸件中产生缩孔、缩松等缺陷。(三)影响流动性的因素1)合金成分的影响纯金属和共晶成分合金的流动性最好。合金的结晶间隔愈宽，其流动性愈差。铸铁中的硅和磷能提高流动性，而硫和锰多以MnS的形式悬浮在铁水中，阻碍着铁水的流动，使它的流动性变差。2)浇注条件的影响温度,压力,充型速度3)铸型条件对流动性的影响阻力,导热性,透气和排气二合金的收缩(一)收缩的概念金属由液态向固态的冷却过程中，其体积和尺寸减小的现象称为收缩。三个收缩阶段:液态收缩,凝固收缩,固态收缩应用:在常用的合金中，铸钢的收缩最大，灰铸铁的最小。(二)影响收缩的因素化学成分、浇注温度、铸件结构和铸型条件等1)化学成分碳素钢随含碳量增加，凝固收缩增加，而固态收缩稍减。灰铸铁中，碳是形成石墨化的元素，硅是促进石墨化的元素，所以碳硅含量越多，收缩越小。2)浇注温度浇注温度越高，过热度越大，合金的液态收缩也越大。3铸件结构与铸型条件阻碍收缩,产生内应力(三)合金的收缩对铸件质量有着不利影响。导致铸件产生缩孔和缩松，铸造内应力、变形和裂纹等缺陷。1缩孔和缩松缩孔的形成过程缩松的形成过程防止:减少收缩顺序凝固法(加冒口工艺)2铸造内应力、变形和裂纹(1)内应力的形成按其产生的原因，主要分为热应力和机械应力两种。1)热应力它是由于铸件的壁厚不均匀、各部分冷却速度不同，以致在同一时期内铸件各部分收缩不一致而引起的。内应力分布:冷却快,壁厚薄,受压应力,用-表示.冷却慢,壁厚大,受拉应力,用+表示.热应力形成2)机械应力它是合金的线收缩受到铸型或型芯机械阻碍而形成的内应力应力的防止:同时凝固法-----冷铁,浇口位置,冒口开设提高铸型的退让性三合金的偏析和吸气性(一)合金的偏析铸件内部化学成分不均匀的现象，称为偏析。影响:降低力学性能,耐腐蚀性能,热裂和疲劳种类:晶内,区域和比重(二)合金的吸气性合金在加热过程中不断吸收(溶解)与其相接触的气体的性质，称为合金的吸气性。影响:导致气孔防止吸气:1)防止气体进入金属液覆盖剂保护或采用真空熔炼和浇注2)驱除金属液中的气体通入氯气(或加氯盐)，就可将已溶解于铝合金液中的氢气驱除3)阻止气体从金属中析出增高压力，就可阻止气体的析出ENDTHANKS!
