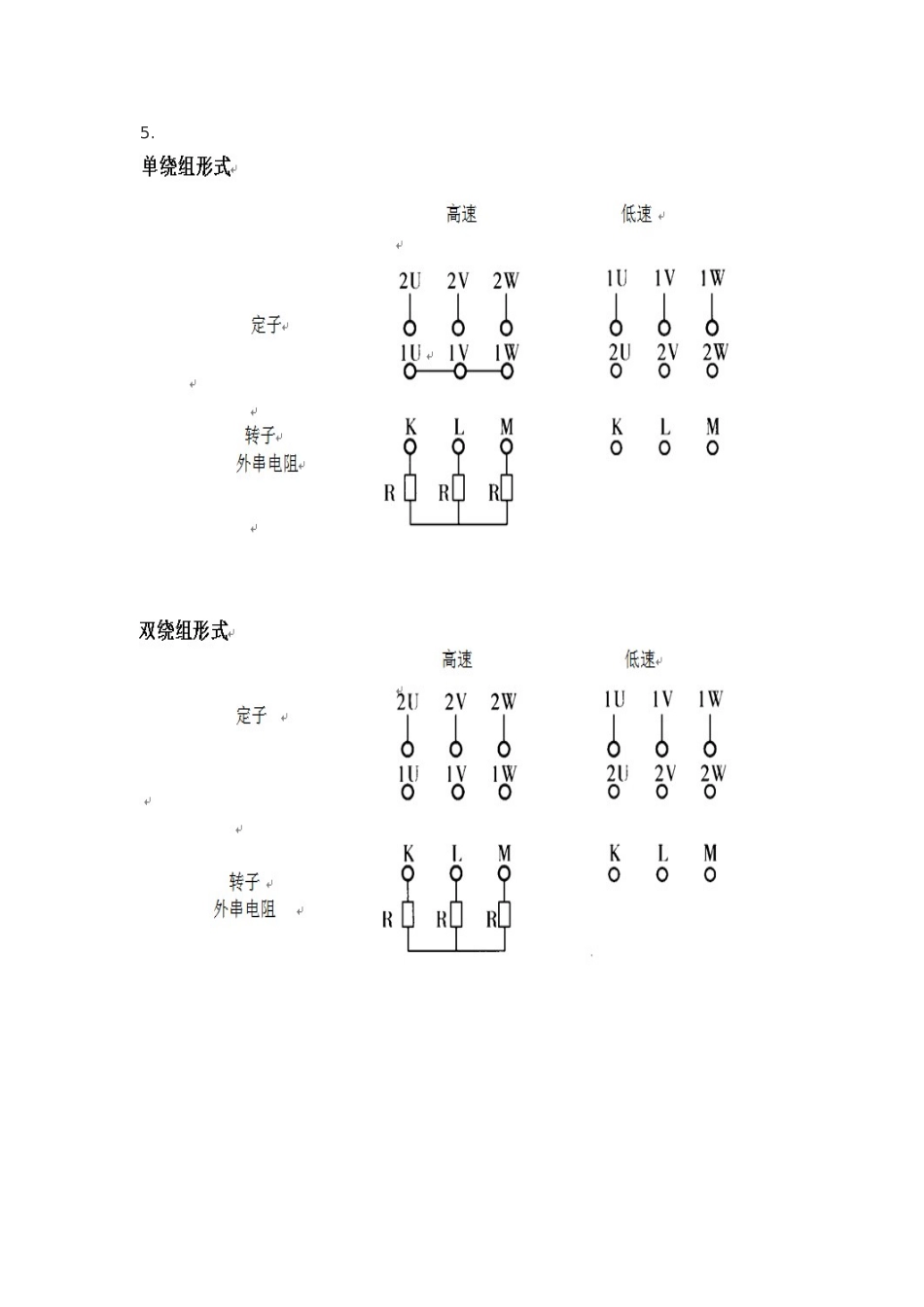

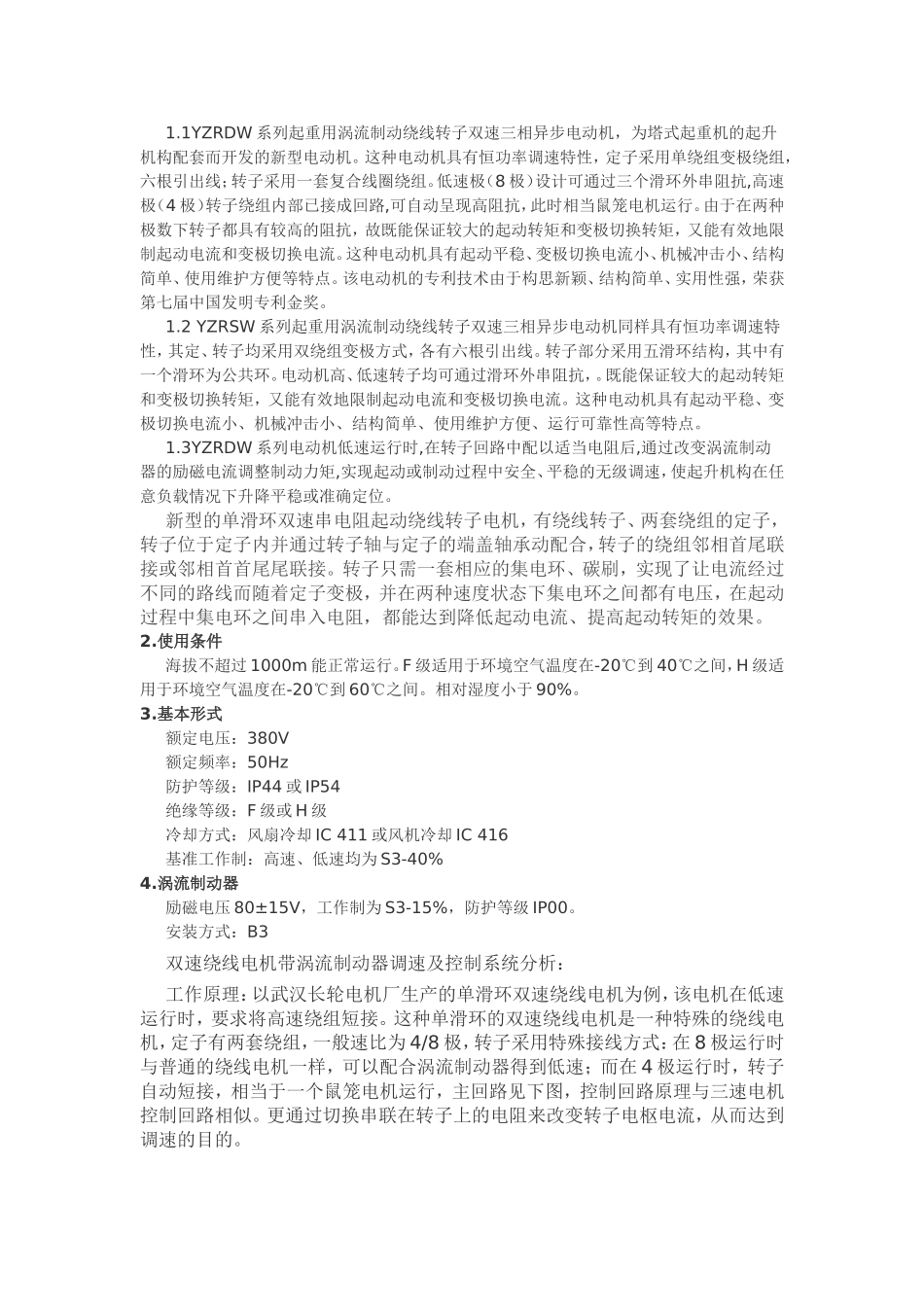

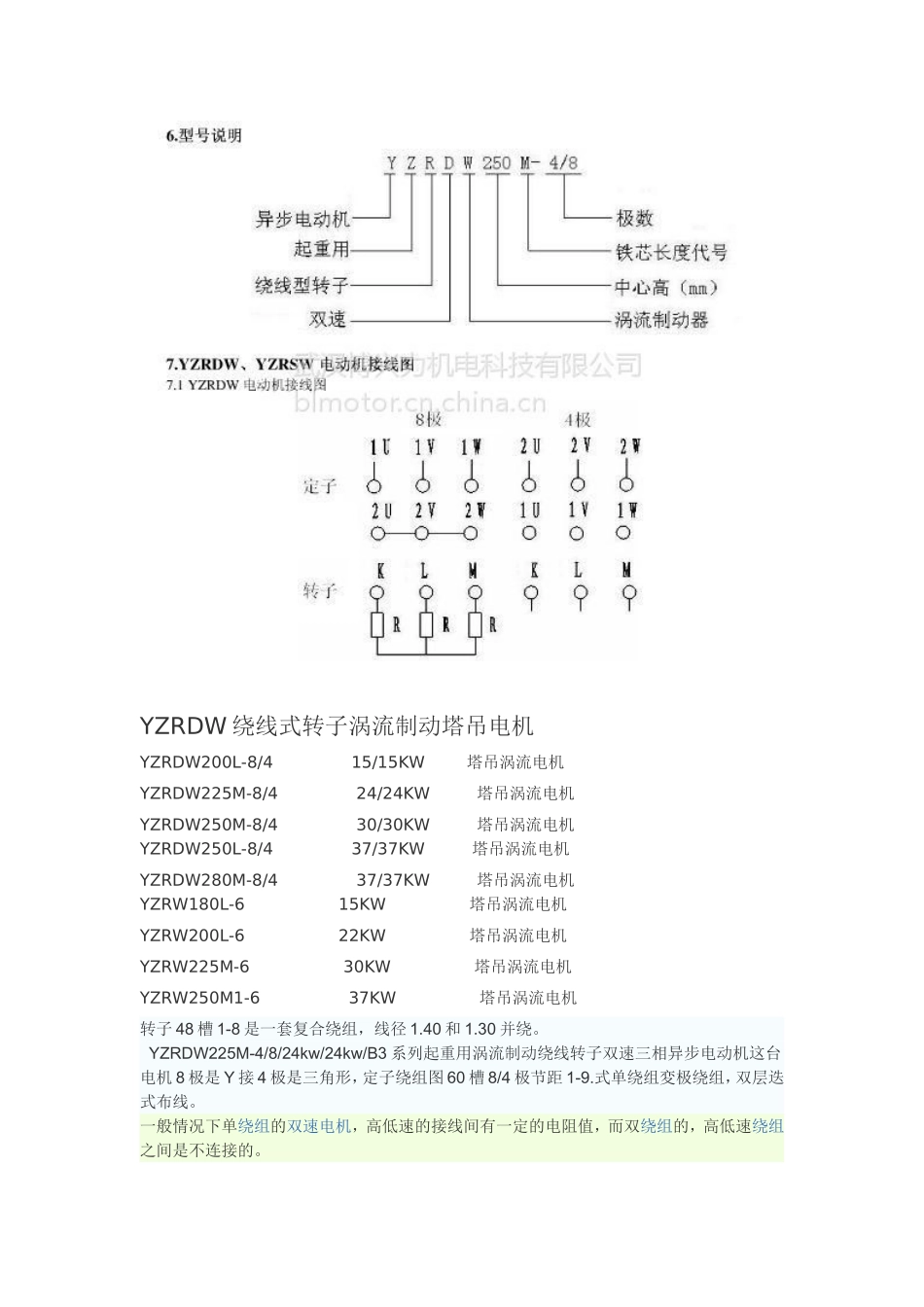

1.1YZRDW系列起重用涡流制动绕线转子双速三相异步电动机，为塔式起重机的起升机构配套而开发的新型电动机。这种电动机具有恒功率调速特性，定子采用单绕组变极绕组，六根引出线；转子采用一套复合线圈绕组。低速极（8极）设计可通过三个滑环外串阻抗,高速极（4极）转子绕组内部已接成回路,可自动呈现高阻抗，此时相当鼠笼电机运行。由于在两种极数下转子都具有较高的阻抗，故既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。这种电动机具有起动平稳、变极切换电流小、机械冲击小、结构简单、使用维护方便等特点。该电动机的专利技术由于构思新颖、结构简单、实用性强，荣获第七届中国发明专利金奖。1.2YZRSW系列起重用涡流制动绕线转子双速三相异步电动机同样具有恒功率调速特性，其定、转子均采用双绕组变极方式，各有六根引出线。转子部分采用五滑环结构，其中有一个滑环为公共环。电动机高、低速转子均可通过滑环外串阻抗，。既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。这种电动机具有起动平稳、变极切换电流小、机械冲击小、结构简单、使用维护方便、运行可靠性高等特点。1.3YZRDW系列电动机低速运行时,在转子回路中配以适当电阻后,通过改变涡流制动器的励磁电流调整制动力矩,实现起动或制动过程中安全、平稳的无级调速，使起升机构在任意负载情况下升降平稳或准确定位。新型的单滑环双速串电阻起动绕线转子电机，有绕线转子、两套绕组的定子，转子位于定子内并通过转子轴与定子的端盖轴承动配合，转子的绕组邻相首尾联接或邻相首首尾尾联接。转子只需一套相应的集电环、碳刷，实现了让电流经过不同的路线而随着定子变极，并在两种速度状态下集电环之间都有电压，在起动过程中集电环之间串入电阻，都能达到降低起动电流、提高起动转矩的效果。2.使用条件海拔不超过1000m能正常运行。F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。相对湿度小于90%。3.基本形式额定电压：380V额定频率：50Hz防护等级：IP44或IP54绝缘等级：F级或H级冷却方式：风扇冷却IC411或风机冷却IC416基准工作制：高速、低速均为S3-40%4.涡流制动器励磁电压80±15V，工作制为S3-15%，防护等级IP00。安装方式：B3双速绕线电机带涡流制动器调速及控制系统分析：工作原理：以武汉长轮电机厂生产的单滑环双速绕线电机为例，该电机在低速运行时，要求将高速绕组短接。这种单滑环的双速绕线电机是一种特殊的绕线电机，定子有两套绕组，一般速比为4/8极，转子采用特殊接线方式：在8极运行时与普通的绕线电机一样，可以配合涡流制动器得到低速；而在4极运行时，转子自动短接，相当于一个鼠笼电机运行，主回路见下图，控制回路原理与三速电机控制回路相似。更通过切换串联在转子上的电阻来改变转子电枢电流，从而达到调速的目的。5.YZRDW绕线式转子涡流制动塔吊电机YZRDW200L-8/415/15KW塔吊涡流电机YZRDW225M-8/424/24KW塔吊涡流电机YZRDW250M-8/430/30KW塔吊涡流电机YZRDW250L-8/437/37KW塔吊涡流电机YZRDW280M-8/437/37KW塔吊涡流电机YZRW180L-615KW塔吊涡流电机YZRW200L-622KW塔吊涡流电机YZRW225M-630KW塔吊涡流电机YZRW250M1-637KW塔吊涡流电机转子48槽1-8是一套复合绕组，线径1.40和1.30并绕。YZRDW225M-4/8/24kw/24kw/B3系列起重用涡流制动绕线转子双速三相异步电动机这台电机8极是Y接4极是三角形，定子绕组图60槽8/4极节距1-9.式单绕组変极绕组，双层迭式布线。一般情况下单绕组的双速电机，高低速的接线间有一定的电阻值，而双绕组的，高低速绕组之间是不连接的。电机可以是双绕组双速或者单绕组双速双绕组甚至可以设计成3速或者4速。单绕组双速计算时不同转速时改变并联支路数、跨距等计算即可双绕组双速分别计算不同速度时候的参数，可能要改变匝数、跨距、并联路数等单绕组双速成本上会低，但一般是倍极设计，比如2/4极，4/8极。双绕组双速可以做成4/16极，6/24极等，极数差异可以大点。双速单滑环电机把定子绕组线拿掉，电机通电还会转么？这就要看铁心剩磁多少而定。有的转的快，有的转的慢，...
