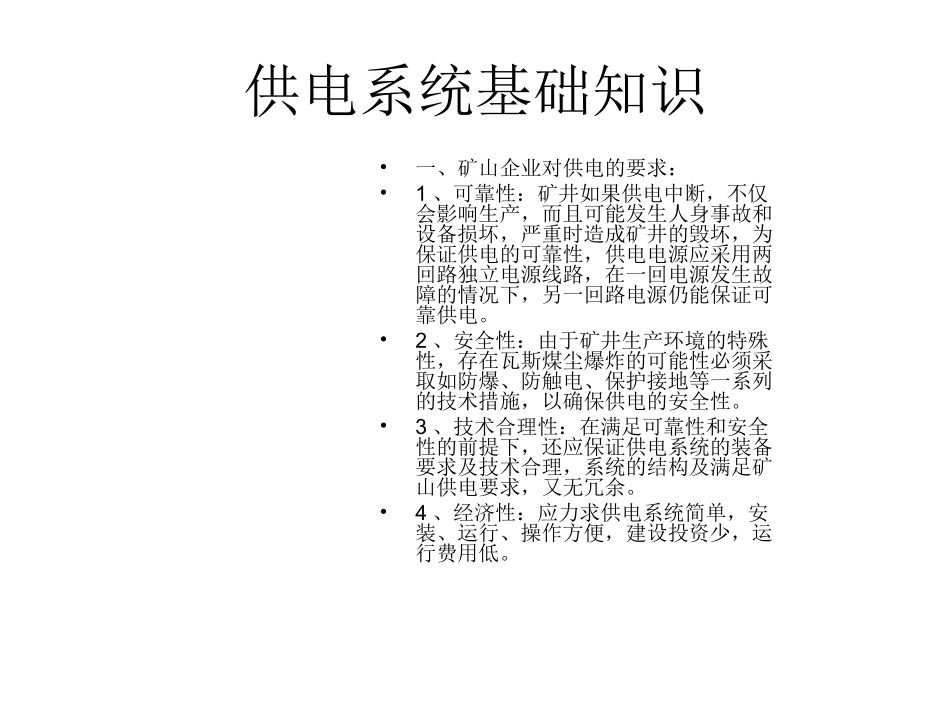

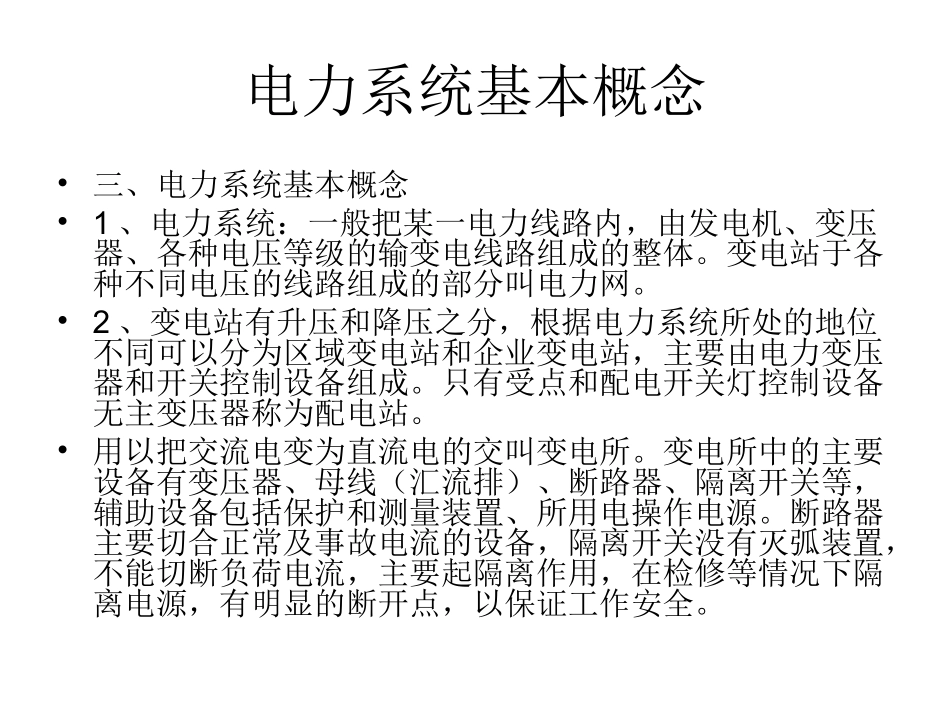

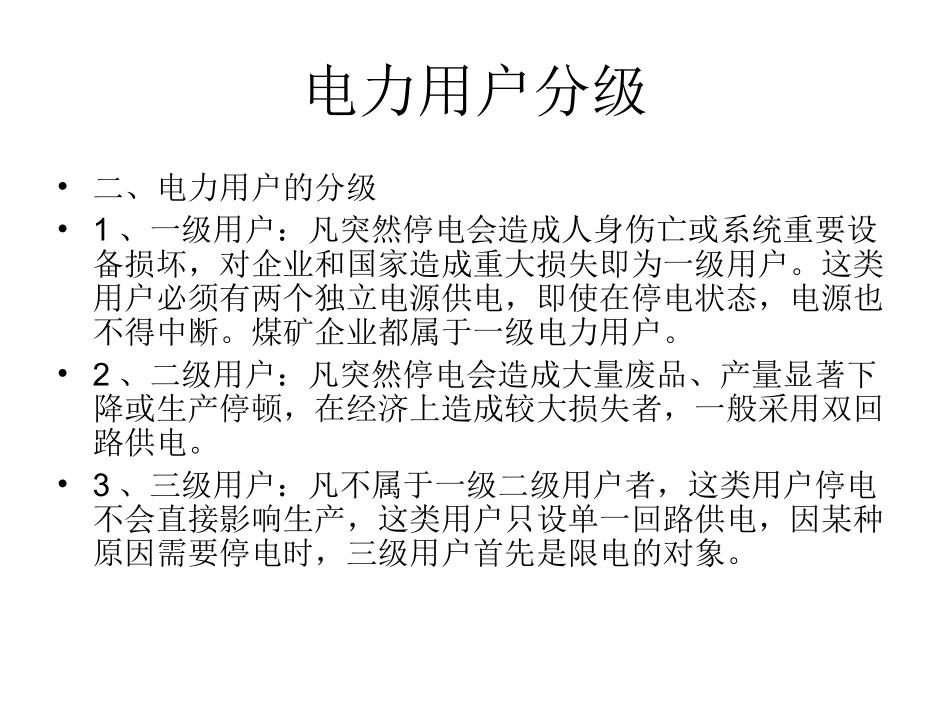

供电系统基础知识•一、矿山企业对供电的要求：•1、可靠性：矿井如果供电中断，不仅会影响生产，而且可能发生人身事故和设备损坏，严重时造成矿井的毁坏，为保证供电的可靠性，供电电源应采用两回路独立电源线路，在一回电源发生故障的情况下，另一回路电源仍能保证可靠供电。•2、安全性：由于矿井生产环境的特殊性，存在瓦斯煤尘爆炸的可能性必须采取如防爆、防触电、保护接地等一系列的技术措施，以确保供电的安全性。•3、技术合理性：在满足可靠性和安全性的前提下，还应保证供电系统的装备要求及技术合理，系统的结构及满足矿山供电要求，又无冗余。•4、经济性：应力求供电系统简单，安装、运行、操作方便，建设投资少，运行费用低。电力用户分级•二、电力用户的分级•1、一级用户：凡突然停电会造成人身伤亡或系统重要设备损坏，对企业和国家造成重大损失即为一级用户。这类用户必须有两个独立电源供电，即使在停电状态，电源也不得中断。煤矿企业都属于一级电力用户。•2、二级用户：凡突然停电会造成大量废品、产量显著下降或生产停顿，在经济上造成较大损失者，一般采用双回路供电。•3、三级用户：凡不属于一级二级用户者，这类用户停电不会直接影响生产，这类用户只设单一回路供电，因某种原因需要停电时，三级用户首先是限电的对象。电力系统基本概念•三、电力系统基本概念•1、电力系统：一般把某一电力线路内，由发电机、变压器、各种电压等级的输变电线路组成的整体。变电站于各种不同电压的线路组成的部分叫电力网。•2、变电站有升压和降压之分，根据电力系统所处的地位不同可以分为区域变电站和企业变电站，主要由电力变压器和开关控制设备组成。只有受点和配电开关灯控制设备无主变压器称为配电站。•用以把交流电变为直流电的交叫变电所。变电所中的主要设备有变压器、母线（汇流排）、断路器、隔离开关等，辅助设备包括保护和测量装置、所用电操作电源。断路器主要切合正常及事故电流的设备，隔离开关没有灭弧装置，不能切断负荷电流，主要起隔离作用，在检修等情况下隔离电源，有明显的断开点，以保证工作安全。四、电力系统的电压等级1、0.036KV及以下井下电气设备的控制及局部照2、0.127KV井下照明及手持式电钻3、0.22KV矿井地面照明4、0.25KV电机车(直流)5、0.38KV地面低压动力及井下低压动力现有小煤矿井下使用6、0.5KV电机车(直流)7、0.66KV井下低压动力8、0.75KV露天煤矿工业电机车(直流)9、1.14KV井下综合机械化采区动力10、1.5KV露天煤矿工业电机车(直流)11、3及6KV井上、井下高压电机及配电电压12、10KV煤矿井下允许采用的最高电压13、35/60KV一般用于矿区配电电压或受电电压14、110/220KV主要为矿区受电电压、大型矿井作为配电电压五、矿井供电系统的主要接线方式1、无备用系统接线方式:主要有单回路放射式、直接连接的干线式和串联型干线式。(1)该方式简单，运行方便，易于发现故障，缺点是供电可靠性差，主要用于对三级负荷和部分二级负荷供电。(2)放射式的主要优点是供电线路独立，线路故障互不影响，易于实现自动化，停电机会少，继电保护简单，易于整定，保护动作时间短，电源出线回路多和设备投资较多。(3)干线式主要优点是线路总长度短，造价较低，最大负荷一般不同时出现，系统中的电压波动和电能损失较少，电源出线回路数少，节省设备，缺点是前段线路公用，增加了停电的可能性。串联型干线式因干线的进出线侧均安装隔离开关，事故发生时可在找到故障点后，拉开相应的隔离开关，继续供电，从而缩小停电范围。为有选择地切断线路故障，干线式结线各段均需设断路器和保护装置，使投资增加，保护整定时间增长，延长了故障存在时间，降低了供电系统的安全可靠性。2、有备用系统的接线方式:主要优点是供电可靠性高，正常是供电质量好，但设备多，投资大。（1）双回路放射式：各用户均为双回路供电，线路总长度较长，电源出线回路数和所用开关设备多，投资大，当双回路同时工作时，可减少线路上的功率损失和电压损失，适用于负荷大或孤立的重要用户，对于容量大，而且重要的用户，可采用母线分段接线方式，实现自动切换，提高供电的可靠性...
