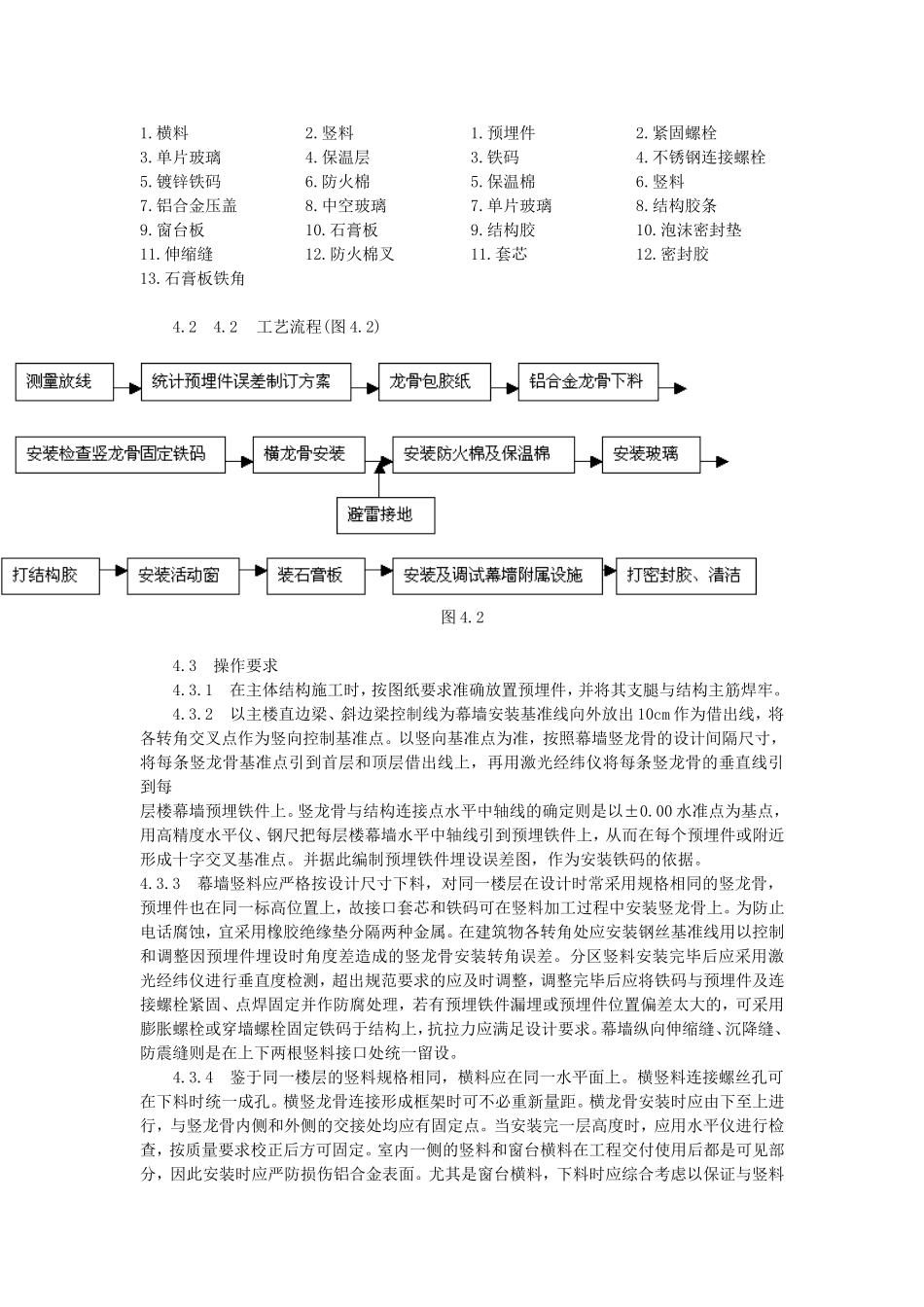

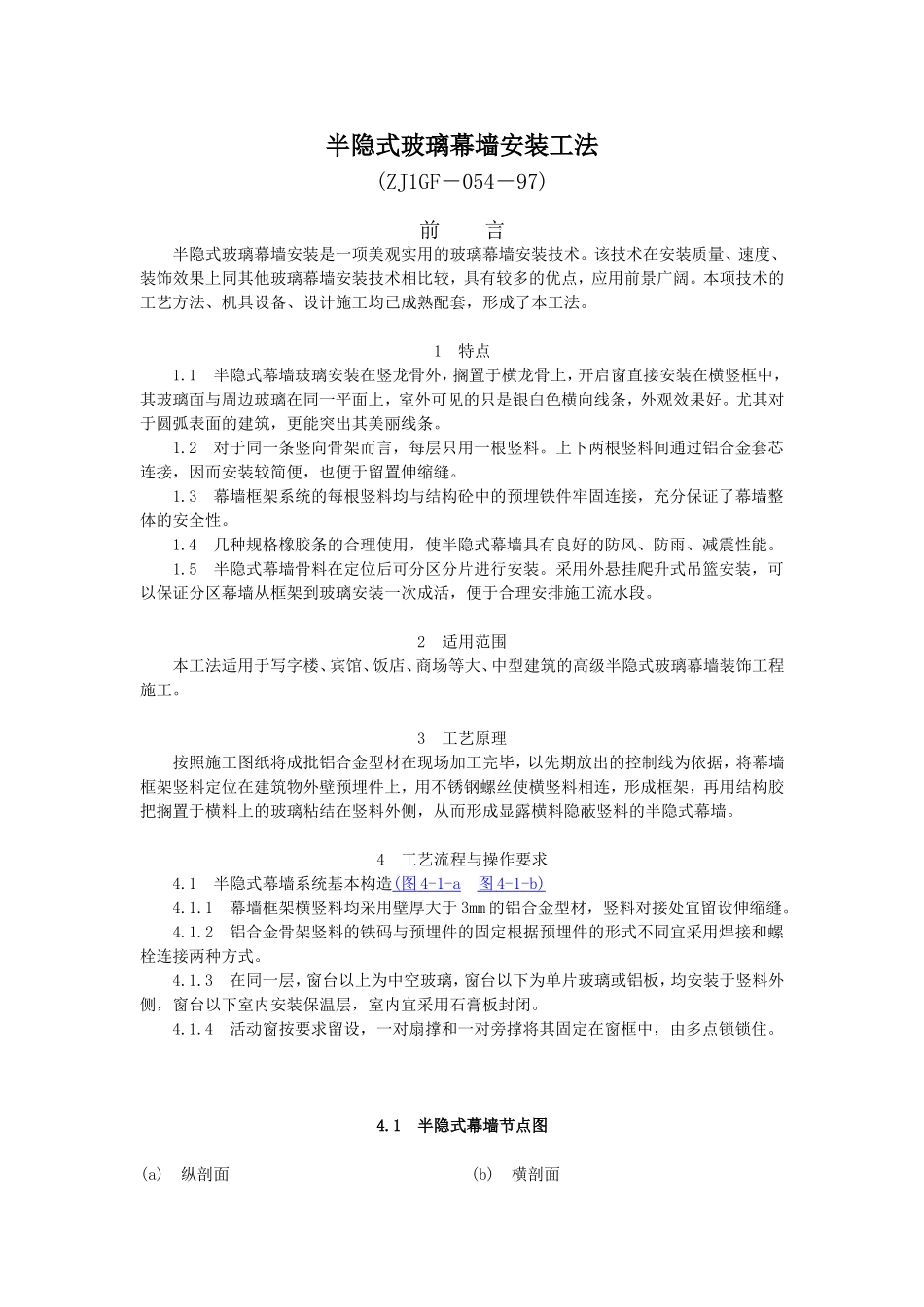

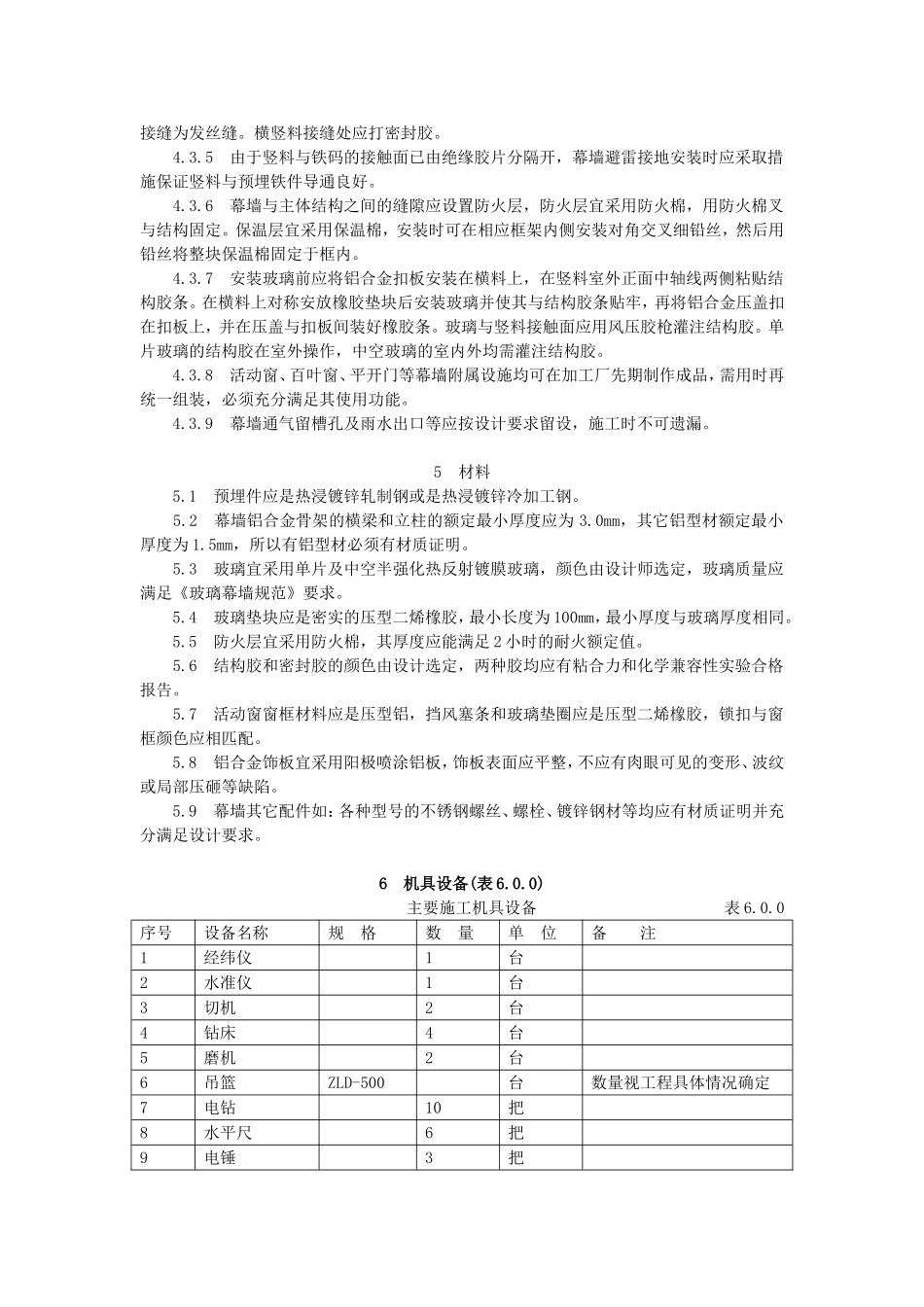

半隐式玻璃幕墙安装工法(ZJ1GF－054－97)前言半隐式玻璃幕墙安装是一项美观实用的玻璃幕墙安装技术。该技术在安装质量、速度、装饰效果上同其他玻璃幕墙安装技术相比较，具有较多的优点，应用前景广阔。本项技术的工艺方法、机具设备、设计施工均已成熟配套，形成了本工法。1特点1.1半隐式幕墙玻璃安装在竖龙骨外，搁置于横龙骨上，开启窗直接安装在横竖框中，其玻璃面与周边玻璃在同一平面上，室外可见的只是银白色横向线条，外观效果好。尤其对于圆弧表面的建筑，更能突出其美丽线条。1.2对于同一条竖向骨架而言，每层只用一根竖料。上下两根竖料间通过铝合金套芯连接，因而安装较简便，也便于留置伸缩缝。1.3幕墙框架系统的每根竖料均与结构砼中的预埋铁件牢固连接，充分保证了幕墙整体的安全性。1.4几种规格橡胶条的合理使用，使半隐式幕墙具有良好的防风、防雨、减震性能。1.5半隐式幕墙骨料在定位后可分区分片进行安装。采用外悬挂爬升式吊篮安装，可以保证分区幕墙从框架到玻璃安装一次成活，便于合理安排施工流水段。2适用范围本工法适用于写字楼、宾馆、饭店、商场等大、中型建筑的高级半隐式玻璃幕墙装饰工程施工。3工艺原理按照施工图纸将成批铝合金型材在现场加工完毕，以先期放出的控制线为依据，将幕墙框架竖料定位在建筑物外壁预埋件上，用不锈钢螺丝使横竖料相连，形成框架，再用结构胶把搁置于横料上的玻璃粘结在竖料外侧，从而形成显露横料隐蔽竖料的半隐式幕墙。4工艺流程与操作要求4.1半隐式幕墙系统基本构造(图4-1-a图4-1-b)4.1.1幕墙框架横竖料均采用壁厚大于3mm的铝合金型材，竖料对接处宜留设伸缩缝。4.1.2铝合金骨架竖料的铁码与预埋件的固定根据预埋件的形式不同宜采用焊接和螺栓连接两种方式。4.1.3在同一层，窗台以上为中空玻璃，窗台以下为单片玻璃或铝板，均安装于竖料外侧，窗台以下室内安装保温层，室内宜采用石膏板封闭。4.1.4活动窗按要求留设，一对扇撑和一对旁撑将其固定在窗框中，由多点锁锁住。4.1半隐式幕墙节点图(a)纵剖面(b)横剖面1.横料2.竖料1.预埋件2.紧固螺栓3.单片玻璃4.保温层3.铁码4.不锈钢连接螺栓5.镀锌铁码6.防火棉5.保温棉6.竖料7.铝合金压盖8.中空玻璃7.单片玻璃8.结构胶条9.窗台板10.石膏板9.结构胶10.泡沫密封垫11.伸缩缝12.防火棉叉11.套芯12.密封胶13.石膏板铁角4.24.2工艺流程(图4.2)图4.24.3操作要求4.3.1在主体结构施工时，按图纸要求准确放置预埋件，并将其支腿与结构主筋焊牢。4.3.2以主楼直边梁、斜边梁控制线为幕墙安装基准线向外放出10cm作为借出线，将各转角交叉点作为竖向控制基准点。以竖向基准点为准，按照幕墙竖龙骨的设计间隔尺寸，将每条竖龙骨基准点引到首层和顶层借出线上，再用激光经纬仪将每条竖龙骨的垂直线引到每层楼幕墙预埋铁件上。竖龙骨与结构连接点水平中轴线的确定则是以±0.00水准点为基点，用高精度水平仪、钢尺把每层楼幕墙水平中轴线引到预埋铁件上，从而在每个预埋件或附近形成十字交叉基准点。并据此编制预埋铁件埋设误差图，作为安装铁码的依据。4.3.3幕墙竖料应严格按设计尺寸下料，对同一楼层在设计时常采用规格相同的竖龙骨，预埋件也在同一标高位置上，故接口套芯和铁码可在竖料加工过程中安装竖龙骨上。为防止电话腐蚀，宜采用橡胶绝缘垫分隔两种金属。在建筑物各转角处应安装钢丝基准线用以控制和调整因预埋件埋设时角度差造成的竖龙骨安装转角误差。分区竖料安装完毕后应采用激光经纬仪进行垂直度检测，超出规范要求的应及时调整，调整完毕后应将铁码与预埋件及连接螺栓紧固、点焊固定并作防腐处理，若有预埋铁件漏埋或预埋件位置偏差太大的，可采用膨胀螺栓或穿墙螺栓固定铁码于结构上，抗拉力应满足设计要求。幕墙纵向伸缩缝、沉降缝、防震缝则是在上下两根竖料接口处统一留设。4.3.4鉴于同一楼层的竖料规格相同，横料应在同一水平面上。横竖料连接螺丝孔可在下料时统一成孔。横竖龙骨连接形成框架时可不必重新量距。横龙骨安装时应由下至上进行，与竖龙骨内侧和外侧的交接处均应有固定点。当安装完一层高度时，应用水平仪进行检查，按质量要求校正后方可固定。室内一侧的竖...
