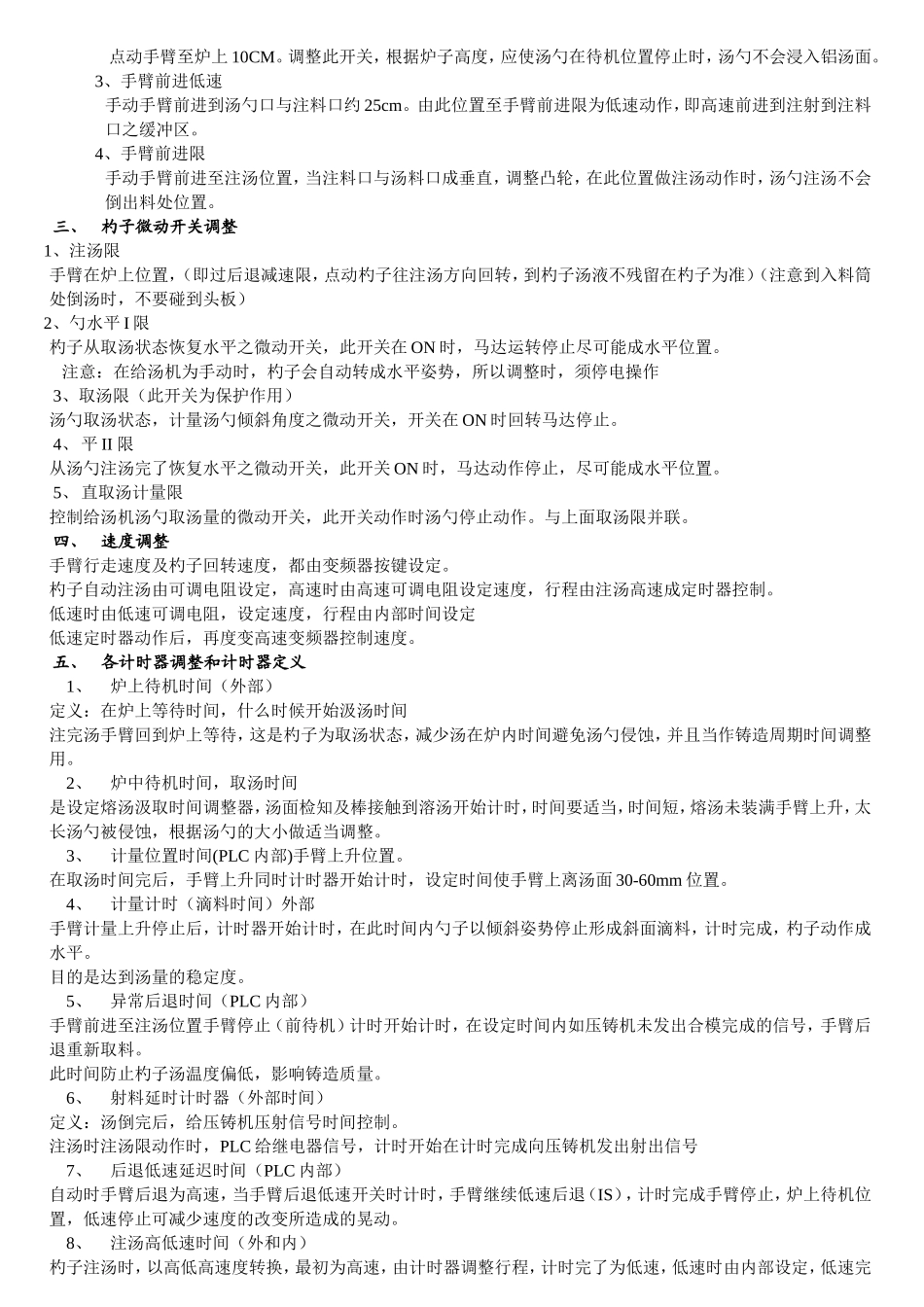

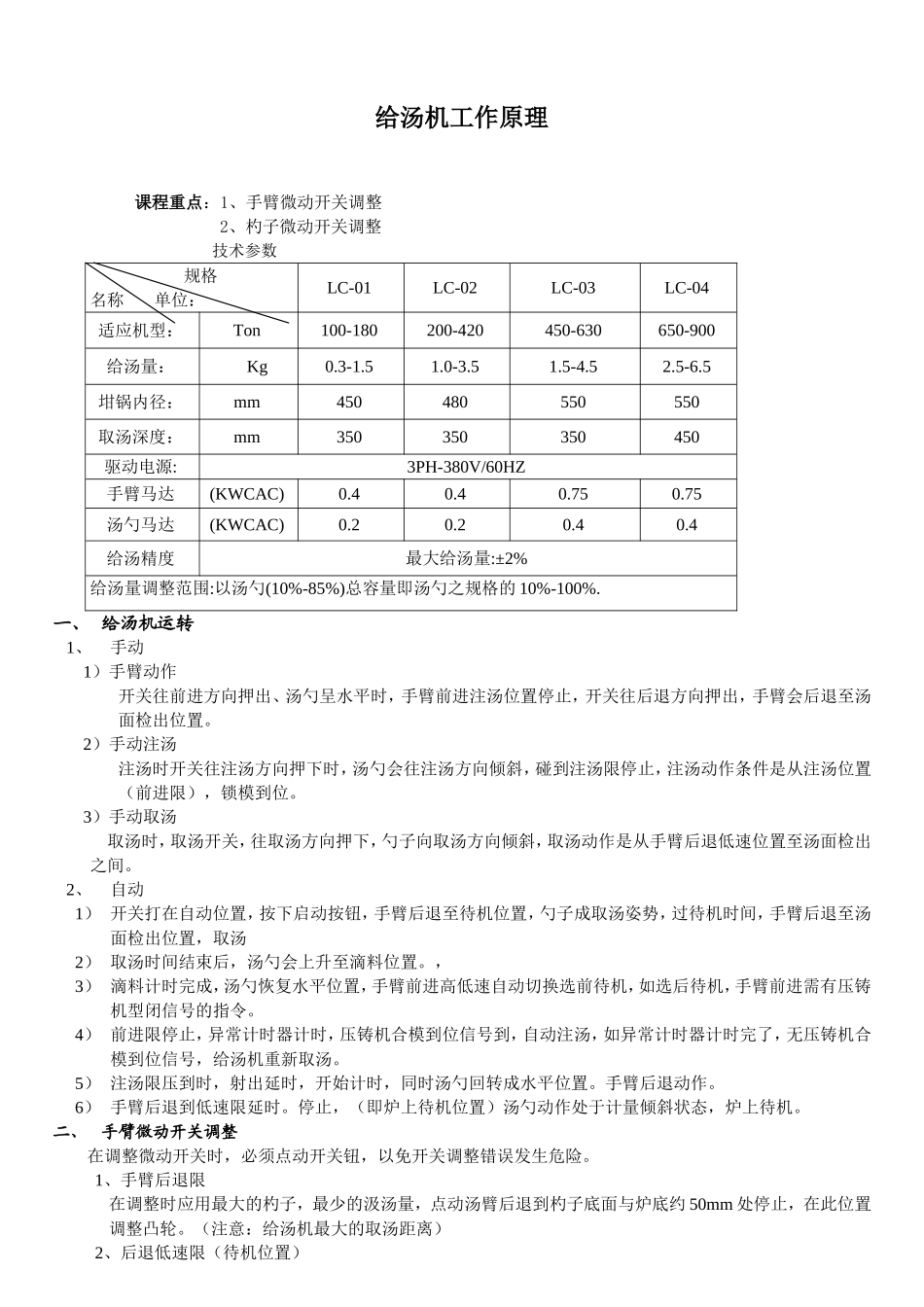

给汤机工作原理课程重点：1、手臂微动开关调整2、杓子微动开关调整技术参数规格名称单位：LC-01LC-02LC-03LC-04适应机型：Ton100-180200-420450-630650-900给汤量：Kg0.3-1.51.0-3.51.5-4.52.5-6.5坩锅内径：mm450480550550取汤深度：mm350350350450驱动电源:3PH-380V/60HZ手臂马达(KWCAC)0.40.40.750.75汤勺马达(KWCAC)0.20.20.40.4给汤精度最大给汤量:±2%给汤量调整范围:以汤勺(10%-85%)总容量即汤勺之规格的10%-100%.一、给汤机运转1、手动1）手臂动作开关往前进方向押出、汤勺呈水平时，手臂前进注汤位置停止，开关往后退方向押出，手臂会后退至汤面检出位置。2）手动注汤注汤时开关往注汤方向押下时，汤勺会往注汤方向倾斜，碰到注汤限停止，注汤动作条件是从注汤位置（前进限），锁模到位。3）手动取汤取汤时，取汤开关，往取汤方向押下，勺子向取汤方向倾斜，取汤动作是从手臂后退低速位置至汤面检出之间。2、自动1）开关打在自动位置，按下启动按钮，手臂后退至待机位置，勺子成取汤姿势，过待机时间，手臂后退至汤面检出位置，取汤2）取汤时间结束后，汤勺会上升至滴料位置。，3）滴料计时完成，汤勺恢复水平位置，手臂前进高低速自动切换选前待机，如选后待机，手臂前进需有压铸机型闭信号的指令。4）前进限停止，异常计时器计时，压铸机合模到位信号到，自动注汤，如异常计时器计时完了，无压铸机合模到位信号，给汤机重新取汤。5）注汤限压到时，射出延时，开始计时，同时汤勺回转成水平位置。手臂后退动作。6）手臂后退到低速限延时。停止，（即炉上待机位置）汤勺动作处于计量倾斜状态，炉上待机。二、手臂微动开关调整在调整微动开关时，必须点动开关钮，以免开关调整错误发生危险。1、手臂后退限在调整时应用最大的杓子，最少的汲汤量，点动汤臂后退到杓子底面与炉底约50mm处停止，在此位置调整凸轮。（注意：给汤机最大的取汤距离）2、后退低速限（待机位置）点动手臂至炉上10CM。调整此开关，根据炉子高度，应使汤勺在待机位置停止时，汤勺不会浸入铝汤面。3、手臂前进低速手动手臂前进到汤勺口与注料口约25cm。由此位置至手臂前进限为低速动作，即高速前进到注射到注料口之缓冲区。4、手臂前进限手动手臂前进至注汤位置，当注料口与汤料口成垂直，调整凸轮，在此位置做注汤动作时，汤勺注汤不会倒出料处位置。三、杓子微动开关调整1、注汤限手臂在炉上位置，（即过后退减速限，点动杓子往注汤方向回转，到杓子汤液不残留在杓子为准）（注意到入料筒处倒汤时，不要碰到头板）2、勺水平I限杓子从取汤状态恢复水平之微动开关，此开关在ON时，马达运转停止尽可能成水平位置。注意：在给汤机为手动时，杓子会自动转成水平姿势，所以调整时，须停电操作3、取汤限（此开关为保护作用）汤勺取汤状态，计量汤勺倾斜角度之微动开关，开关在ON时回转马达停止。4、平II限从汤勺注汤完了恢复水平之微动开关，此开关ON时，马达动作停止，尽可能成水平位置。5、直取汤计量限控制给汤机汤勺取汤量的微动开关，此开关动作时汤勺停止动作。与上面取汤限并联。四、速度调整手臂行走速度及杓子回转速度，都由变频器按键设定。杓子自动注汤由可调电阻设定，高速时由高速可调电阻设定速度，行程由注汤高速成定时器控制。低速时由低速可调电阻，设定速度，行程由内部时间设定低速定时器动作后，再度变高速变频器控制速度。五、各计时器调整和计时器定义1、炉上待机时间（外部）定义：在炉上等待时间，什么时候开始汲汤时间注完汤手臂回到炉上等待，这是杓子为取汤状态，减少汤在炉内时间避免汤勺侵蚀，并且当作铸造周期时间调整用。2、炉中待机时间，取汤时间是设定熔汤汲取时间调整器，汤面检知及棒接触到溶汤开始计时，时间要适当，时间短，熔汤未装满手臂上升，太长汤勺被侵蚀，根据汤勺的大小做适当调整。3、计量位置时间(PLC内部)手臂上升位置。在取汤时间完后，手臂上升同时计时器开始计时，设定时间使手臂上离汤面30-60mm位置。4、计量计时（滴料时间）外部手臂计量上升停止后，计时器开始计时，在此时间内勺子以倾斜姿势停止形成斜面滴料，计时完成，杓子动作成水平。目的是达...
