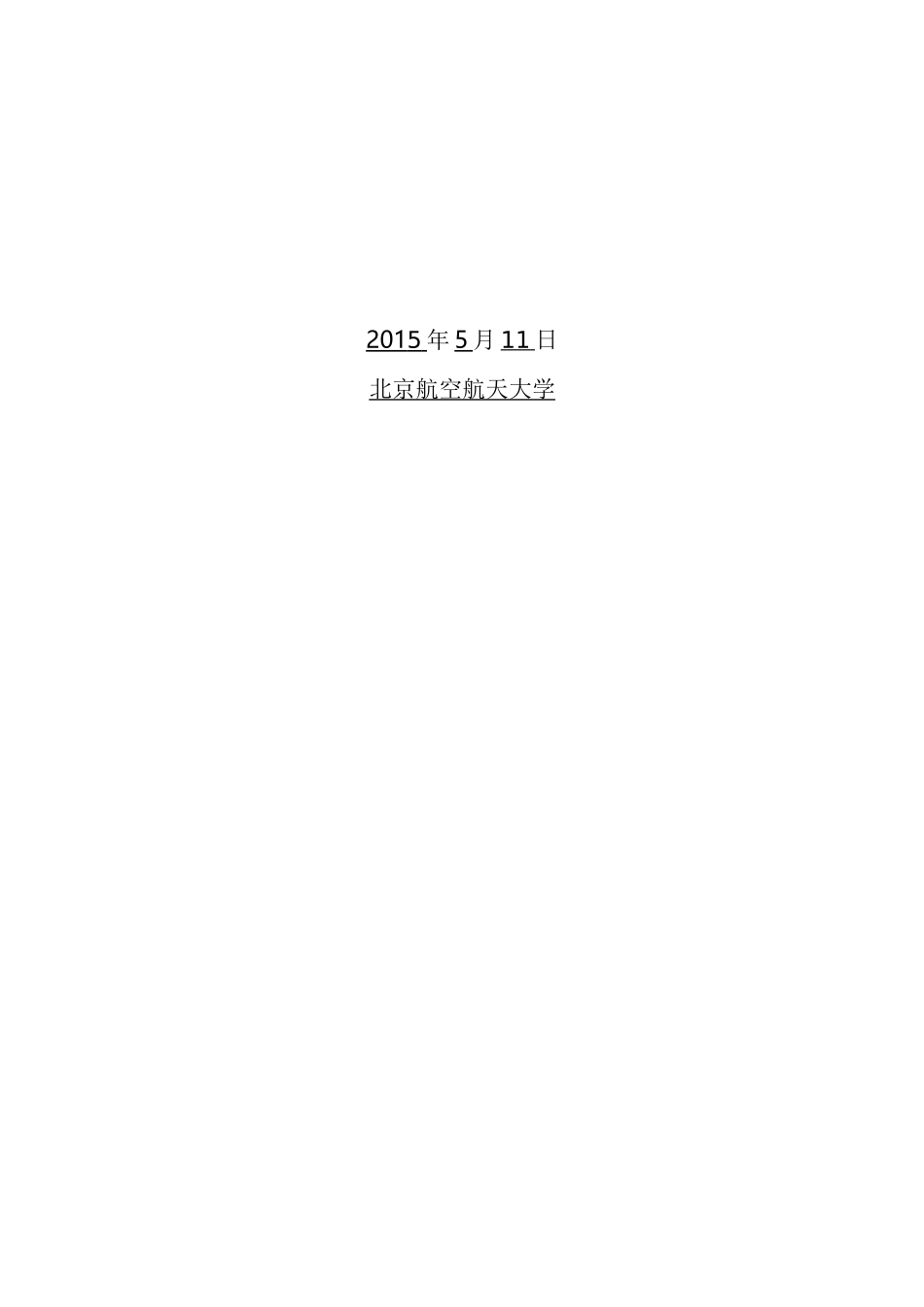

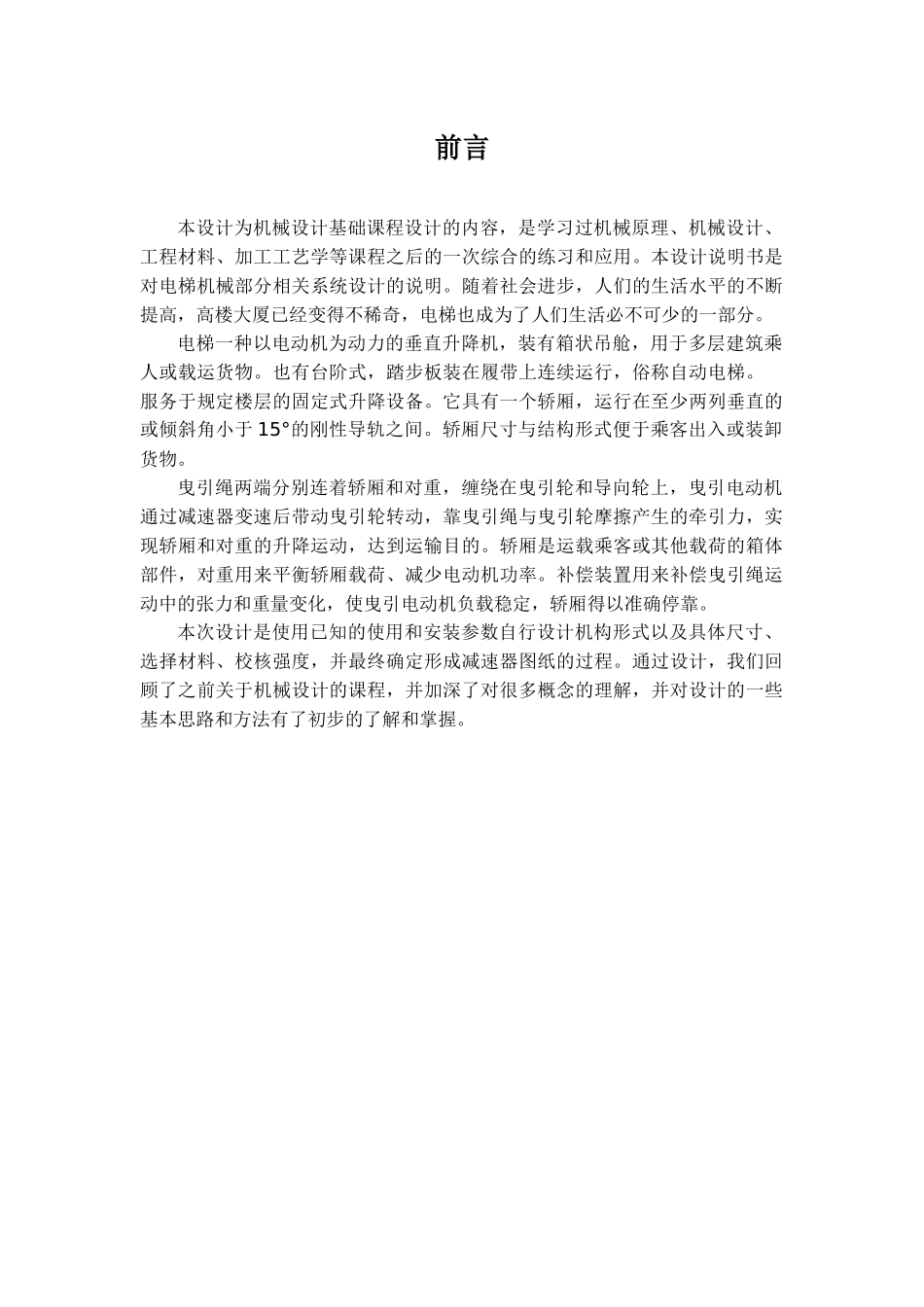

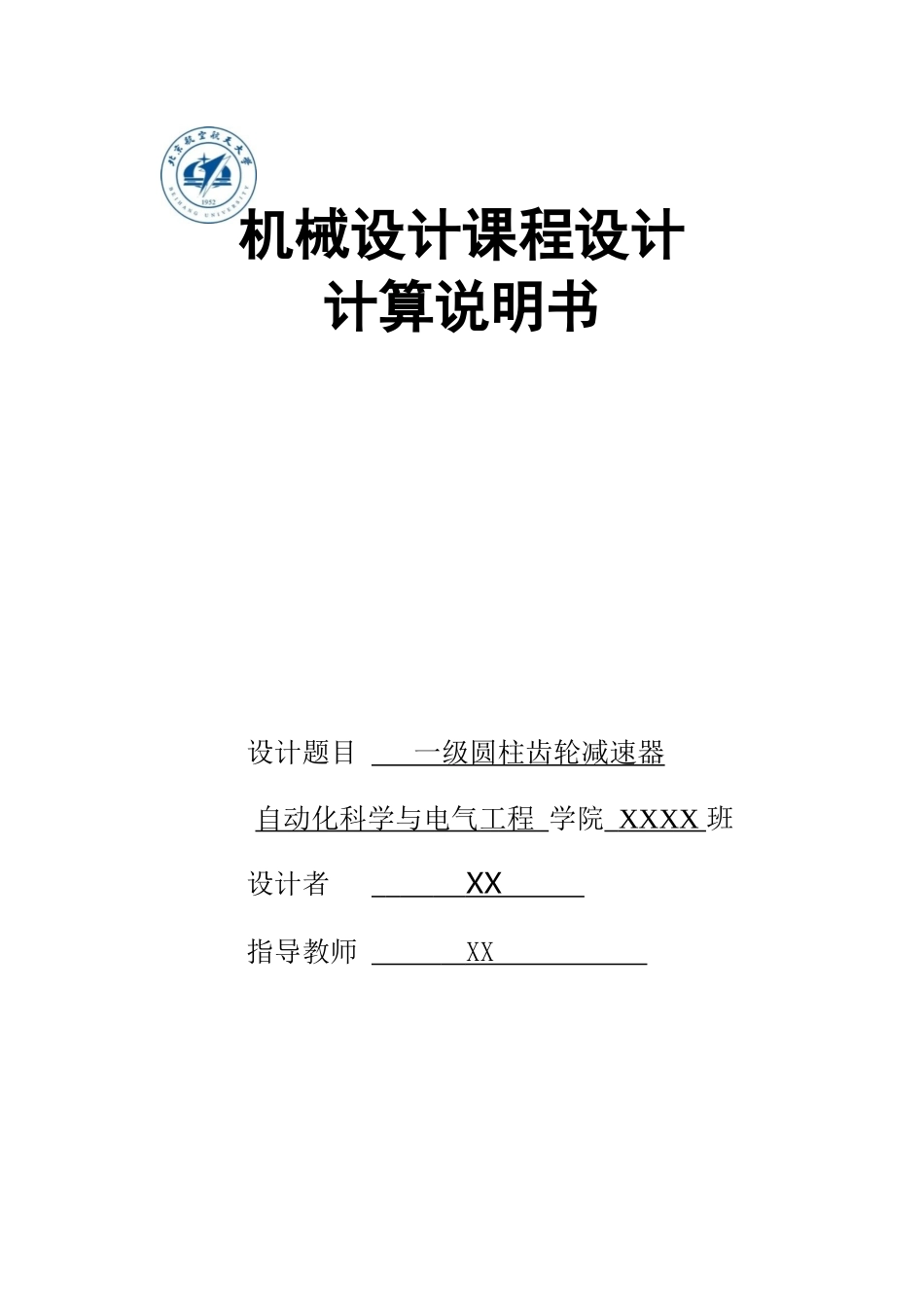

机械设计课程设计计算说明书设计题目一级圆柱齿轮减速器自动化科学与电气工程学院XXXX班设计者XX指导教师XX2015年5月11日北京航空航天大学前言本设计为机械设计基础课程设计的内容，是学习过机械原理、机械设计、工程材料、加工工艺学等课程之后的一次综合的练习和应用。本设计说明书是对电梯机械部分相关系统设计的说明。随着社会进步，人们的生活水平的不断提高，高楼大厦已经变得不稀奇，电梯也成为了人们生活必不可少的一部分。电梯一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。也有台阶式，踏步板装在履带上连续运行，俗称自动电梯。服务于规定楼层的固定式升降设备。它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。曳引绳两端分别连着轿厢和对重，缠绕在曳引轮和导向轮上，曳引电动机通过减速器变速后带动曳引轮转动，靠曳引绳与曳引轮摩擦产生的牵引力，实现轿厢和对重的升降运动，达到运输目的。轿厢是运载乘客或其他载荷的箱体部件，对重用来平衡轿厢载荷、减少电动机功率。补偿装置用来补偿曳引绳运动中的张力和重量变化，使曳引电动机负载稳定，轿厢得以准确停靠。本次设计是使用已知的使用和安装参数自行设计机构形式以及具体尺寸、选择材料、校核强度，并最终确定形成减速器图纸的过程。通过设计，我们回顾了之前关于机械设计的课程，并加深了对很多概念的理解，并对设计的一些基本思路和方法有了初步的了解和掌握。目录前言................................................................................................................................2第一章设计任务书......................................................................................................11.1课题题目..........................................................................................................11.2传动方案分析及原始数据..............................................................................1第二章传动方案的拟定..............................................................................................22.1整体方案..........................................................................................................22.2减速器说明......................................................................................................2第三章电动机的选择..................................................................................................3第四章传动系统的运动和动力参数..........................................................................5第五章传动零件的设计计算和校核..........................................................................65.1闭式齿轮传动设计..........................................................................................65.2开式齿轮传动设计..........................................................................................9第六章轴的设计计算和校核....................................................................................116.1高速轴的设计与校核....................................................................................116.2低速轴的设计与校核....................................................................................14第七章滚动轴承的选择和寿命计算........................................................................187.1高速轴轴承的选择........................................................................................187.2低速轴轴承的选择........................................................................................19第八章键的选择............................................................
