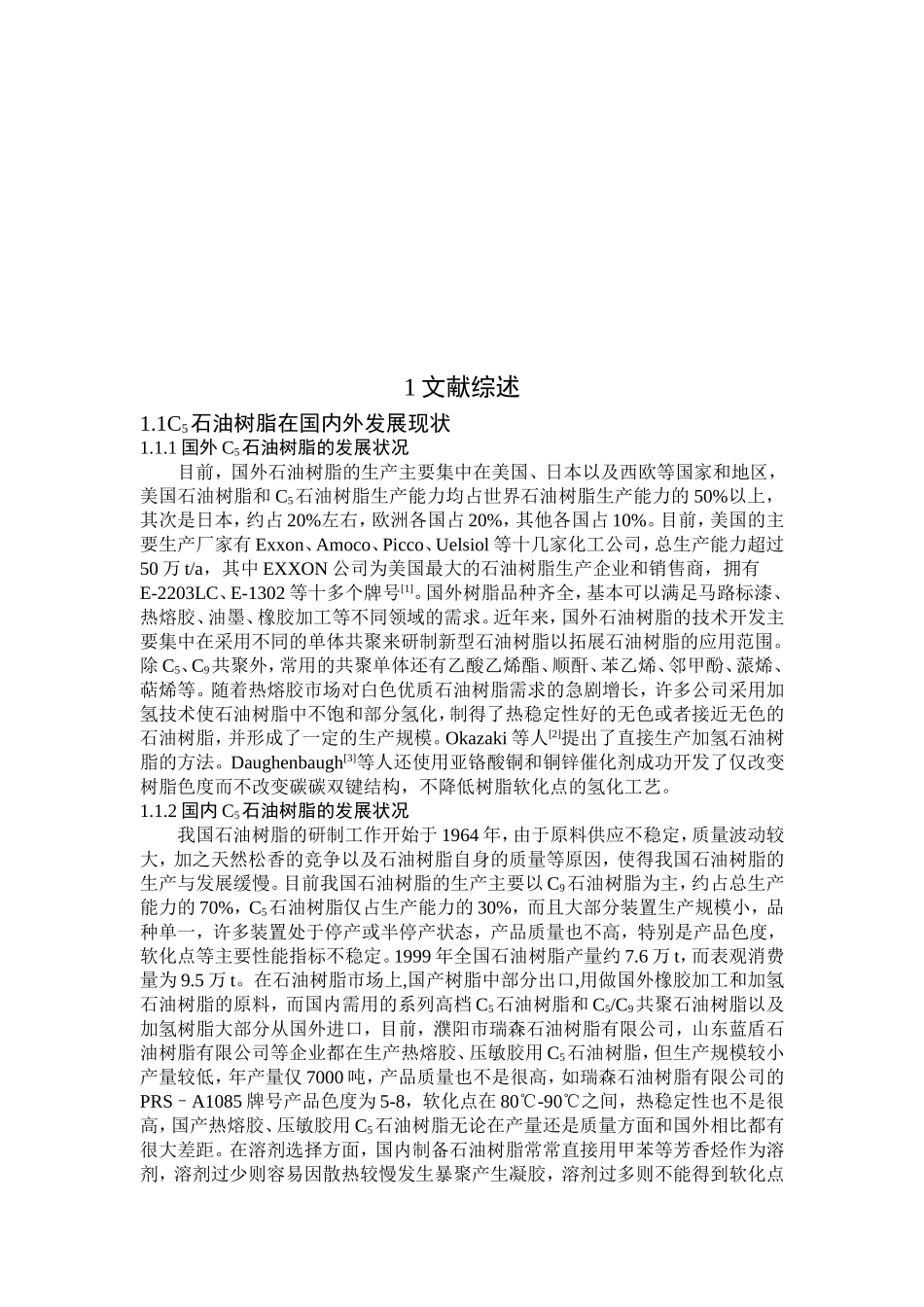

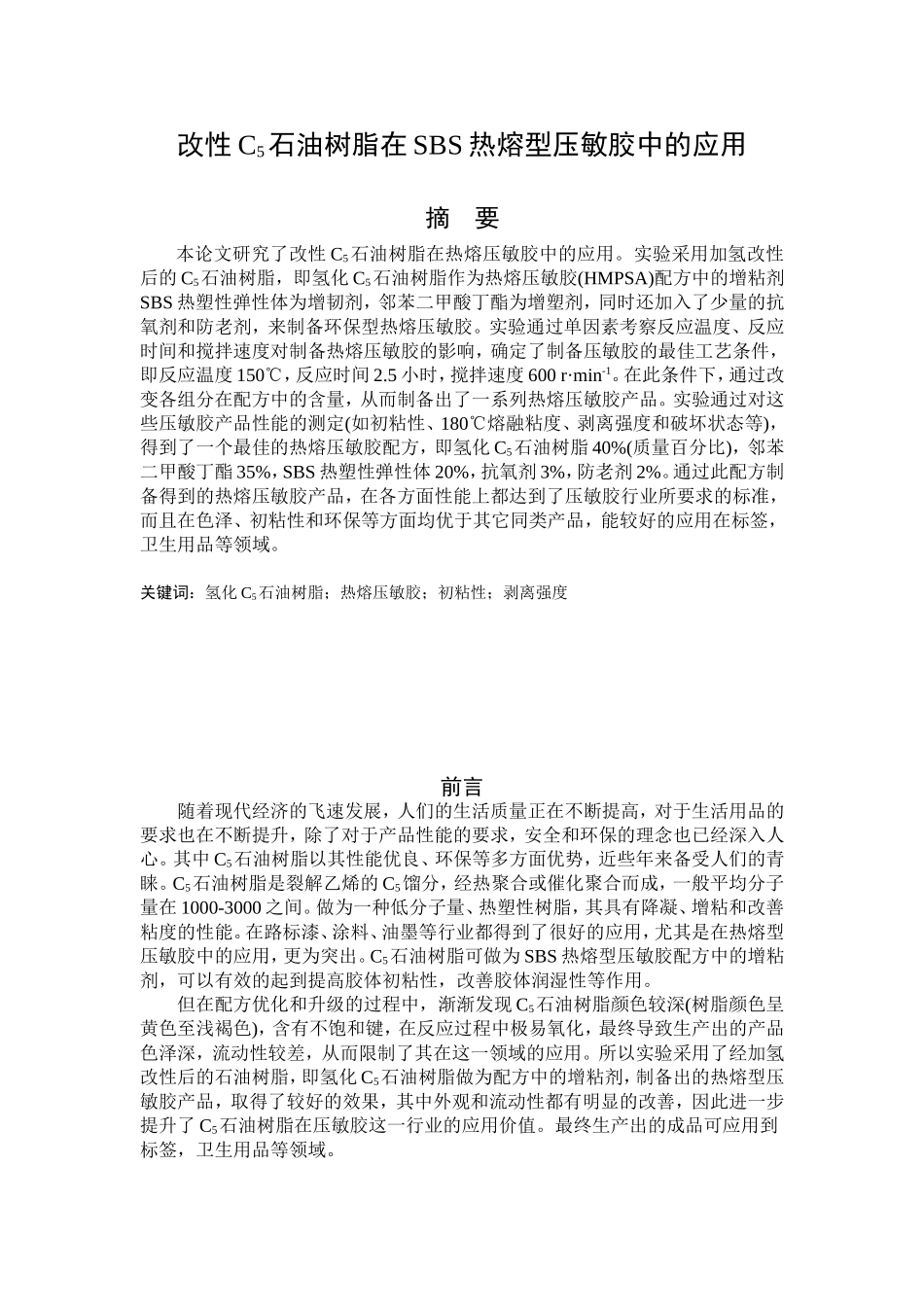

改性C5石油树脂在SBS热熔型压敏胶中的应用摘要本论文研究了改性C5石油树脂在热熔压敏胶中的应用。实验采用加氢改性后的C5石油树脂，即氢化C5石油树脂作为热熔压敏胶(HMPSA)配方中的增粘剂SBS热塑性弹性体为增韧剂，邻苯二甲酸丁酯为增塑剂，同时还加入了少量的抗氧剂和防老剂，来制备环保型热熔压敏胶。实验通过单因素考察反应温度、反应时间和搅拌速度对制备热熔压敏胶的影响，确定了制备压敏胶的最佳工艺条件，即反应温度150℃，反应时间2.5小时，搅拌速度600r·min-1。在此条件下，通过改变各组分在配方中的含量，从而制备出了一系列热熔压敏胶产品。实验通过对这些压敏胶产品性能的测定(如初粘性、180℃熔融粘度、剥离强度和破坏状态等)，得到了一个最佳的热熔压敏胶配方，即氢化C5石油树脂40%(质量百分比)，邻苯二甲酸丁酯35%，SBS热塑性弹性体20%，抗氧剂3%，防老剂2%。通过此配方制备得到的热熔压敏胶产品，在各方面性能上都达到了压敏胶行业所要求的标准，而且在色泽、初粘性和环保等方面均优于其它同类产品，能较好的应用在标签，卫生用品等领域。关键词：氢化C5石油树脂；热熔压敏胶；初粘性；剥离强度前言随着现代经济的飞速发展，人们的生活质量正在不断提高，对于生活用品的要求也在不断提升，除了对于产品性能的要求，安全和环保的理念也已经深入人心。其中C5石油树脂以其性能优良、环保等多方面优势，近些年来备受人们的青睐。C5石油树脂是裂解乙烯的C5馏分，经热聚合或催化聚合而成，一般平均分子量在1000-3000之间。做为一种低分子量、热塑性树脂，其具有降凝、增粘和改善粘度的性能。在路标漆、涂料、油墨等行业都得到了很好的应用，尤其是在热熔型压敏胶中的应用，更为突出。C5石油树脂可做为SBS热熔型压敏胶配方中的增粘剂，可以有效的起到提高胶体初粘性，改善胶体润湿性等作用。但在配方优化和升级的过程中，渐渐发现C5石油树脂颜色较深(树脂颜色呈黄色至浅褐色)，含有不饱和键，在反应过程中极易氧化，最终导致生产出的产品色泽深，流动性较差，从而限制了其在这一领域的应用。所以实验采用了经加氢改性后的石油树脂，即氢化C5石油树脂做为配方中的增粘剂，制备出的热熔型压敏胶产品，取得了较好的效果，其中外观和流动性都有明显的改善，因此进一步提升了C5石油树脂在压敏胶这一行业的应用价值。最终生产出的成品可应用到标签，卫生用品等领域。1文献综述1.1C5石油树脂在国内外发展现状1.1.1国外C5石油树脂的发展状况目前，国外石油树脂的生产主要集中在美国、日本以及西欧等国家和地区，美国石油树脂和C5石油树脂生产能力均占世界石油树脂生产能力的50%以上，其次是日本，约占20%左右，欧洲各国占20%，其他各国占10%。目前，美国的主要生产厂家有Exxon、Amoco、Picco、Uelsiol等十几家化工公司，总生产能力超过50万t/a，其中EXXON公司为美国最大的石油树脂生产企业和销售商，拥有E-2203LC、E-1302等十多个牌号[1]。国外树脂品种齐全，基本可以满足马路标漆、热熔胶、油墨、橡胶加工等不同领域的需求。近年来，国外石油树脂的技术开发主要集中在采用不同的单体共聚来研制新型石油树脂以拓展石油树脂的应用范围。除C5、C9共聚外，常用的共聚单体还有乙酸乙烯酯、顺酐、苯乙烯、邻甲酚、蒎烯、萜烯等。随着热熔胶市场对白色优质石油树脂需求的急剧增长，许多公司采用加氢技术使石油树脂中不饱和部分氢化，制得了热稳定性好的无色或者接近无色的石油树脂，并形成了一定的生产规模。Okazaki等人[2]提出了直接生产加氢石油树脂的方法。Daughenbaugh[3]等人还使用亚铬酸铜和铜锌催化剂成功开发了仅改变树脂色度而不改变碳碳双键结构，不降低树脂软化点的氢化工艺。1.1.2国内C5石油树脂的发展状况我国石油树脂的研制工作开始于1964年，由于原料供应不稳定，质量波动较大，加之天然松香的竞争以及石油树脂自身的质量等原因，使得我国石油树脂的生产与发展缓慢。目前我国石油树脂的生产主要以C9石油树脂为主，约占总生产能力的70%，C5石油树脂仅占生产能力的30%，而且大部分装置生产规模小，品种单一，许多装置处于停产或半停产状态，产品质量也不高，特别是产品色...
