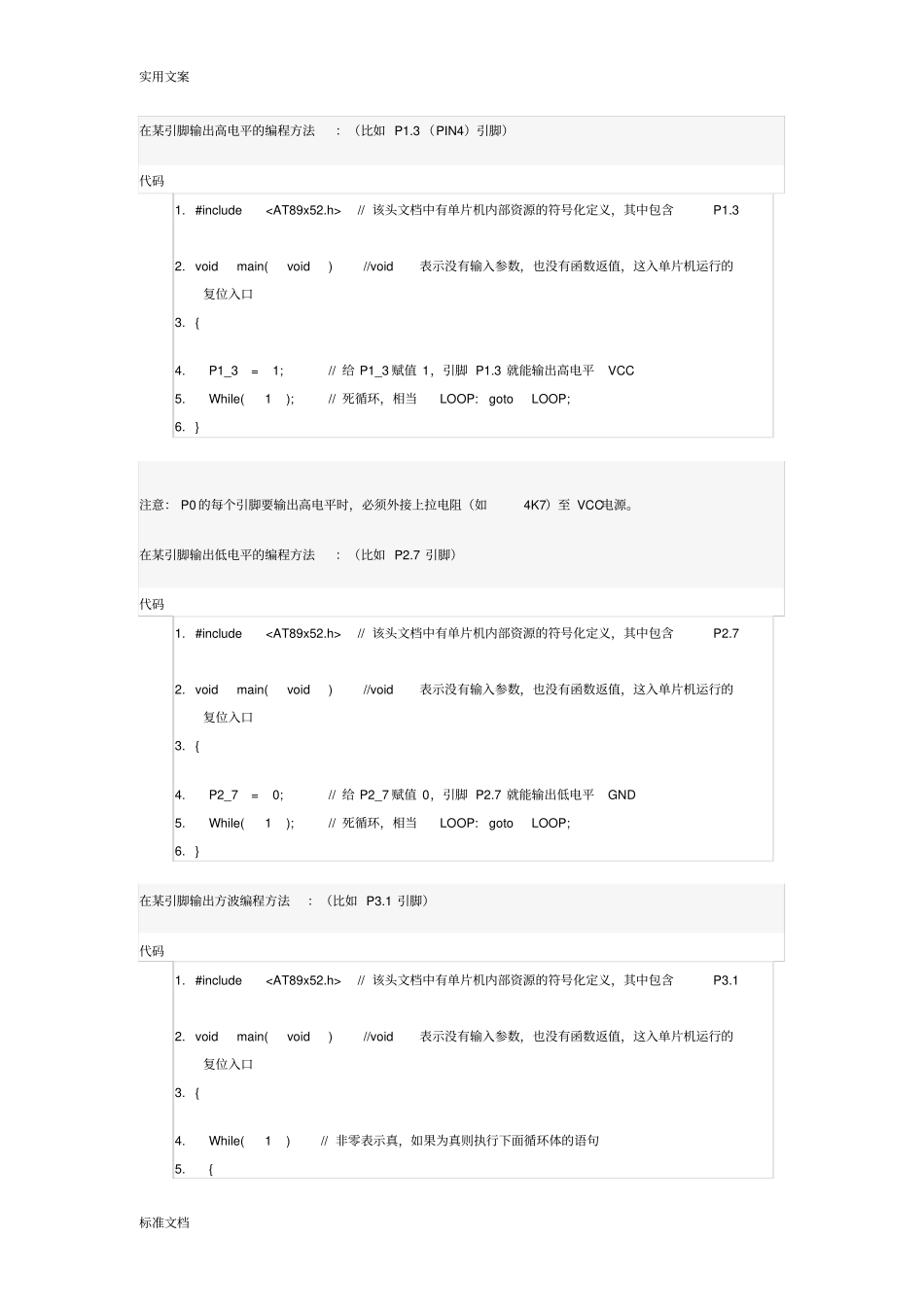

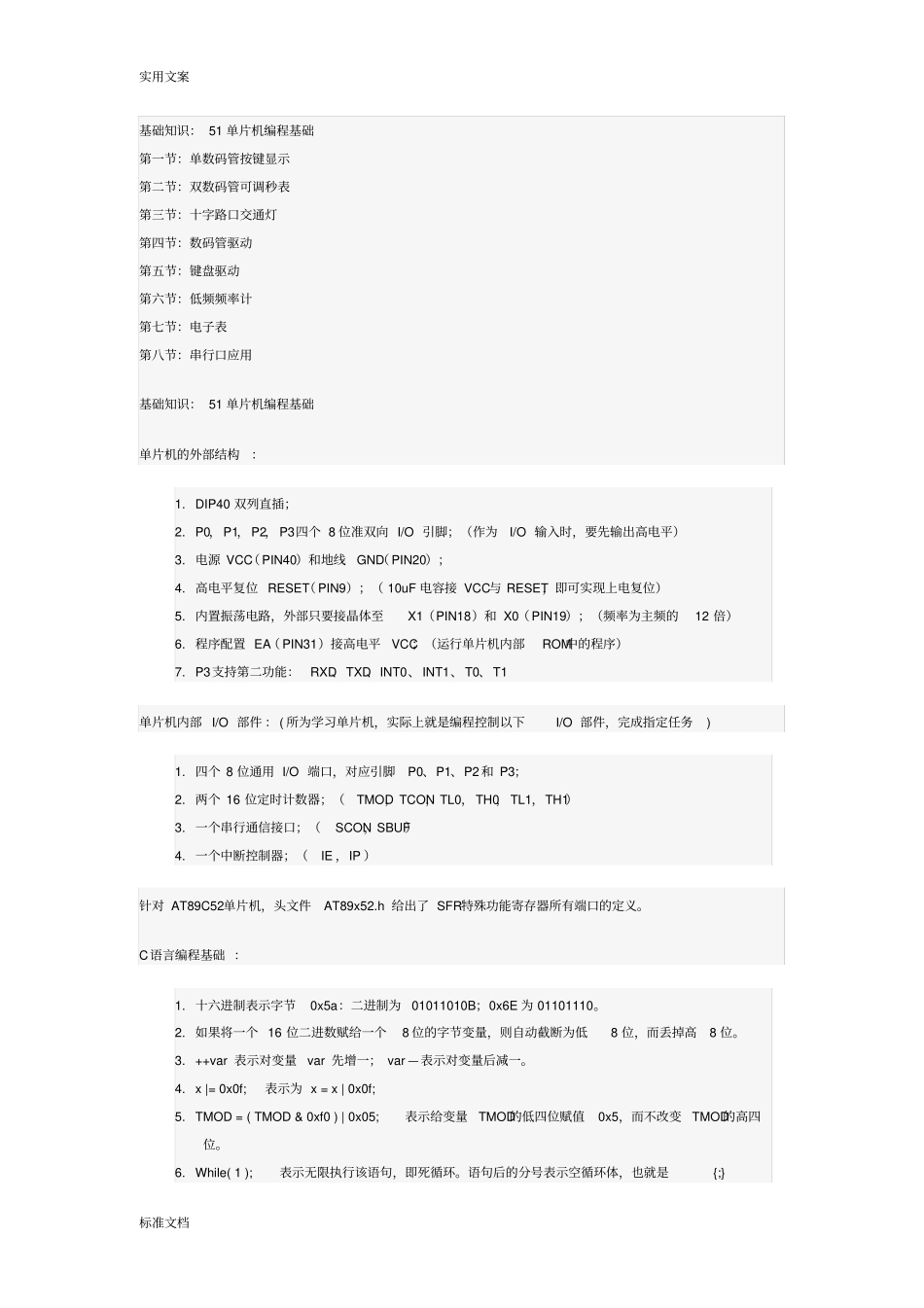

实用文案标准文档基础知识：51单片机编程基础第一节：单数码管按键显示第二节：双数码管可调秒表第三节：十字路口交通灯第四节：数码管驱动第五节：键盘驱动第六节：低频频率计第七节：电子表第八节：串行口应用基础知识：51单片机编程基础单片机的外部结构：1.DIP40双列直插；2.P0，P1，P2，P3四个8位准双向I/O引脚；（作为I/O输入时，要先输出高电平）3.电源VCC（PIN40）和地线GND（PIN20）；4.高电平复位RESET（PIN9）；（10uF电容接VCC与RESET，即可实现上电复位）5.内置振荡电路，外部只要接晶体至X1（PIN18）和X0（PIN19）；（频率为主频的12倍）6.程序配置EA（PIN31）接高电平VCC；（运行单片机内部ROM中的程序）7.P3支持第二功能：RXD、TXD、INT0、INT1、T0、T1单片机内部I/O部件：(所为学习单片机，实际上就是编程控制以下I/O部件，完成指定任务)1.四个8位通用I/O端口，对应引脚P0、P1、P2和P3；2.两个16位定时计数器；（TMOD，TCON，TL0，TH0，TL1，TH1）3.一个串行通信接口；（SCON，SBUF）4.一个中断控制器；（IE，IP）针对AT89C52单片机，头文件AT89x52.h给出了SFR特殊功能寄存器所有端口的定义。C语言编程基础：1.十六进制表示字节0x5a：二进制为01011010B；0x6E为01101110。2.如果将一个16位二进数赋给一个8位的字节变量，则自动截断为低8位，而丢掉高8位。3.++var表示对变量var先增一；var—表示对变量后减一。4.x|=0x0f;表示为x=x|0x0f;5.TMOD=(TMOD&0xf0)|0x05;表示给变量TMOD的低四位赋值0x5，而不改变TMOD的高四位。6.While(1);表示无限执行该语句，即死循环。语句后的分号表示空循环体，也就是{;}实用文案标准文档在某引脚输出高电平的编程方法：（比如P1.3（PIN4）引脚）代码1.#include//该头文档中有单片机内部资源的符号化定义，其中包含P1.32.voidmain(void)//void表示没有输入参数，也没有函数返值，这入单片机运行的复位入口3.{4.P1_3=1;//给P1_3赋值1，引脚P1.3就能输出高电平VCC5.While(1);//死循环，相当LOOP:gotoLOOP;6.}注意：P0的每个引脚要输出高电平时，必须外接上拉电阻（如4K7）至VCC电源。在某引脚输出低电平的编程方法：（比如P2.7引脚）代码1.#include//该头文档中有单片机内部资源的符号化定义，其中包含P2.72.voidmain(void)//void表示没有输入参数，也没有函数返值，这入单片机运行的复位入口3.{4.P2_7=0;//给P2_7赋值0，引脚P2.7就能输出低电平GND5.While(1);//死循环，相当LOOP:gotoLOOP;6.}在某引脚输出方波编程方法：（比如P3.1引脚）代码1.#include//该头文档中有单片机内部资源的符号化定义，其中包含P3.12.voidmain(void)//void表示没有输入参数，也没有函数返值，这入单片机运行的复位入口3.{4.While(1)//非零表示真，如果为真则执行下面循环体的语句5.{实用文案标准文档6.P3_1=1;//给P3_1赋值1，引脚P3.1就能输出高电平VCC7.P3_1=0;//给P3_1赋值0，引脚P3.1就能输出低电平GND8.}//由于一直为真，所以不断输出高、低、高、低⋯⋯，从而形成方波9.}将某引脚的输入电平取反后，从另一个引脚输出：（比如P0.4=NOT(P1.1)）代码1.#include//该头文档中有单片机内部资源的符号化定义，其中包含P0.4和P1.12.voidmain(void)//void表示没有输入参数，也没有函数返值，这入单片机运行的复位入口3.{4.P1_1=1;//初始化。P1.1作为输入，必须输出高电平5.While(1)//非零表示真，如果为真则执行下面循环体的语句6.{7.if(P1_1==1)//读取P1.1，就是认为P1.1为输入，如果P1.1输入高电平VCC8.{P0_4=0;}//给P0_4赋值0，引脚P0.4就能输出低电平GND9.else//否则P1.1输入为低电平GND10.//{P0_4=0;}//给P0_4赋值0，引脚P0.4就能输出低电平GND11.{P0_4=1;}//给P0_4赋值1，引脚P0.4就能输出高电平VCC12.}//由于一直为真，所以不断根据P1.1的输入情况，改变P0.4的输出电平13.}将某端口8个引脚输入电平，低四位取反后，从另一个端口8个引脚输出：（比如P2=NOT(P3)）代码1.#include//该头文档中有单片机内部资源的符号化定义，其中包含P2和P32.voidmain(void)//void表示没有输入参数，也没有函数返...
