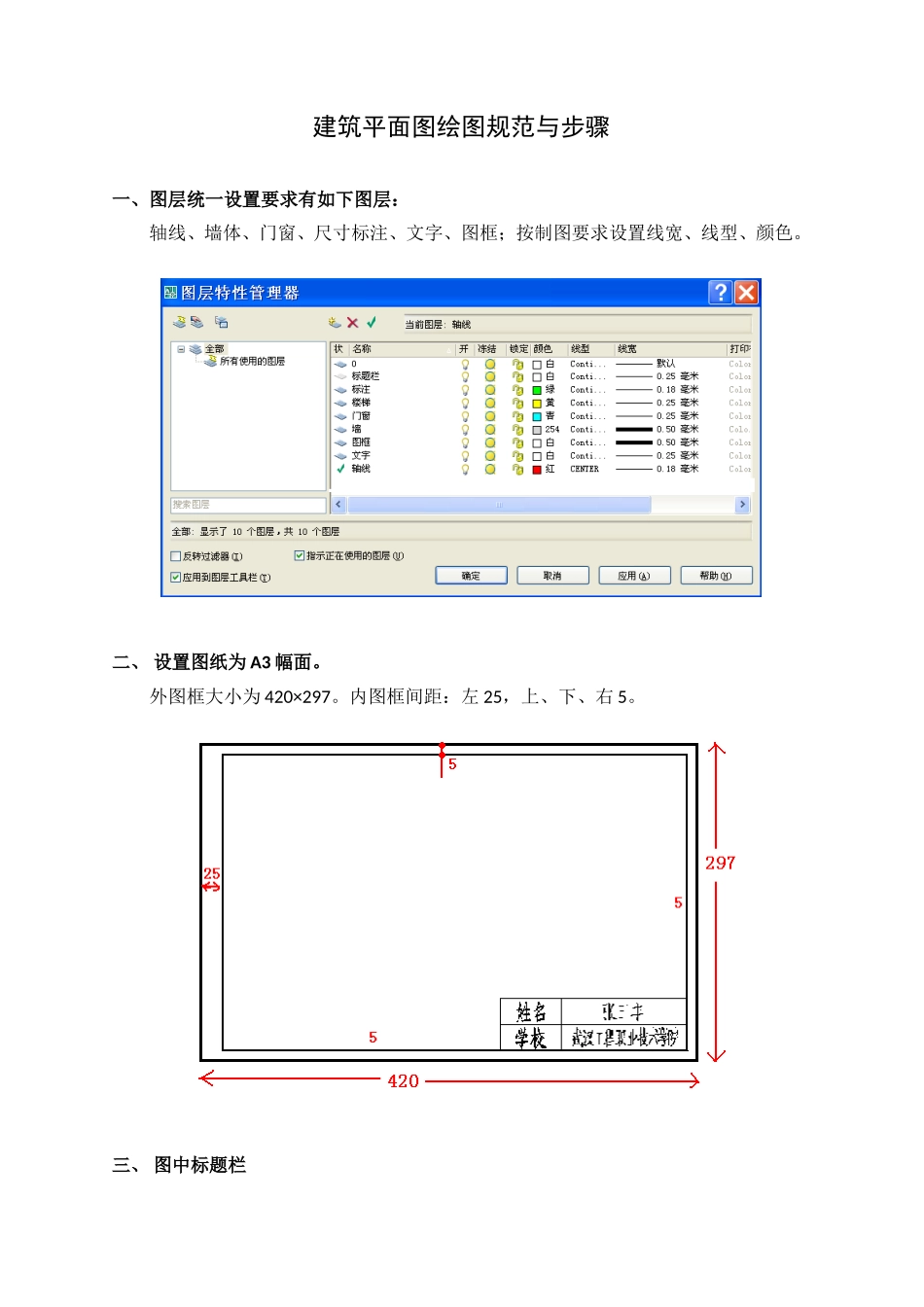

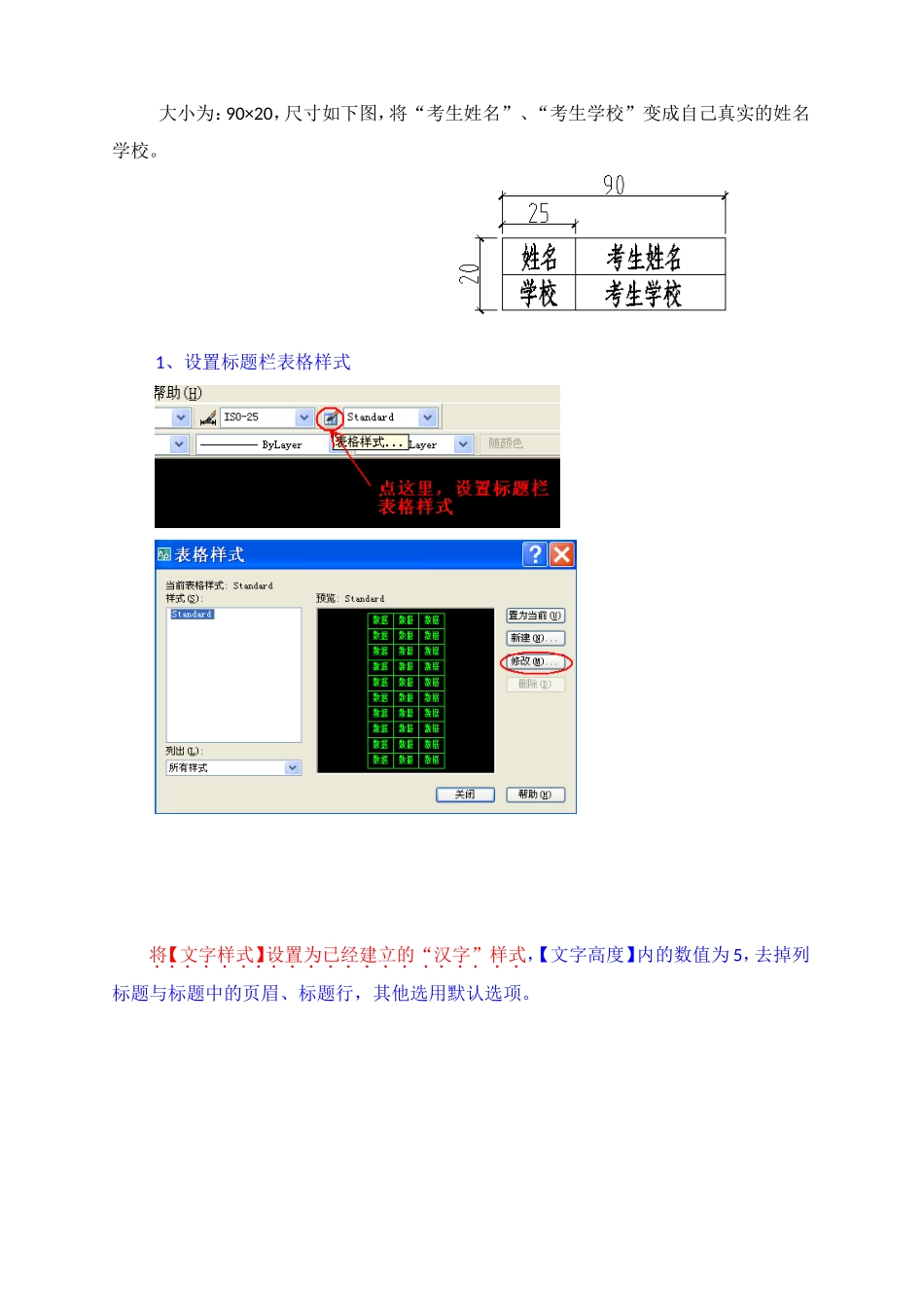

建筑平面图绘图规范与步骤一、图层统一设置要求有如下图层：轴线、墙体、门窗、尺寸标注、文字、图框；按制图要求设置线宽、线型、颜色。二、设置图纸为A3幅面。外图框大小为420×297。内图框间距：左25，上、下、右5。三、图中标题栏大小为：90×20，尺寸如下图，将“考生姓名”、“考生学校”变成自己真实的姓名学校。1、设置标题栏表格样式将【文字样式】设置为已经建立的“汉字”样式，【文字高度】内的数值为5，去掉列标题与标题中的页眉、标题行，其他选用默认选项。2、点“绘图”—“表格”，按图示设置参数。点“确定”后，在做好的A3图框旁边空白处建立表格。按图示选中相应单元格，点“对象特性”按钮，然后设置单元宽度和高度3、按图示直接双击相应单元格，输入文字。同样方法输入自己的姓名和学校名称。四、修改标注样式，并使用其进行标注。(1)建立标注的基础样式，其设置为：将【基线间距】内的数值改为8，【固定长度的尺寸界线】内的数值改为8，【超出尺寸线】内的数值改为2，【起点偏移量】内的数值改为2。点“修改”按图示修改参数（2）将【文字样式】设置为已经建立的“尺寸”样式，【文字颜色】为白色，【文字高度】内的数值为2.5，数字位置从尺寸线偏移1，其他选用默认选项。（3）到“调整”页面，修改全局比例为100。（如果是1:50比例绘图，此处改为50）基础样式设置好后，点“确定”五、设置多线样式：格式—多线样式。1）建筑图第1、2、4题都是240厚的对称墙。新建多线样式，名字为240。240厚的对称墙，修改偏移为120和-120。画240厚的墙时，注意将“240”样式置为当前。2）建筑图第3题，外墙是370厚的偏心墙，内墙是240厚的墙。新建两个多线样式，名字为370、240。“370”多线样式，修改偏移为250和-120。“240”样式做法见（1）。画370厚的外墙时，注意先将“370”样式置为当前。画240厚的内墙时，注意先将“240”样式置为当前。六、抄绘图样须符合建筑制图规范、规程及相关标准的要求。轴号：直径为8的圆，文字高度为5（注意对齐用“M-中间”）。尺寸：三道尺寸线间距为8；尺寸线距离建筑外轮廓10，轴号圆与尺寸线的距离为7。标高：三角形高3；长度为15；文字高度3.5。指北针：圆直径为24，指北针尾部的宽度为3，指针头部应注“N”字，字高3.5门窗字符和其他内部标注：文字高度都为3.5。图名、比例数字：文字高度为8，图名文字下划线宽度为1的多段线，比例数字与下划线平齐。剖切：宽度为0.5的多段线，位置线长度为7.5；剖视方向线长度为5。剖切符号字高5。注意：1：100图中，以上数值都要乘以100。1：50图中，以上数值都要乘以50。1、轴号：直径为8的圆，文字高度为5（对齐：选中间M）2、三道尺寸线间距为8；第一道尺寸线与轴号圆的距离为7；第三道尺寸线离建筑轮廓为103、基本标高：三角形高3；长度为15；文字高度3.5，标高值精确到小数点后3位。4、指北针圆直径为24，指北针尾部的宽度为3，指针头部应注“N”字，字高3.55、门、窗、内部标注文字高度都为3.5；图名、比例数字文字高度为8，比例数字应标注在图名的右下侧底部，并与下划线平齐。七、1:100比例绘图、1:50比例绘图的区别1：100比例绘图说明：1、先按以上第1步、第2步尺寸做好图框和标题栏，然后放大100倍；2、在放大的图框中，以实际尺寸画图，比如1000就画1000；3、以上第4步中的全局比例设为100，第5步中的数值都要乘以100。1：50比例绘图说明：1、先按以上第1步、第2步尺寸做好图框和标题栏，然后放大50倍；2、在放大的图框中，以实际尺寸画图，比如1000就画1000；3、以上第4步中的全局比例设为50，第5步中的数值都要乘以50。
