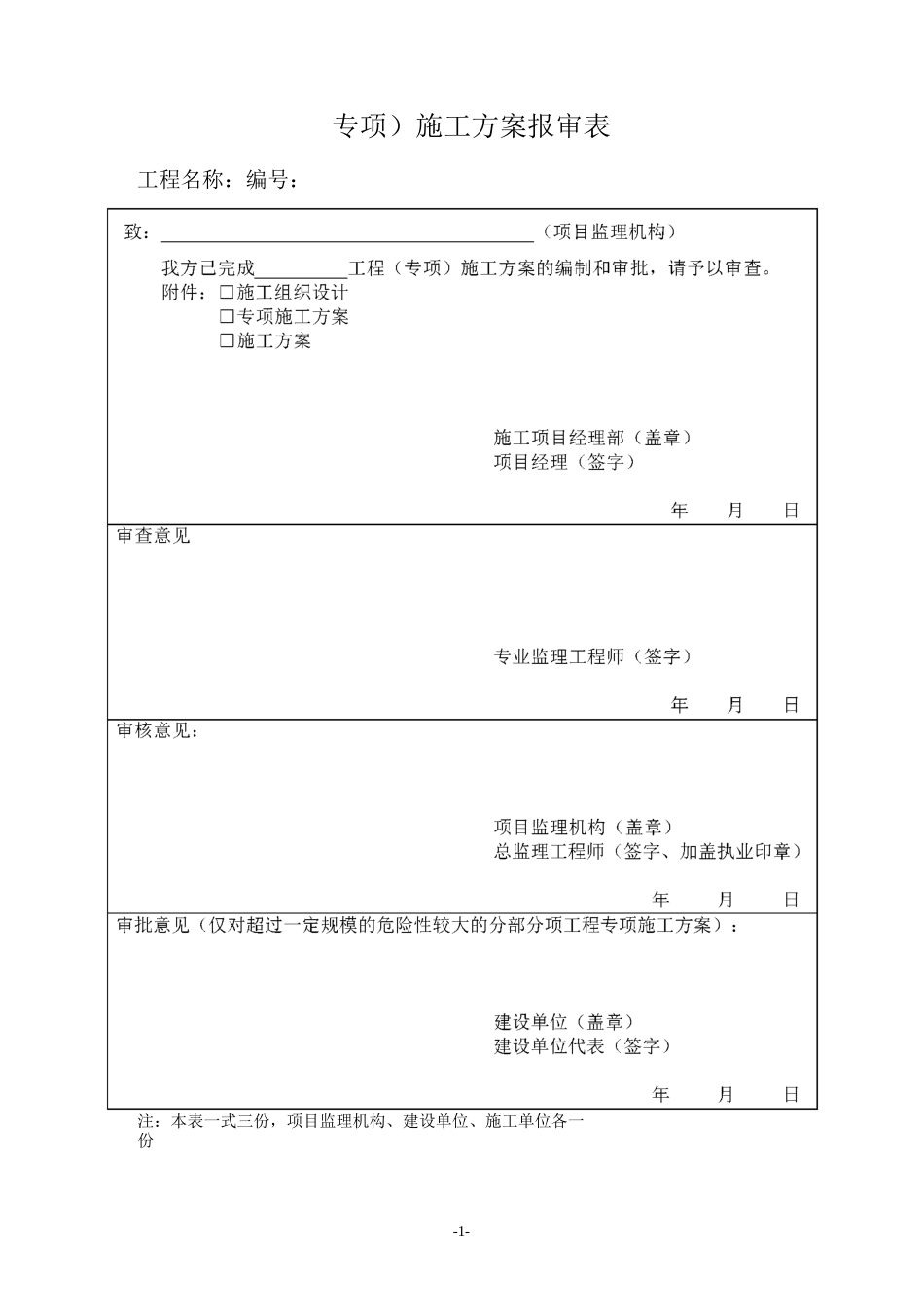

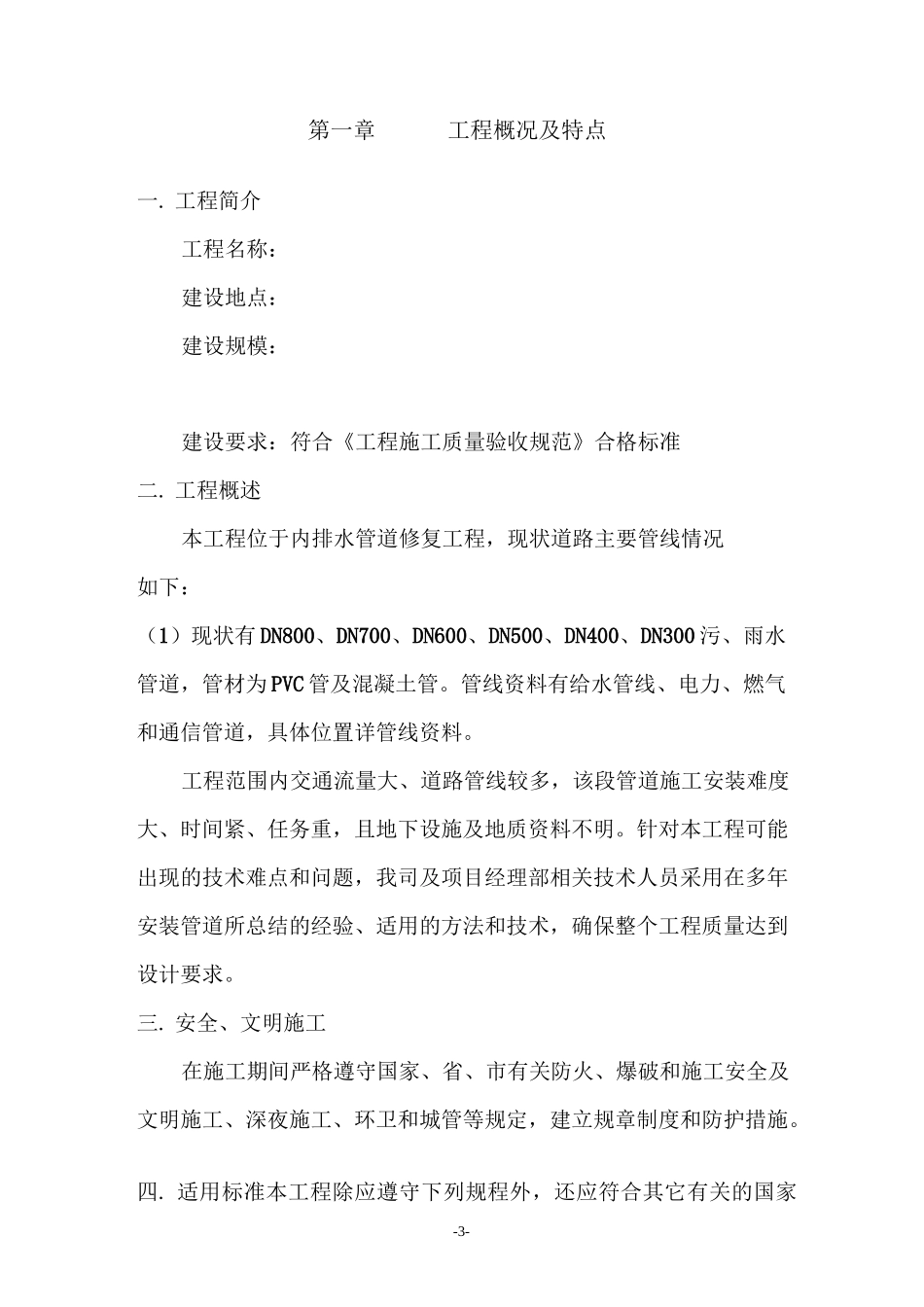

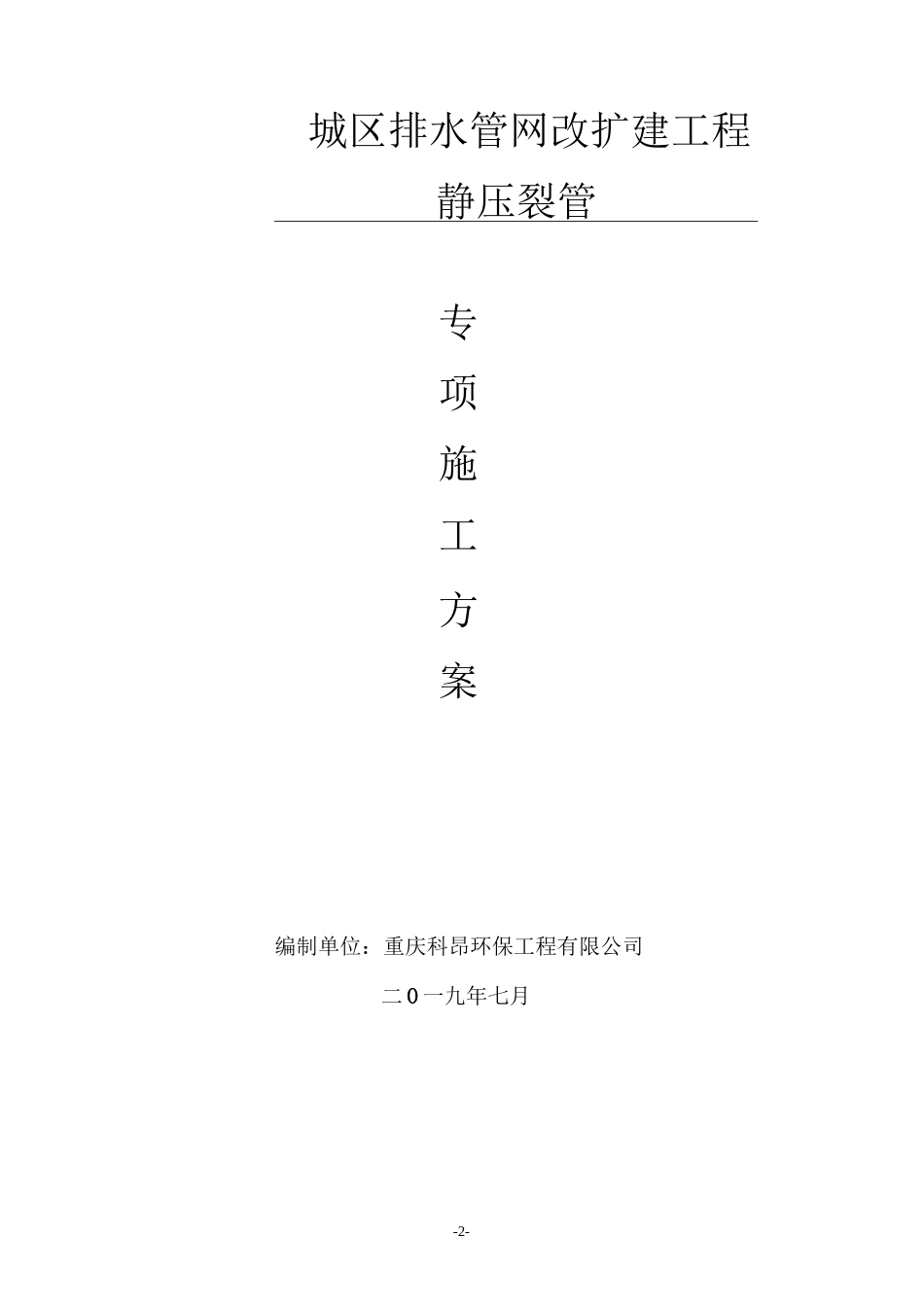

-1-专项）施工方案报审表工程名称：编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份-2-城区排水管网改扩建工程静压裂管专项施工方案编制单位：重庆科昂环保工程有限公司二O一九年七月-3-一.工程简介工程名称：建设地点：建设规模：建设要求：符合《工程施工质量验收规范》合格标准二.工程概述本工程位于内排水管道修复工程，现状道路主要管线情况如下：（1）现状有DN800、DN700、DN600、DN500、DN400、DN300污、雨水管道，管材为PVC管及混凝土管。管线资料有给水管线、电力、燃气和通信管道，具体位置详管线资料。工程范围内交通流量大、道路管线较多，该段管道施工安装难度大、时间紧、任务重，且地下设施及地质资料不明。针对本工程可能出现的技术难点和问题，我司及项目经理部相关技术人员采用在多年安装管道所总结的经验、适用的方法和技术，确保整个工程质量达到设计要求。三.安全、文明施工在施工期间严格遵守国家、省、市有关防火、爆破和施工安全及文明施工、深夜施工、环卫和城管等规定，建立规章制度和防护措施。四.适用标准本工程除应遵守下列规程外，还应符合其它有关的国家第一章工程概况及特点-4-现行标准、规范的规定。《给水排水管道工程施工及验收规范》(GB50268-2008)《城市工程管线综合规范》(GB50289-2016)国家标准图集《市政排水管道工程及附属设施》(《06MS201》)《城镇排水管道检测与评估技术规程》(CJJ181-2012)第二章施工方法和技术措施第一节施工前期准备工作一.施工前准备1.进行施工测量和现场放线工作。2.确定管线范围内及施工所需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。3.按施工平面布置图修建临时设施、安装临时水、电线路，并试水、试电。4.进行顶管所用设备的加工制作。5.根据顶进长度，准备好各类管线和所需的辅助物(固定架)等。6.根据材料计划，分期分批组织材料进场。二.施工队伍准备按照施工需求，组织有一定技术的专业施工团队，合理的调配管理人员，施工前做好所有人员的安全、技术、文明施工、环保要求等-5-方面的交底。第二节施工分项技术措施一.现场安全围护因施工区大多为居民住宅区和商铺周围，人员比较密集，在施工区域采用全封闭或半封闭的围护方式，并在各个作业点设立警示标志及安全标示标牌。二.技术准备工程开工前，本公司在项目部的组织下，集中项目部有关技术人员仔细审阅图纸将不清或不明的问题及时汇总告知甲方及设计人员解决，同时组织技术人员熟悉施工技术规范、质量检验评定标准和有关环保、文明施工、交通管制等文件，了解各分项的施工工艺，按程序送审，审批后方可施工。我司将根据质量保证体系内的技术交底规程，先由公司技术人员向项目经理部交底，然后由项目经理部向施工班组交底，最后由班组向现场操作人员交底。三.材料准备选用PE材质同等管径的高密度高压聚乙烯管材，每根6米，选择有检测报告和合格证的标准管材，保证管壁厚薄均匀，管径大小均匀。然后用精密车床把PE管原料加工为短管接管单元，每段50厘米-6-长的短管，接口为承插字母锁扣，各短管子母承插搭接长度5厘米，扎紧之后的缝隙间隙为0.15毫米，管头密封圈槽深2.7毫米，槽宽为2.8毫米。总量28米，密封圈若干（足够工程密封使用）。新管节连接如图所示L四.施工现场准备协助建设单位拆除、迁移障碍物，用水马围护施工区域，铺设临时施工便道，保证机械、设备、材料运到现场，铺设临时用水，搭设临时设施。五.施工工艺及施工步骤：1、上游水源堵口：下井人员穿防水服，带供氧呼吸器，把气囊入上游管道，气泵充气，把水源完全隔离。安装铰刀污水泵，用水龙带把水抽送到下游市政管道。2、管道清淤：用清洗车反复冲洗原管道，把污泥、杂物拉至污水井，下井工用水桶运到地面清淤车内，用环卫吸污车把污水井内淤-7-泥抽净。3、管道内部勘察:用管道内窥镜摄像系统及CCTV视频检测仪观察管道内部坍塌情况。4、修建顶管机平台：下井修建液压顶管机操作间，用风镐把污水井底部管沟剃平，砖碎块清理干净，操作间平台要求水平，井室操作空间要求长度不低于1.2米；宽度不低于1米，如井室未达到操作空间要求，则应对井室进...
