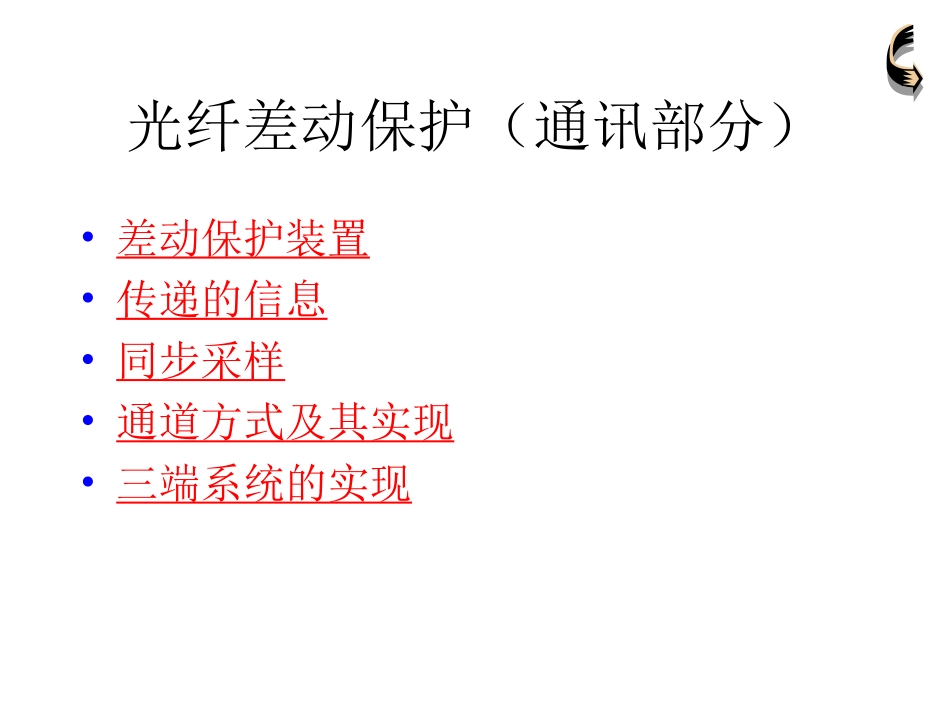

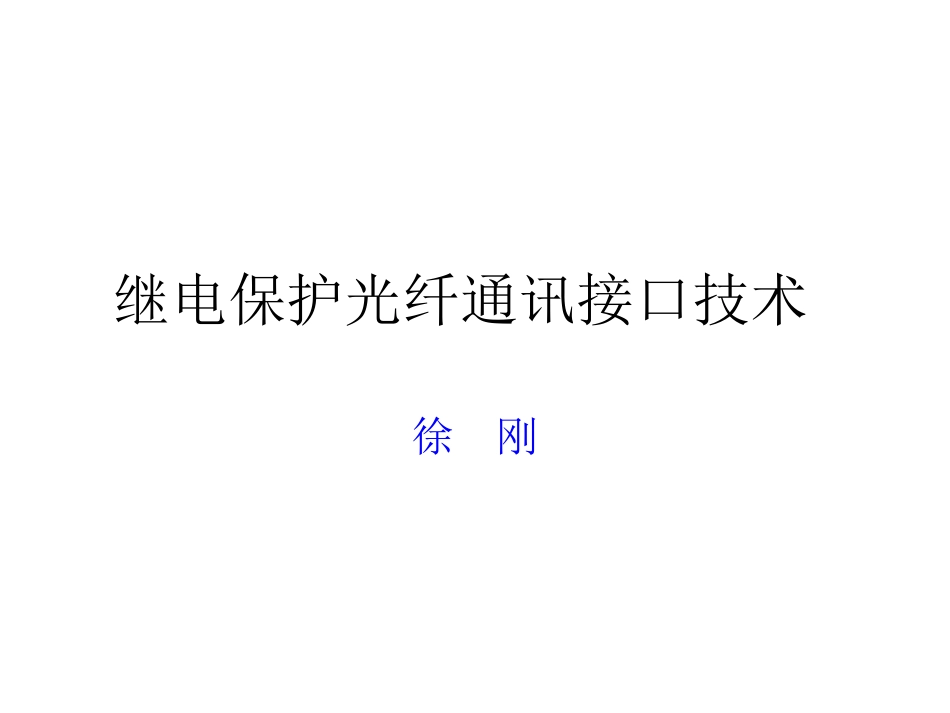

继电保护光纤通讯接口技术徐刚继电保护光纤通讯接口技术•光纤差动保护•通讯接口技术•光纤通道分接技术•光纤通道在继电保护中的实际应用光纤差动保护（通讯部分）•差动保护装置•传递的信息•同步采样•通道方式及其实现•三端系统的实现数字电流差动保护系统构成•系统构成（示意图）–具有2Mbps高速通信口，可采用专用通道2Mbps，可复用2Mbps(E1)接口，也可复接PCM(64kbps)同向接口–具有双通道冗余功能，两个通道可分别采用专用/复用、64kbps/2Mbps任意组合–可适用于T接线路的三端系统–经由保护的通信通道可传送“远跳”命令和“远传”命令–有通道监视和误码检测功能–保护间的数据通信采用32位CRC校验，具有超强抗误码能力–通道环回试验•设置控制字•远方环回电流差动保护系统构成示意图、、、、N、、N、、数字通讯终端设备数字通讯终端设备差动保护装置差动保护装置微波或光纤通道传递的信息•传递的信息有：时间信息、采样值、向量（计算结果）、状态量（I/O量）、控制命令•通道带宽的计算•帧格式介绍通道带宽的计算•64kbps：8bytes/ms－多个采样点传送一帧报文•2Mbps：256bytes/ms－每个采样点传送多帧报文•信息：N个通道的模拟量、M的通道的数字量•串行传输–位信息：N×2＋M/8•例子：–控制命令码（1byte），采样标号（1byte），三相电流（3*4＝12bytes）、2个字节开关量（2bytes），CRC（4bytes）。共计20bytes＝160bits。160/64：3ms帧格式的介绍•控制字：表示该帧报文的用途：数据、对时、测试等•采样标号：表明当前信息的时间信息•向量：IA、IB、IC•开关量•校验信息：4字节CRC控制字采样标号IAIBIC开关量CRC采样的同步原理图采样同步的过程•两端必须分别设置成同步端和参考端•同步端向参考端发同步请求命令•参考端将自己的时间信息发送给同步端•同步端计算通道延时•同步端调整采样时刻采样同步的特点•每个装置均可预先设置成主机（参考端）或从机（同步端）•对齐方式简单：只需要对齐采样标号•差动保护和延时无关–不需补偿通道延时–能够适应通信路由发生改变的环境•可适应于由于通信路由发生变化而造成传输延迟达20ms之多，其同步误差不超过1°通道方式•2Mbps专用通道方式–实现形式•2Mbps复接PDH或SDH–实现形式•64kbp复接PCM同相接口–实现形式2Mbps专用通道方式M侧保护装置N侧保护装置光纤接口光纤接口专用光纤2M速率2Mbps复接PDH或SDHM侧保护装置N侧保护装置通讯接口通讯接口数字传输设备数字传输设备光信号或微波信号2M(E1)接口2M(E1)接口64kbp复接PCM同相接口M侧保护装置N侧保护装置通讯接口通讯接口数字传输设备数字传输设备光信号或微波信号64K接口64K接口三端系统•必须设置成一端为主（参考端），另两端为从（同步端）•要求每个保护必须能够出双通道：分别到另外两个保护装置上保护装置1(主)保护装置2（从）保护装置3（从）A通讯接口技术•同步通讯和异步通讯•光接口技术•64k接口技术介绍•2M接口技术介绍•通讯接口的实现–保护装置部分–通讯接口装置介绍–复接技术同步通讯和异步通讯•同步串行通讯–效率高：不需要起始位和停止位–需要传输时钟信息–需要传输同步字符–硬件复杂–两端时钟同步–以帧为单位•异步串行通讯–效率低：每字节需要起始位和停止位，甚至校验位–不需要传输时钟信息–不需要同步字符–硬件简单–两端可不同步–以字节为单位光接口技术（1）•光接口分类–长距离局间通讯–短距离局间通讯–局内通讯•光接口参数–参考点S参数–参考点R参数–S-R点光参数光接口技术（2）•发送机（S点）参数–光谱特性•最大均方根宽度•最大－20dB宽度•最小边模抑制比–平均发送功率–最大谱功率密度–光信噪比–消光比–眼图模板光接口技术（3）•接收机（R点）参数–接收机灵敏度–接收机过载功率–接收机反射参数–光通道功率代价光接口技术（4）•光通道（S-R）参数–衰减–色散•码间干扰•模分配噪声•啁啾（zhoujiu）声–反射64k通道技术介绍（G.703）7812345678110010011101破坏点破坏点比特序号（64Kbit/s数据）第1－3步第4步第5步编码规则•第一步：将一个64Kbit/s数据信息比特周期分成四...
