建筑工程原材料、构配件及试件检验项目、规则及取样规定VIP专享VIP免费

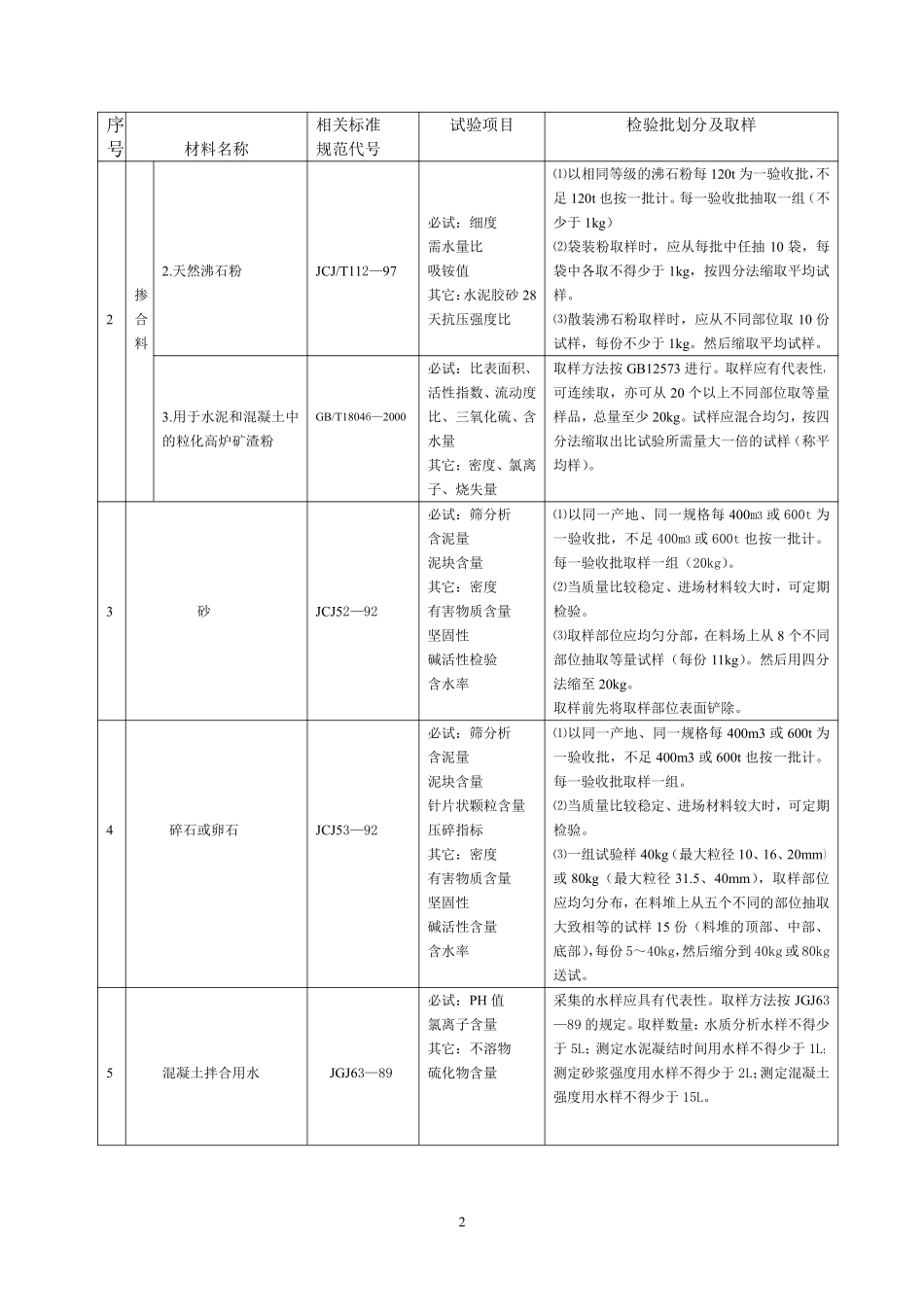

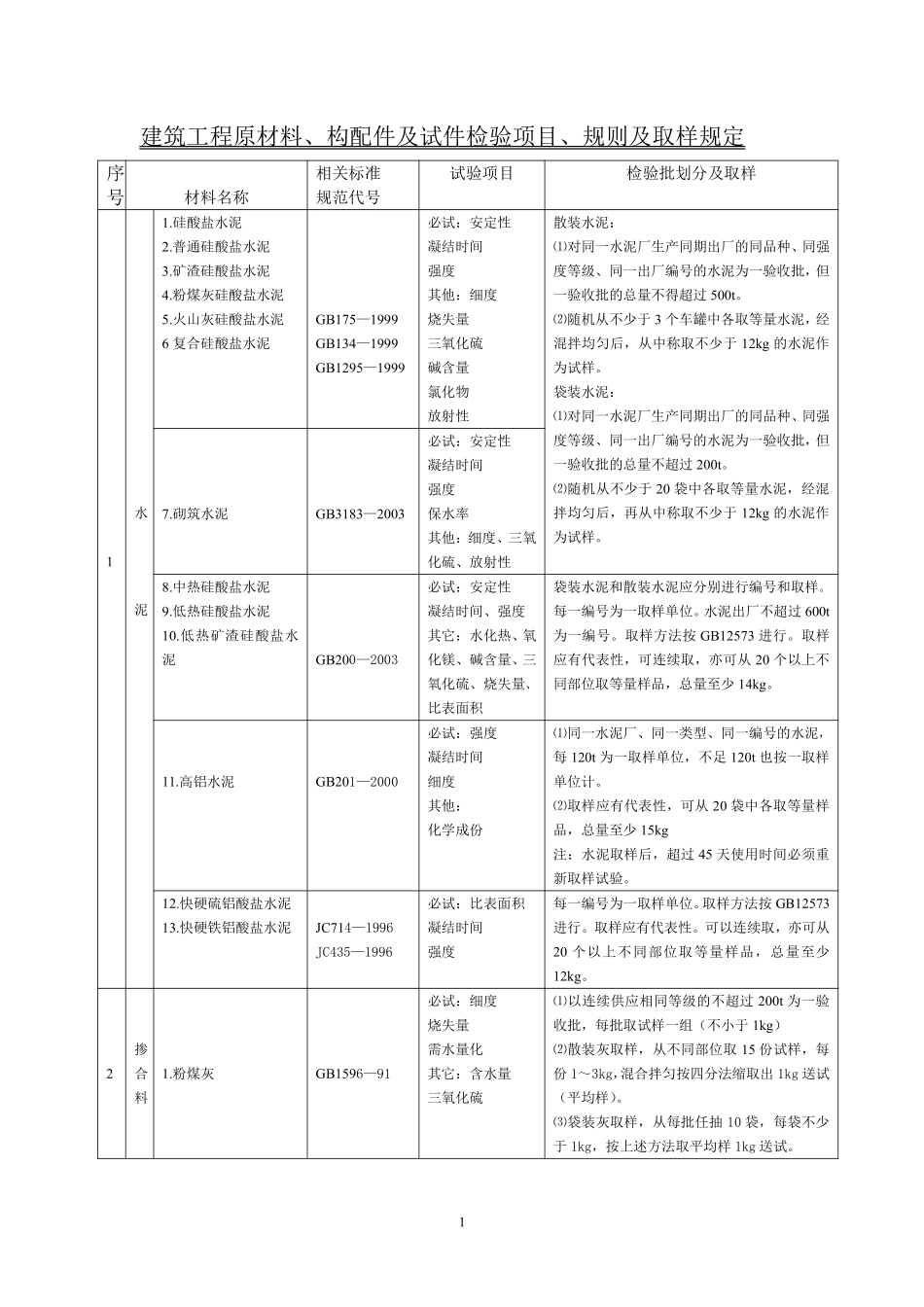

1建筑工程原材料、构配件及试件检验项目、规则及取样规定序号材料名称相关标准规范代号试验项目检验批划分及取样1水泥1.硅酸盐水泥2.普通硅酸盐水泥3.矿渣硅酸盐水泥4.粉煤灰硅酸盐水泥5.火山灰硅酸盐水泥6复合硅酸盐水泥GB175—1999GB134—1999GB1295—1999必试：安定性凝结时间强度其他：细度烧失量三氧化硫碱含量氯化物放射性散装水泥：⑴对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过500t。⑵随机从不少于3个车罐中各取等量水泥，经混拌均匀后，从中称取不少于12kg的水泥作为试样。袋装水泥：⑴对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不超过200t。⑵随机从不少于20袋中各取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样。7.砌筑水泥GB3183—2003必试：安定性凝结时间强度保水率其他：细度、三氧化硫、放射性8.中热硅酸盐水泥9.低热硅酸盐水泥10.低热矿渣硅酸盐水泥GB200—2003必试：安定性凝结时间、强度其它：水化热、氧化镁、碱含量、三氧化硫、烧失量、比表面积袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位。水泥出厂不超过600t为一编号。取样方法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少14kg。11.高铝水泥GB201—2000必试：强度凝结时间细度其他：化学成份⑴同一水泥厂、同一类型、同一编号的水泥，每120t为一取样单位，不足120t也按一取样单位计。⑵取样应有代表性，可从20袋中各取等量样品，总量至少15kg注：水泥取样后，超过45天使用时间必须重新取样试验。12.快硬硫铝酸盐水泥13.快硬铁铝酸盐水泥JC714—1996JC435—1996必试：比表面积凝结时间强度每一编号为一取样单位。取样方法按GB12573进行。取样应有代表性。可以连续取，亦可从20个以上不同部位取等量样品，总量至少12kg。2掺合料1.粉煤灰GB1596—91必试：细度烧失量需水量化其它：含水量三氧化硫⑴以连续供应相同等级的不超过200t为一验收批，每批取试样一组（不小于1kg）⑵散装灰取样，从不同部位取15份试样，每份1～3kg，混合拌匀按四分法缩取出1kg送试（平均样）。⑶袋装灰取样，从每批任抽10袋，每袋不少于1kg，按上述方法取平均样1kg送试。2序号材料名称相关标准规范代号试验项目检验批划分及取样2掺合料2.天然沸石粉JCJ/T112—97必试：细度需水量比吸铵值其它：水泥胶砂28天抗压强度比⑴以相同等级的沸石粉每120t为一验收批，不足120t也按一批计。每一验收批抽取一组（不少于1kg）⑵袋装粉取样时，应从每批中任抽10袋，每袋中各取不得少于1kg，按四分法缩取平均试样。⑶散装沸石粉取样时，应从不同部位取10份试样，每份不少于1kg。然后缩取平均试样。3.用于水泥和混凝土中的粒化高炉矿渣粉GB/T18046—2000必试：比表面积、活性指数、流动度比、三氧化硫、含水量其它：密度、氯离子、烧失量取样方法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少20kg。试样应混合均匀，按四分法缩取出比试验所需量大一倍的试样（称平均样）。3砂JCJ52—92必试：筛分析含泥量泥块含量其它：密度有害物质含量坚固性碱活性检验含水率⑴以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）。⑵当质量比较稳定、进场材料较大时，可定期检验。⑶取样部位应均匀分部，在料场上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg。取样前先将取样部位表面铲除。4碎石或卵石JCJ53—92必试：筛分析含泥量泥块含量针片状颗粒含量压碎指标其它：密度有害物质含量坚固性碱活性含量含水率⑴以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组。⑵当质量比较稳定、进场材料较大时，可定期检验。⑶一组试验样40kg（最大粒径10、16、20mm）或80kg（最大粒径31.5、40mm），取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15份（料堆的顶部、中部、底部），每份5～40kg...
