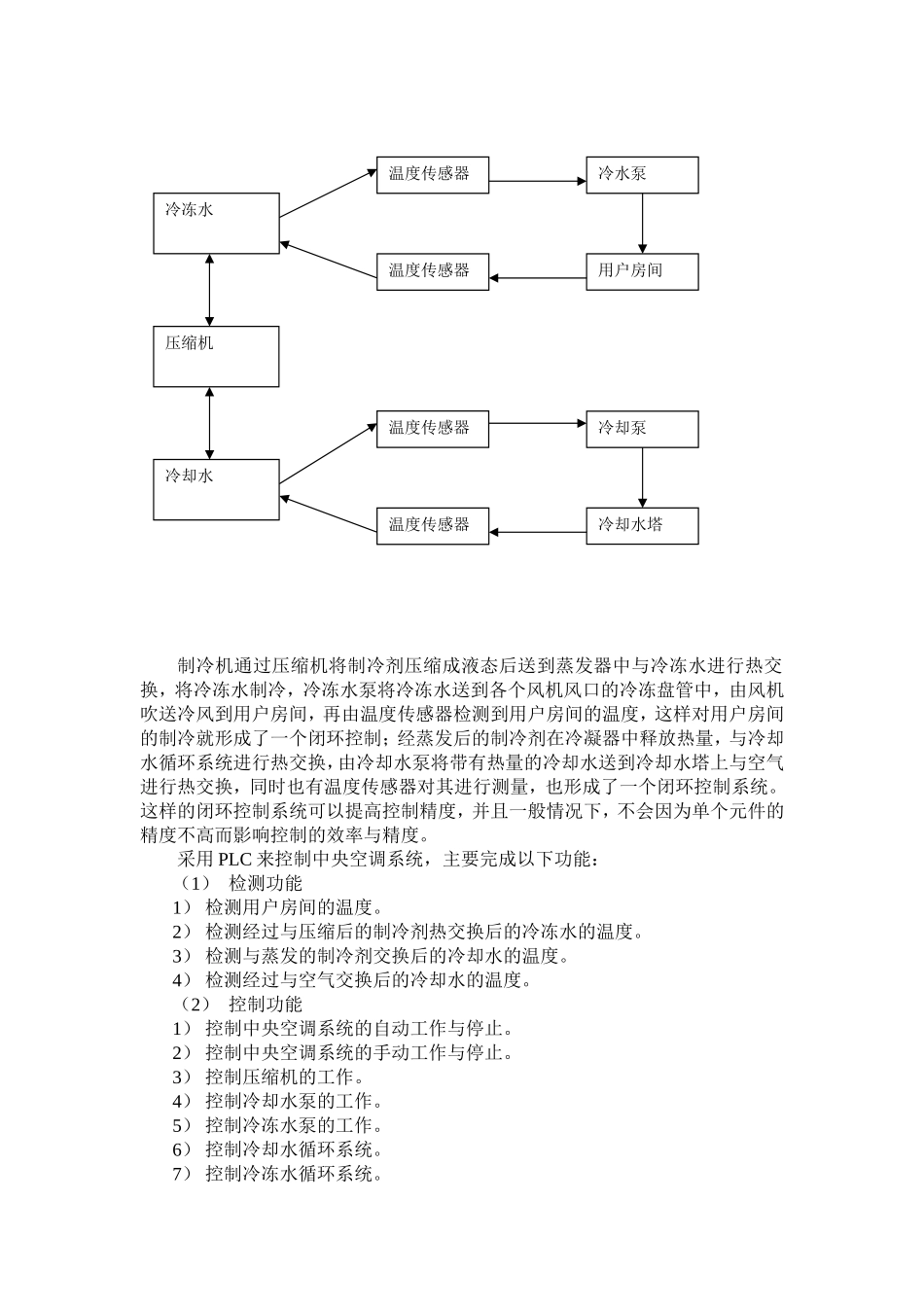

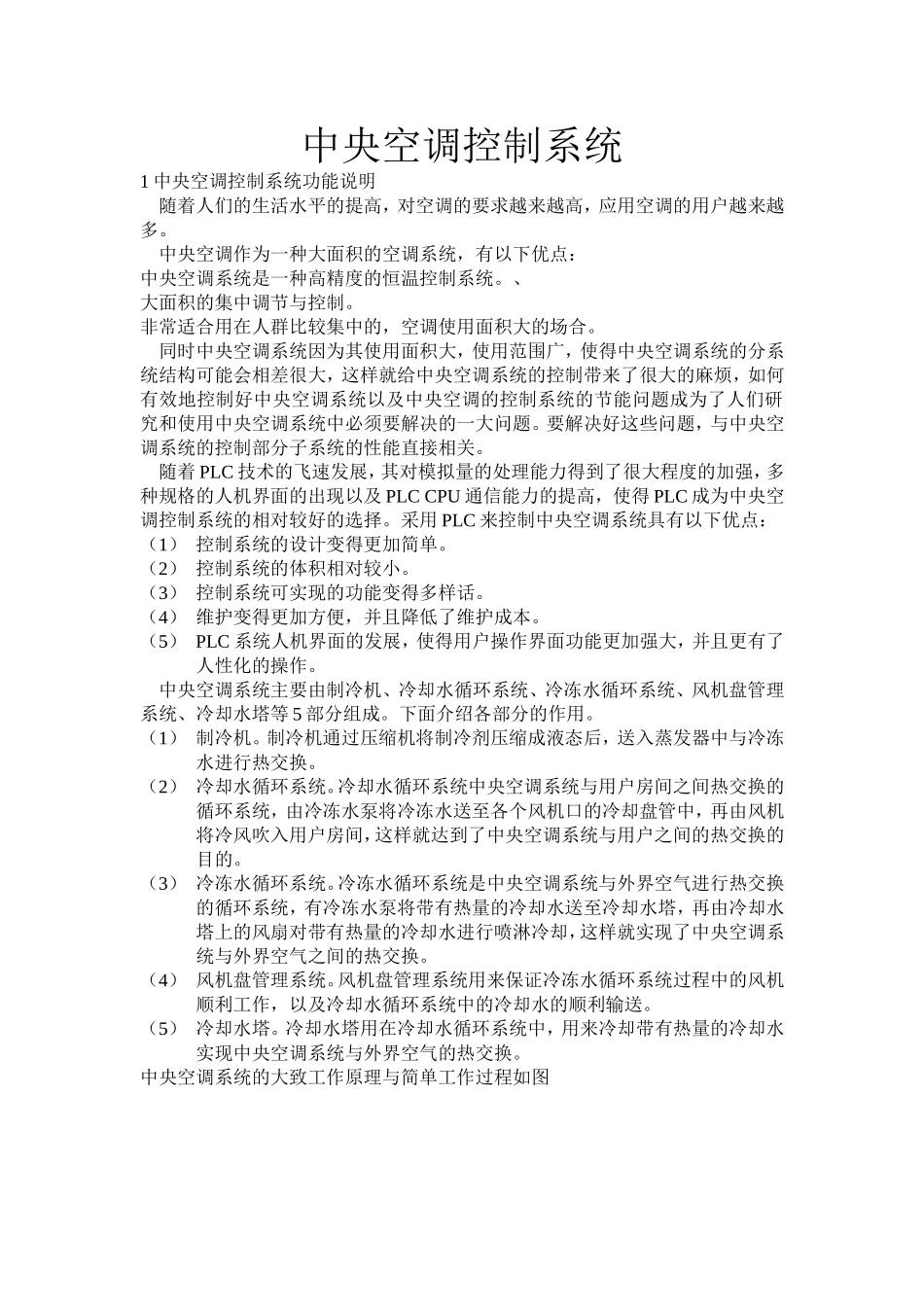

中央空调控制系统1中央空调控制系统功能说明随着人们的生活水平的提高，对空调的要求越来越高，应用空调的用户越来越多。中央空调作为一种大面积的空调系统，有以下优点：中央空调系统是一种高精度的恒温控制系统。、大面积的集中调节与控制。非常适合用在人群比较集中的，空调使用面积大的场合。同时中央空调系统因为其使用面积大，使用范围广，使得中央空调系统的分系统结构可能会相差很大，这样就给中央空调系统的控制带来了很大的麻烦，如何有效地控制好中央空调系统以及中央空调的控制系统的节能问题成为了人们研究和使用中央空调系统中必须要解决的一大问题。要解决好这些问题，与中央空调系统的控制部分子系统的性能直接相关。随着PLC技术的飞速发展，其对模拟量的处理能力得到了很大程度的加强，多种规格的人机界面的出现以及PLCCPU通信能力的提高，使得PLC成为中央空调控制系统的相对较好的选择。采用PLC来控制中央空调系统具有以下优点：（1）控制系统的设计变得更加简单。（2）控制系统的体积相对较小。（3）控制系统可实现的功能变得多样话。（4）维护变得更加方便，并且降低了维护成本。（5）PLC系统人机界面的发展，使得用户操作界面功能更加强大，并且更有了人性化的操作。中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管理系统、冷却水塔等5部分组成。下面介绍各部分的作用。（1）制冷机。制冷机通过压缩机将制冷剂压缩成液态后，送入蒸发器中与冷冻水进行热交换。（2）冷却水循环系统。冷却水循环系统中央空调系统与用户房间之间热交换的循环系统，由冷冻水泵将冷冻水送至各个风机口的冷却盘管中，再由风机将冷风吹入用户房间，这样就达到了中央空调系统与用户之间的热交换的目的。（3）冷冻水循环系统。冷冻水循环系统是中央空调系统与外界空气进行热交换的循环系统，有冷冻水泵将带有热量的冷却水送至冷却水塔，再由冷却水塔上的风扇对带有热量的冷却水进行喷淋冷却，这样就实现了中央空调系统与外界空气之间的热交换。（4）风机盘管理系统。风机盘管理系统用来保证冷冻水循环系统过程中的风机顺利工作，以及冷却水循环系统中的冷却水的顺利输送。（5）冷却水塔。冷却水塔用在冷却水循环系统中，用来冷却带有热量的冷却水实现中央空调系统与外界空气的热交换。中央空调系统的大致工作原理与简单工作过程如图制冷机通过压缩机将制冷剂压缩成液态后送到蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各个风机风口的冷冻盘管中，由风机吹送冷风到用户房间，再由温度传感器检测到用户房间的温度，这样对用户房间的制冷就形成了一个闭环控制；经蒸发后的制冷剂在冷凝器中释放热量，与冷却水循环系统进行热交换，由冷却水泵将带有热量的冷却水送到冷却水塔上与空气进行热交换，同时也有温度传感器对其进行测量，也形成了一个闭环控制系统。这样的闭环控制系统可以提高控制精度，并且一般情况下，不会因为单个元件的精度不高而影响控制的效率与精度。采用PLC来控制中央空调系统，主要完成以下功能：（1）检测功能1）检测用户房间的温度。2）检测经过与压缩后的制冷剂热交换后的冷冻水的温度。3）检测与蒸发的制冷剂交换后的冷却水的温度。4）检测经过与空气交换后的冷却水的温度。（2）控制功能1）控制中央空调系统的自动工作与停止。2）控制中央空调系统的手动工作与停止。3）控制压缩机的工作。4）控制冷却水泵的工作。5）控制冷冻水泵的工作。6）控制冷却水循环系统。7）控制冷冻水循环系统。冷冻水温度传感器冷水泵温度传感器用户房间压缩机冷却水温度传感器冷却泵温度传感器冷却水塔8）控制冷却水塔上的冷却风扇。9）控制用户房间的温度。2.中央空调控制系统的硬件设计根据系统功能的要求，要实现中央空调的可靠地控制，采用西门子的S7-200系列PLC来控制实现，并设计其硬件框图如下：部分详细功能描述如下：1.PLC主机选择西门子S7-200系列PLC作为此中央空调控制系统的控制主机。此中央空调控制系统总共有6个数字输入量，12个数字输出量，共需18点数字量I/O，4个模拟量输入，根据I/O点数及程序容量，选择了CPU226作为其主...
